Este documento presenta la programación de obras de construcción de un proyecto de infraestructura civil. Incluye información sobre las actividades, duración, recursos requeridos y diagrama PERT-CPM. El objetivo es que los estudiantes aprendan a elaborar un diagrama PERT-CPM que relacione todas las actividades para lograr el objetivo final del proyecto terminado.

1. GESTIÓN DE PROYECTOS
DE CONSTRUCCIÓN
CICLO 2021-01
ING. JHONATAN CABANILLAS
ELABORADO PARA LA UNIVERSIDAD PRIVADA DEL NORTE
CICLO 2022-02
PROGRAMACION DE OBRAS

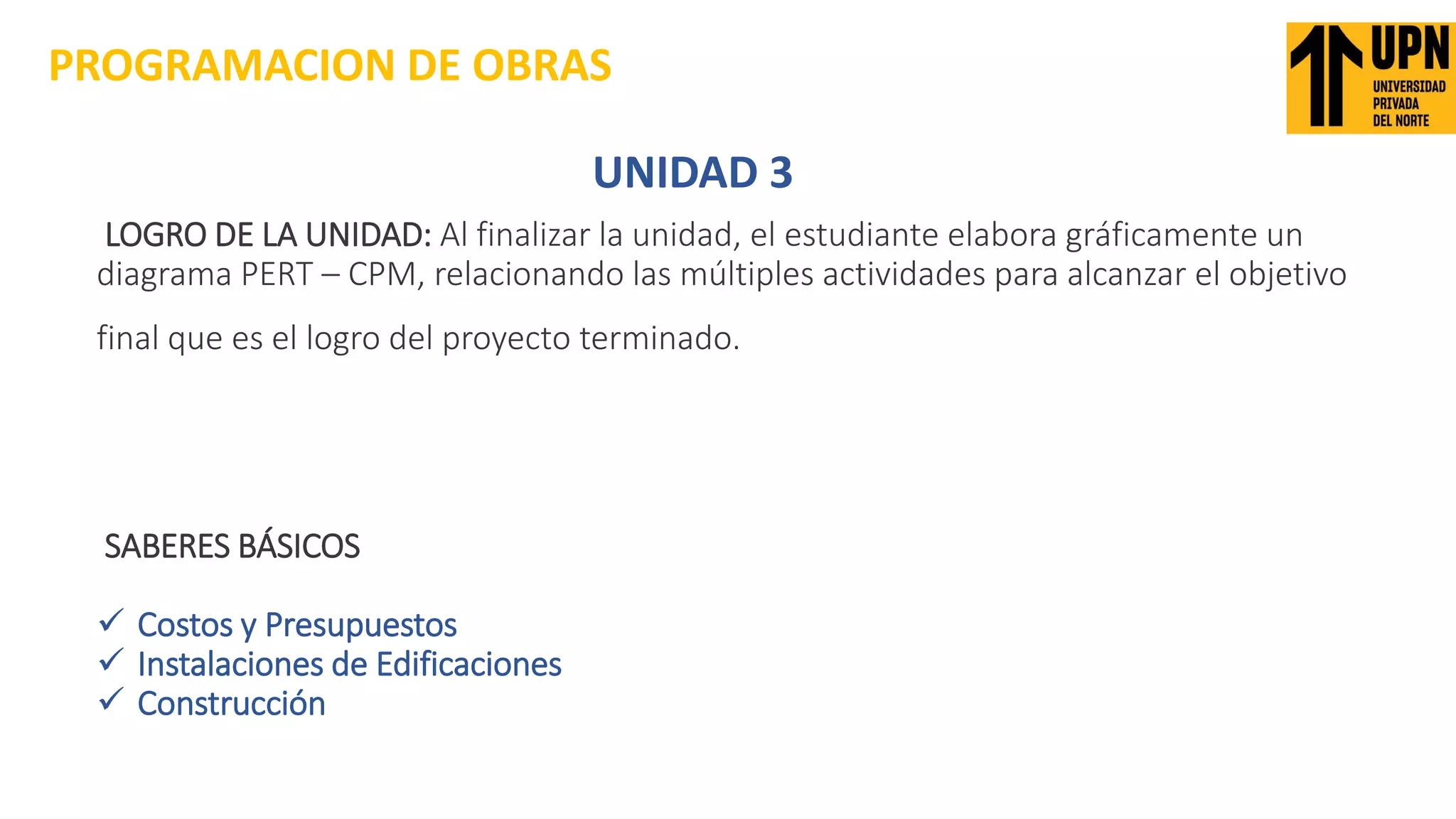

2. LOGRO DE LA UNIDAD: Al finalizar la unidad, el estudiante elabora gráficamente un
diagrama PERT – CPM, relacionando las múltiples actividades para alcanzar el objetivo
final que es el logro del proyecto terminado.
PROGRAMACION DE OBRAS
SABERES BÁSICOS
✓ Costos y Presupuestos
✓ Instalaciones de Edificaciones
✓ Construcción
UNIDAD 3

3. GRACIAS

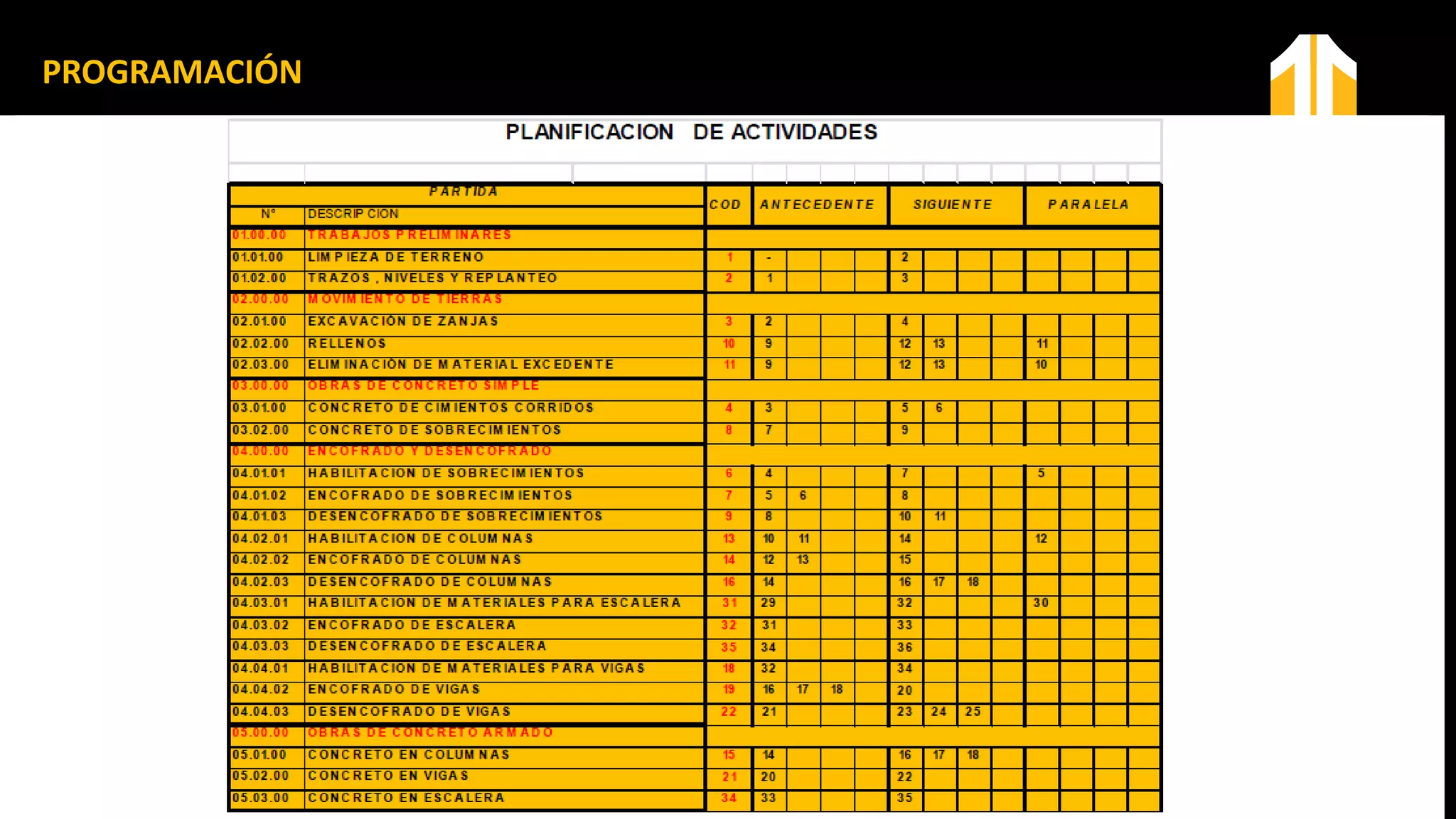

PLANIFICACIÓN DE
ACTIVIDADES

4. VIABILIDAD DE UN
PROYECTO DE
INFRAESTRUCTURA CIVIL
PROGRAMACIÓN

5. GRACIAS

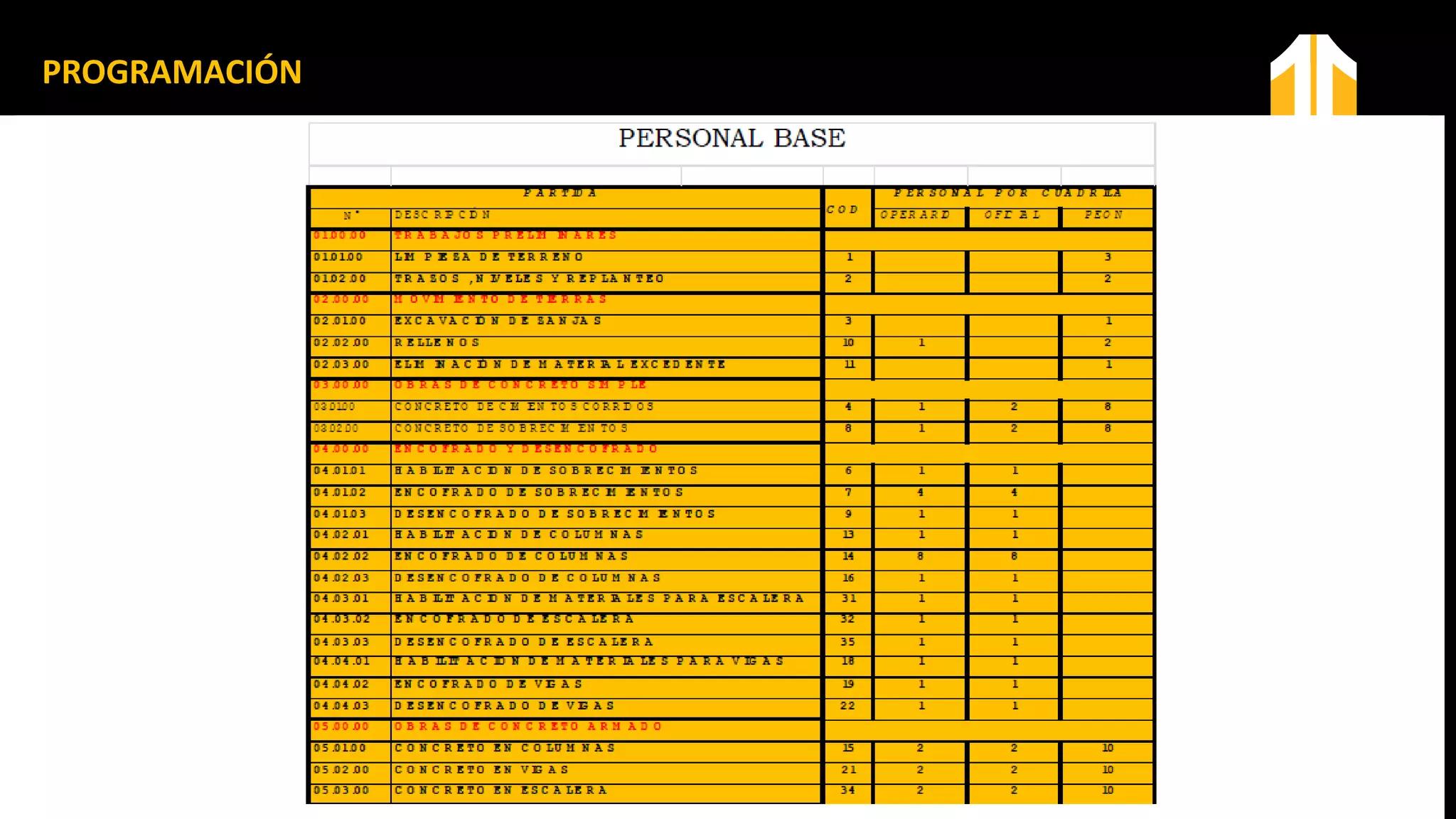

PERSONAL BASE

6. VIABILIDAD DE UN
PROYECTO DE
INFRAESTRUCTURA CIVIL
PROGRAMACIÓN

7. GRACIAS
DURACIÓN DE
ACTIVIDADES

8. VIABILIDAD DE UN
PROYECTO DE
INFRAESTRUCTURA CIVIL
PROGRAMACIÓN

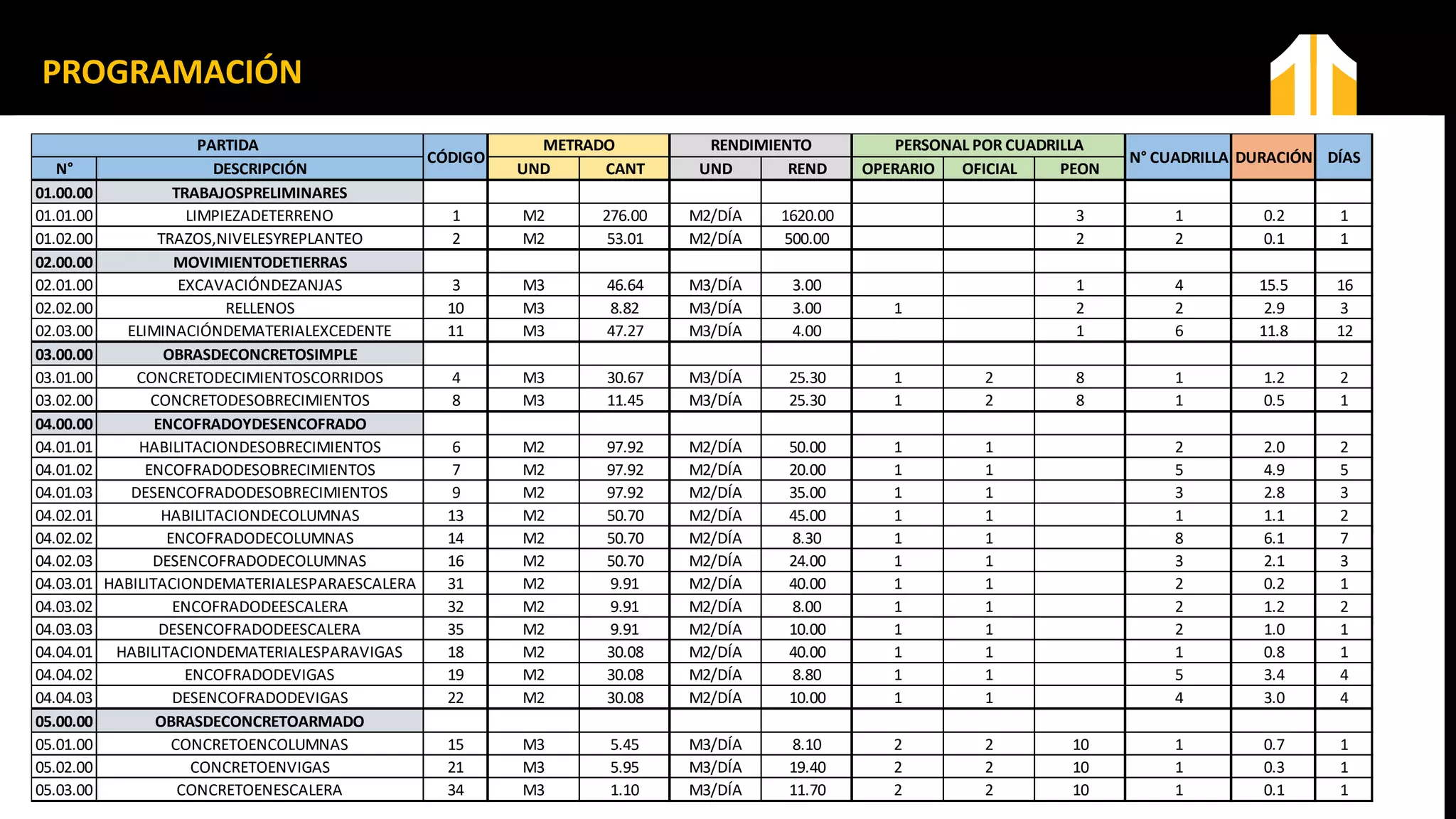

N° DESCRIPCIÓN UND CANT UND REND OPERARIO OFICIAL PEON
01.00.00 TRABAJOSPRELIMINARES
01.01.00 LIMPIEZADETERRENO 1 M2 276.00 M2/DÍA 1620.00 3 1 0.2 1
01.02.00 TRAZOS,NIVELESYREPLANTEO 2 M2 53.01 M2/DÍA 500.00 2 2 0.1 1
02.00.00 MOVIMIENTODETIERRAS
02.01.00 EXCAVACIÓNDEZANJAS 3 M3 46.64 M3/DÍA 3.00 1 4 15.5 16
02.02.00 RELLENOS 10 M3 8.82 M3/DÍA 3.00 1 2 2 2.9 3
02.03.00 ELIMINACIÓNDEMATERIALEXCEDENTE 11 M3 47.27 M3/DÍA 4.00 1 6 11.8 12
03.00.00 OBRASDECONCRETOSIMPLE
03.01.00 CONCRETODECIMIENTOSCORRIDOS 4 M3 30.67 M3/DÍA 25.30 1 2 8 1 1.2 2
03.02.00 CONCRETODESOBRECIMIENTOS 8 M3 11.45 M3/DÍA 25.30 1 2 8 1 0.5 1
04.00.00 ENCOFRADOYDESENCOFRADO
04.01.01 HABILITACIONDESOBRECIMIENTOS 6 M2 97.92 M2/DÍA 50.00 1 1 2 2.0 2
04.01.02 ENCOFRADODESOBRECIMIENTOS 7 M2 97.92 M2/DÍA 20.00 1 1 5 4.9 5
04.01.03 DESENCOFRADODESOBRECIMIENTOS 9 M2 97.92 M2/DÍA 35.00 1 1 3 2.8 3
04.02.01 HABILITACIONDECOLUMNAS 13 M2 50.70 M2/DÍA 45.00 1 1 1 1.1 2
04.02.02 ENCOFRADODECOLUMNAS 14 M2 50.70 M2/DÍA 8.30 1 1 8 6.1 7
04.02.03 DESENCOFRADODECOLUMNAS 16 M2 50.70 M2/DÍA 24.00 1 1 3 2.1 3
04.03.01 HABILITACIONDEMATERIALESPARAESCALERA 31 M2 9.91 M2/DÍA 40.00 1 1 2 0.2 1
04.03.02 ENCOFRADODEESCALERA 32 M2 9.91 M2/DÍA 8.00 1 1 2 1.2 2
04.03.03 DESENCOFRADODEESCALERA 35 M2 9.91 M2/DÍA 10.00 1 1 2 1.0 1
04.04.01 HABILITACIONDEMATERIALESPARAVIGAS 18 M2 30.08 M2/DÍA 40.00 1 1 1 0.8 1
04.04.02 ENCOFRADODEVIGAS 19 M2 30.08 M2/DÍA 8.80 1 1 5 3.4 4
04.04.03 DESENCOFRADODEVIGAS 22 M2 30.08 M2/DÍA 10.00 1 1 4 3.0 4
05.00.00 OBRASDECONCRETOARMADO
05.01.00 CONCRETOENCOLUMNAS 15 M3 5.45 M3/DÍA 8.10 2 2 10 1 0.7 1
05.02.00 CONCRETOENVIGAS 21 M3 5.95 M3/DÍA 19.40 2 2 10 1 0.3 1
05.03.00 CONCRETOENESCALERA 34 M3 1.10 M3/DÍA 11.70 2 2 10 1 0.1 1
DURACIÓN DÍAS
PARTIDA
CÓDIGO
METRADO RENDIMIENTO PERSONAL POR CUADRILLA
N° CUADRILLA

9. GRACIAS

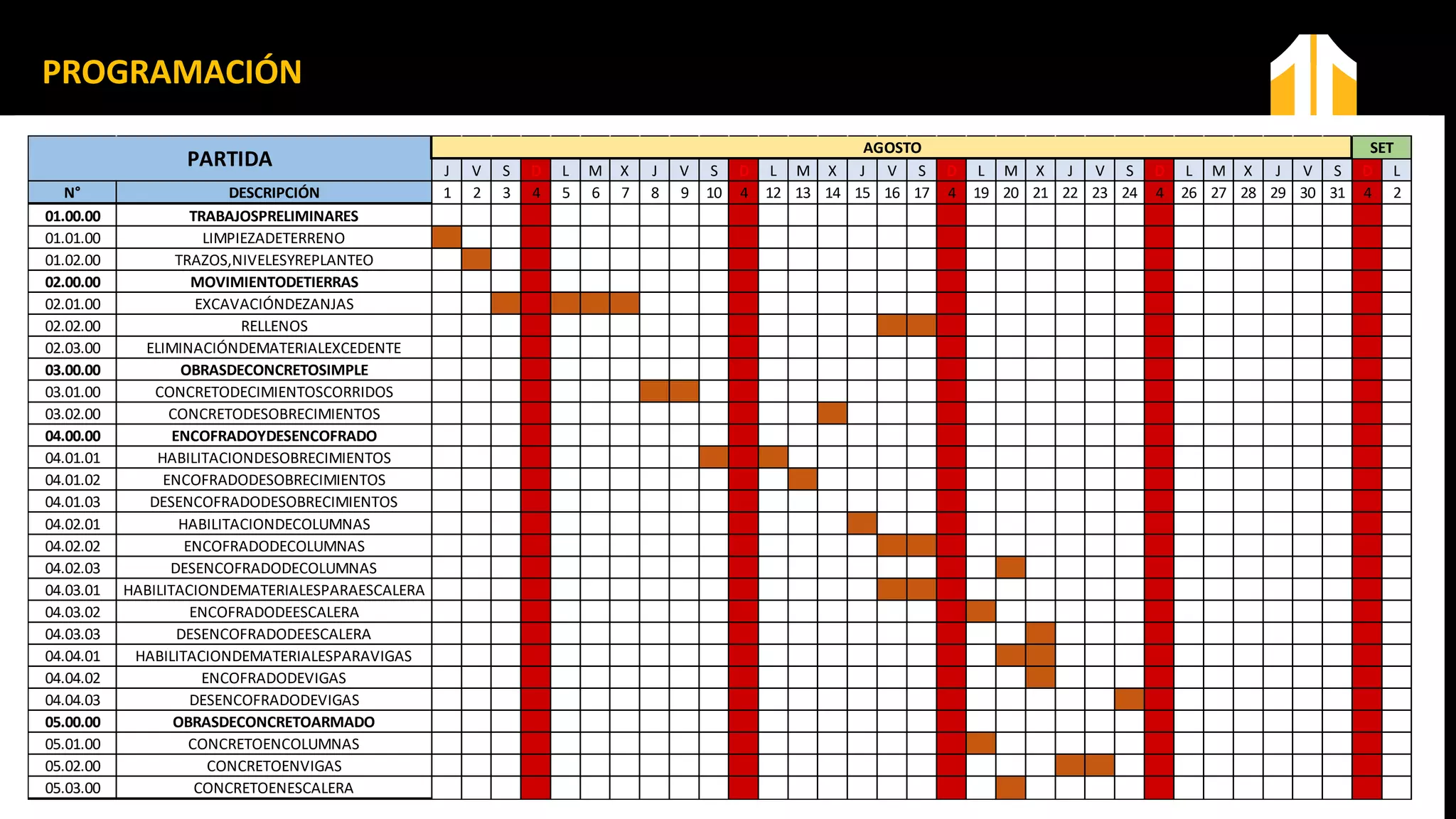

GANTT

10. VIABILIDAD DE UN
PROYECTO DE
INFRAESTRUCTURA CIVIL
PROGRAMACIÓN
J V S D L M X J V S D L M X J V S D L M X J V S D L M X J V S D L
N° DESCRIPCIÓN 1 2 3 4 5 6 7 8 9 10 4 12 13 14 15 16 17 4 19 20 21 22 23 24 4 26 27 28 29 30 31 4 2
01.00.00 TRABAJOSPRELIMINARES
01.01.00 LIMPIEZADETERRENO
01.02.00 TRAZOS,NIVELESYREPLANTEO
02.00.00 MOVIMIENTODETIERRAS
02.01.00 EXCAVACIÓNDEZANJAS
02.02.00 RELLENOS
02.03.00 ELIMINACIÓNDEMATERIALEXCEDENTE
03.00.00 OBRASDECONCRETOSIMPLE
03.01.00 CONCRETODECIMIENTOSCORRIDOS
03.02.00 CONCRETODESOBRECIMIENTOS
04.00.00 ENCOFRADOYDESENCOFRADO
04.01.01 HABILITACIONDESOBRECIMIENTOS
04.01.02 ENCOFRADODESOBRECIMIENTOS
04.01.03 DESENCOFRADODESOBRECIMIENTOS
04.02.01 HABILITACIONDECOLUMNAS
04.02.02 ENCOFRADODECOLUMNAS
04.02.03 DESENCOFRADODECOLUMNAS
04.03.01 HABILITACIONDEMATERIALESPARAESCALERA
04.03.02 ENCOFRADODEESCALERA
04.03.03 DESENCOFRADODEESCALERA
04.04.01 HABILITACIONDEMATERIALESPARAVIGAS
04.04.02 ENCOFRADODEVIGAS
04.04.03 DESENCOFRADODEVIGAS
05.00.00 OBRASDECONCRETOARMADO
05.01.00 CONCRETOENCOLUMNAS
05.02.00 CONCRETOENVIGAS
05.03.00 CONCRETOENESCALERA
AGOSTO SET
PARTIDA

11. GRACIAS

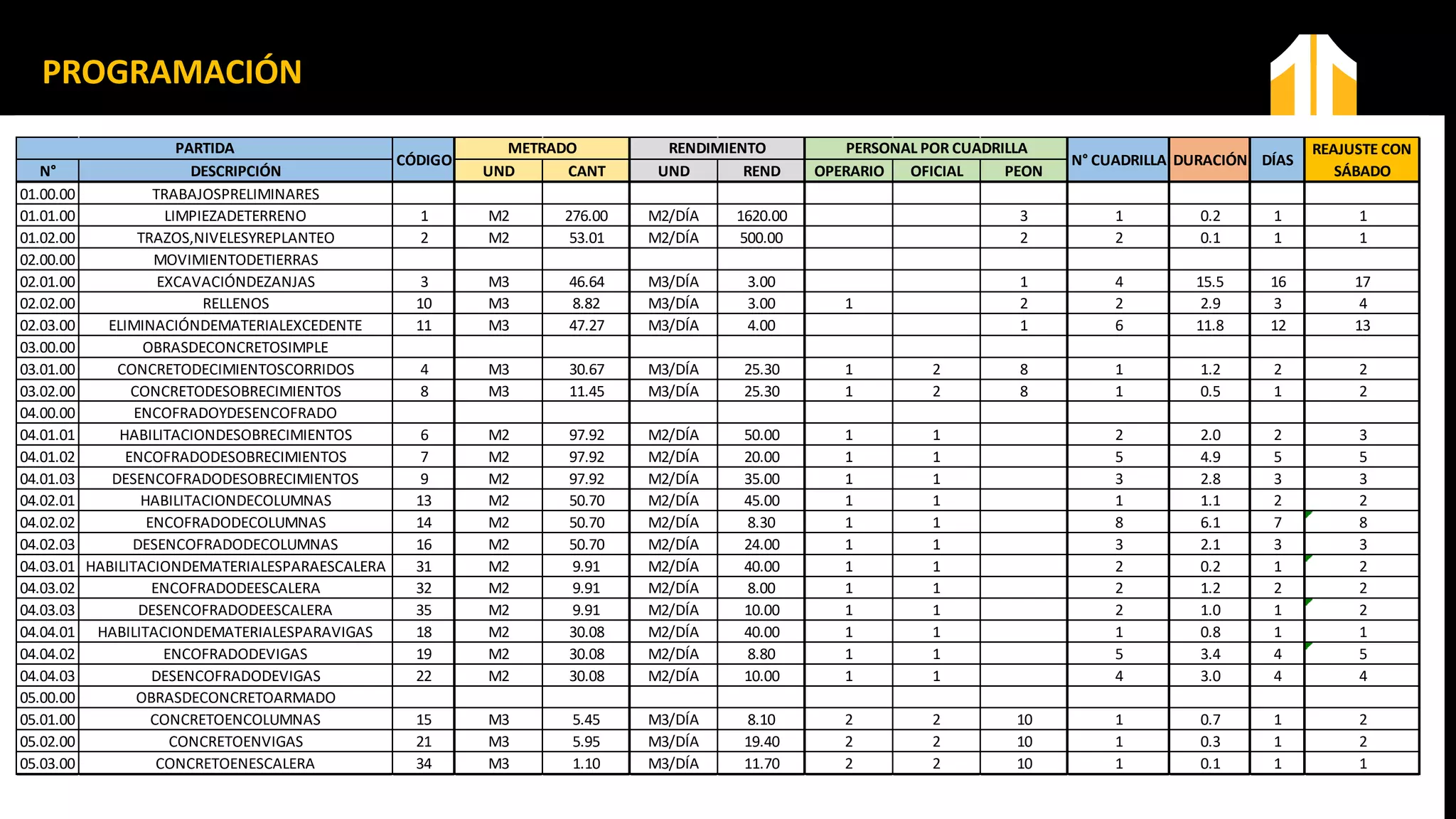

AJUSTE

12. VIABILIDAD DE UN
PROYECTO DE
INFRAESTRUCTURA CIVIL
PROGRAMACIÓN
N° DESCRIPCIÓN UND CANT UND REND OPERARIO OFICIAL PEON
01.00.00 TRABAJOSPRELIMINARES
01.01.00 LIMPIEZADETERRENO 1 M2 276.00 M2/DÍA 1620.00 3 1 0.2 1 1
01.02.00 TRAZOS,NIVELESYREPLANTEO 2 M2 53.01 M2/DÍA 500.00 2 2 0.1 1 1
02.00.00 MOVIMIENTODETIERRAS
02.01.00 EXCAVACIÓNDEZANJAS 3 M3 46.64 M3/DÍA 3.00 1 4 15.5 16 17
02.02.00 RELLENOS 10 M3 8.82 M3/DÍA 3.00 1 2 2 2.9 3 4
02.03.00 ELIMINACIÓNDEMATERIALEXCEDENTE 11 M3 47.27 M3/DÍA 4.00 1 6 11.8 12 13
03.00.00 OBRASDECONCRETOSIMPLE
03.01.00 CONCRETODECIMIENTOSCORRIDOS 4 M3 30.67 M3/DÍA 25.30 1 2 8 1 1.2 2 2
03.02.00 CONCRETODESOBRECIMIENTOS 8 M3 11.45 M3/DÍA 25.30 1 2 8 1 0.5 1 2
04.00.00 ENCOFRADOYDESENCOFRADO
04.01.01 HABILITACIONDESOBRECIMIENTOS 6 M2 97.92 M2/DÍA 50.00 1 1 2 2.0 2 3
04.01.02 ENCOFRADODESOBRECIMIENTOS 7 M2 97.92 M2/DÍA 20.00 1 1 5 4.9 5 5
04.01.03 DESENCOFRADODESOBRECIMIENTOS 9 M2 97.92 M2/DÍA 35.00 1 1 3 2.8 3 3
04.02.01 HABILITACIONDECOLUMNAS 13 M2 50.70 M2/DÍA 45.00 1 1 1 1.1 2 2
04.02.02 ENCOFRADODECOLUMNAS 14 M2 50.70 M2/DÍA 8.30 1 1 8 6.1 7 8
04.02.03 DESENCOFRADODECOLUMNAS 16 M2 50.70 M2/DÍA 24.00 1 1 3 2.1 3 3
04.03.01 HABILITACIONDEMATERIALESPARAESCALERA 31 M2 9.91 M2/DÍA 40.00 1 1 2 0.2 1 2
04.03.02 ENCOFRADODEESCALERA 32 M2 9.91 M2/DÍA 8.00 1 1 2 1.2 2 2
04.03.03 DESENCOFRADODEESCALERA 35 M2 9.91 M2/DÍA 10.00 1 1 2 1.0 1 2
04.04.01 HABILITACIONDEMATERIALESPARAVIGAS 18 M2 30.08 M2/DÍA 40.00 1 1 1 0.8 1 1
04.04.02 ENCOFRADODEVIGAS 19 M2 30.08 M2/DÍA 8.80 1 1 5 3.4 4 5
04.04.03 DESENCOFRADODEVIGAS 22 M2 30.08 M2/DÍA 10.00 1 1 4 3.0 4 4
05.00.00 OBRASDECONCRETOARMADO
05.01.00 CONCRETOENCOLUMNAS 15 M3 5.45 M3/DÍA 8.10 2 2 10 1 0.7 1 2
05.02.00 CONCRETOENVIGAS 21 M3 5.95 M3/DÍA 19.40 2 2 10 1 0.3 1 2
05.03.00 CONCRETOENESCALERA 34 M3 1.10 M3/DÍA 11.70 2 2 10 1 0.1 1 1
DURACIÓN DÍAS
REAJUSTE CON
SÁBADO
PARTIDA
CÓDIGO
METRADO RENDIMIENTO PERSONAL POR CUADRILLA
N° CUADRILLA

13. GRACIAS
METODOLOGÍA
PERT/CPM

14. GRACIAS
GRACIAS
