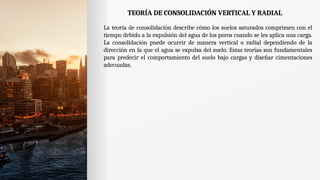

2. TEORÍA DE CONSOLIDACIÓN VERTICAL Y RADIAL
La teoría de consolidación describe cómo los suelos saturados comprimen con el
tiempo debido a la expulsión del agua de los poros cuando se les aplica una carga.
La consolidación puede ocurrir de manera vertical o radial dependiendo de la
dirección en la que el agua se expulsa del suelo. Estas teorías son fundamentales
para predecir el comportamiento del suelo bajo cargas y diseñar cimentaciones
adecuadas.

3. TEORÍA DE CONSOLIDACIÓN VERTICAL Y RADIAL

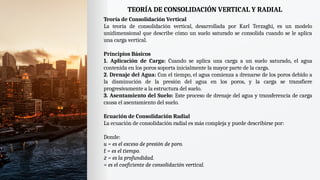

Teoría de Consolidación Vertical
La teoría de consolidación vertical, desarrollada por Karl Terzaghi, es un modelo
unidimensional que describe cómo un suelo saturado se consolida cuando se le aplica
una carga vertical.
Principios Básicos
1. Aplicación de Carga: Cuando se aplica una carga a un suelo saturado, el agua
contenida en los poros soporta inicialmente la mayor parte de la carga.
2. Drenaje del Agua: Con el tiempo, el agua comienza a drenarse de los poros debido a
la disminución de la presión del agua en los poros, y la carga se transfiere
progresivamente a la estructura del suelo.
3. Asentamiento del Suelo: Este proceso de drenaje del agua y transferencia de carga
causa el asentamiento del suelo.
Ecuación de Consolidación Radial
La ecuación de consolidación radial es más compleja y puede describirse por:
Donde:
u = es el exceso de presión de poro.
𝑡 = es el tiempo.
𝑧 = es la profundidad.
= es el coeficiente de consolidación vertical.

4. TEORÍA DE CONSOLIDACIÓN VERTICAL Y RADIAL

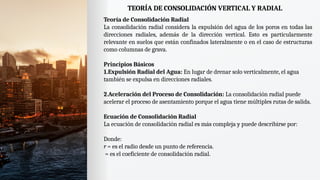

Teoría de Consolidación Radial
La consolidación radial considera la expulsión del agua de los poros en todas las
direcciones radiales, además de la dirección vertical. Esto es particularmente
relevante en suelos que están confinados lateralmente o en el caso de estructuras
como columnas de grava.
Principios Básicos
1.Expulsión Radial del Agua: En lugar de drenar solo verticalmente, el agua
también se expulsa en direcciones radiales.
2.Aceleración del Proceso de Consolidación: La consolidación radial puede
acelerar el proceso de asentamiento porque el agua tiene múltiples rutas de salida.
Ecuación de Consolidación Radial
La ecuación de consolidación radial es más compleja y puede describirse por:
Donde:
r = es el radio desde un punto de referencia.
= es el coeficiente de consolidación radial.

5. TEORÍA DE CONSOLIDACIÓN VERTICAL Y RADIAL

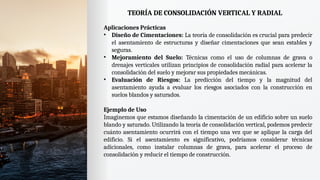

Aplicaciones Prácticas
• Diseño de Cimentaciones: La teoría de consolidación es crucial para predecir
el asentamiento de estructuras y diseñar cimentaciones que sean estables y
seguras.
• Mejoramiento del Suelo: Técnicas como el uso de columnas de grava o
drenajes verticales utilizan principios de consolidación radial para acelerar la
consolidación del suelo y mejorar sus propiedades mecánicas.
• Evaluación de Riesgos: La predicción del tiempo y la magnitud del
asentamiento ayuda a evaluar los riesgos asociados con la construcción en
suelos blandos y saturados.
Ejemplo de Uso
Imaginemos que estamos diseñando la cimentación de un edificio sobre un suelo
blando y saturado. Utilizando la teoría de consolidación vertical, podemos predecir
cuánto asentamiento ocurrirá con el tiempo una vez que se aplique la carga del
edificio. Si el asentamiento es significativo, podríamos considerar técnicas
adicionales, como instalar columnas de grava, para acelerar el proceso de
consolidación y reducir el tiempo de construcción.

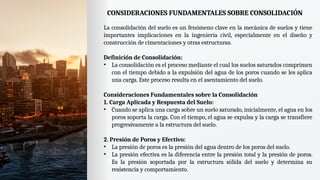

6. CONSIDERACIONES FUNDAMENTALES SOBRE CONSOLIDACIÓN
La consolidación del suelo es un fenómeno clave en la mecánica de suelos y tiene
importantes implicaciones en la ingeniería civil, especialmente en el diseño y
construcción de cimentaciones y otras estructuras.
Definición de Consolidación:
• La consolidación es el proceso mediante el cual los suelos saturados comprimen
con el tiempo debido a la expulsión del agua de los poros cuando se les aplica
una carga. Este proceso resulta en el asentamiento del suelo.
Consideraciones Fundamentales sobre la Consolidación
1. Carga Aplicada y Respuesta del Suelo:
• Cuando se aplica una carga sobre un suelo saturado, inicialmente, el agua en los
poros soporta la carga. Con el tiempo, el agua se expulsa y la carga se transfiere
progresivamente a la estructura del suelo.
2. Presión de Poros y Efectivo:
• La presión de poros es la presión del agua dentro de los poros del suelo.
• La presión efectiva es la diferencia entre la presión total y la presión de poros.
Es la presión soportada por la estructura sólida del suelo y determina su
resistencia y comportamiento.

7. CONSIDERACIONES FUNDAMENTALES SOBRE CONSOLIDACIÓN

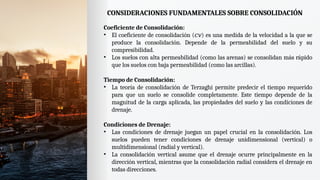

Coeficiente de Consolidación:
• El coeficiente de consolidación ( ) es una medida de la velocidad a la que se
𝑐𝑣
produce la consolidación. Depende de la permeabilidad del suelo y su
compresibilidad.
• Los suelos con alta permeabilidad (como las arenas) se consolidan más rápido
que los suelos con baja permeabilidad (como las arcillas).
Tiempo de Consolidación:
• La teoría de consolidación de Terzaghi permite predecir el tiempo requerido
para que un suelo se consolide completamente. Este tiempo depende de la
magnitud de la carga aplicada, las propiedades del suelo y las condiciones de
drenaje.
Condiciones de Drenaje:
• Las condiciones de drenaje juegan un papel crucial en la consolidación. Los
suelos pueden tener condiciones de drenaje unidimensional (vertical) o
multidimensional (radial y vertical).
• La consolidación vertical asume que el drenaje ocurre principalmente en la
dirección vertical, mientras que la consolidación radial considera el drenaje en
todas direcciones.

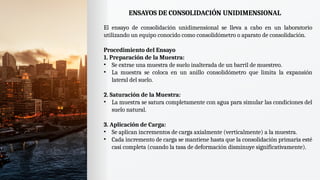

8. ENSAYOS DE CONSOLIDACIÓN UNIDIMENSIONAL
El ensayo de consolidación unidimensional se lleva a cabo en un laboratorio
utilizando un equipo conocido como consolidómetro o aparato de consolidación.
Procedimiento del Ensayo
1. Preparación de la Muestra:
• Se extrae una muestra de suelo inalterada de un barril de muestreo.
• La muestra se coloca en un anillo consolidómetro que limita la expansión
lateral del suelo.
2. Saturación de la Muestra:
• La muestra se satura completamente con agua para simular las condiciones del
suelo natural.
3. Aplicación de Carga:
• Se aplican incrementos de carga axialmente (verticalmente) a la muestra.
• Cada incremento de carga se mantiene hasta que la consolidación primaria esté
casi completa (cuando la tasa de deformación disminuye significativamente).

9. ENSAYOS DE CONSOLIDACIÓN UNIDIMENSIONAL

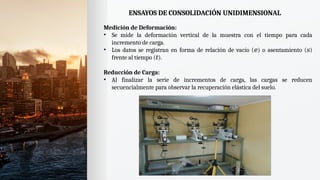

Medición de Deformación:
• Se mide la deformación vertical de la muestra con el tiempo para cada
incremento de carga.
• Los datos se registran en forma de relación de vacío ( ) o asentamiento ( )
𝑒 𝑠
frente al tiempo ( ).
𝑡
Reducción de Carga:
• Al finalizar la serie de incrementos de carga, las cargas se reducen
secuencialmente para observar la recuperación elástica del suelo.

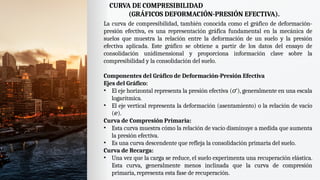

10. CURVA DE COMPRESIBILIDAD
(GRÁFICOS DEFORMACIÓN-PRESIÓN EFECTIVA).
La curva de compresibilidad, también conocida como el gráfico de deformación-
presión efectiva, es una representación gráfica fundamental en la mecánica de
suelos que muestra la relación entre la deformación de un suelo y la presión
efectiva aplicada. Este gráfico se obtiene a partir de los datos del ensayo de
consolidación unidimensional y proporciona información clave sobre la
compresibilidad y la consolidación del suelo.
Componentes del Gráfico de Deformación-Presión Efectiva
Ejes del Gráfico:
• El eje horizontal representa la presión efectiva ( ′), generalmente en una escala
𝜎
logarítmica.
• El eje vertical representa la deformación (asentamiento) o la relación de vacío
( ).
𝑒
Curva de Compresión Primaria:
• Esta curva muestra cómo la relación de vacío disminuye a medida que aumenta
la presión efectiva.
• Es una curva descendente que refleja la consolidación primaria del suelo.
Curva de Recarga:
• Una vez que la carga se reduce, el suelo experimenta una recuperación elástica.
Esta curva, generalmente menos inclinada que la curva de compresión
primaria, representa esta fase de recuperación.

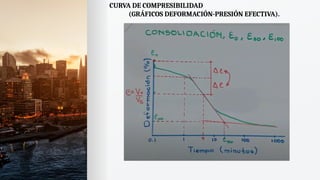

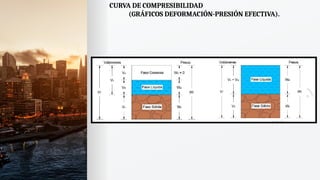

11. CURVA DE COMPRESIBILIDAD
(GRÁFICOS DEFORMACIÓN-PRESIÓN EFECTIVA).

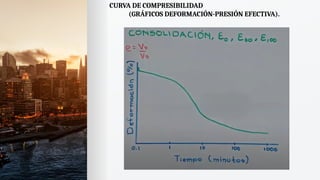

12. CURVA DE COMPRESIBILIDAD
(GRÁFICOS DEFORMACIÓN-PRESIÓN EFECTIVA).

13. CURVA DE COMPRESIBILIDAD
(GRÁFICOS DEFORMACIÓN-PRESIÓN EFECTIVA).

14. CURVA DE COMPRESIBILIDAD
(GRÁFICOS DEFORMACIÓN-PRESIÓN EFECTIVA).
