Este documento describe un ejercicio de Packet Tracer que involucra la configuración de enrutamiento estático y RIP en una topología de red. El objetivo es diseñar un esquema de direccionamiento, configurar dispositivos de red básicos, configurar enrutamiento estático entre routers ISP, y configurar RIP en una región y enrutamiento estático en otra para probar la conectividad entre todos los dispositivos.

1. Cap. 6: Reto de integración de habilidades de Packet Tracer

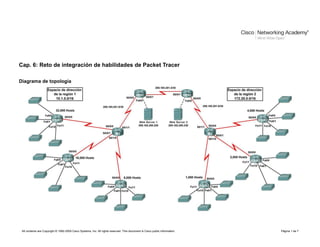

Diagrama de topología
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco public information.
Página 1 de 7

2. CCNA Exploration
Conceptos y protocolos de enrutamiento: VLSM y CIDR
Cap. 6: Reto de integración de aptitudes de Packet Tracer

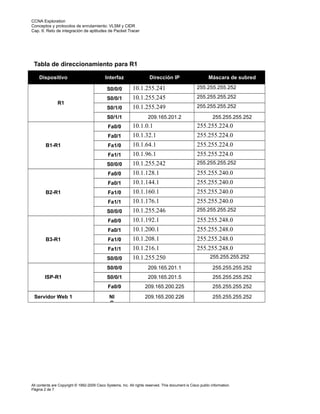

Tabla de direccionamiento para R1
Dispositivo
Interfaz
S0/0/0
R1
S0/0/1
S0/1/0
S0/1/1
Fa0/0
Fa0/1
B1-R1
Fa1/0
Fa1/1
S0/0/0
Fa0/0
Fa0/1
B2-R1
Fa1/0
Fa1/1
S0/0/0
Fa0/0
Fa0/1
B3-R1
Fa1/0
Fa1/1
S0/0/0
Dirección IP
10.1.255.241
10.1.255.245
10.1.255.249
209.165.201.2
10.1.0.1
10.1.32.1
10.1.64.1
10.1.96.1
10.1.255.242
10.1.128.1
10.1.144.1
10.1.160.1
10.1.176.1
10.1.255.246
10.1.192.1
10.1.200.1
10.1.208.1
10.1.216.1
10.1.255.250
Máscara de subred
255.255.255.252
255.255.255.252
255.255.255.252
255.255.255.252
255.255.224.0
255.255.224.0
255.255.224.0
255.255.224.0
255.255.255.252
255.255.240.0
255.255.240.0
255.255.240.0
255.255.240.0
255.255.255.252
255.255.248.0
255.255.248.0
255.255.248.0
255.255.248.0
255.255.255.252
S0/0/0
Servidor Web 1
255.255.255.252
S0/0/1
209.165.201.5
255.255.255.252
Fa0/0
ISP-R1
209.165.201.1
209.165.200.225
255.255.255.252
NI
C
209.165.200.226
255.255.255.252
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco public information.
Página 2 de 7

3. CCNA Exploration
Conceptos y protocolos de enrutamiento: VLSM y CIDR
Cap. 6: Reto de integración de habilidades de Packet Tracer
Tabla de direccionamiento para R2
Dispositivo
Interfaz
S0/0/0
R2
S0/0/1
S0/1/0
S0/1/1
Fa0/0
Fa0/1
B1-R2
Fa1/0
Fa1/1
S0/0/0
Fa0/0
Fa0/1
B2-R2
Fa1/0
Fa1/1
S0/0/0
Fa0/0
Fa0/1
B3-R2
Fa1/0
Fa1/1
S0/0/0
Dirección IP
172.20.255.241
172.20.255.245
172.20.255.249
209.165.201.10
Máscara de subred
255.255.255.252
255.255.255.252
255.255.255.252
255.255.255.252
172.20.0.1
172.20.16.1
255.255.240.0
255.255.240.0
172.20.32.1
172.20.48.1
172.20.255.242
172.20.64.1
172.20.72.1
172.20.80.1
172.20.88.1
172.20.255.246
172.20.96.1
172.20.100.1
172.20.104.1
172.20.108.1
172.20.255.250
255.255.240.0
255.255.240.0
255.255.255.252
255.255.248.0
255.255.248.0
255.255.248.0
255.255.248.0
255.255.255.252
255.255.252.0
255.255.252.0
255.255.252.0
255.255.252.0
255.255.255.252
S0/0/0
Servidor Web 2
255.255.255.252
S0/0/1
209.165.201.9
255.255.255.252
Fa0/0
ISP-R2
209.165.201.6
209.165.200.229
255.255.255.252
NI
C
209.165.200.230
255.255.255.252
Introducción:
Esta actividad se centra en las habilidades para la división en subredes con LVSM, en las configuraciones
básicas de dispositivos, en el enrutamiento estático y en el enrutamiento RIP. Una vez que haya
configurado todos los dispositivos, deberá probar la conectividad de extremo a extremo y examinar
su configuración.
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco Public Information.
Página 3 de 7

4. CCNA Exploration
Conceptos y protocolos de enrutamiento: VLSM y CIDR
Cap. 6: Reto de integración de habilidades de Packet Tracer

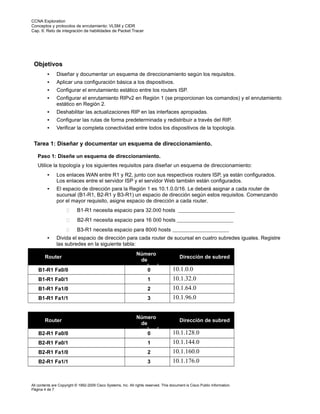

Objetivos
•
Diseñar y documentar un esquema de direccionamiento según los requisitos.
•
Aplicar una configuración básica a los dispositivos.
•
Configurar el enrutamiento estático entre los routers ISP.
•
Configurar el enrutamiento RIPv2 en Región 1 (se proporcionan los comandos) y el enrutamiento
estático en Región 2.
•
Deshabilitar las actualizaciones RIP en las interfaces apropiadas.
•
Configurar las rutas de forma predeterminada y redistribuir a través del RIP.
•
Verificar la completa conectividad entre todos los dispositivos de la topología.
Tarea 1: Diseñar y documentar un esquema de direccionamiento.
Paso 1: Diseñe un esquema de direccionamiento.
Utilice la topología y los siguientes requisitos para diseñar un esquema de direccionamiento:
•
Los enlaces WAN entre R1 y R2, junto con sus respectivos routers ISP, ya están configurados.
Los enlaces entre el servidor ISP y el servidor Web también están configurados.
•
El espacio de dirección para la Región 1 es 10.1.0.0/16. Le deberá asignar a cada router de
sucursal (B1-R1, B2-R1 y B3-R1) un espacio de dirección según estos requisitos. Comenzando
por el mayor requisito, asigne espacio de dirección a cada router.
ƒ
ƒ
B2-R1 necesita espacio para 16 000 hosts
ƒ
•
B1-R1 necesita espacio para 32.000 hosts
B3-R1 necesita espacio para 8000 hosts
Divida el espacio de dirección para cada router de sucursal en cuatro subredes iguales. Registre
las subredes en la siguiente tabla:
B1-R1 Fa0/0
Número
de
subred
0
B1-R1 Fa0/1
1
B1-R1 Fa1/0
2
B1-R1 Fa1/1
3
Router
B2-R1 Fa0/0
Número
de
subred
0
B2-R1 Fa0/1
1
B2-R1 Fa1/0
2
B2-R1 Fa1/1
3
Router
Dirección de subred
10.1.0.0
10.1.32.0
10.1.64.0
10.1.96.0
Dirección de subred
10.1.128.0
10.1.144.0
10.1.160.0
10.1.176.0
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco Public Information.
Página 4 de 7

5. CCNA Exploration
Conceptos y protocolos de enrutamiento: VLSM y CIDR
Cap. 6: Reto de integración de habilidades de Packet Tracer
B3-R1 Fa0/0
Número
de
subred
0
B3-R1 Fa0/1
1
B3-R1 Fa1/0
2
B3-R1 Fa1/1
3
Router
•
B1-R1 <--> R1
Número
de
subred
0
B2-R1 <--> R1
1
B3-R1 <--> R1
2
Dirección de subred
10.1.255.240
10.1.255.244
10.1.255.248
El espacio de dirección para la Región 2 es 172.20.0/16. Se le deberá asignar a cada router de
sucursal (B1-R2, B2-R2 y B3-R2) un espacio de dirección según estos requisitos. Comenzando
por el mayor requisito, asigne el espacio de dirección a cada router.
ƒ
B1-R2 necesita espacio para 4000 hosts
ƒ
B2-R2 necesita espacio para 2000 hosts
ƒ
•
10.1.192.0
10.1.200.0
10.1.208.0
10.1.216.0
Para las WAN en la Región 1, realice una conexión con una subred en la dirección
10.1.255.240/28. La conexión B1-R1 a R1 utiliza la primera subred, la conexión B2-R1 a R1
utiliza la segunda y la conexión B3-R1 a R1, la tercera. Registre las subredes en la siguiente
tabla:
Router
•
Dirección de subred
B3-R2 necesita espacio para 1000 hosts
Divida el espacio de dirección para cada router de sucursal en cuatro subredes iguales. Registre
las subredes en la siguiente tabla:
B1-R2 Fa0/0
Número
de
subred
0
B1-R2 Fa0/1
1
B1-R2 Fa1/0
2
B1-R2 Fa1/1
3
Router
B2-R2 Fa0/0
Número
de
subred
0
B2-R2 Fa0/1
1
B2-R2 Fa1/0
2
B2-R2 Fa1/1
3
Router
Dirección de subred
172.20.0.0
172.20.16.0
172.20.32.0
172.20.48.0
Dirección de subred
172.20.64.0
172.20.72.0
172.20.80.0
172.20.88.0
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco Public Information.
Página 5 de 7

6. CCNA Exploration
Conceptos y protocolos de enrutamiento: VLSM y CIDR
Cap. 6: Reto de integración de habilidades de Packet Tracer
B3-R2 Fa0/0
Número
de
subred
0
B3-R2 Fa0/1
1
B3-R2 Fa1/0
2
B3-R2 Fa1/1
3
Router
•
Dirección de subred
172.20.96.0
172.20.100.0
172.20.104.0
172.20.108.0
Para las WAN en la Región 2, realice una conexión con una subred en la dirección
172.20.255.240/28. La conexión B1-R2 a R2 utiliza la primera subred, la conexión B2-R2 a R2
utiliza la segunda y la conexión B3-R2 a R2, la tercera. Registre las subredes en la siguiente
tabla:
B1-R2 <--> R2
Número
de
subred
0
B2-R2 <--> R2
1
B3-R2 <--> R2
2
Router
Dirección de subred
172.20.255.240
172.20.255.244
172.20.255.248
Paso 2: Documente el esquema de direccionamiento.
•
Documente las direcciones IP y máscaras de subred. Asigne la primera dirección IP a la interfaz
del router.
•
En los enlaces WAN asigne la primera dirección IP a R1 y R2 para los enlaces con los routers B1,
B2 y B3 respectivos de cada router.
Tarea 2: Aplicar una configuración básica.
Utilizando su documentación, configure los routers con las configuraciones básicas, incluyendo el
direccionamiento y los nombres de los hosts. Utilice cisco como contraseña de línea y class como la
contraseña secreta. Utilice 64 000 como frecuencia de reloj.
Tarea 3: Configurar el enrutamiento estático entre los routers ISP.
Cada router ISP ya tiene dos rutas estáticas hacia las WAN conectadas directamente al otro router ISP.
Implemente el enrutamiento estático en cada router ISP para garantizar la conectividad entre las dos
regiones.
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco Public Information.
Página 6 de 7

7. CCNA Exploration
Conceptos y protocolos de enrutamiento: VLSM y CIDR
Cap. 6: Reto de integración de habilidades de Packet Tracer
Tarea 4: Configurar el enrutamiento RIPv2 en Región 1 y el enrutamiento estático en
Región 2.
Paso 1: Configure el enrutamiento RIPv2 en Región 1.
Configure todos los routers en Región 1 (R1, B1-R1, B2-R1, y B3-R1) con RIP como protocolo de
enrutamiento dinámico. Con el fin de apreciar completamente la implementación de su diseño VLSM en
un entorno de enrutamiento dinámico, agregue los siguientes dos comandos a su configuración RIP:
Router(config-router)#version 2
Router(config-router)#no auto-summary
El comando version 2 habilita el RIPv2 que incluye el envío de información de máscaras de subred
en actualizaciones de enrutamiento. De manera predeterminada, RIPv2 resume actualizaciones en
límites con clase, al igual que RIPv1. El comando no auto-summary deshabilita. Estos dos comandos
se explicarán en detalle en el siguiente capítulo.
Paso 2: Configure el enrutamiento estático en Región 2.
La Región 2 no utiliza un protocolo de enrutamiento dinámico. Configure los routers con las rutas
estáticas y predeterminadas necesarias para asegurar una conectividad completa de extremo a extremo.
•
R2 debe tener tres rutas estáticas y una ruta predeterminada.
•
B1-R2, B2-R2 y B3-R2 deben tener una ruta predeterminada cada uno.
Tarea 5: Deshabilitar las actualizaciones RIP en las interfaces apropiadas.
Las actualizaciones de enrutamiento no necesitan ser enviadas a todas las interfaces de routers.
Deshabilite las actualizaciones RIP en las interfaces apropiadas.
Tarea 6: Configurar las rutas predeterminadas y llevar a cabo una redistribución a través
del RIP.
En la Región 1, determine qué router necesita una ruta predeterminada. A continuación configure ese
router para redistribuir la ruta predeterminada a otros routers en la región.
Tarea 7: Verificar la completa conectividad entre todos los dispositivos de la topología.
Paso 1: Pruebe la conectividad.
•
•
Ahora debe tener conectividad de extremo a extremo. Utilice el ping para probar la conectividad
a través de la red. Cada router debe poder realizar un ping a todas las otras interfaces de router
y a ambos servidores Web.
Resuelva los problemas que se presenten hasta que los pings tengan éxito.
Paso 2: Examine la configuración.
Utilice los comandos de verificación para asegurarse de haber completado sus configuraciones.
All contents are Copyright © 1992-2009 Cisco Systems, Inc. All rights reserved. This document is Cisco Public Information.
Página 7 de 7
