1. Tutorial realizado por: www.GarciaGaston.com.ar
CONFIGURAR RUTAS ESTÁTICAS EN PACKET TRACER
Este tutorial es para que comprendan cómo funciona y cómo se configura el enrutamiento estático.
El ejercicio está hecho con 3 routers porque noté que cuando hay más de 2 routers no saben como
resolverlo.
En el gráfico pueden ver la topología que vamos a usar y que tienen armada y funcionando en
Packet Tracer. La finalidad de ejercicio es que se pueda enrutar tráfico entre las redes
192.168.1.0/24, 192.168.2.0/24 y 192.168.3.0/24 sin ningún protocolo de enrutamiento, usando solo
rutas estáticas.
PASO 1 - Configuración de los Hosts
Host A
IP: 192.168.1.2
Máscara: 255.255.255.0
Default Gateway: 192.168.1.1
Host B
IP: 192.168.2.2
Máscara: 255.255.255.0
Default Gateway: 192.168.2.1
Host C
IP: 192.168.3.2
Máscara: 255.255.255.0
Default Gateway: 192.168.3.1
Observaciones: El default gateway (puerta de enlace) para los hosts es la interfaz del router
conectada a la red a la cual pertenece el host. En este caso es la FastEthernet 0/0 de cada router.

2. PASO 2 - Configuración Básica de los Routers
Router A
Router>enable
Router#config terminal
Router(config)#hostname RouterA
RouterA(config)#interface fastethernet 0/0
RouterA(config-if)#ip address 192.168.1.1 255.255.255.0
RouterA(config-if)#no shutdown
RouterA(config-if)#exit
RouterA(config)#interface serial 0/0
RouterA(config-if)#ip address 10.0.0.2 255.0.0.0
RouterA(config-if)#no shutdown
Router B
Router>enable
Router#config terminal
Router(config)#hostname RouterB
RouterB(config)#interface fastethernet 0/0
RouterB(config-if)#ip address 192.168.2.1 255.255.255.0
RouterB(config-if)#no shutdown
RouterB(config-if)#exit
RouterB(config)#interface serial 0/0
RouterB(config-if)#ip address 10.0.0.1 255.0.0.0
RouterB(config-if)#clock rate 56000
RouterB(config-if)#no shutdown
RouterB(config-if)#exit
RouterB(config)#interface serial 0/1
RouterB(config-if)#ip address 11.0.0.1 255.0.0.0
RouterB(config-if)#clock rate 56000
RouterB(config-if)#no shutdown
Router C
Router>enable
Router#config terminal
Router(config)#hostname RouterC
RouterC(config)#interface fastethernet 0/0
RouterC(config-if)#ip address 192.168.3.1 255.255.255.0
RouterC(config-if)#no shutdown
RouterC(config-if)#exit
RouterC(config)#interface serial 0/1
RouterC(config-if)#ip address 11.0.0.2 255.0.0.0
RouterC(config-if)#no shutdown
Observaciones: Con los routers así configurados tienen que tener conectividad básica entre todos
los dispositivos.
Si tienen dudas hagan desde los routers, en el modo exec privilegiado (#), un “show cdp neighbors”
y en el resultado, si está todo bien configurado, les deben aparecer los routers y switchs
directamente conectados, si no les aparece alguno revisen la configuración porque algo mal
hicieron.

3. PASO 3 - Configurar Rutas Estáticas
Hay dos formas de configurar las rutas estáticas, usando la “IP del siguiente salto” o la “interfaz de
salida”, pueden usar cualquiera de las dos. Normalmente se usa la “IP del siguiente salto” que es la
IP de la interfaz del router directamente conectado, pero si entre los datos no la tenemos, podemos
usar la “interfaz de salida” que es la interfaz del router local. No hay forma de hacer rutas estáticas
sin conocer la dirección de red destino, para ese caso se usan “rutas por defecto” o un “default
gateway” en el router (ya haré un tutorial sobre estas configuraciones).
A) Configurar Rutas Estáticas Utilizando la “IP del Siguiente Salto”
Router A
RouterA>enable
RouterA#config terminal
RouterA(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.1
RouterA(config)#ip route 192.168.3.0 255.255.255.0 10.0.0.1
Observaciones: Con estas rutas estáticas le estamos diciendo al RouterA que todo tráfico hacia la
red 192.168.2.0 y 192.168.3.0 se debe enviar hacia la interfaz con la IP 10.0.0.1 para que lo
resuelva.
RouterB
RouterB>enable
RouterB#config terminal
RouterB(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.2
RouterB(config)#ip route 192.168.3.0 255.255.255.0 11.0.0.2
Observaciones: Con la primer ruta estática le estamos diciendo al RouterB que todo tráfico hacia la
red 192.168.1.0 se debe enviar hacia la interfaz con la IP 10.0.0.2 para que lo resuelva.
Con la segunda ruta estática le estamos diciendo al RouterB que todo tráfico hacia la red
192.168.3.0 se debe enviar hacia la interfaz con la IP 11.0.0.2 para que lo resuelva.
RouterC
RouterC>enable
RouterC#config terminal
RouterC(config)#ip route 192.168.2.0 255.255.255.0 11.0.0.1
RouterC(config)#ip route 192.168.1.0 255.255.255.0 11.0.0.1
Observaciones: Con la primer ruta estática le estamos diciendo al RouterC que todo tráfico hacia la
red 192.168.2.0 se debe enviar hacia la interfaz con la IP 11.0.0.1 para que lo resuelva.
Con la segunda ruta estática le estamos diciendo al RouterC que todo tráfico hacia la red
192.168.1.0 se debe enviar hacia la interfaz con la IP 11.0.0.1 para que lo resuelva.

4. B) Configurar Rutas Estáticas Utilizando la “Interfaz de Salida”
Router A
RouterA>enable
RouterA#config terminal
RouterA(config)#ip route 192.168.2.0 255.255.255.0 s0/0
RouterA(config)#ip route 192.168.3.0 255.255.255.0 s0/0
Observaciones: Con estas rutas estáticas le estamos diciendo al RouterA que todo tráfico hacia la
red 192.168.2.0 y 192.168.3.0 se debe enviar por la interfaz local s0/0.
RouterB
RouterB>enable
RouterB#config terminal
RouterB(config)#ip route 192.168.1.0 255.255.255.0 s0/0
RouterB(config)#ip route 192.168.3.0 255.255.255.0 s0/1
Observaciones: Con la primer ruta estática le estamos diciendo al RouterB que todo tráfico hacia la
red 192.168.1.0 se debe enviar por la interfaz local s0/0.
Con la segunda ruta estática le estamos diciendo al RouterB que todo tráfico hacia la red
192.168.3.0 se debe enviar por la interfaz local s0/1.
RouterC
RouterC>enable
RouterC#config terminal
RouterC(config)#ip route 192.168.2.0 255.255.255.0 s0/1
RouterC(config)#ip route 192.168.1.0 255.255.255.0 s0/1
Observaciones: Con la primer ruta estática le estamos diciendo al RouterC que todo tráfico hacia la
red 192.168.2.0 se debe enviar por la interfaz local s0/1.
Con la segunda ruta estática le estamos diciendo al RouterC que todo tráfico hacia la red
192.168.1.0 se debe enviar por la interfaz local s0/1.

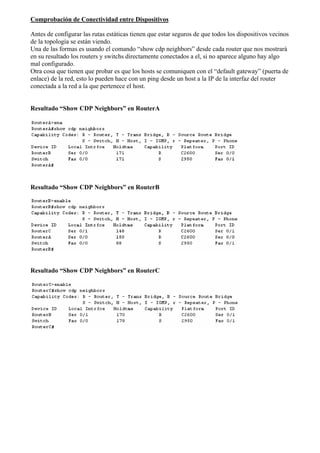

5. Comprobación de Conectividad entre Dispositivos
Antes de configurar las rutas estáticas tienen que estar seguros de que todos los dispositivos vecinos
de la topología se están viendo.
Una de las formas es usando el comando “show cdp neighbors” desde cada router que nos mostrará
en su resultado los routers y switchs directamente conectados a el, si no aparece alguno hay algo
mal configurado.
Otra cosa que tienen que probar es que los hosts se comuniquen con el “default gateway” (puerta de
enlace) de la red, esto lo pueden hace con un ping desde un host a la IP de la interfaz del router
conectada a la red a la que pertenece el host.
Resultado “Show CDP Neighbors” en RouterA
Resultado “Show CDP Neighbors” en RouterB
Resultado “Show CDP Neighbors” en RouterC

6. Comprobación de Rutas Estáticas usando la IP del Siguiente Salto
El comando “show ip route” muestra la tabla de enrutamiento del dispositivo. Las rutas marcadas
con “c” pertenecen a las redes directamente conectadas y las marcadas con “s” son las rutas
estáticas configuradas.
Resultado “Show IP Route” en RouterA
Observaciones: En el RouterA la lectura de las rutas estáticas será la siguiente: Todo tráfico con
destino a las redes 192.168.2.0 y 192.168.3.0 será enviado hacia la interfaz con la IP 10.0.0.1.
Resultado “Show IP Route” en RouterB
Observaciones: En el RouterB la lectura de las rutas estáticas será la siguiente: Todo tráfico con
destino a la red 192.168.1.0 será enviado hacia la interfaz con la IP 10.0.0.2 y todo tráfico hacia la
red 192.168.2.0 será enviado hacia la interfaz con la IP 11.0.0.2
Resultado “Show IP Route” en RouterC
Observaciones: En el RouterC la lectura de las rutas estáticas será la siguiente: Todo tráfico con
destino a las redes 192.168.1.0 y 192.168.2.0 será enviado hacia la interfaz con la IP 11.0.0.1.

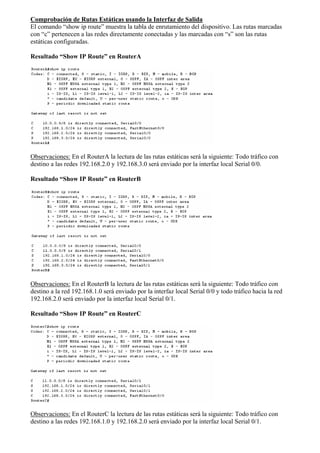

7. Comprobación de Rutas Estáticas usando la Interfaz de Salida
El comando “show ip route” muestra la tabla de enrutamiento del dispositivo. Las rutas marcadas
con “c” pertenecen a las redes directamente conectadas y las marcadas con “s” son las rutas
estáticas configuradas.
Resultado “Show IP Route” en RouterA
Observaciones: En el RouterA la lectura de las rutas estáticas será la siguiente: Todo tráfico con
destino a las redes 192.168.2.0 y 192.168.3.0 será enviado por la interfaz local Serial 0/0.
Resultado “Show IP Route” en RouterB
Observaciones: En el RouterB la lectura de las rutas estáticas será la siguiente: Todo tráfico con
destino a la red 192.168.1.0 será enviado por la interfaz local Serial 0/0 y todo tráfico hacia la red
192.168.2.0 será enviado por la interfaz local Serial 0/1.
Resultado “Show IP Route” en RouterC
Observaciones: En el RouterC la lectura de las rutas estáticas será la siguiente: Todo tráfico con
destino a las redes 192.168.1.0 y 192.168.2.0 será enviado por la interfaz local Serial 0/1.

8. Comprobación del Ejercicio
Para comprobar el ejercicio solo basta con hacer ping entre los diferentes host y si son todos
exitosos el ejercicio está ok.
Les dejo la captura de la comprobación del ejercicio. Como podrán ver funciona.
