1. Introducción a ILWIS 3.31: Conceptos iniciales Gabriel N. Parodi2011

2. Contenido ¿Qué es ILWIS? ILWIS: Tipos de datos. Entidades espaciales y modelos de datos. ¿Cómo se representan los tipos de datos espaciales en ILWIS? Interfaz de usuario de ILWIS. Conceptos ILWIS: dominio y representación.

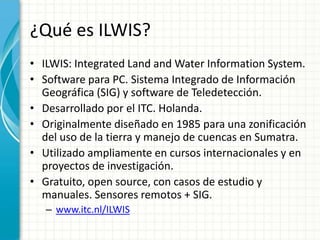

3. ¿Qué es ILWIS? ILWIS: Integrated Land and Water Information System. Software para PC. Sistema Integrado de Información Geográfica (SIG) y software de Teledetección. Desarrollado por el ITC. Holanda. Originalmente diseñado en 1985 para una zonificación del uso de la tierra y manejo de cuencas en Sumatra. Utilizado ampliamente en cursos internacionales y en proyectos de investigación. Gratuito, open source, con casos de estudio y manuales. Sensores remotos + SIG. www.itc.nl/ILWIS

4. Qué puede realizar con ILWIS? Datos de entrada. Gestión de datos. Análisis de los datos. Salida de datos. Los datos tienen referencias geográficas: la información se identifica de acuerdo a su ubicación.

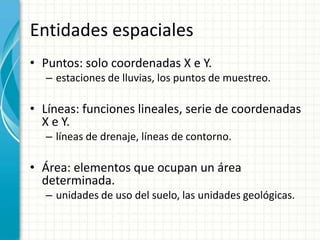

5. Entidadesespaciales Puntos: solo coordenadas X e Y. estaciones de lluvias, los puntos de muestreo. Líneas: funciones lineales, serie de coordenadas X e Y. líneas de drenaje, líneas de contorno. Área: elementos que ocupan un área determinada. unidades de uso del suelo, las unidades geológicas.

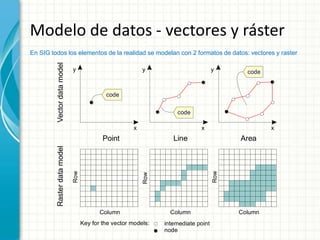

6. Modelo de datos - vectores y ráster En SIG todos los elementos de la realidad se modelan con 2 formatos de datos: vectores y raster

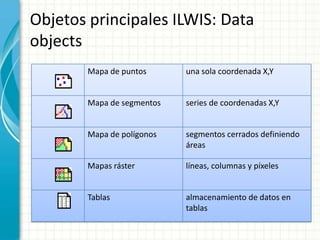

7. Objetosprincipales ILWIS: Data objects

8. Objetos de servicio ILWIS : Service Objects (1)

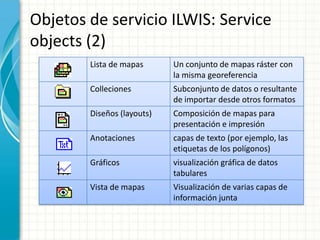

9. Objetos de servicio ILWIS: Service objects (2)

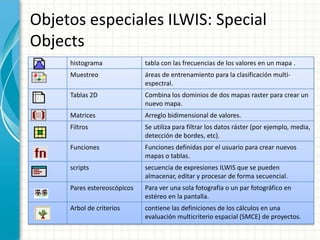

10. Objetosespeciales ILWIS: Special Objects

11. Ventana Principal

12. Arbol de operación Lista de operación Navegador Ventana principal(2)

13. Interfase de diálogo

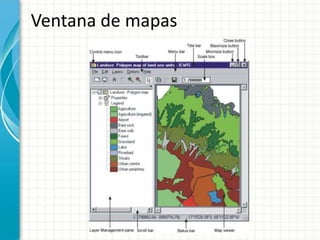

14. Ventana de mapas

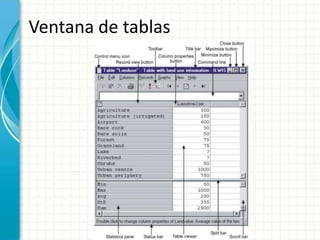

15. Ventana de tablas

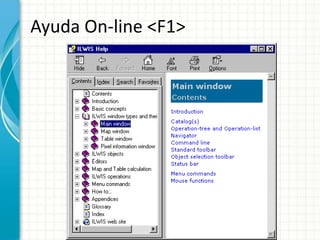

16. Ayuda On-line <F1>

17. Dominios (domains) Dominio: define el posible contenido de un mapa, tabla o columna. TODOS LOS TIPOS DE DATOS y atributos debe tener un dominio. ILWIS es muy estricto con los dominios. Seleccione el dominio correcto de entrada! ¿qué son los elementos en un mapa, una tabla o columna?... Son clases (tales como clases de uso del suelo), o valores u otra cosa? Los tipos de dominio: Clase: lista de nombres de clases (leyenda) que aparecen en el mapa (por ejemplo, c/u de las unidades geológicas) Identificador: cada elemento es único (estaciones de lluvias) Valor: los valores medidos, calculados o interpolados (elevación) Imagen: las imágenes de satélite contiene los valores entre 0-255 (SPOT) Otros

18. Dominio valor (value) Se desea representar un mapa del mundo que cada pixel sea la altura s.n.m. Necesitamos números: Altura en metros Máxima: Monte Everest. Digamos 9000 m Mínima: nivel del mar. 0 m Precisión: 0.5 (se elige porque estamos seguros de representar bien la altura con un error de 50 cm) Valores máximo, mínimo y precisión es lo que se requiere par definir un dominio valor.

19. Dominio Clase Queremos crear un mapa digital de suelos. El mapa está constituido por un conjunto de polígonos. Cada polígono contiene una unidad de suelo. Puede haber varios polígonos con la misma unidad. Los tipos de suelos que hay en el mapa son: hapludoles, natracuales y argiudoles. El dominio CLAS lo llamamos por ejemplo “suelos” y consiste en una lista de tres palabras: Hapludoles Natracuales Argiudoles Si una nueva unidad de suelos es descubierta y desea agregarse al mapa primero debe agregarse en la lista de dominio para no quedar indefinida

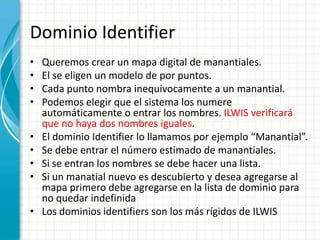

20. Dominio Identifier Queremos crear un mapa digital de manantiales. El se eligen un modelo de por puntos. Cada punto nombra inequívocamente a un manantial. Podemos elegir que el sistema los numere automáticamente o entrar los nombres. ILWIS verificará que no haya dos nombres iguales. El dominio Identifier lo llamamos por ejemplo “Manantial”. Se debe entrar el número estimado de manantiales. Si se entran los nombres se debe hacer una lista. Si un manatial nuevo es descubierto y desea agregarse al mapa primero debe agregarse en la lista de dominio para no quedar indefinida Los dominios identifiers son los más rígidos de ILWIS

21. Elija entidad espacial y dominio para representar… Curvas de nivel segmentos-valor Mapa de categoría de caminos segmentos-clase Mapa de rugosidad de Manning Polígonos-clase ó Ráster-clase Mapa de alturas de terreno Ráster-valor Mapa de intensidad de lluvia (interpolado por estaciones puntuales) Ráster-valor ó Polígono-valor Mapa de intensidad de lluvia calculado por radar Ráster-valor Mapa de ubicación de estaciones puntos-identificador

22. Representaciones La representación contiene información sobre cómo los datos espaciales se debe mostrar (en la pantalla o impresión). Representación del dominio Clase: Cada elemento en el dominio tiene un color asignado. Mapas con el dominio clase siempre necesitan representación. Representación del domino de Valores: Usar valores reales para un rango al que se asigna un color (p.e. mostrar valores entre 0 y 500, en rojo) También utilizando porcentajes como límites

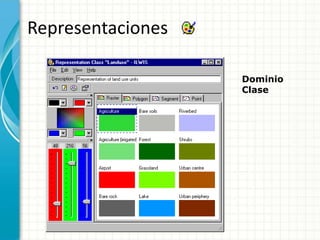

23. Representaciones DominioClase

24. Domain Valor Representaciones

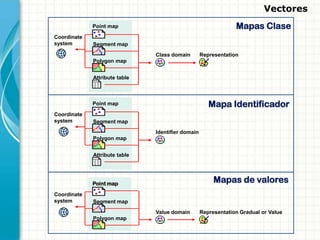

25. Vectores Mapas Clase Point map Coordinate system Segment map Class domain Representation Polygon map Attribute table Mapa Identificador Point map Coordinate system Segment map Identifier domain Polygon map Attribute table Mapas de valores Point map Coordinate system Segment map Value domain Representation Gradual or Value Polygon map

26. Rásters Mapas Clase Coordinate system Raster map Class domain Representation Georeference Attribute table Mapa Identificador Coordinate system Raster map Identifier domain Georeference Attribute table Mapas de valores Coordinate system Raster map Value domain Representation Gradual or Value Georeference

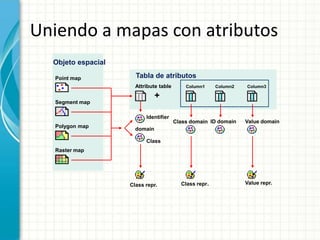

27. Objeto espacial Tabla de atributos Point map Attribute table Column1 Column2 Column3 + Segment map Identifier ID domain Value domain Class domain Polygon map domain Class Raster map Value repr. Class repr. Class repr. Uniendo a mapas con atributos

28. Fin SIG-L01 Próxima teoría: SIG-L02
