1. INVESTIGACION DE SILLA
SUSANA ARANDA ESCUDERO
Presentado a:
CARLOS GUTIERREZ GALINDO
Universidad del Norte
Diseño Industrial
Barranquilla
2011

2. INDICE
Introducción
Resumen
Justificación
Objetivos
Marco teórico
Metodología de la investigación
Conclusión de la Investigación
Hipótesis y variables
Problemática
Problema
Requerimientos
Anexos
Referencias

3. INTRODUCCION
En el transcurso de nuestra existencia, sentarse, descansar o reposar nuestro
cuerpo ha sido una necesidad, por esta razón hemos recurrido a objetos que nos
faciliten esta actividad. La silla es un elemento que ha presentado una evolución
en cuanto a su forma y función muy pronunciada, y vemos notablemente como
este simple objeto puede mejorar nuestra calidad de vida notoriamente. Ahora el
diseño industrial es una herramienta vital para este proceso, en donde por medio
de los problemas que diariamente nos rodean, reconocerlos y buscar una solución
para estos mediante objetos o servicios. Para esto es muy importante tener en
cuenta al ser humano y a cada una de sus características especificas.
El siguiente trabajo se basara en una necesidad muy básica y primordial que es la
de colocar nuestro cuerpo en lugares mucho mas cómodos, útiles o prácticos para
desarrollar ciertas actividades, en este caso quiero hacerme referente a las sillas,
objetos cuya finalidad es servir de asiento, en donde su evolución, su uso y su
relación con el ser humano serán datos vitales para el análisis de la actividad de
“sentarse” y de esta manera plantear un problema, una problemática y unos
requerimientos los cuales nos lleven a una solución.
RESUMEN
A lo largo de este trabajo, presentaremos una extensa investigación con respecto
al diseño, a la silla como objeto, y a su interacción con el ser humano. Analizando
y comparando todos los aspectos en donde estos tres temas se relacionen y se
complementen entre si, para más adelante poder definir una serie de problemas
que correspondan a una problemática específica, y así definir requerimientos para
llevar a cabo nuestro proceso de diseño.
OBJETIVO
Esta investigación esta realizaba con el fin de profundizar el conocimiento acerca
los temas que se relacionan con el proyecto, en este caso acerca de sillas, tipos
de sillas, las funciones que estas tienen y su relación con el ser humano. De esta
manera tener la capacidad de plantear una situación específica que nos lleve a un
problema y los requerimientos necesarios para llegar a una solución.

4. JUSTIFICACION
Este proyecto está realizado principalmente por la necesidad de información sobre
los temas del proyecto que se va a llevar a cabo, ya que para poder llegar un
resultado acertado es necesario conocer para quien y que es lo que estamos
diseñando. Podemos concluir que este trabajo inicial es el primer paso de un
proceso de diseño, el cual para que sea exitoso depende una buena investigación.
MARCO TEORICO
Definición de Silla.
silla.(Del lat. sella).
f. Asiento con respaldo, por lo general con cuatro patas, y en que solo cabe una
persona.
TIPOS DE SILLA SEGÚN SU USO
f. silla de niño.
f. Aparejo para montar a caballo, formado por una armazón de madera, cubierta
generalmente de cuero y rellena de crin o pelote.
f. sede (‖ asiento o trono de un prelado con jurisdicción).
. f. Dignidad de Papa y otras eclesiásticas.
. f. coloq. ano.
~ bastarda.
1. f. La usada en tiempos antiguos, y que se distinguía principalmente porque
en ella se llevaban las piernas menos estiradas que cabalgando a la brida y
más que cabalgando a la jineta.

5. ~ curul.
1. f. La de marfil, en donde se sentaban los ediles romanos.
2. f. La que ocupa la persona que ejerce una elevada magistratura o dignidad.
~ de caderas.
1. f. ant. silla con respaldo y brazos para recostarse.
~ de extensión.
1. f. Cuba y Ven. tumbona (‖ silla con largo respaldo).
~ de la reina.
1. f. Asiento que forman entre dos personas con las cuatro manos, asiendo
cada uno su muñeca y la del otro.
~ de manos.
1. f. Vehículo con asiento para una persona, a manera de caja de coche, y el
cual, sostenido en dos varas largas, es llevado por hombres.
2. f. Chile, Col. y C. Rica. silla de la reina.
~ de montar.
1. f. silla (‖ aparejo para montar a caballo).
~ de niño.
1. f. silla baja sobre ruedas, que, empujada por una persona, permite
transportar a un niño acostado o sentado.
~ de posta.
1. f. Carruaje, de dos o de cuatro ruedas, en que se corría la posta.
~ de ruedas.
1. f. La que, con ruedas laterales grandes, permite que se desplace una
persona imposibilitada.
~ de tijera.

6. 1. f. La que tiene el asiento por lo general de tela y las patas cruzadas en
aspa de manera que puede plegarse.
~ eléctrica.
1. f. silla dispuesta para electrocutar a los reos de muerte.
~ gestatoria.
1. f. silla portátil que usa el Papa en ciertos actos de gran ceremonia.
~ jineta.
1. f. La que solo se distingue de la común en que los borrenes son más altos y
menos distantes, las aciones más cortas y mayores los estribos. Sirve para
montar a la jineta.
~ poltrona.
1. f. La más baja de brazos que la común, y de más amplitud y comodidad.
~ turca.
1. f. Anat. Escotadura en forma de silla que ofrece el hueso esfenoides.
~ volante.
1. f. Carruaje de dos ruedas y de dos asientos, puesto sobre dos varas, de
que regularmente tira un caballo, sobre cuyo sillín entra el correón.
HISTORIA DE LA SILLA
Si bien, en algunos países de Oriente, han mantenido su costumbre de sentarse
en el suelo; desde el antiguo Egipto, el hombre ha buscado la forma de descansar
en una posición intermedia entre el estar parado y el colocarse sobre el piso.
De esta necesidad surgió un invento de gran importancia y utilidad, imprescindible
para descansar, realizar algunas actividades, compartir, viajar y tantas otras
ocupaciones.
Si bien hay diferentes tipos y modelos de sillas, de variados materiales, lo esencial
es que sirve para sentarse, tiene un respaldo, un asiento, y en su mayoría cuatro
patas, y que está pensada para una sola persona.

7. El término con que se la designa proviene del latín 'sella', que deriva del verbo
'sedere': "sentarse".
Los documentos obtenidos de las sillas usadas en Egipto, aparecen enjeroglíficos
pintados en las paredes de las cámaras sepulcrales, donde se muestra a hombres
y mujeres sentados en sillas con respaldos.
Los diferentes muebles u objetos para mantenerse en reposo o sentado, ha
variado de acuerdo a los países, las culturas, los estilos y las modas.
En ciertas culturas es común sentarse en el suelo o con numerosos cojines;
mientras que en otros se utilizan una variedad de asientos, como sillas, sillones,
sofás, divanes, butacas, escaños, taburetes, bancos, hamaca, plegadizas,
apilables, de ruedas para discapacitados, etc.
En el Imperio Romano se realizaban sillas de marfil. Los magistrados usaban sillas
a las que se denominaban"curules".También existían los "scammun", que eran
una especie de tarimas con respaldo.La civilización griega dejó varias muestras
del uso de la silla en esculturas, desde el Siglo de Pericles. Incluso Homero cita la
silla de Penélope, de marfil y plata.
Durante su evolución muchos fueron los materiales utilizados en la construcción
de las sillas, desde la piedra, pasando por el marfil, los metales, incluso los
preciosos, la madera, con accesorios de cuero, tela, tapices, loneta, vinilo, y otras
opciones que la imaginación de los diseñadores puedan poner en práctica.
Cada siglo tuvo su estilo, algunos con cargados ornamentos y formas clásicas o
barrocas, con o sin decoraciones y tallados, con respaldos muy altos, hasta los
más pequeños; con patas en tijera, con un solo soporte central, con rosca de giro,
con extrañas formas ergonómicas, hasta las más sencillas, incluso se ha llegado a
popularizar también el "Puff" o "Sacco", creado en 1968 por Piero Gatti, Cesare
Paolini y Franco Teodoro, asiento sin forma determinada, realizado en cuero o
vinilo, relleno con pelotas de poliestireno. Este asiento permite que- al sentarse-
dicho puff vaya tomando la forma del cuerpo.
DIVISION GENERAL DE ASIENTOS
 Asientos confortables, cómodos, para la relajación.
 Asientos para el trabajo.
 Asientos múltiples.

8. DIMENSIONES
ALTURA DEL ASIENTO
SILLA DE DESCANSO, DE 38 A 45 cm
SILLA DE TRABAJO DE 43 A 50 cm
La altura del asiento se ajusta correctamente cuando los muslos del individuo
que se sienta están horizontales y la parte inferior de las piernas está en verical y
los pies descansan de manera plana en el piso.
La altura de una silla de descanso permite que las piernas se estiren bien hacia
fuera, esta es una postura de descanso preferida para los pies, además que ayuda
a estabilizar el cuerpo. En una silla de trabajo el individuo que se sienta
probablemente tiene que estar en una posición más derecha con los pies planos
sobre el piso.
ANGULO DEL ASIENTO
SILLA DE DESCANSO, DE 19 A 20 grados
SILLA DE TRABAJO, MENOS DE 3 grados
• Debido a la fuerza de gravedad, la espalda del que se sienta se mueve
hacia el respaldo de tal manera que se reduce la carga estática de los
musculos de la espalda.
• La ligera inclinación de la superficie del asiento en el frente ayuda a
prevenir el resbalamiento gradual fuera del asiento, que ocurre después de
períodos prolongados lo cual observaron Branton y Grayson (1976) al
estudiar la postura de sentado. La inclinación óptima de 20 grados es
apoyada por Anderson(1980), quién midió la cantidad de actividad de los
músculos de la espalda a diferentes ángulos de respaldo de una siento.
ALTURA Y ANCHO DEL REPALDO
DE 48 A 63 cm DE ALTO; DE 35 A 48 cm DE ANCHO

9. Las dimensiones propuestas para el respaldo se relacionan simplemente con la
distancia desde el hombro a la parte inferior del glúteo y de hombro a hombro para
el ancho. Por supuesto, las dimensiones de altura se extienden desde el asiento
comprimido si hay acolchonado.
Se decide la postura de sentado cuando:
 Se requiere precisión en acción de pedal.
 Se requiere ensamble fino.
 Se requiere control de calidad de objetos pequeños.
 Se requiere alto grado de estabilidad del cuerpo.
 Cuando se somete a vibración el cuerpo.
 Se requieren periodos largos de trabajo.
 Se manejan pesos menos de 4.5 kg.
 Elevación de objetos menos de 15 cm de la mesa de trabajo.
SILLAS COMO PUESTOS DE TRABAJO
Si se desea seleccionar una silla para un puesto de trabajo determinado, en primer
lugar se analizan los criterios de economía y calidad, el valor o la estética de la
silla no indican que esta sea la más adecuada
La selección de la silla es de fundamental importancia para evitar enfermedades.
El sentarse debe ser estudiado desde el punto de vista de la posición con que se
ubica el hombre en el puesto de trabajo en estudio, partiendo que a través de la
estructura ósea del ser humano se hace la descarga del peso del cuerpo y no por
los músculos; lo que es cierto es que los huesos descargan el peso sobre las
nalgas al sentarse, o una combinación de estas con otros músculos. En la figura
20 se ve la forma por la cual el tronco del cuerpo humano hace la descarga del
peso sobre una superficie al estar sentado, observe que la transmisión del peso se
efectúa a través de las tuberosidades isquiales (aproximadamente el 75%).

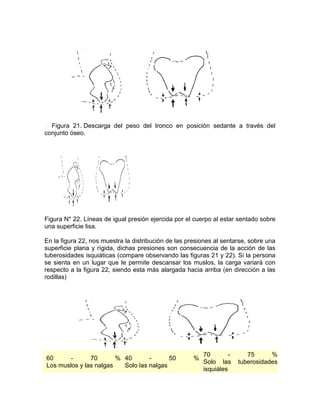

10. Figura 21. Descarga del peso del tronco en posición sedante a través del
conjunto óseo.
Figura N* 22. Líneas de igual presión ejercida por el cuerpo al estar sentado sobre
una superficie lisa.
En la figura 22, nos muestra la distribución de las presiones al sentarse, sobre una
superficie plana y rígida, dichas presiones son consecuencia de la acción de las
tuberosidades isquiáticas (compare observando las figuras 21 y 22). Si la persona
se sienta en un lugar que le permite descansar los muslos, la carga variará con
respecto a la figura 22, siendo esta más alargada hacia arriba (en dirección a las
rodillas)
70 - 75 %
60 - 70 % 40 - 50 %
Solo las tuberosidades
Los muslos y las nalgas Solo las nalgas
isquiáles

11. Ergonomía en el lugar de trabajo
Ya que el estar sentado es inevitable para la mayoría de nosotros, el mejor
consejo es:
1) Limitar el tiempo sentado tanto como sea posible
2) Diseñar el lugar de trabajo (que incluye la silla pero no está limitado sólo a ella)
con las siquientes pautas:
* Las sillas con soporte lumbar (suficiente para mantener, pero no para exagerar la
lordosis normal o curva de la columna) han mostrado resultar en una menor
presión interdiscal que las sillas sin esos soportes.
* Las sillas con reposabrazos también reducen la presión en los discos.
* Sentarse en posición reclinada (120º parece lo óptimo) baja la presión en los
discos, así pues aseguraté de que tu silla te permite alternar posiciones.
* El mantener las rodillas juntas nos hace más propensos a doblarnos. Elige una
silla que sea lo suficientemente ancha para mantener las rodillas separadas.
También, si estamos sentados en un escritorio durante largos periodos de tiempo,
asegurarnos de que nos permite bastante espacio como para abrir las rodillas.
* Al seleccionar una silla, la ajustabilidad es crucial. Una silla ajustable asegura
que puedes optimizar tu lugar de trabajo para conseguir el mejor efecto
ergonómico posible.
* La posición de la silla y la mesa debería ser tal que los antebrazos descansaran
sobre la mesa con los codos en un ángulo de 90º y cerca a los costados. Esta
posición reduce el estrés en los trapecios y los músculos de alrededor de la
espalda alta y el cuello.
* Si trabajas con un monitor, manténlo al nivel de los ojos. Si el punto focal está
más abajo, provocará que te inclines y te dobles hacia adelante
Recuerda. Casi todos los desordenes en la columna relacionados con defectos
posturales se pueden prevenir.
Aunque los peligros de sentarse durante largos periodos de tiempo no parezcan
un asunto muy apremiante en este momento, a lo largo de los años tiene un efecto
acumulativo en la columna vertebral. Sólo hay que echar un vistazo a mucha
gente mayor que ha adquirido curvaturas debilitantes y otras deformidades a
través de toda una vida en posturas inadecuadas.

12. Texto copiado de: http://www.masfuertequeelhierro.com/blog/2009/11/los-
problemas-de-sentarse/#ixzz1W1A0Yw9a
VIGILANTES DE SEGURIDAD.
Un vigilante de seguridad es la persona encargada de proteger la integridad
física de las personas y los bienes materiales de la empresa donde labora,
teniendo a su disposición recursos técnicos (su experiencia) y tecnológicos
(cámaras de video, radios de comunicación, detectores de metales o dispositivos
electrónicos biometricos de control de acceso (huella y iris del ojo), entre otros).
También pueden utilizar otros medios como perros amaestrados. En muchos
lugares también les es permitido portar armas de fuego y usarlas en defensa
propia o cuando el objetivo que intentan proteger está bajo amenaza.
Colombia
V.P GLOBAL - Vigilancia Privada Barranquilla.
En Colombia, el vigilante es una persona encargada de prevenir o detener
perturbaciones a la seguridad y tranquilidad de las personas, bienes e inmuebles
de una empresa. Esto es, evitar, entorpecer, advertir y alertar cualquier acto ilícito
en su puesto de trabajo, aprovechando sus recursos técnicos y tecnológicos.

13. Un vigilante capacitado considera el arma de fuego como un elemento disuasivo
que es utilizado como última opción disponible, y solo en caso de que se ponga en
peligro su vida. Debe ser acreditado por la Superintendencia de Vigilancia y
Seguridad Privada y cumplir con los requisitos exigidos por la misma.
FUNCIONES DE UN VIGILANTE
Las funciones de un Vigilante de Seguridad están estipuladas en el Artículo 11 de
la Ley 23/1992 de 30 de Julio de Seguridad Privada. A continuación le detallamos
este artículo:
1. Los vigilantes de seguridad sólo podrán desempeñar las siguientes funciones:
a. Ejercer la vigilancia y protección de bienes muebles e inmuebles, así como la
protección de las personas que puedan encontrarse en los mismos.
b. Efectuar controles de identidad en el acceso o en el interior de inmuebles
determinados, sin que en ningún caso puedan retener la documentación personal.
c. Evitar la comisión de actos delictivos o infracciones en relación con el objeto de
su protección.
d. Poner inmediatamente a disposición de los miembros de las Fuerzas y Cuerpos
de Seguridad a los delincuentes en relación con el objeto de su protección, así
como los instrumentos, efectos y pruebas de los delitos, no pudiendo proceder al
interrogatorio de aquéllos.
e. Efectuar la protección del almacenamiento, recuento, clasificación y transporte
de dinero, valores y objetos valiosos.
f. Llevar a cabo, en relación con el funcionamiento de centrales de alarma, la
prestación de servicios de respuesta de las alarmas que se produzcan, cuya
realización no corresponda a las Fuerzas y Cuerpos de Seguridad.

14. METODOLOGIA DE INVESTIGACION
Esta investigación encaminada hacia una actividad o trabajo especifico que seria e
cuanto a los vigilantes o porteros de un establecimiento. Está basada
principalmente en series de encuestas o principales quejas presentadas en cuanto
a la dinámica de este trabajo y a las condiciones del contexto donde generalmente
se realiza. Información bastica en cuanto a estándares de antropometría
necesarios para el planteamiento de requerimientos fueron bajados de internet y
de la base de datos de la universidad del norte
.
CONCLUSIONES DE LA INVESTIGACION
Despues de todo este proceso de investigación nos dimos cuenta la variedad de
sillas que existen y que se encuentran en el mercado, enfocándonos en la
realización de un puesto de trabajo, como es el de los vigilantes de portería,
examinando su entorno y sus condiciones de trabajo, es notoria la mala
distribución y que no poseen las herramientas para su comodidad, puesto que
muchas de las actividades que realizan durante su turno de trabajo se encuentran
desapercibidas dado que tienen un horario muy extenso, en el cual no poseen ni
descansos o horarios de almuerzo comida etc.. Por estas razones se ven
obligados a realizar actividades necesarias para su bienestar en su mismo puesto
de trabajo, ya sean básicas como la comida, o la simple espera, hasta medios de
entretenimiento como leer el periódico o ver televisión.
Actualmente en barranquilla, en las recepciones, porterías de los edificios
comunes, podemos notar que la mayoría de vigilantes se sientan en una silla
rimax común, la cual la adaptan a sus necesidades dentro de las posibilidades que
encuentran a su alcance, como cojines almohadones y colchas poniéndolas de
soportes o en muchos otros casos construyen ellos mismos una silla de descanso
que tienen como auxilio cuando se sienten muy cansados.
A raíz de todo esto, con el paso de tiempo después de varias jornadas de trabajo
todos estos factores les generan incomodidad al sentarse, obtención de mala
postura, patologías o enfermedades a largo plazo y dolores musculares
especialmente en la espalda y el cuello.

15. HIPOTESIS
Después de la investigación y estudios realizados a toda esta temática,
enfocándonos en los vigilantes de portería, y en el contexto y condiciones en la
cual realizan su trabajo, ya que no está organizado y diseñado de acuerdo a sus
necesidades. El planteamiento a proponer es una silla en la cual mejoren sus
condiciones de calidad de vida, sin afectar la calidad de servicio que vayan a
ofrecer y por el contrario mejorándolo, puesto que la principal causa de los
problemas o patologías que presentan se deben a un mal asiento generándoles
incomodidad y demás inconvenientes.
VARIABLES DE LA HIPOTESIS
• Asientos confortables:
Cómodos para la relajación
Angulo del asiento: de 19 a 20 grados.
Alto respaldo: 48 – 63 cm
Ancho respaldo: 35 – 48 cm
Angulo del respaldo: 115 grados.
Altura brazo: 21-22 cm desde el asiento
.
• Asientos de trabajo:
Angulo del asiento: menor de 3 grados.
Angulo del respaldo: 93 a 97 grados.
Alto respaldo: 48 -63 cm
Ancho respaldo: 35 – 48 cm
• Asientos múltiples:
Angulo del asiento: variable.
Alto respaldo: variable.

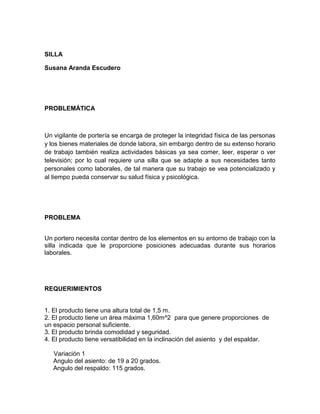

16. SILLA
Susana Aranda Escudero
PROBLEMÁTICA
Un vigilante de portería se encarga de proteger la integridad física de las personas
y los bienes materiales de donde labora, sin embargo dentro de su extenso horario
de trabajo también realiza actividades básicas ya sea comer, leer, esperar o ver
televisión; por lo cual requiere una silla que se adapte a sus necesidades tanto
personales como laborales, de tal manera que su trabajo se vea potencializado y
al tiempo pueda conservar su salud física y psicológica.
PROBLEMA
Un portero necesita contar dentro de los elementos en su entorno de trabajo con la
silla indicada que le proporcione posiciones adecuadas durante sus horarios
laborales.
REQUERIMIENTOS
1. El producto tiene una altura total de 1,5 m.
2. El producto tiene un área máxima 1,60m^2 para que genere proporciones de
un espacio personal suficiente.
3. El producto brinda comodidad y seguridad.
4. El producto tiene versatibilidad en la inclinación del asiento y del espaldar.
Variación 1
Angulo del asiento: de 19 a 20 grados.
Angulo del respaldo: 115 grados.

17. Variación 2
Angulo del asiento: menor de 3 grados
Angulo del respaldo: 93 a 97 grados
5. Los colores del producto brindan al usuario sensaciones como comodidad,
tranquilidad, paciencia y distracción.
6. El producto es consecuente con las necesidades del usuario.
7. El producto cuenta con una estética que indica fácilmente la manera de usarse.
8. El producto limita sus dimensiones con la antropometría de acuerdo a la
siguiente tabla:
9. El producto soporta el máximo de peso de un adulto (100 kg).
ANEXOS
http://www.temas.copropiedades.com/01.Temas%20%20de%20%20Propiedad%20horizontal/01.
28.Manual%20de%20porteria/Manual%20de%20porteria.htm
