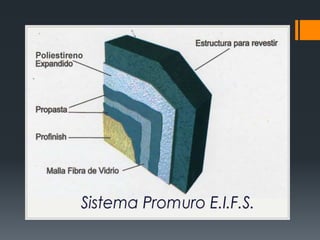

El documento describe el sistema Promuro E.I.F.S., un sistema de aislamiento térmico exterior que proporciona una capa aislante continua para proteger el interior de las variaciones de temperatura exterior. El sistema ofrece buen rendimiento térmico, estético y ahorro de energía. Se compone de poliestireno expandido, malla de fibra de vidrio, mortero adhesivo y acabado final.

1. SISTEMA PROMURO
E.I.F.S
(exterior insulation Finish systems)

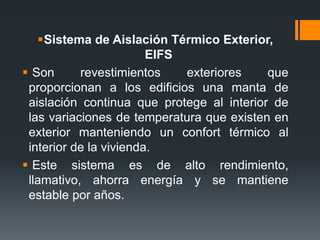

2. Sistema de Aislación Térmico Exterior,
EIFS
 Son revestimientos exteriores que
proporcionan a los edificios una manta de
aislación continua que protege al interior de
las variaciones de temperatura que existen en
exterior manteniendo un confort térmico al
interior de la vivienda.
 Este sistema es de alto rendimiento,
llamativo, ahorra energía y se mantiene
estable por años.

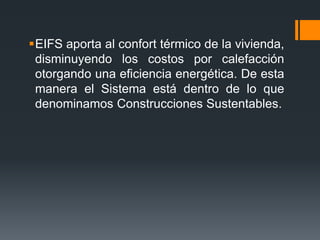

3. EIFS aporta al confort térmico de la vivienda,
disminuyendo los costos por calefacción
otorgando una eficiencia energética. De esta
manera el Sistema está dentro de lo que
denominamos Construcciones Sustentables.

4. Utilidad:
Para aquellas construcciones nuevas donde se necesite
ejecutar un cerramiento exterior con una alta prestación en sus posibilidades
estéticas, térmicas, y de bajo peso propio
En el caso de construcciones en acero con tabiquería
estructural, utilizar Promuro como revestimiento es muy rapido y seguro. Donde los
puentes térmicos son un problema importante, la utilización de este sistema resuelve
este efecto debido a la aplicación de una capa continua de aislación por fuera de los
perfiles.
En estructuras de hormigón o ladrillo, el sistema agrega la
aislación necesaria sin ocupar espacio interior y maximiza el efecto de inercia térmica
. Generalmente permite evitar completamente el estuco.
 El sistema Promuro es especialmente eficiente para la renovación de
fachadas existentes a las que se les deba modificar su apariencia, mejorar
comportamiento térmico, eliminar condensaciones o restaurar impermeabilidad ante
la aparición de fisuras.

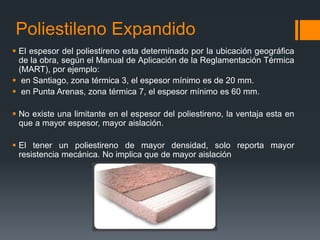

6. Poliestileno Expandido
 El espesor del poliestireno esta determinado por la ubicación geográfica
de la obra, según el Manual de Aplicación de la Reglamentación Térmica
(MART), por ejemplo:
 en Santiago, zona térmica 3, el espesor mínimo es de 20 mm.
 en Punta Arenas, zona térmica 7, el espesor mínimo es 60 mm.
 No existe una limitante en el espesor del poliestireno, la ventaja esta en
que a mayor espesor, mayor aislación.
 El tener un poliestireno de mayor densidad, solo reporta mayor
resistencia mecánica. No implica que de mayor aislación

7. ProPasta E
 La superficie debe estar seca y limpia de grasas y suciedad
 No aplicar sobre muros bajo sol directo
 Utilizar tapavientos cuando sea necesario para evitar el agretamiento superficial por
evaporación
 Limpiar herramientas con agua
 La mezcla tiene un tiempo de utilización de hasta 1,5 hrs.
 Adherencia:
 Presenta gran y segura adherencia sobre hormigón, albañilería, estuco, poliestireno,
metal, todo tipo de placas, y prácticamente sobre todos los materiales constructivos
 Consumo :
 Cada mano de Propasta E en una superficie normal presenta un consumo de 1,5 a 2
kg por m2 más el cemento correspondiente.
 Con malla incorporada, el consumo total ( 2 manos) en de 3,0 Kg por m2 en superficie
plana.
 Almacenamiento:
 Tinetas plásticas de 30 kg.
 Conservar entre +5 y +30 grados Celsius
 Duración 1 año en envase cerrado.

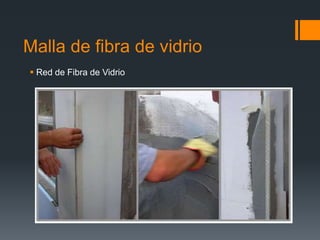

8. Malla de fibra de vidrio
 Red de Fibra de Vidrio

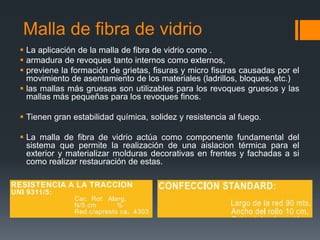

9. Malla de fibra de vidrio
 La aplicación de la malla de fibra de vidrio como .
 armadura de revoques tanto internos como externos,
 previene la formación de grietas, fisuras y micro fisuras causadas por el
movimiento de asentamiento de los materiales (ladrillos, bloques, etc.)
 las mallas más gruesas son utilizables para los revoques gruesos y las
mallas más pequeñas para los revoques finos.
 Tienen gran estabilidad química, solidez y resistencia al fuego.
 La malla de fibra de vidrio actúa como componente fundamental del
sistema que permite la realización de una aislacion térmica para el
exterior y materializar molduras decorativas en frentes y fachadas a si
como realizar restauración de estas.

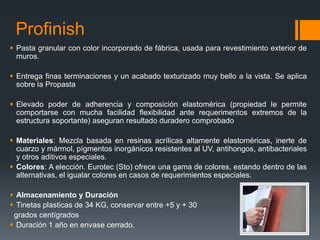

10. Profinish
 Pasta granular con color incorporado de fábrica, usada para revestimiento exterior de
muros.
 Entrega finas terminaciones y un acabado texturizado muy bello a la vista. Se aplica
sobre la Propasta
 Elevado poder de adherencia y composición elastomérica (propiedad le permite
comportarse con mucha facilidad flexibilidad ante requerimentos extremos de la
estructura soportante) aseguran resultado duradero comprobado
 Materiales: Mezcla basada en resinas acrílicas altamente elastoméricas, inerte de
cuarzo y mármol, pígmentos inorgánicos resistentes al UV, antihongos, antibacteriales
y otros aditivos especiales.
 Colores: A elección. Eurotec (Sto) ofrece una gama de colores, estando dentro de las
alternativas, el igualar colores en casos de requerimientos especiales.
 Almacenamiento y Duración
 Tinetas plasticas de 34 KG, conservar entre +5 y + 30
grados centígrados
 Duración 1 año en envase cerrado.

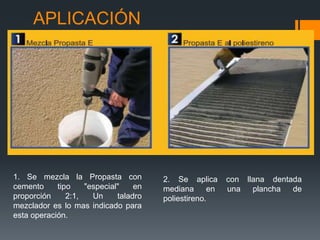

11. APLICACIÓN
1. Se mezcla la Propasta con
cemento tipo "especial" en
proporción 2:1, Un taladro
mezclador es lo mas indicado para
esta operación.
2. Se aplica con llana dentada
mediana en una plancha de
poliestireno.

12. 3. Se coloca la plancha en el muro
aplicando una presión mediana. Las
planchas se aplican como secuencia
de ladrillos partiendo de abajo.
4. Al terminar varios metros de
superficie, se recomienda revisar
con regla y nivelar si es necesario
raspando la superficie.

13. 5. Durante la etapa de colocación de
plancha, se realiza la protección de
bordes expuestos envolviéndolos con
malla de detalle y ProPasta o de lo
contrario utilizando una pieza de PVC
especial para bordes. Las canterías
resultantes se esfuerzan con malla de
detalle.
6. Después de 24 hrs., se aplica la malla
completa sobre el poliestireno,
incorporándola inmendiatamente en una
capa de ProPasta preparada, se trabaja
de arriba hacia abajo con llana. Las tiras
de malla necesitan un traslapo de 7 cm.
En los ángulos d puerta o ventana, se
aplica previamente un pedazo de malla
de refuerzo de 10 cm de ancho en
diagonal.

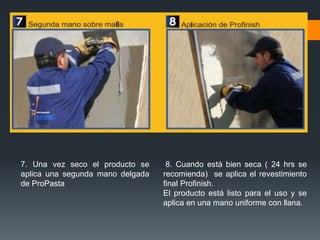

14. 7. Una vez seco el producto se
aplica una segunda mano delgada
de ProPasta
8. Cuando está bien seca ( 24 hrs se
recomienda) se aplica el revestimiento
final Profinish.
El producto está listo para el uso y se
aplica en una mano uniforme con llana.

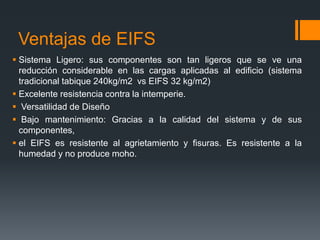

16. Ventajas de EIFS
 Sistema Ligero: sus componentes son tan ligeros que se ve una
reducción considerable en las cargas aplicadas al edificio (sistema
tradicional tabique 240kg/m2 vs EIFS 32 kg/m2)
 Excelente resistencia contra la intemperie.
 Versatilidad de Diseño
 Bajo mantenimiento: Gracias a la calidad del sistema y de sus
componentes,
 el EIFS es resistente al agrietamiento y fisuras. Es resistente a la
humedad y no produce moho.

17. Aislamiento Térmico
(Capacidad de los materiales para oponerse al paso de calor por
conducción.)
 Beneficios:
 1. Brindar Confort a los ocupantes (temperatura de confort +- 24°C)
 Reduce hasta en un 70% la humedad al interior de la vivienda.
 2. Ahorros Energéticos (económicos)
Eficiencia energética:
 El sistema EIFS provee aislamiento por la parte exterior del edificio ya
que genera una envoltura integral que reduce el consumo de
energía, dados a que los ambientes interiores resultarán
resguardados de las condiciones climáticas exteriores, tanto en el caso
de bajas como de altas temperaturas.

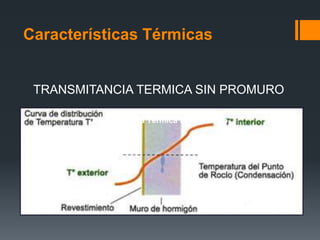

18. Características Térmicas
TRANSMITANCIA TERMICA SIN PROMURO
Transmitancia Térmica Sin Promuro

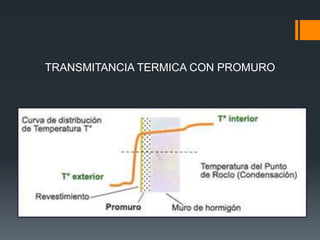

19. TRANSMITANCIA TERMICA CON PROMURO

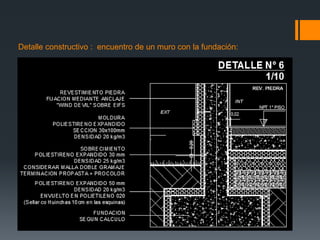

20. Detalle constructivo : encuentro de un muro con la fundación:

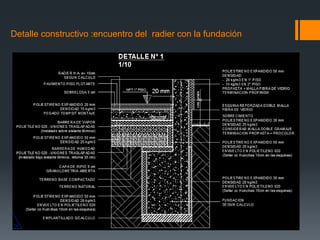

21. Detalle constructivo :encuentro del radier con la fundación

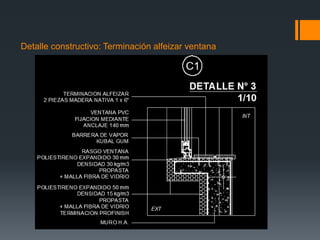

22. Detalle constructivo: Terminación alfeizar ventana

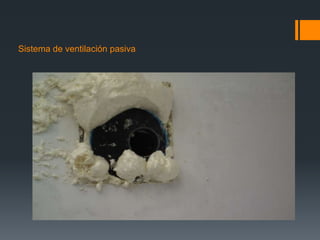

26. Sistema de ventilación pasiva

28. Plan Descontaminación
Ambiental; SUBSIDIO TÉRMICO
en Temuco
Este Subsidio compone uno de los ejes estructurales del "Plan de
Descontaminación Ambiental de las comunas de Temuco y Padre las
Casas" cuyo objetivo primordial es acondicionar térmicamente
las viviendas del parque habitacional existente, para lograr disminuir
los altos índices de contaminación presentes en estas comunas,
debido principalmente al alto consumo y uso de leña para
calefaccionar los hogares.
