El documento describe los sistemas y subsistemas internos de las construcciones. Explica que un edificio tiene una estructura resistente, cerramientos verticales y horizontales, y sistemas de instalaciones. Los cerramientos verticales pueden mostrar u ocultar la estructura resistente según el diseño, y las instalaciones incluyen sistemas eléctricos, de agua, combustible y más.

1. EL EDIFICIO :
UN SISTEMA
SUS PARTES:
SUBSISTEMAS
Sistemas y subsistemas Int. a las construcciones

2. ESTRUCTURA
RESISTENTE
INSTALACIONES

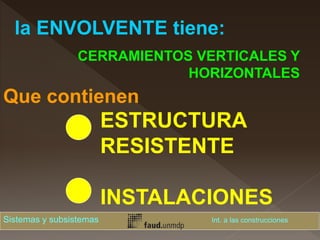

la ENVOLVENTE tiene:
CERRAMIENTOS VERTICALES Y
HORIZONTALES
Que contienen
Sistemas y subsistemas Int. a las construcciones

3. ESTRUCTURA
RESISTENTE
Sistemas y subsistemas Int. a las construcciones

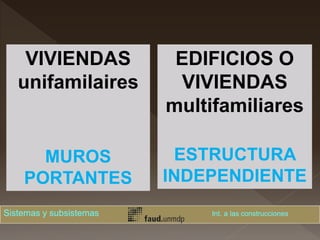

4. VIVIENDAS
unifamilaires
MUROS
PORTANTES
EDIFICIOS O
VIVIENDAS
multifamiliares
ESTRUCTURA
INDEPENDIENTE
Sistemas y subsistemas Int. a las construcciones

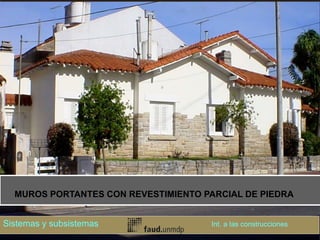

5. MUROS PORTANTES CON REVESTIMIENTO PARCIAL DE PIEDRA
Sistemas y subsistemas Int. a las construcciones

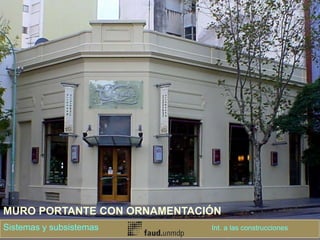

6. MURO PORTANTE CON ORNAMENTACIÓN
Sistemas y subsistemas Int. a las construcciones

7. En los CERRAMIENTOS
VERTICALES
se evidencian
elementos resistentes
especiales
Sistemas y subsistemas Int. a las construcciones

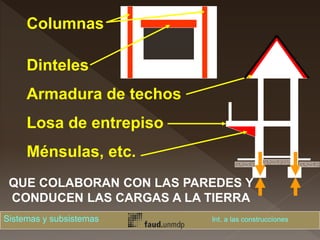

8. Columnas
Dinteles
Armadura de techos
Losa de entrepiso
Ménsulas, etc.
QUE COLABORAN CON LAS PAREDES Y
CONDUCEN LAS CARGAS A LA TIERRA
Sistemas y subsistemas Int. a las construcciones

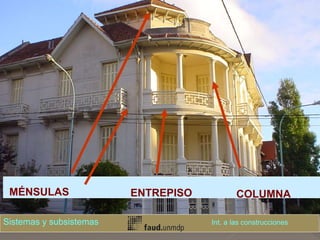

9. COLUMNAMÉNSULAS ENTREPISO
Sistemas y subsistemas Int. a las construcciones

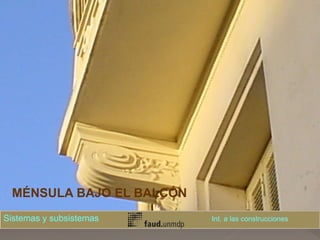

10. MÉNSULA BAJO EL BALCÓN
Sistemas y subsistemas Int. a las construcciones

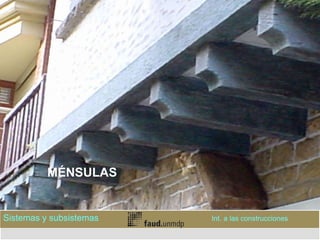

11. MÉNSULAS
Sistemas y subsistemas Int. a las construcciones

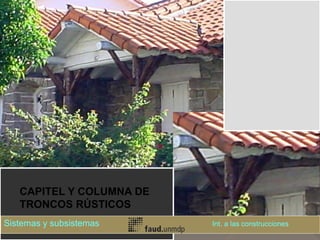

12. CAPITEL Y COLUMNA DE
TRONCOS RÚSTICOS
Sistemas y subsistemas Int. a las construcciones

13. FUNCIÓN DE CIERRE
RESISTE SU PROPIO
PESO
CONDICIONES PARA
CONFORT INTERIOR
EL
CERRAMIENTO
VERTICAL
Sistemas y subsistemas Int. a las construcciones

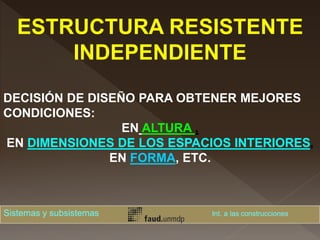

14. ESTRUCTURA RESISTENTE
INDEPENDIENTE
DECISIÓN DE DISEÑO PARA OBTENER MEJORES
CONDICIONES:
EN ALTURA ,
EN DIMENSIONES DE LOS ESPACIOS INTERIORES,
EN FORMA, ETC.
Sistemas y subsistemas Int. a las construcciones

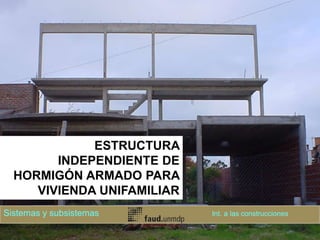

15. ESTRUCTURA
INDEPENDIENTE DE
HORMIGÓN ARMADO PARA
VIVIENDA UNIFAMILIAR
Sistemas y subsistemas Int. a las construcciones

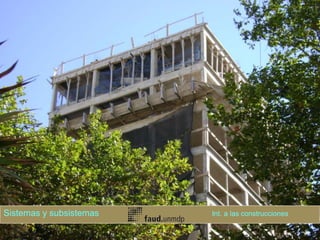

16. Sistemas y subsistemas Int. a las construcciones

17. Sistemas y subsistemas Int. a las construcciones

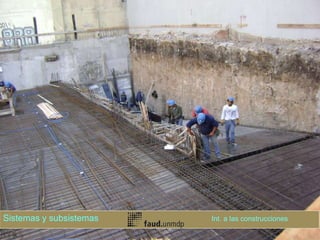

18. Sistemas y subsistemas Int. a las construcciones

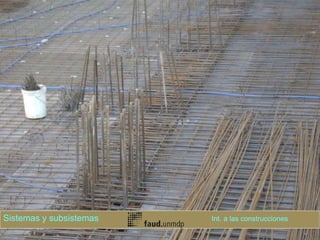

19. Sistemas y subsistemas Int. a las construcciones

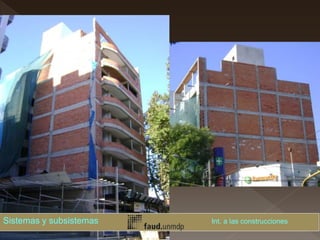

20. Sistemas y subsistemas Int. a las construcciones

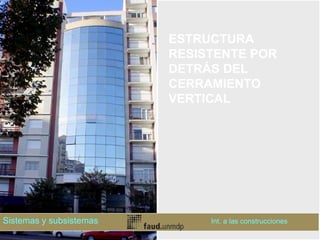

21. ESTRUCTURA
RESISTENTE POR
DETRÁS DEL
CERRAMIENTO
VERTICAL
Sistemas y subsistemas Int. a las construcciones

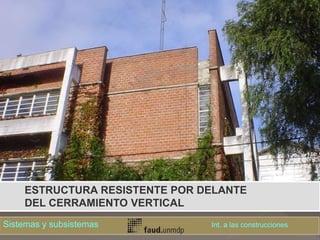

22. ESTRUCTURA RESISTENTE POR DELANTE
DEL CERRAMIENTO VERTICAL
Sistemas y subsistemas Int. a las construcciones

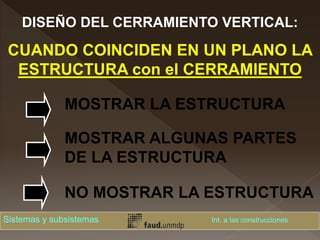

23. DISEÑO DEL CERRAMIENTO VERTICAL:
CUANDO COINCIDEN EN UN PLANO LA
ESTRUCTURA con el CERRAMIENTO
MOSTRAR LA ESTRUCTURA
MOSTRAR ALGUNAS PARTES
DE LA ESTRUCTURA
NO MOSTRAR LA ESTRUCTURA
Sistemas y subsistemas Int. a las construcciones

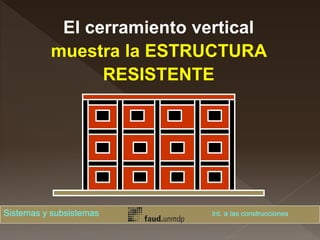

24. El cerramiento vertical
muestra la ESTRUCTURA
RESISTENTE
Sistemas y subsistemas Int. a las construcciones

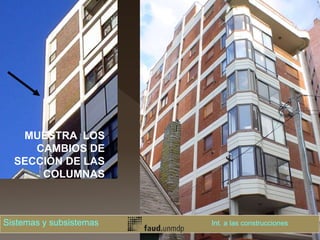

25. MUESTRA LOS
CAMBIOS DE
SECCIÓN DE LAS
COLUMNAS
Sistemas y subsistemas Int. a las construcciones

26. El cerramiento vertical
muestra ALGUNAS PARTES de
la ESTRUCTURA RESISTENTE
Sistemas y subsistemas Int. a las construcciones

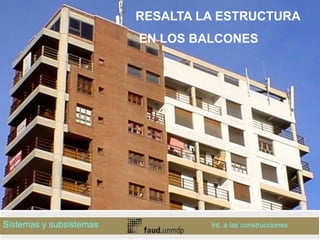

27. RESALTA LA ESTRUCTURA
EN LOS BALCONES
Sistemas y subsistemas Int. a las construcciones

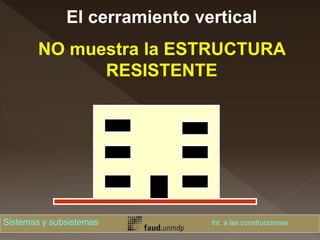

28. El cerramiento vertical
NO muestra la ESTRUCTURA
RESISTENTE
Sistemas y subsistemas Int. a las construcciones

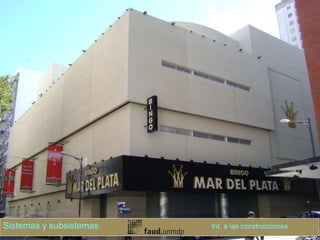

29. Sistemas y subsistemas Int. a las construcciones

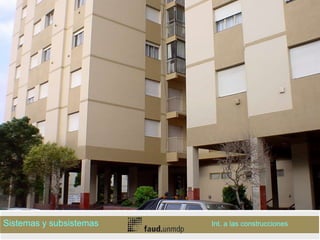

30. PLANOS DE COLOR - REFERENCIA DE NIVELES DE PISOSSistemas y subsistemas Int. a las construcciones

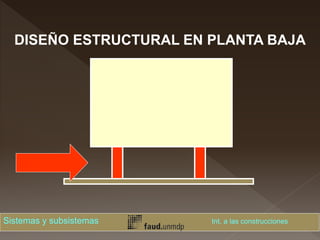

31. DISEÑO ESTRUCTURAL EN PLANTA BAJA
Sistemas y subsistemas Int. a las construcciones

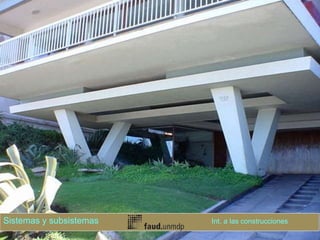

32. Sistemas y subsistemas Int. a las construcciones

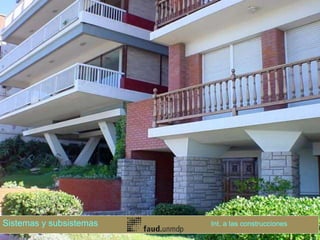

33. Sistemas y subsistemas Int. a las construcciones

34. FINALIZAMOS CON LA
PRESENTACIÓN DE LAS
ESTRUCTURAS RESISTENTES
DE LOS EDIFICIOS
Y CONTINUAMOS CON…
Sistemas y subsistemas Int. a las construcciones

35. INSTALACIONES
Sistemas y subsistemas Int. a las construcciones

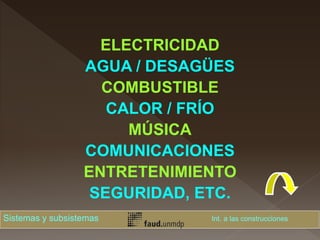

36. ELECTRICIDAD
AGUA / DESAGÜES
COMBUSTIBLE
CALOR / FRÍO
MÚSICA
COMUNICACIONES
ENTRETENIMIENTO
SEGURIDAD, ETC.
Sistemas y subsistemas Int. a las construcciones

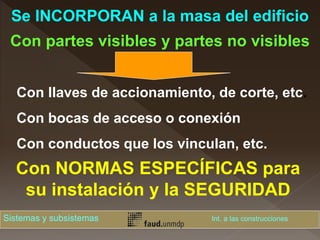

37. Con llaves de accionamiento, de corte, etc.
Con bocas de acceso o conexión
Con conductos que los vinculan, etc.
Con NORMAS ESPECÍFICAS para
su instalación y la SEGURIDAD
Se INCORPORAN a la masa del edificio
Con partes visibles y partes no visibles
Sistemas y subsistemas Int. a las construcciones

38. LOS ARQUITECTOS DEBEMOS DISEÑAR EL EDIFICIO
CON LAS INSTALACIONES,
LOS ARQUITECTOS DEBEMOS CONOCERLAS Y
CONTROLAR SU CONSTRUCCIÓN,
LOS ARQUITECTOS DEBEMOS ESTAR
ACTUALIZADOS CON LAS NOVEDADES Y
ADELANTOS TECNOLÓGICOS.
aunque hay especialistas en
INSTALACIONES
Sistemas y subsistemas Int. a las construcciones

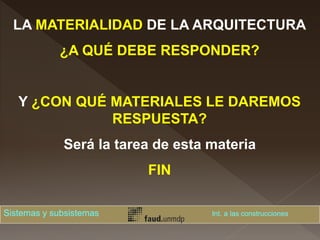

39. LA MATERIALIDAD DE LA ARQUITECTURA
¿A QUÉ DEBE RESPONDER?
Y ¿CON QUÉ MATERIALES LE DAREMOS
RESPUESTA?
Será la tarea de esta materia
