Skygardensv21 fv171208

space co-op > fund.ecodes/cero co2 > viva verde
THINK TANK 01 > "Skygardens"

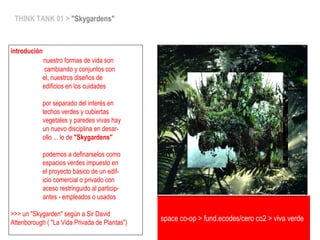

introdución
nuestro formas de vida son
cambiando y conjuntos con
el, nuestros diseños de
edificios en los cuidades
por separado del interés en
techos verdes y cubiertas
vegetales y paredes vivas hay
un nuevo disciplina en desar-
ollo ... lo de "Skygardens"
podemos a definarselos como
espacios verdes impuesto en
el proyecto basico de un edif-
icio comercial o privado con
aceso restringuido al particip-
antes - empleados o usados
>>> un "Skygarden" según a Sir David
Attenborough ( "La Vida Privada de Plantas")

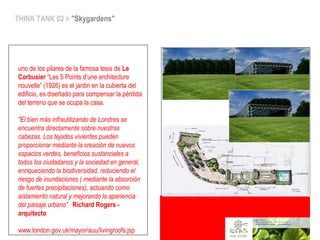

uno de los pilares de la famosa tesis de Le
Corbusier “Les 5 Points d’une architecture
nouvelle” (1926) es el jardin en la cubierta del
edificio, es diseñado para compensar la pérdida
del terreno que se ocupa la casa.
"El bien más infrautilizando de Londres se
encuentra directamente sobre nuestras
cabezas. Los tejados vivientes pueden
proporcionar mediante la creación de nuevos
espacios verdes, beneficios sustanciales a
todos los ciudadanos y la sociedad en general,
enriqueciendo la biodiversidad, reduciendo el
riesgo de inundaciones ( mediante la absorción
de fuertes precipitaciones), actuando como
aislamiento natural y mejorando la apariencia
del paisaje urbano” Richard Rogers -
arquitecto
www.london.gov.uk/mayor/auu/livingroofs.jsp

space co-op > fund.ecodes/ceroCO2>vivaverde

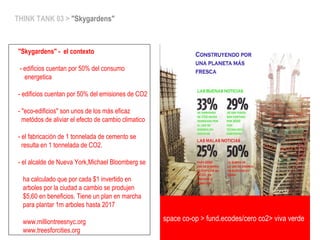

"Skygardens" - el contexto
- edificios cuentan por 50% del consumo
energetica
- edificios cuentan por 50% del emisiones de CO2
- "eco-edificios" son unos de los más eficaz
metódos de aliviar el efecto de cambio climatico
- el fabricación de 1 tonnelada de cemento se
resulta en 1 tonnelada de CO2.
- el alcalde de Nueva York,Michael Bloomberg se
ha calculado que por cada $1 invertido en
arboles por la ciudad a cambio se produjen
$5,60 en beneficios. Tiene un plan en marcha
para plantar 1m arboles hasta 2017
www.milliontreesnyc.org
www.treesforcities.org
space co-op > fund.ecodes/cero co2> viva verde

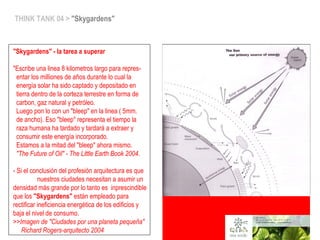

"Skygardens" - la tarea a superar

"Escribe una linea 8 kilometros largo para repres-
entar los milliones de años durante lo cual la
energía solar ha sido captado y depositado en
tierra dentro de la corteza terrestre en forma de
carbon, gaz natural y petróleo.
Luego pon lo con un "bleep" en la linea ( 5mm.
de ancho). Eso "bleep" representa el tiempo la
raza humana ha tardado y tardará a extraer y
consumir este energía incorporado.
Estamos a la mitad del "bleep" ahora mismo.
"The Future of Oil" - The Little Earth Book 2004.
- Si el conclusión del profesión arquitectura es que
nuestros ciudades necesitan a asumir un
densidad más grande por lo tanto es inprescindible
que los "Skygardens" están empleado para
rectificar ineficiencia energética de los edificios y
baja el nivel de consumo.
>>Imagen de "Ciudades por una planeta pequeña"
Richard Rogers-arquitecto 2004

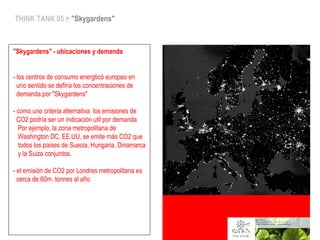

"Skygardens" - ubicaciones y demanda
- los centros de consumo energticó europeo en
uno sentido se defina los concentraciones de
demanda por "Skygardens"
- como uno criteria alternativa los emisiones de
CO2 podría ser un indicación util por demanda
Por ejemplo, la zona metropolitana de
Washington DC, EE.UU, se emite más CO2 que
todos los paises de Suecia, Hungaria, Dinamarca
y la Suiza conjuntos.
- el emisión de CO2 por Londres metropolitana es
cerca de 60m. tonnes al año

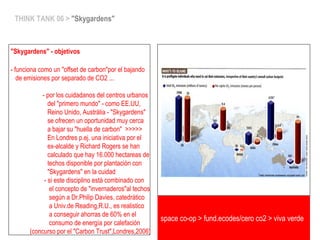

"Skygardens" - objetivos
- funciona como un "offset de carbon"por el bajando
de emisiones por separado de CO2 ...
- por los cuidadanos del centros urbanos
del "primero mundo" - como EE.UU,
Reino Unido, Austrália - "Skygardens"
se ofrecen un oportunidad muy cerca
a bajar su "huella de carbon" >>>>>
En Londres p.ej. una iniciativa por el
ex-alcalde y Richard Rogers se han
calculado que hay 16.000 hectareas de
techos disponible por plantación con
"Skygardens" en la cuidad
- si este disciplino está combinado con
el concepto de "invernaderos"al techos
según a Dr.Philip Davies, catedrático
a Univ.de Reading,R.U., es realistico
a conseguir ahorras de 60% en el
consumo de energía por calefación
(concurso por el "Carbon Trust",Londres,2006)

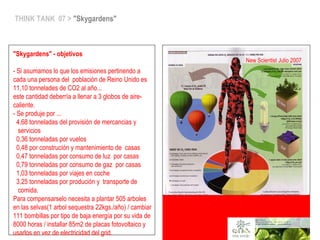

- Si asumamos lo que los emisiones pertinendo a
cada una persona del población de Reino Unido es
11,10 tonnelades de CO2 al año...
este cantidad deberría a llenar a 3 globos de aire-
caliente.
- Se produje por ...
4,68 tonneladas del provisión de mercancias y
servicios
0,36 tonneladas por vuelos
0,48 por construción y mantenimiento de casas
0,47 tonneladas por consumo de luz por casas
0,79 tonneladas por consumo de gaz por casas
1,03 tonneladas por viajes en coche
3,25 tonneladas por produción y transporte de
comida.
Para compensarselo necesita a plantar 505 arboles
en las selvas(1 arbol sequestra 22kgs./año) / cambiar
111 bombillas por tipo de baja energía por su vida de
8000 horas / installar 85m2 de placas fotovoltaico y
usarlos en vez de electricidad del grid.
New Scientist Julio 2007

space co-op >fund.ecodes/cero co2 > viva verde

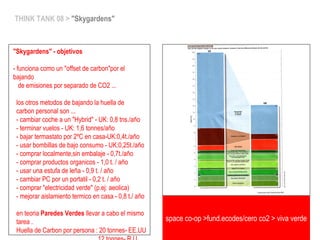

- funciona como un "offset de carbon"por el
bajando
de emisiones por separado de CO2 ...
los otros metodos de bajando la huella de
carbon personal son ...
- cambiar coche a un "Hybrid" - UK: 0,8 tns./año
- terminar vuelos - UK: 1,6 tonnes/año
- bajar termastato por 2ºC en casa-UK:0,4t./año
- usar bombillas de bajo consumo - UK:0,25t./año
- comprar localmente,sin embalaje - 0,7t./año
- comprar productos organicos - 1,0 t. / año
- usar una estufa de leña - 0,9 t. / año
- cambiar PC por un portatil - 0,2 t. / año
- comprar "electricidad verde" (p.ej: aeolica)
- mejorar aislamiento termico en casa - 0,8 t./ año
en teoria Paredes Verdes llevar a cabo el mismo
tarea .
Huella de Carbon por persona : 20 tonnes- EE.UU

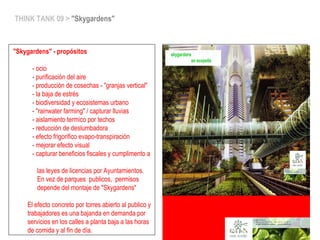

"Skygardens" - propósitos
- ocio
- purificación del aire
- producción de cosechas - "granjas vertical"
- la baja de estrés
- biodiversidad y ecosistemas urbano
- "rainwater farming" / capturar lluvias
- aislamiento termico por techos
- reducción de deslumbadora
- efecto frigorifico evapo-transpiración
- mejorar efecto visual
- capturar beneficios fiscales y cumplimento a
las leyes de licencias por Ayuntamientos.
En vez de parques publicos, permisos
depende del montaje de "Skygardens"
El efecto concreto por torres abierto al publico y
trabajadores es una bajanda en demanda por
servicios en los calles a planta baja a las horas
de comida y al fin de día.

- cosechas
- la media comida viaja 3.000kms. entre "granja y
tenedor"
- 18% de los alimentos mundial estan cultivado en
zonas urbano por > 1 billión personas
- supermercados japonés desde hace 10 años
han sido creciendo verduras y frutas frescas
arriba de su techos en sus ciudades
- un ciudad como Londres consume tipicamente
8.000 tonnes de comida cotidiano.
Con el equación por manazanas importado
desde Nueva Zealanda de : 1 kg. de fruta
= 1 kg. de emisiones de CO2, comida del locale
es mucho más "verde"
- "granjas urbanos" crea espacios verdes,
recicla restos, reduje transporte, evita erosion
de la tierra y está bien por la microclima"
space co-op > fund.ecodes/ceroCO2>vivaverdespace co-op > fund.ecodes/cero co2 > viva verde

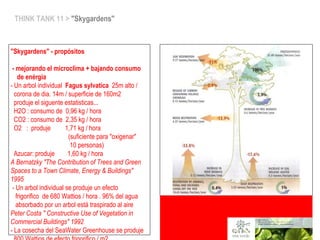

- mejorando el microclima + bajando consumo
de enérgia
- Un arbol individual Fagus sylvatica 25m alto /
corona de dia. 14m / superficie de 160m2
produje el siguente estatisticas...
H2O : consumo de 0,96 kg / hora
CO2 : consumo de 2,35 kg / hora
O2 : produje 1,71 kg / hora
(suficiente para "oxigenar"
10 personas)
Azucar: produje 1,60 kg / hora
A Bernatzky "The Contribution of Trees and Green
Spaces to a Town Climate, Energy & Buildings"
1995
- Un arbol individual se produje un efecto
frigorifico de 680 Wattios / hora . 96% del agua
absorbado por un arbol está traspirado al aire
Peter Costa " Constructive Use of Vegetation in
Commercial Buildings" 1992
- La cosecha del SeaWater Greenhouse se produje

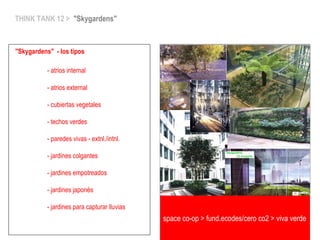

"Skygardens" - los tipos
- atrios internal
- atrios external
- cubiertas vegetales
- techos verdes
- paredes vivas - extnl./intnl.
- jardines colgantes
- jardines empotreados
- jardines japonés
- jardines para capturar lluvias

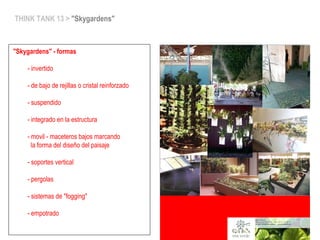

"Skygardens" - formas
- invertido
- de bajo de rejillas o cristal reinforzado
- suspendido
- integrado en la estructura
- movil - maceteros bajos marcando
la forma del diseño del paisaje
- soportes vertical
- pergolas
- sistemas de "fogging"
- empotrado

"Skygardens" - ejemplares

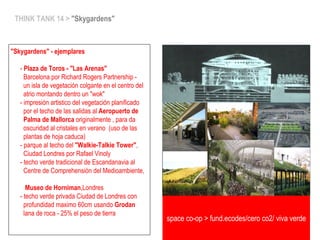

- Plaza de Toros - "Las Arenas"
Barcelona por Richard Rogers Partnership -
un isla de vegetación colgante en el centro del
atrio montando dentro un "wok"
- impresión artistico del vegetación planificado
por el techo de las salidas al Aeropuerto de
Palma de Mallorca originalmente , para da
oscuridad al cristales en verano (uso de las
plantas de hoja caduca)
- parque al techo del "Walkie-Talkie Tower",
Ciudad Londres por Rafael Vinoly
- techo verde tradicional de Escandanavia al
Centre de Comprehensión del Medioambiente,
Museo de Horniman,Londres
- techo verde privada Ciudad de Londres con
profundidad maximo 60cm usando Grodan
lana de roca - 25% el peso de tierra
space co-op > fund.ecodes/cero co2/ viva verde

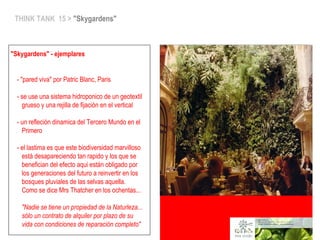

- "pared viva" por Patric Blanc, Paris
- se use una sistema hidroponico de un geotextil
grueso y una rejilla de fijación en el vertical
- un refleción dinamica del Tercero Mundo en el
Primero
- el lastima es que este biodiversidad marvilloso
está desapareciendo tan rapido y los que se
benefician del efecto aqui están obligado por
los generaciones del futuro a reinvertir en los
bosques pluviales de las selvas aquella.
Como se dice Mrs Thatcher en los ochentas...
"Nadie se tiene un propiedad de la Naturleza...
sólo un contrato de alquiler por plazo de su
vida con condiciones de reparación completo"

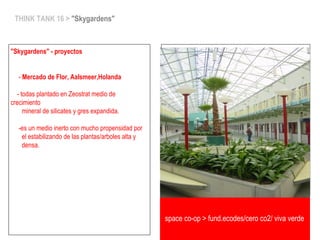

"Skygardens" - proyectos
- Mercado de Flor, Aalsmeer,Holanda
- todas plantado en Zeostrat medio de
crecimiento
mineral de silicates y gres expandida.
-es un medio inerto con mucho propensidad por
el estabilizando de las plantas/arboles alta y
densa.
space co-op > fund.ecodes/cero co2/ viva verde

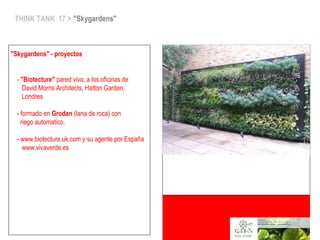

"Skygardens" - proyectos
- "Biotecture" pared viva, a los oficinas de
David Morris Architects, Hatton Garden,
Londres
- formado en Grodan (lana de roca) con
riego automatico.
- www.biotecture.uk.com y su agente por España
www.vivaverde.es

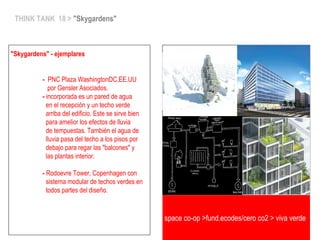

- PNC Plaza WashingtonDC,EE.UU
por Gensler Asociados.
- incorporada es un pared de agua
en el recepción y un techo verde
arriba del edificio. Este se sirve bien
para amelior los efectos de lluvia
de tempuestas. También el agua de
lluvia pasa del techo a los pisos por
debajo para regar las "balcones" y
las plantas interior.
- Rodoevre Tower, Copenhagen con
sistema modular de techos verdes en
todos partes del diseño.

- Eco.Lab por Weber Thompson,Seattle,EE.UU
premiado 1º a "Greenbuild" 2008
- Estrellando muchisimas innovaciónes verde
incluyendo tubos de tierra para conducir aire
fresca del cupolas de los arboles en parques
adjuntado dentro del edificio directemente
- También se usa extensivemente jardines interior
hidroponico en la sistema de depuración de
aguas gris.
- Las placas solar son rotativas en un axis para
extender oscuridad en verano a las plantas inter-
ior cerca de las cristales en cada piso.

- Anara Tower, Dubai por Atkins Arquitectos
- "Skygardens" en el proyecto por Foster +
Partners, "Beach Road", Singapura

- Dubai Tower con plataformas internas por
plantación.
- Tanmiya Tower,Kuwait por HOK Architectos
- un "oasis" asimetrico al 20ª planta

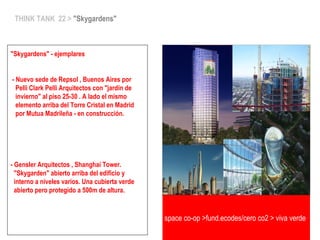

- Nuevo sede de Repsol , Buenos Aires por
Pelli Clark Pelli Arquitectos con "jardin de
invierno" al piso 25-30 . A lado el mismo
elemento arriba del Torre Cristal en Madrid
por Mutua Madrileña - en construcción.
- Gensler Arquitectos , Shanghai Tower.
"Skygarden" abierto arriba del edificio y
interno a niveles varios. Una cubierta verde
abierto pero protegido a 500m de altura.

- Diseño por Perkins + Will - torres que sugiere
un efecto de curvas de niveles.
- Esquema por Banco de America,EE.UU , atrio
Rio de Juneiro de Rank Xerox en los setentas
por Roberto Burle Marx y interior del atrio
Parlemento Europeo en Estrasbourgo
reflejando forma vertical de plantación.
El diseño demostra el uso de hilos de cables
fibre optico como soportes vertical por las
especies colgantes del techo vertical.

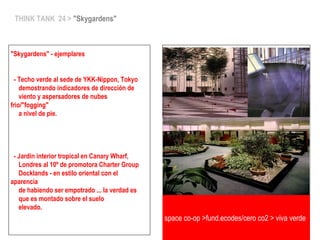

- Techo verde al sede de YKK-Nippon, Tokyo
demostrando indicadores de dirección de
viento y aspersadores de nubes
frio/"fogging"
a nivel de pie.
- Jardin interior tropical en Canary Wharf,
Londres al 10º de promotora Charter Group
Docklands - en estilo oriental con el
aparencia
de habiendo ser empotrado ... la verdad es
que es montado sobre el suelo
elevado.

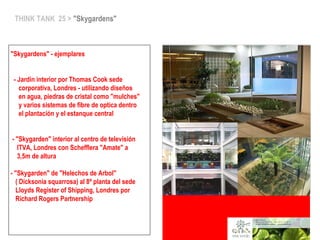

- Jardin interior por Thomas Cook sede
corporativa, Londres - utilizando diseños
en agua, piedras de cristal como "mulches"
y varios sistemas de fibre de optica dentro
el plantación y el estanque central
- "Skygarden" interior al centro de televisión
ITVA, Londres con Schefflera "Amate" a
3,5m de altura
- "Skygarden" de "Helechos de Arbol"
( Dicksonia squarrosa) al 8ª planta del sede
Lloyds Register of Shipping, Londres por
Richard Rogers Partnership

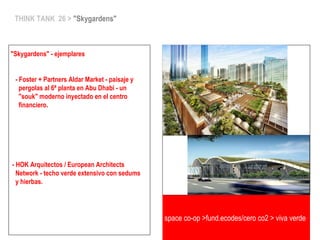

- Foster + Partners Aldar Market - paisaje y
pergolas al 6ª planta en Abu Dhabi - un
"souk" moderno inyectado en el centro
financiero.
- HOK Arquitectos / European Architects
Network - techo verde extensivo con sedums
y hierbas.

- Mile End Tower - concepto por el este de
Londres con "Skygardens" - un torre auto-
sostenible con viviendas, oficinas, tiendas
y centros de ocio todo incorporado dentro.
- Foster + Partners Russia Tower, Moscu.
ofreciedo una espina central de "Skygardens"
por todo su 118 niveles. En construción.

- Diseño en concepto con "sea containers"
para conseguir ahorras de costes
significativo... para se permite un presup-
mejor en paisaje de "Skygardens"
- Edificio por Eduoard Francois, Paris
mostrando el uso extensivo de bambu al
elevaciones exterior como un disfrace
sencillo
- Esquema de plataformas fino con vegetación
extensivo como un columna central verde.

- Edificio concepto por Bill McDonagh,
guru de edificios verde y autor del
protocolo "Cuna a Cuna" . "Skygardens"
executado en EE.UU por Ford Motor Co,
Michigan y el sede de Gap. Su filosofia
subraya la inportancia de captación de
aguas de lluvias de tormentas. En Alemania
los gobiernos provinciales se abona a los
promotores entre €15,00/m2 de techo verde
y descuenta de 50% del impuestos de
gestión de agua de lluvia de tormentas!
También abajo del estudios en Alemania que
un techo verde tiene 20 veces menos riesgo
de un incendio... la industria de seguros se
ofrecen descuentas hasta 20% por edificios
con techos verdes. Ciudades impulsando
techos verdes incluye
Seattle,Portland,Atlanta
Nueva York, Minneapolis, San Francisco,
Toronto,Tokio,Basel,Zurich,Malmö,Sheffield,

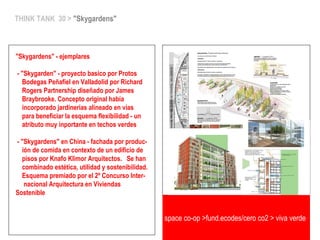

- "Skygarden" - proyecto basico por Protos
Bodegas Peñafiel en Valladolid por Richard
Rogers Partnership diseñado por James
Braybrooke. Concepto original había
incorporado jardinerias alineado en vias
para beneficiar la esquema flexibilidad - un
atributo muy inportante en techos verdes
- "Skygardens" en China - fachada por produc-
ión de comida en contexto de un edificio de
pisos por Knafo Klimor Arquitectos. Se han
combinado estética, utilidad y sostenibilidad.
Esquema premiado por el 2º Concurso Inter-
nacional Arquitectura en Viviendas
Sostenible

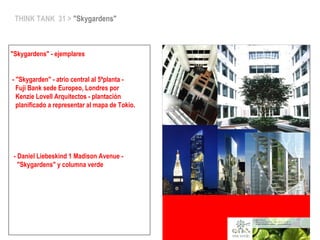

- "Skygarden" - atrio central al 5ªplanta -
Fuji Bank sede Europeo, Londres por
Kenzie Lovell Arquitectos - plantación
planificado a representar al mapa de Tokio.
- Daniel Liebeskind 1 Madison Avenue -
"Skygardens" y columna verde

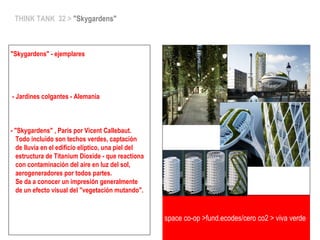

- Jardines colgantes - Alemania
- "Skygardens" , Paris por Vicent Callebaut.
Todo incluido son techos verdes, captación
de lluvia en el edificio elíptico, una piel del
estructura de Titanium Dioxide - que reactiona
con contaminación del aire en luz del sol,
aerogeneradores por todos partes.
Se da a conocer un impresión generalmente
de un efecto visual del "vegetación mutando".

- El "Walkie-Talkie Tower" por Rafael Vinoly
en el Ciudad de Londres.
El parque más arriba esta arriba al publico
al fin de semana y durante la semana laboral
se sirve como un atración por los trabajadores
dentro el edificio a la hora de comer y al fin
del día. En este sentido los "Skygardens"
funciona como "Skyparks" por relajación y
ocio en una zona muy brutal y con escasez
de espacios verdes.

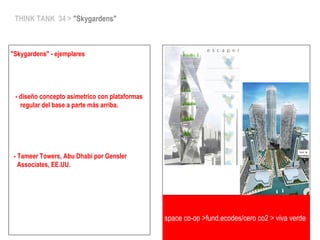

- diseño concepto asimetrico con plataformas
regular del base a parte más arriba.
- Tameer Towers, Abu Dhabi por Gensler
Associates, EE.UU.

"Skygardens" - beneficios
- M.Kohler ha informado la conferencia sobre
Techos Verdes en 2007 en EE.UU lo que las
placas solar pudrían ser 6% más eficaz en
cuanto a los kilowattios generado si están
montado dentro una esquema de vegetación
extensivo o intensivo.
- Se aparece que un relacción simbiotico esta en
marcha aqui mismo...el propietario se beneficia
de una alta rendamiento de su placas fotovoltaica
- por 400kW instalación al techo está se traducen
a una rentabilidad extra de €14.400 al año con
suministro al red y subvenciones - y las plantas
se benefician del protección de sol y por lo tanto
se produjen un biodiversidad incrementado.
- En estudios en Reino Unido y EE.UU un techo
verde bajan temperaturas de 32ºC. (asfalto) a
15ºC. cuando el ambiente era 18,4ºC.

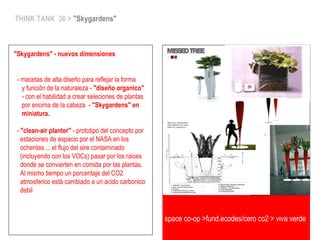

"Skygardens" - nuevos dimensiones
- macetas de alta diseño para reflejar la forma
y función de la naturaleza - "diseño organico"
- con el habilidad a crear seleciones de plantas
por encima de la cabeza - "Skygardens" en
miniatura.
- "clean-air planter" - prototipo del concepto por
estaciones de espacio por el NASA en los
ochentas ... el flujo del aire contaminado
(incluyendo con los VOCs) pasar por los raices
dondé se convierten en comida por las plantas.
Al mismo tiempo un porcentaje del CO2
atmosferico está cambiado a un acido carbonico
debil

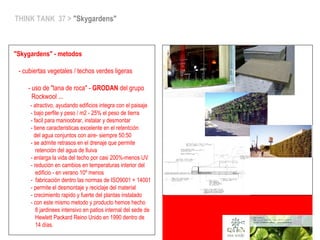

"Skygardens" - metodos
- cubiertas vegetales / techos verdes ligeras
- uso de "lana de roca" - GRODAN del grupo
Rockwool ...
- atractivo, ayudando edificios integra con el paisaje
- bajo perfile y peso / m2 - 25% el peso de tierra
- facil para manioobrar, instalar y desmontar
- tiene caracteristicas excelente en el retentción
del agua conjuntos con aire- siempre 50:50
- se admite retrasos en el drenaje que permite
retención del agua de lluiva
- enlarga la vida del techo por casi 200%-menos UV
- redución en cambios en temperaturas interior del
edificio - en verano 10º menos
- fabricación dentro las normas de ISO9001 + 14001
- permite el desmontaje y reciclaje del material
- crecimiento rapido y fuerte del plantas instalado
- con este mismo metodo y producto hemos hecho
8 jardinees intensivo en patios internal del sede de
Hewlett Packard Reino Unido en 1990 dentro de
14 días.

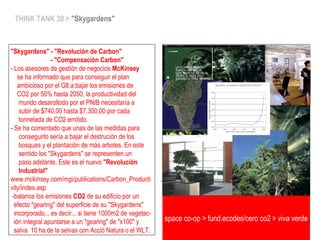

"Skygardens" - "Revolución de Carbon"
- "Compensación Carbon"
- Los asesores de gestión de negocios McKinsey
se ha informado que para conseguir el plan
ambicioso por el G8 a bajar los emisiones de
CO2 por 50% hasta 2050, la productividad del
mundo desarollodo por el PNIB necesitaría a
subir de $740,00 hasta $7.300,00 por cada
tonnelada de CO2 emitido.
- Se ha comentado que unas de las medidas para
conseguirlo sería a bajar el destrución de los
bosques y el plantación de más arboles. En este
sentido los "Skygardens" se representen un
paso adelante. Este es el nuevo "Revolución
Industrial"
www.mckinsey.com/mgi/publications/Carbon_Producti
vity/index.asp
-balance los emisiones CO2 de su edificio por un
efecto "gearing" del superficie de su "Skygardens"
incorporado... es decir... si tiene 1000m2 de vegetac-
ión integral apuntarse a un "gearing" de "x100" y
salva 10 ha.de la selvas con Acció Natura o el WLT.

"Skygardens"
En un contexto "verde", las empresas se asemejan a
ciertas criaturas:
La "Guía Verde de Empresas" destaca a cuatro:
El Buey...El Perro Guía...El Zorro...El Delfín
Las prioridades del "delfín" incluyen el calentamiento
del planeta / el desarrollo sostenible/
energías eficientes / energías alternativas /
investigación sobre equilibrio ecológico /
reducción de residuos / educación y formación /
comunicaciones - internas/externas/globales /
el tercer mundo
"Estrategia del Delfín"
De naturaleza investigadora e interactiva
Un ejemplo del "Mundo Natural" - muy popular entre
los seres humanos.Al concentrarse hoy en los
asuntos del mañana, demuestran su compromiso con
la creación de soluciones sostenibles y rentables.
Profundamente inteligentes y altamente sociales. Los
delfines aprenden con rapidez y disfrutan
aprendiendo. ¡Nos vemos en el agua!

"Skygardens"
- Es cierto que en esto momento el más
innovativo esquemas y diseños son
de los Estados Unidos. Con el adopción
del las normativas de "US Green Building
Council " - la sistema LEED - en Europa,
el Medio Oriente y el Extremo Oriente
combinado con el nuevo administratión en
Washington a partir de enero 2009, el
papel de los "Skygardens" podría ser
muy significativo en el luchar contra
el cambio climatico.

“como ir a verde no quedarse sin blanco”

Skygardensv21 fv171208

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Skygardensv21 fv171208

Más de Chris Ellwood

Último

Skygardensv21 fv171208
