El documento describe los componentes y funciones de equipos inalámbricos como acces points, switches inalámbricos y routers. Define cada dispositivo y explica cómo permiten la conexión y comunicación entre dispositivos en una red, a pesar de tener sistemas operativos diferentes. También describe las partes, conectores, estándares y usos de cada equipo.

1. Equipos Inalámbricos<br />Técnico en Sistemas<br />Natalia Holguín Correa<br />85735<br />EDWIN ALEXANDER GOMEZ ROBBY<br />17/09/2010<br />Solución<br />Equipos Inalámbricos<br />Analizar y describir físicamente:<br />Acces Point<br />Funcionamiento básico de un Access Point<br /> El Access Point se encuentra conectado en una red local inalámbrica (WLAN).<br />Los dispositivos inalámbricos externos le envían la petición de acceso a los recursos de la red (Internet, E-mail, impresión, Chat, etc.).<br />El Access Point se encarga de determinar en base a su configuración, que dispositivos están autorizados a acceder a la red y cuáles no.<br />Definición de Access Point<br />Significa punto de acceso. Se trata de un dispositivo utilizado en redes inalámbricas de área local (WLAN - Wireless Local Área Network), una red local inalámbrica es aquella que cuenta con una interconexión de computadoras relativamente cercanas, sin necesidad de cables, estas redes funcionan a base de ondas de radio específicas. El Access Point entonces se encarga de ser una puerta de entrada a la red inalámbrica en un lugar específico y para una cobertura de radio determinada, para cualquier dispositivo que solicite acceder, siempre y cuando esté configurado y tenga los permisos necesarios.<br />Características generales del Access Point<br />Permiten la conexión de dispositivos inalámbricos a la WLAN, como: teléfonos celulares modernos, Netbook, Laptop, PDA, Notebook e inclusive otros Access Point para ampliar las redes.También cuentan con soporte para redes basadas en alambre (LAN - Local Área Network), que tienen un puerto RJ45 que permite interconectarse con Switch inalámbrico y formar grandes redes entre dispositivos convencionales e inalámbricos.La tecnología de comunicación con que cuentan es a base de ondas de radio, capaces de traspasar muros, sin embargo entre cada obstáculo esta señal pierde fuerza y se reduce su cobertura.El Access Point puede tener otros servicios integrados como expansor de rango y ampliar la cobertura de la red.Cuentan con un alcance máximo de de cobertura, esto dependiendo el modelo, siendo la unidad de medida el radio de alcance que puede estar desde 30 metros (m) hasta mas de 100m.Cuentan con una antena externa para la correcta emisión y recepción de ondas, así por ende, una correcta transmisión de la información.<br />Función Bridge ó puente del Access Point<br />Una red inalámbrica tiene una doble función: interconectar computadoras y dispositivos cercanos entre sí y la segunda es la de proveer de servicios de Internet a los dispositivos. Un servidor ó un Módem inalámbrico de un proveedor de Internet es el encargado de recibir la señal y distribuirla a la red local. Sin embargo, el servidor cuenta con un sistema operativo específico (Novell®, Microsoft Windows NT®, Linux Apache, etc.) y cada dispositivo que se conecta a la red cuenta con el propio.<br />Los sistemas operativos básicamente son incompatibles entre sí y los usuarios que acceden a la red local generalmente tendrán en sus dispositivos sistemas operativos muy diferentes a los del servidor como: MacOS® Leopard, Linux Ubuntu, GoogleOS® Chrome, Microsoft® Windows Vista, etc.; es en este momento en el que un dispositivo como el Access Point puede funcionar como puente entre todos ellos y evitar que se interrumpa la comunicación, lo que hace es permitir la comunicación entre dispositivos a pesar de las diferentes plataformas, siendo cada una la encargada de interpretar los datos recibidos. También permite evaluar la información, realizando actividades de limpieza, seguridad y filtro con la información, así como descongestionador de redes dividiendo las redes en subredes y enviando la información de manera paralela y por lo tanto mas velozmente.<br />Partes que componen un Access Point<br />Internamente cuenta con todos los circuitos electrónicos necesarios para la conexión inalámbrica, externamente cuenta con las siguientes partes:<br />1.- Cubierta: Se encarga de proteger los circuitos internos y da estética al producto.2.- Indicadores: Permiten visualizar la actividad en la red.3.- Antena: Recibe y envía la señal de manera más fiable.4.- Conector RJ45: Permite interconectar la red inalámbrica con una red basada en cables.5.- Conector DC: Recibe la corriente eléctrica desde un adaptador AC/DC, necesaria para su funcionamiento.<br />Conectores y puertos del Access Point<br />Los Access Point se encuentran diseñados para redes inalámbricas, pero también permiten la conexión a redes basadas en cable (LAN), por lo que pueden contar con el siguiente conector:<br />ConectorCaracterísticasImagenConector AC/DCIntroduce corriente directa, transformada desde el enchufe doméstico por medio de un adaptador.RJ45 (Registred Jack 45)Es un conector de 8 terminales, utilizado para interconectar equipos de cómputo, permite velocidades de transmisión de 10/100/1000 Megabits por segundo (Mbps) y es el mas utilizado actualmente.<br />Estándares del Access Point <br />Los Access Point se encuentran diseñados para funcionar con ciertos estándares ó protocolos (reglas de comunicación establecidas), se pueden encontrar para redes Wi-Fi (Wireless Fidelity), e incluso para redes BlueTooth, sin embargo las mas utilizadas son las primeras: <br />Estándar CaracterísticasVelocidad (Mbps)IEEE 802.11b (Wireless B)Es uno de los primeros estándares populares que aún se utiliza.1 / 2 /5.5 / 11 MbpsIEEE 802.11g (Wireless G) / Super GTrabaja en la banda de frecuencia de 2.4 GHz solamente.11 / 22 / 54 / 108 MbpsIEEE 802.11n (Wireless N)Utiliza una tecnología denominada MIMO (que por medio de múltiples antenas trabaja en 2 canales), frecuencia 2.4 GHz y 5 GHz simultáneamente.Hasta 300 MbpsBluetoothSe trata de una tecnología de transmisión inalámbrica por medio de ondas de radio de corto alcance (1, 20 y 100 m a la redonda dependiendo la versión). Las ondas pueden incluso ser capaces de cruzar cierto tipo de materiales, incluyendo muros.Hasta 1 Mbps<br />Usos específicos del Access Point<br />Se utilizan para permitir el acceso de diversos dispositivos a la red inalámbrica de área local (WLAN), así como de interconectarlos y permitir el acceso a diversos servicios como Internet ó comunicación entre ellos. Dependiendo el modelo y su ubicación, estos pueden tener un ancho radio de alcance pero pueden perderla en caso de obstáculos como muros, maquinaria, vehículos, etc.<br />Switch<br />Definición de Switch inalámbrico<br />Switch traducido significa interruptor. Se trata de un dispositivo utilizado en redes de área local inalámbrica (WLAN - Wireless Local Área Network), una red local inalámbrica es aquella que cuenta con una interconexión de computadoras relativamente cercanas sin necesidad de cables, ya que se comunican por medio de ondas de radio. La función primordial del Switch inalámbrico es unir varias redes entre sí sin examinar la información, lo que le permite trabajar de manera muy veloz, ya que solo evalúa la dirección de destino, aunque actualmente se combinan con la tecnología Router para actuar como filtros y evitar el paso de tramas de datos dañadas.<br />Características generales del Switch inalámbrico<br />Permiten la conexión de distintas redes de área local inalámbrica (WLAN).Se encargan de solamente determinar el destino de los datos \"
Cut-Throught\"
.Si tienen la función de Router integrado, utilizan el modo \"
Store-And-Forward\"

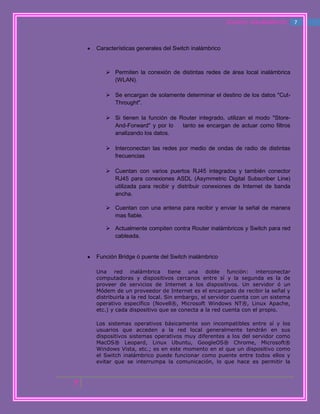

y por lo tanto se encargan de actuar como filtros analizando los datos.Interconectan las redes por medio de ondas de radio de distintas frecuenciasCuentan con varios puertos RJ45 integrados y también conector RJ45 para conexiones ASDL (Asymmetric Digital Subscriber Line) utilizada para recibir y distribuir conexiones de Internet de banda ancha.<br />Cuentan con una antena para recibir y enviar la señal de manera mas fiable.Actualmente compiten contra Router inalámbricos y Switch para red cableada.<br />Función Bridge ó puente del Switch inalámbrico<br />Una red inalámbrica tiene una doble función: interconectar computadoras y dispositivos cercanos entre sí y la segunda es la de proveer de servicios de Internet a los dispositivos. Un servidor ó un Módem de un proveedor de Internet es el encargado de recibir la señal y distribuirla a la red local. Sin embargo, el servidor cuenta con un sistema operativo específico (Novell®, Microsoft Windows NT®, Linux Apache, etc.) y cada dispositivo que se conecta a la red cuenta con el propio.<br />Los sistemas operativos básicamente son incompatibles entre sí y los usuarios que acceden a la red local generalmente tendrán en sus dispositivos sistemas operativos muy diferentes a los del servidor como MacOS® Leopard, Linux Ubuntu, GoogleOS® Chrome, Microsoft® Windows Vista, etc.; es en este momento en el que un dispositivo como el Switch inalámbrico puede funcionar como puente entre todos ellos y evitar que se interrumpa la comunicación, lo que hace es permitir la comunicación entre dispositivos a pesar de las diferentes plataformas y cada uno de ellos se encarga de interpretar los datos recibidos. También permite evaluar la información, realizando actividades de limpieza, seguridad y filtro con la información, así como descongestionador de redes dividiendo las redes en subredes y enviando la información de manera paralela y por lo tanto más velozmente.<br />Partes que componen un Switch inalámbrico<br />Internamente cuenta con todos los circuitos electrónicos necesarios para la interconexión de redes inalámbricas, externamente cuenta con las siguientes partes:<br />1. Cubierta: se encarga de proteger los circuitos internos y da estética al producto.2. Indicadores: permiten visualizar la actividad en la red.3. Antena: recibe y envía la señal de manera más fiable.Conector RJ45: permite interconectar la red inalámbrica con una red basada en cables.Conector DC: recibe la corriente eléctrica desde un adaptador AC/DC necesaria para su funcionamiento.<br />Conectores y puertos del Switch inalámbrico<br />Los Switch cuentan con el siguiente conector:<br />ConectorCaracterísticasImagenConector de alimentación DCSe trata de un conector que recibe la corriente directa desde un adaptador especial que la transforma desde el enchufe de corriente.RJ45 (Registred Jack 45)Es un conector de 8 terminales, utilizado para interconectar equipos de cómputo, permite velocidades de transmisión de 10/100/1000 Megabits por segundo (Mbps) y es el mas utilizado actualmente.<br />Estándares de redes para el Switch inalámbrico<br />Los Switches inalámbricos se encuentran diseñados para funcionar con ciertos estándares ó protocolos (reglas de comunicación establecidas), las mas comunes son las siguientes:<br />NombreEstándarVelocidad (Megabits por segundo)CaracterísticasEthernetIEEE 802.3 (10BASET)10 / 100 MbpsSe utilizan en todo tipo de redes basadas en cable en escuelas, hospitales, hogares, etc.EthernetIEEE 802.3u (10BASETX)100 MbpsAlta velocidad, soporta cableado de hasta 100 m, para cable UTP.Wireless BIEEE802.11b11 MbpsTrabaja en la banda de frecuencia de 2.4 GHz solamente, compartible con velocidades menores.Wireless GIEEE802.11g11 / 22 / 54 MbpsTrabaja en la banda de frecuencia de 2.4 GHz solamente.<br />Usos específicos del Switch inalámbrico<br />Se utilizan para la rápida interconexión de redes inalámbricas, sin embargo si cuentan con la función de Bridge, se ralentiza su funcionamiento, ya que se dedicarán a buscar errores en la información, pero en cuestiones de seguridad es mejor que utilicen en tal modo.<br />Router<br />Funcionamiento de un Router<br />El Router puede estar conectado a la red telefónica y recibir servicio de Internet.<br />El Router interconecta redes cableadas (LAN) y permite proveer de servicios a los equipos que hagan la petición.<br />También permite determinar caminos alternos para que los datos fluyan de manera más eficiente.<br />Definición de Router<br />Router traducido significa ruteador lo que podemos interpretar como simplemente guía. Se trata de un dispositivo utilizado en redes de área local (LAN - Local Área Network), una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas, por medio de cables. El Router permite la interconexión de redes LAN y su función es la de guiar los paquetes de datos para que fluyen hacia la red correcta e ir determinando que caminos debe seguir para llegar a su destino, básicamente para los servicios de Internet, los cuáles recibe de otro dispositivo como un módem del proveedor de Internet de banda ancha.<br />Características generales del Router<br />Permiten la conexión a la LAN desde otras redes, así como de las computadoras que así lo soliciten, principalmente para proveer de servicios de Internet.<br />Se puede interconectar con redes WLAN (Wireless Local Área Network), por medio de dispositivo inalámbricos como Access Point ó Routers Wi-Fi (Wireless Fidelity).<br />Permiten la conexión ADSL (Asymmetric Digital Subscriber Line), la cuál permite el manejo de Internet de banda ancha y ser distribuido hacia otras computadoras por medio de cables UTP.<br />La tecnología ASDL (Asymmetric Digital Subscriber Line) ó suscripción en línea digital asimétrica, tiene la capacidad de utilizar la línea telefónica convencional y subdividir en frecuencias, esto para incorporar varios servicios a la vez (telefonía, Internet y televisión de paga). En el caso de la telefonía solo hace falta muy poco ancho de banda para las conversaciones, mientras que para el envío de datos se incorpora una banda media y para recibir datos se utiliza un ancho muy alto, de allí el nombre de Asymmetric. Con estas características anteriores es posible que se tenga Internet de alta velocidad, ya que el recibir los datos es mucho más veloz que el envió de los mismos.2000250871220 Las velocidades promedio de descarga de datos ó \"
Downstream\"
es de 24 Megabit por segundo (Mbps) mientras que el envío de datos \"
Upstream\"

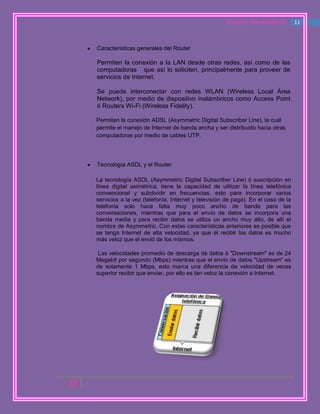

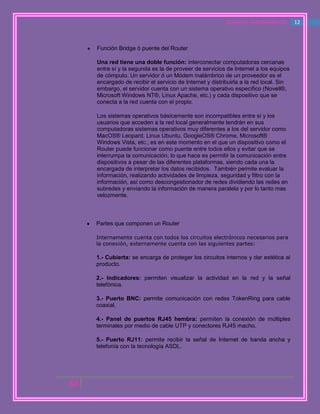

es de solamente 1 Mbps, esto marca una diferencia de velocidad de veces superior recibir que enviar, por ello es tan veloz la conexión a Internet.<br />Tecnología ASDL y el Router<br />Función Bridge ó puente del Router<br />Una red tiene una doble función: interconectar computadoras cercanas entre sí y la segunda es la de proveer de servicios de Internet a los equipos de cómputo. Un servidor ó un Módem inalámbrico de un proveedor es el encargado de recibir el servicio de Internet y distribuirla a la red local. Sin embargo, el servidor cuenta con un sistema operativo específico (Novell®, Microsoft Windows NT®, Linux Apache, etc.) y cada dispositivo que se conecta a la red cuenta con el propio.<br />Los sistemas operativos básicamente son incompatibles entre sí y los usuarios que acceden a la red local generalmente tendrán en sus computadoras sistemas operativos muy diferentes a los del servidor como MacOS® Leopard, Linux Ubuntu, GoogleOS® Chrome, Microsoft® Windows Vista, etc.; es en este momento en el que un dispositivo como el Router puede funcionar como puente entre todos ellos y evitar que se interrumpa la comunicación; lo que hace es permitir la comunicación entre dispositivos a pesar de las diferentes plataformas, siendo cada una la encargada de interpretar los datos recibidos. También permite evaluar la información, realizando actividades de limpieza, seguridad y filtro con la información, así como descongestionador de redes dividiendo las redes en subredes y enviando la información de manera paralela y por lo tanto mas velozmente.<br />Partes que componen un Router<br />Internamente cuenta con todos los circuitos electrónicos necesarios para la conexión, externamente cuenta con las siguientes partes:<br />1.- Cubierta: se encarga de proteger los circuitos internos y dar estética al producto. <br />2.- Indicadores: permiten visualizar la actividad en la red y la señal telefónica.<br />3.- Puerto BNC: permite comunicación con redes TokenRing para cable coaxial.<br />4.- Panel de puertos RJ45 hembra: permiten la conexión de múltiples terminales por medio de cable UTP y conectores RJ45 macho.<br />5.- Puerto RJ11: permite recibir la señal de Internet de banda ancha y telefonía con la tecnología ASDL.<br />6.- Conector DC: recibe la corriente eléctrica desde un adaptador AC/DC necesaria para su funcionamiento.<br />Conectores y puertos del Router<br />Los Router pueden contar con los siguientes conectores:<br />ConectorCaracterísticasImagenConector DCConector de 2 terminales, para recibir corriente directa desde el adaptador AC/DC.RJ45 (Registred Jack 45)Es un conector de 8 terminales, utilizado para interconectar equipos de cómputo, permite velocidades de transmisión de 10/100/1000 Megabits por segundo (Mbps) y es el mas utilizado actualmente.RJ11 (Registred Jack 11)Es un conector de 2 ó 4 terminales, utilizado para interconectar redes telefónicas, permite velocidades de transmisión de 1 / 2 / 4 Giga bits por segundo (Gbps), esto es Internet de banda ancha vía módem.<br />Estándares del Router<br />Los Router se encuentran diseñados para funcionar con ciertos estándares ó protocolos (reglas de comunicación establecidas), se pueden encontrar para redes:<br />EstándarNormaVelocidad (Megabits por segundo)Método de acceso a la redFast EthernetIEEE 802.3u10 / 100 / 1000 MbpsAcceso múltiple con detección de portadora y detección de colisiones, actualmente es el más utilizado.EthernetIEEE 802.310 MbpsAcceso múltiple con detección de portadora y detección de colisiones.<br />Usos específicos del Router<br />Se utilizan cuándo se necesita un alto grado de precisión en la ruta que debe llevar la información, así como para interconectar redes y compartir Internet de banda ancha mientras cuente con la función para ello.<br />Que puedo configurar con un Access Point. En qué momento.<br />R//: Que puedo configurar con un Acces Point.<br />Se utilizan para permitir el acceso de diversos dispositivos a la red inalámbrica de área local (WLAN), así como de interconectarlos y permitir el acceso a diversos servicios como Internet ó comunicación entre ellos. Dependiendo el modelo y su ubicación, estos pueden tener un ancho radio de alcance pero pueden perderla en caso de obstáculos como muros, maquinaria, vehículos, etc.<br />Que puedo configurar con un Switch.<br />Se utilizan para la rápida interconexión de redes, sin embargo si cuentan con la función de Bridge, se ralentiza su funcionamiento, ya que se dedicarán a buscar errores en la información, pero en cuestiones de seguridad es mejor que utilicen en tal modo.<br /> Utilizo un Switch cuando necesito conexión de distintas redes de área local (LAN).<br />Cuando utilizo el switch?<br />R//: \"
Switch\"
, éste empieza a reconocer las direcciones \"
MAC\"
que generalmente son enviadas por cada puerto, en otras palabras, cuando llega información al \"
Switch\"
éste tiene mayor conocimiento sobre que puerto de salida es el más apropiado, y por lo tanto ahorra una carga (\"
bandwidth\"
) a los demás puertos del \"
Switch\"
, esta es una de la principales razones por la cuales en Redes por donde viaja Vídeo o CAD, se procura utilizar \"
Switches\"
para de esta forma garantizar que el cable no sea sobrecargado con información que eventualmente sería descartada por las computadoras finales, en el proceso, otorgando el mayor ancho de banda (\"
bandwidth\"
) posible a los Vídeos o aplicaciones CAD.<br />Cuando utilizo el Router<br />R//: El router se utiliza cuando se va a transferir información entre varios equipos o conectarse a internet. Utilizo un router cuando deseo navegar en el internet para la interconexión de redes informáticas. <br /> <br />Consultar como se configura una red inalámbrica haciendo uso de los equipos mencionados en esta actividad. Detallar el paso a paso. (escrito y en video).<br />R//: Configuración de una Red Inalámbrica en had hoc sin necesidad de un Access Point.<br />Lo primero que haremos es hacer \"
click\"
en el icono de nuestro software enruteador. En este caso yo estaré ocupando el Intel(R) PRO/Wireless LAN 2100 3A Mini PCI Adapter.<br />Una vez dentro del \"
Adaptador\"
o \"
enruteador\"

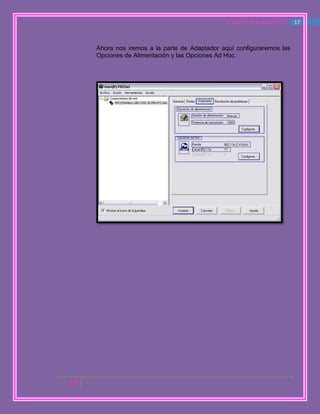

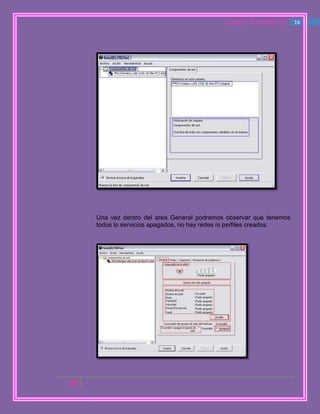

, es hora de que comencemos a configurar. Para comenzar veremos cuantos componentes tenemos en el sistema, cuales están admitidos y cuales no.<br />Una vez dentro del area General podremos observar que tenemos todos lo servicios apagados, no hay redes ni perfiles creados.<br />Ahora nos iremos a la parte de Adaptador aquí configuraremos las Opciones de Alimentación y las Opciones Ad Hoc.<br />Has \"
click\"

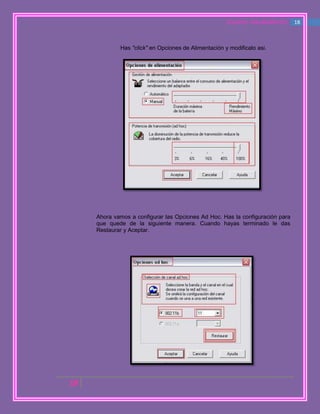

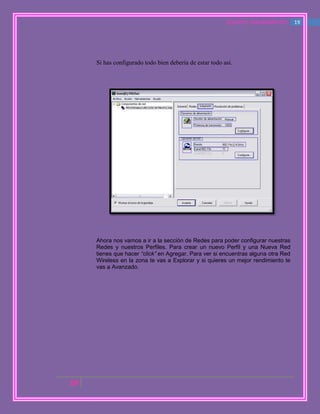

en Opciones de Alimentación y modificalo asi.<br />Ahora vamos a configurar las Opciones Ad Hoc. Has la configuración para que quede de la siguiente manera. Cuando hayas terminado le das Restaurar y Aceptar.<br />Si has configurado todo bien debería de estar todo así.<br />Ahora nos vamos a ir a la sección de Redes para poder configurar nuestras Redes y nuestros Perfiles. Para crear un nuevo Perfil y una Nueva Red tienes que hacer “click” en Agregar. Para ver si encuentras alguna otra Red Wireless en la zona te vas a Explorar y si quieres un mejor rendimiento te vas a Avanzado.<br />Has “click” en agregar y configura todo a como te voy indicando en las imágenes. Dale un nombre a tu Perfil y a tu Red SSID. En Modo de Operación, déjalo en la opción de Infraestructura: Conectar a un punto de Acceso.Ahora has clic en donde dice AP Obligatorio, y ahí pon el Acces Point de tu Router.<br />En la parte de Seguridad déjalo en ninguno para evitarte conflictos mas adelante. Además de que el WEP ya no es seguro.<br />En el área de contraseña utiliza la contraseña más segura que creas y más larga ya que usualmente los Routers traen una por defecto y averiguarla seria muy fácil.Una vez hayas terminado de dar las características de tu perfil has “click” en aceptar. Cuando hayas hecho el “click” tu perfil y el nombre de tu red ya debería de estar creado.<br />Le das “Click” en conectar y después vuelves al área General para ver que tal corre todo.<br />Inicio >>> Mis Sitios Red >>> Conexiones de Red.Abre tus conexiones de red y desactiva todo y activa la de conexiones inalámbricas.Ahora entra y has “click” en Propiedades.Has “Click” en Configurar y llena los datos. Luego has “Click” en Redes Inalámbricas. <br />En Redes Disponibles metes el perfil de tu adaptador y una vez hecho eso has “click” en actualizar y ya deberías de andar navegando.<br />[Ad Hoc]<br />IntroducciónCuando hablamos de una red Ad Hoc es cuando hablamos de una red inalámbrica pero sin el uso de AP (Puntos de Accesos). Para poder crear una Red Wireless Ad Hoc necesitaremos de un adaptador, o también conocidos como programas de enrutamiento a.C. o utilizamos el mismo que Windows nos ofrece.Una red Ad Hoc es una conexión sin necesidad de AP (acces point) entre dos o mas equipos, como yo solo tengo un equipo no lograre la conexión pero la voy a simular. Explicare paso a paso como hacer una conexión Ad Hoc pero desde mi portátil a mi router. Una conexión Ad Hoc es del router a una PC a otra PC al router, en forma de ciclo.Para crear una Red Ad Hoc se necesitan un router y un computador. Una Tarjeta PCMCIA y una tarjeta de red Ethernet aunque cualquier tarjeta de red inalámbrica esta bien. Necesitaremos también un a.C. o programa de enrutamiento, les recomiendo el Intel(R) Pro/Wireless LAN 2100 3A Mini PCI Adapter.Otro muy recomendado es el Winroute con el que podremos crear un centro de comunicaciones con diversos sistemas de conexión para poder usar Internet desde casi cualquier dispositivo existente.<br />[Instalación y Configuración]<br />Lo primero que haremos es dirigirnos a Conexiones de Red. Usualmente encontraremos aquí las tarjetas de Red Ethernet, Red LAN, Red Inalámbrica etc...<br />Para poder acceder a las opciones de red inalámbrica haremos click derecho y luego propiedades. Una vez hayamos echo eso entraremos a un menú parecido a este.<br />Lo siguiente será que veamos en funcionamiento de nuestra red inalámbrica. Para eso nos dirigiremos a la opción de \"

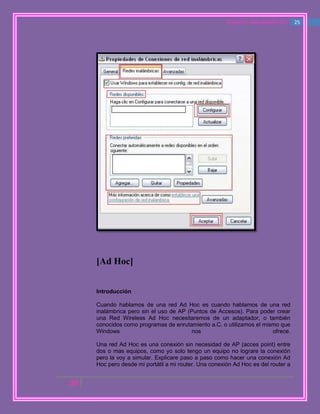

Redes inalámbricas\"

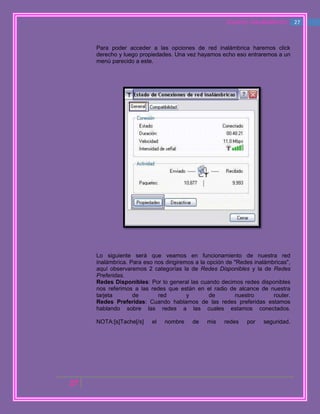

, aquí observaremos 2 categorías la de Redes Disponibles y la de Redes Preferidas. Redes Disponibles: Por lo general las cuando decimos redes disponibles nos referimos a las redes que están en el radio de alcance de nuestra tarjeta de red y de nuestro router.Redes Preferidas: Cuando hablamos de las redes preferidas estamos hablando sobre las redes a las cuales estamos conectados.NOTA:[s]Tache[/s] el nombre de mis redes por seguridad.<br />En la categoria de Redes Preferidas podemos observar las opciones siguientes agregar, quitar, propiedades.<br />Para poder darle conexión lo que haremos esNosotros daremos click izquierdo en la que dice agregar. Una vez hayamos hecho el click nos saldrá esto:<br />Configurémoslo de la siguiente manera:<br />NOTA: Si te llegas a preguntar porque deje WEP desactivado? Bueno lo hice con la meta de no tener problemas de autenticación en un futuro.Una vez hayamos dado click en aceptar veremos que ya tenemos nuestra red Ad Hoc, pero la tenemos sin conexión así que no nos sirve de nada.Para probar si nuestra red tiene funcionamiento aunque sea un poco haremos un \"
ping\"

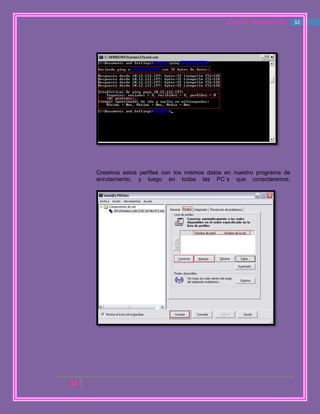

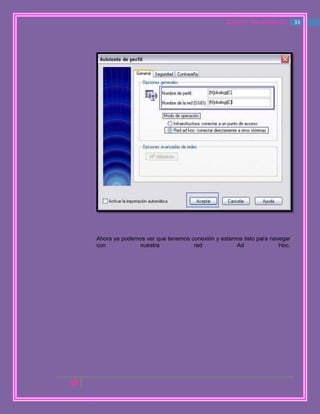

. Como? Inicio >>> Ejecutar >>> CMD >>> el comando Ping.<br />Creamos estos perfiles con los mismos datos en nuestro programa de enrutamiento, y luego en todas las PC´s que conectaremos.<br />Ahora ya podemos ver que tenemos conexión y estamos listo para navegar con nuestra red Ad Hoc.<br />Configuración de una Red Inalámbrica con Acces Point<br />En las siguientes figuras pueden observarse las diferentes vistas del equipo Linksys WRT54GC:<br /> 2.1. Paso 1: Comprobar que tiene habilitado DHCP en su PC<br />En primer lugar aclarar que en este caso no es necesario introducir el CD de instalación (Set Up Wizard and User Guide) que acompaña al equipo en su PC.<br />Para empezar la instalación hay que verificar que tiene habilitado el DHCP en su PC. <br />Para ello, vaya a “Inicio / Configuración / Conexiones de red y acceso telefónico” y haga doble click en su “Conexión de área local”. Aparecerá la ventana de estado de su conexión de área local:<br />Haga click en “Propiedades” y en la ventana que aparecerá seleccione “Protocolo Internet (TCP/IP)”:<br />Una vez seleccionado, pulse en “Propiedades”.<br />Asegúrese de que están seleccionadas las opciones “Obtener una dirección IP automáticamente” y “Obtener la dirección del servidor DNS automáticamente”. A continuación pulse “Aceptar” y en la siguiente ventana también “Aceptar”.<br />Deje abierta la ventana de “Conexiones de red y acceso telefónico” para un uso posterior de la misma.<br />2.2. Paso 2: Realizar la Conexión entre el CPVA500 y el Linksys<br />WRT54GC<br />Conectar el puerto ethernet del CPVA500 con uno de los puertos ethernet del Linksys WRT54GC con el cable de red plano que viene en la caja del Linksys WRT54GC (cable azul). Conectar también la alimentación al Linksys WRT54GC.<br />En la ventana de “Conexiones de red y acceso telefónico” desactive y vuelva a activar su “Conexión de área local”, colocándose encima del icono, pulsando el botón derecho del ratón y seleccionando la opción correspondiente (primero, “deshabilitar” y después, “habilitar”).<br />Configuración como Punto de Acceso<br />Abrir un navegador y acceder a http://192.168.1.1/<br />En la pantalla de conexión que aparece, dejar el campo “User Name” en blanco e introducir la contraseña “admin”.<br />Aparecerá la página inicial de la interfaz Web de configuración:<br />A continuación presentaremos las pantallas de la interfaz a las que hay que acceder y los parámetros a configurar para utilizar el equipo como Punto de Acceso de nuestra red inalámbrica.<br />Ficha Configuración / Configuración básica<br />En el “Tipo de Conexión a Internet” dejamos la “Configuración automática-DHCP” que viene por defecto. En la “Configuración de red” desactivamos el servidor DHCP (en nuestra red lo es el CPVA500) y seleccionamos “Guardar Configuración”. La página se volverá a cargar en unos segundos.<br />Ficha Configuración / Enrutamiento avanzado<br />Es necesario modificar el Modo de funcionamiento a “Enrutador” (por defecto está configurado como “Router”) à la notación es confusa porque el modo “Enrutador” es el necesario para funciones de “Punto de acceso”.<br />Una vez elegido el Modo de funcionamiento “Enrutador” se activa la opción<br />enrutamiento dinámico, que debemos activar. Tras los cambios, “Guardar Configuración”.<br />Ficha Inalámbrica / Configuración básica<br />Modificamos los parámetros con los siguientes valores:<br />Modo à seleccionamos “Mixto” (así podrán conectarse a la red inalámbrica<br />dispositivos tanto wireless-G como wireless-B aunque Comunitel sólo asegura el funcionamiento con el adaptador Linksys WUSB54G).<br />SSID à identificador de la red inalámbrica. Una vez elegido, debe recordarse pues cuando instalemos el adaptador de red, deberemos introducirlo y también en posteriores conexiones a la red inalámbrica. En el ejemplo, hemos elegido “comunitel”.<br />Canal inalámbrico à por defecto, 6. Puede elegirse cualquiera de los posibles.<br />Emisión SSID inalámbrica à dejar el valor por defecto “Activado”.<br />Seleccionar “Guardar Configuración”.<br />Ficha Inalámbrica / Seguridad inalámbrica<br />En esta pantalla configuraremos el mecanismo de seguridad que deseamos en nuestra red inalámbrica. Por defecto, el modo de seguridad está desactivado. Si es lo deseado, no realizar cambios y pasar a la siguiente ficha.<br />El modo de seguridad validado es WEP-128 bits. Para configurarlo, seleccionamos:<br />Modo de seguridad à WEP<br />Cifrado à 128 bit<br />Frase secreta à frase elegida por el cliente y que debe recordar para la<br />Instalación del adaptador de red Linksys WUSB54G y futuras conexiones a la red inalámbrica. En el ejemplo, hemos puesto como Frase secreta “frase elegida”.<br />Después de escribir la Frase secreta, pulsar el botón “Generar” para que se genere automáticamente una clave WEP.<br />Una vez hayan aparecido las claves generadas, pulsar “Guardar configuración”.<br />Ficha Inalámbrica / Filtro de MAC inalámbrica<br />Por defecto, el filtrado MAC está deshabilitado. Si se activa, es posible evitar o permitir el acceso a la red inalámbrica de determinadas MACs (direcciones físicas).<br />Este servicio no ha sido validado.<br />Ficha Administración / Administración<br />En esta pantalla podremos cambiar la contraseña de acceso a la interfaz web del Punto de Acceso (la que escribimos anteriormente en la pantalla de conexión, que por defecto es “admin”)à debe escribirse la contraseña elegida en “Contraseña del enrutador” y en “Confirmar contraseña”. A continuación, “Guardar configuración”. Debe recordarse para futuros accesos a la configuración vía Web del Punto de Acceso.<br />Una vez realizados estos pasos, el Linksys WRT54GC ya está funcionando como Punto de Acceso. Puede desconectar el cable de red entre la salida ethernet del Telsey CPVA500 y el puerto ethernet del Punto de Acceso.<br />En la ventana de “Conexiones de red y acceso telefónico” desactive y vuelva a activar su “Conexión de área local”, colocándose encima del icono, pulsando el botón derecho del ratón y seleccionando la opción correspondiente (primero, “deshabilitar” y después, habilitar).<br />Ahora ya puede cerrar la ventana de “Conexiones de red y acceso telefónico”.<br />Su Linksys WRT54GC ya está funcionando como Punto de Acceso. Puede proceder a instalar el adaptador de red Linksys WYSB54G siguiendo los pasos del manual correspondiente.<br />Recuperación de la Configuración por Defecto<br />Si fuese necesario recuperar la configuración por defecto del Punto de Acceso (vuelta al estado inicial), pulsar el botón RESET durante 8 segundos:<br />Configuración de una Red Inalámbrica con un Router<br />El ejemplo sirve para cualquier tipo de router inalámbrico, simplemente tenéis que tener los conceptos claros para poder configurar la red inalámbrica.<br />El primer paso para montar una red LAN inalámbrica es configurar el router y las consideraciones iníciales son:<br />Leer el manual del operador o fabricante del router para saber cómo se activa la luz de la WLAN del router (Tienen que estar encendida).<br />En algunos router la luz de la WLAN se activa pulsando un botón llamado reset con un punzón o lápiz.<br />Instalar el CD del router en un ordenador conectado a la red LAN y seguir los pasos que nos indique el CD para instalar la red inalámbrica en el router.<br />Si no tenemos el CD del router, podemos acceder a él, por Internet Explorer de Windows o Mozilla atacando la IP del router, un ejemplo es : http://192.168.1.1<br />Si no tenéis claro cual es la IP del router o puerta de enlace, realizar lo siguiente: Ir a inicio –> ejecutar y colocar el comando cmd y después picar el botón Aceptar, saldrá una pantalla del DOS, teclear en dicha pantalla el comando ipconfig (intro), la ip del router se indica con el nombre de “puerta de enlace predeterminada”, dicha IP se coloca en el navegador para poder entrar en el router vía navegador IE o Mozilla.<br />Y nos aparece una ventana para poder introducir el usuario y contraseña, para poder entrar al router y acceder a su configuración.<br />Si hemos perdido el usuario o contraseña, podemos llamar a nuestro proveedor de la línea ADSL y nos indicará el usuario o contraseña de fabrica. Si aún me lo podéis más difícil y vosotros habéis cambiado el usuario y la contraseña y no la sabéis, por la parte de atrás del router tiene un reset para recargar la configuración inicial de fabrica (En algunos aparatos se picar 3 veces seguidas). Pero podéis probar con Usuario : admin, clave 1234 o Usuario : 1234 y clave 1234 o Usuario : admin , clave : admin. o Usuario : (Sin nada), clave : (Sin nada).<br />Por fin, ya estamos dentro de la configuración del router (Ver imagen al final de la entrada) , ahora buscamos el apartado WIRELESS para poder acceder a parametrizar nuestro WI-FI.<br />Los datos a introducir son :<br />Default Channel (1 a 13) : Dejar el por defecto, (En la configuración de la red inalámbrica del PC se explicará).<br />ESSID : Nombre a dar a nuestra red inalámbrica, generalmente debajo del router está el ESSID por defecto de fabrica, es igual al de la pantalla.<br />HideSSID : El valor es true o false, en la primera fase de la instalación ponerlo a false, para poder ver el nombre de la red inalámbrica cuando configuremos nuestros ordenadores en la red LAN.<br />Ahora viene lo más importante y es el tipo de política, autorización y encriptación de nuestra red inalámbrica cara a nuestra red LAN y posibles fisgones que quieran entran a nuestro router.<br />De las 4 posibles (Ninguna, WEP, WPA o MAC), elegimos una de ellas y sólo una, no podemos elegir varias a la vez. Si los ordenadores son antiguos , personalmente cuando activo la WLAN por primera vez y no tengo ningún ordenador configurado , activo de las 4 posibles la segunda política de seguridad la WEP, eso lo realizo para poder comprobar todos los dispositivos wireless que entren a la primera, después cambio la política de seguridad a WPA-PSK en el router y compruebo si todos los ordenadores vuelven a entrar a la WLAN.<br />Pero si vuestros ordenadores son de hace pocos años, no más de dos pasar directamente a la política de seguridad WPA-PSK por estar soportado en vuestros Ordenadores y Router.<br />La política WPA-PSK o WPA-EAS puede estar soportada por el router, pero no por algunos de dispositivos WIRELESS de vuestros PC por ser antiguos, el efecto es la no conexión entre los dos dispositivos (El PC no da ningún error, simplemente no conecta).<br />La configuración de WPA-EAS la descartamos, es muy nueva y casi todos los dispositivos WIRELESS de más de dos años no la soportan. La configuración de WPA-PSK por primera vez y al no estar seguro de su funcionamiento en los dispositivos, si son antiguos los Ordenadores (Más de dos años) también la descartamos por ahora. <br />
