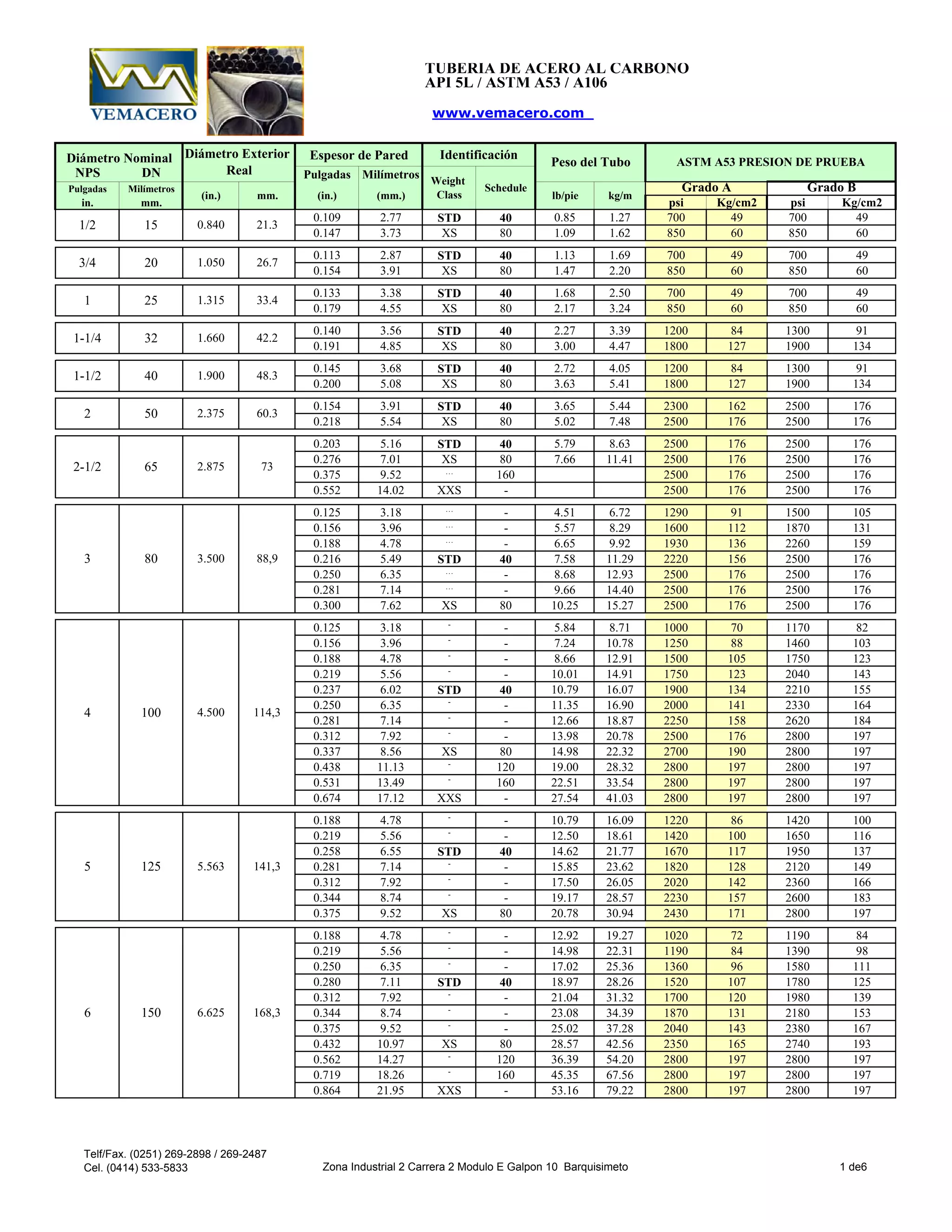

Este documento proporciona especificaciones técnicas de tubería de acero al carbono de diferentes diámetros nominales (NPS), incluyendo dimensiones externas e internas, espesores de pared, clases de peso y presiones de prueba según los estándares API 5L, ASTM A53 y A106. La información se presenta en una tabla que detalla las mediciones para tuberías desde 1/2 pulgadas hasta 6 pulgadas NPS.
In 1943 when Bonney Forge pioneered
the “Shape of Reinforcement” for branch connections, who would have thought it would fast become a
recog- nized industry standard. Today, Bon- ney Forge Branch Connections offer complete run pipe
reinforcement while avoiding cracks, fillet welds, and sharp re-entrant corner reinforcement taper-
ing at the sides, thus preventing abrupt changes in thickness where the fitting
joins the header pipe.
Arquitectura Ecléctica e Historicista en Latinoaméricaimariagsg
La arquitectura ecléctica e historicista en Latinoamérica tuvo un impacto significativo y dejó un legado duradero en la región. Surgida entre finales del siglo XIX y principios del XX, esta corriente arquitectónica se caracteriza por la combinación de diversos estilos históricos europeos, adaptados a los contextos locales.
El movimiento moderno en la arquitectura venezolana tuvo sus inicios a mediados del siglo XX, influenciado por la corriente internacional del modernismo. Aunque inicialmente fue resistido por la sociedad conservadora y los arquitectos tradicionalistas, poco a poco se fue abriendo camino y dejando una huella importante en el país.
Uno de los arquitectos más destacados de la época fue Carlos Raúl Villanueva, quien dejó un legado significativo en la arquitectura venezolana con obras como la Ciudad Universitaria de Caracas, considerada Patrimonio de la Humanidad por la UNESCO. Su enfoque en la integración de la arquitectura con el entorno natural y la creación de espacios que favorecen la interacción social, marcaron un punto de inflexión en la arquitectura venezolana.
Otro arquitecto importante en la evolución del movimiento moderno en Venezuela fue Tomás Sanabria, quien también abogó por la integración de la arquitectura con el paisaje y la creación de espacios abiertos y funcionales. Su obra más conocida es el Parque Central, un complejo urbanístico que se convirtió en un ícono de la modernidad en Caracas.
En la actualidad, el movimiento moderno sigue teniendo influencia en la arquitectura venezolana, aunque se ha visto enriquecido por nuevas corrientes y enfoques que buscan combinar la modernidad con la identidad cultural del país. Proyectos como el Centro Simón Bolívar, diseñado por el arquitecto Fruto Vivas, son ejemplos de cómo la arquitectura contemporánea en Venezuela sigue evolucionando y adaptándose a las necesidades actuales.
4. TUBERIA DE ACERO AL CARBONO
API 5L / ASTM A53 / A106
www.vemacero.com
Normas de Fabricación ASTM A53
Los tubos para conducción de fluidos tales como agua, vapor, gas y aire a altas presiones, son fabricados bajo
la norma ASTM A 53. Estos tubos son aptos para operaciones que involucran doblado, rebordeado y cualquier
otra formación en frío.
Para validar las exigencias de las normas de fabricación el fabricante realiza ensayos y verificación en los tubos
procesados en sus instalaciones. En el caso de conducción de fluidos se realizan ensayos dependiendo de la
designación comercial del tubo.
Para Designaciones Comerciales Mayores a 50 DNH (1) (2 NPS(2)): ensayo de aplastamiento, ensayo de
tracción para determinar propiedades mecánicas, análisis químico, ensayo de ultrasonido al cordón de
soldadura, verificación dimensional del tubo, ensayo gravimétrico, ensayo metalográfico, prueba hidrostática,
ensayo no destructivo e inspección visual.
Para Designaciones Comerciales Menores o Iguales a 50 DN (2 NPS): ensayo de expansión, ensayo de doblado,
ensayo de tracción para determinar propiedades mecánicas, análisis químico, verificación dimensional del tubo,
prueba hidrostática, ensayo gravimétrico, ensayo metalográfico, ensayo no destructivo e inspección visual.
Condiciones de Extremos
Biselados o Refrentados.
Roscados (según norma ANSI B1.20.1).
Acabados
Negro (acabado de laminación o con protección de aceite inhibidor de la oxidación).
Galvanizado (recubiertos de Zinc).
Barnizado (película protectora para conservación de los tubos en traslados bajo condiciones especiales o
por requerimientos del cliente).
El galvanizado del tubo en su superficie interna y externa se realiza a través de un proceso de inmersión en
caliente (“Hot-Dip”)
(1) DN: Designación comercial del producto en mil ímetros.
(2) NPS: Designación comercial del producto en pulgadas .
Telf/Fax. (0251) 269-2898 / 269-2487
Cel. (0414) 533-5833 Zona Industrial 2 Carrera 2 Modulo E Galpon 10 Barquisimeto 4 de6
5. TUBERIA DE ACERO AL CARBONO
API 5L / ASTM A53 / A106
www.vemacero.com
Propiedades Mecanicas
Grado Limite de Resistencia a la Tracción
Norma de
del Fluencia Minimo Máximo
Fabricación
Acero Mpa psi Mpa psi Mpa psi
ASTM A53 A 205 30,000 330 48,000 -- --
Tipo E (ERW)
B 240 35,000 415 60,000 -- --
Requerimientos Químicos
Porcentaje Maximo de los
Grado
Norma de Elementos
del P S
Fabricación C Mn
Acero Carbono Manganeso Fósforo Azufre
ASTM A53 A 0,25 0,95 0,05 0,045
Tipo E (ERW)
B 0,30 1,20 0,05 0,045
Telf/Fax. (0251) 269-2898 / 269-2487
Cel. (0414) 533-5833 Zona Industrial 2 Carrera 2 Modulo E Galpon 10 Barquisimeto 5 de6
6. TUBERIA DE ACERO AL CARBONO
API 5L / ASTM A53 / A106
www.vemacero.com
Normas de Fabricación API 5l
y catalogo Industrias Unicon, C.A. Petroleo v1.0
