SIMBOLOGÍA DE TUBERÍAS
Unidad 3. Simbología aplicada en planos
El dibujo de tuberías es un dibujo convencionalmente empleado para
representar el trazado de las líneas de procesos a nivel industrial.
2

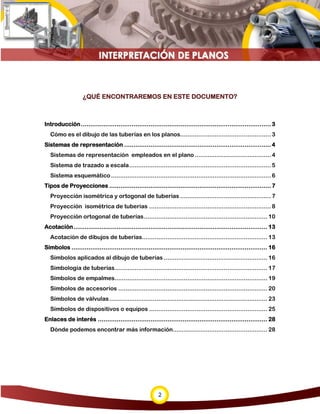

¿QUÉ ENCONTRAREMOS EN ESTE DOCUMENTO?
Introducción.....................................................................................................3
Cómo es el dibujo de las tuberías en los planos..................................................3
Sistemas de representación ..............................................................................4
Sistemas de representación empleados en el plano..........................................4
Sistema de trazado a escala..............................................................................5
Sistema esquemático........................................................................................ 6
Tipos de Proyecciones ......................................................................................7
Proyección isométrica y ortogonal de tuberías ..................................................7
Proyección isométrica de tuberías ...................................................................8
Proyección ortogonal de tuberías.................................................................... 10
Acotación....................................................................................................... 13
Acotación de dibujos de tuberías..................................................................... 13
Símbolos ........................................................................................................ 16
Símbolos aplicados al dibujo de tuberías ......................................................... 16
Simbología de tuberías.................................................................................... 17
Símbolos de empalmes.................................................................................... 19
Símbolos de accesorios .................................................................................. 20
Símbolos de válvulas....................................................................................... 23
Símbolos de dispositivos o equipos ................................................................. 25
Enlaces de interés .......................................................................................... 28
Dónde podemos encontrar más información.................................................... 28
3

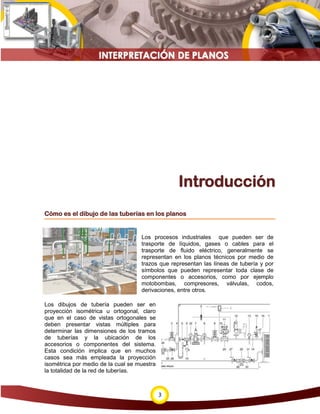

Introducción
Cómo es el dibujo de las tuberías en los planos
Los procesos industriales que pueden ser de
trasporte de líquidos, gases o cables para el
trasporte de fluido eléctrico, generalmente se
representan en los planos técnicos por medio de
trazos que representan las líneas de tubería y por
símbolos que pueden representar toda clase de
componentes o accesorios, como por ejemplo
motobombas, compresores, válvulas, codos,
derivaciones, entre otros.
Los dibujos de tubería pueden ser en
proyección isométrica u ortogonal, claro
que en el caso de vistas ortogonales se
deben presentar vistas múltiples para
determinar las dimensiones de los tramos
de tuberías y la ubicación de los
accesorios o componentes del sistema.
Esta condición implica que en muchos
casos sea más empleada la proyección
isométrica por medio de la cual se muestra
la totalidad de la red de tuberías.
4
Sistemas de representación
Sistemas de representación empleados en el plano
En el dibujo de tuberías se pueden emplear dos sistemas
de representación:
1. Sistema de trazado a escala (trazo a línea doble o
real).
2. Sistema esquemático (trazo de línea simple o
simplificada).
En ambos casos el personal encargado de montaje o de interpretación del plano
deberá estar en capacidad de interpretar y definir las características de la res o
sistema de tuberías plasmados en el plano.
5

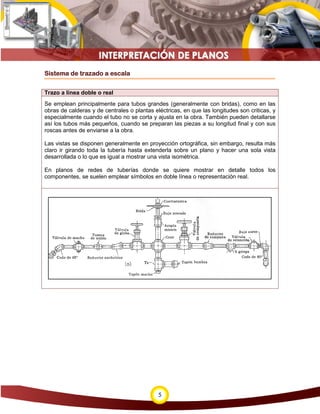

Sistema de trazado a escala
Trazo a línea doble o real
Se emplean principalmente para tubos grandes (generalmente con bridas), como en las
obras de calderas y de centrales o plantas eléctricas, en que las longitudes son criticas, y
especialmente cuando el tubo no se corta y ajusta en la obra. También pueden detallarse
así los tubos más pequeños, cuando se preparan las piezas a su longitud final y con sus
roscas antes de enviarse a la obra.
Las vistas se disponen generalmente en proyección ortográfica, sin embargo, resulta más
claro ir girando toda la tubería hasta extenderla sobre un plano y hacer una sola vista
desarrollada o lo que es igual a mostrar una vista isométrica.
En planos de redes de tuberías donde se quiere mostrar en detalle todos los
componentes, se suelen emplear símbolos en doble línea o representación real.
6

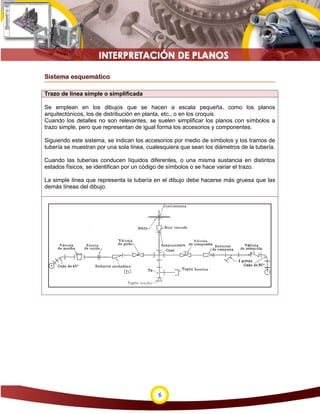

Sistema esquemático
Trazo de línea simple o simplificada
Se emplean en los dibujos que se hacen a escala pequeña, como los planos
arquitectónicos, los de distribución en planta, etc., o en los croquis.
Cuando los detalles no son relevantes, se suelen simplificar los planos con símbolos a
trazo simple, pero que representan de igual forma los accesorios y componentes.
Siguiendo este sistema, se indican los accesorios por medio de símbolos y los tramos de
tubería se muestran por una sola línea, cualesquiera que sean los diámetros de la tubería.
Cuando las tuberías conducen líquidos diferentes, o una misma sustancia en distintos
estados físicos, se identifican por un código de símbolos o se hace variar el trazo.
La simple línea que representa la tubería en el dibujo debe hacerse más gruesa que las
demás líneas del dibujo.
7
Tipos de Proyecciones
Proyección isométrica y ortogonal de tuberías
La representación de redes de tuberías en planos técnicos puede variar en función de la
posibilidad de interpretar con mayor facilidad los detalles de la red, esta condición
permite que se empleen diferentes tipos de proyección, ellas son la proyección isométrica
y la proyección ortogonal.
Proyección isométrica Proyección ortogonal
8
Proyección isométrica de tuberías

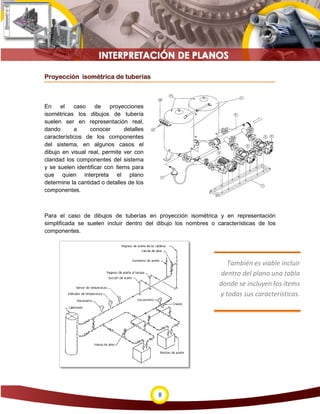

En el caso de proyecciones
isométricas los dibujos de tubería
suelen ser en representación real,
dando a conocer detalles
característicos de los componentes
del sistema, en algunos casos el
dibujo en visual real, permite ver con
claridad los componentes del sistema
y se suelen identificar con ítems para
que quien interpreta el plano
determine la cantidad o detalles de los
componentes.
Para el caso de dibujos de tuberías en proyección isométrica y en representación
simplificada se suelen incluir dentro del dibujo los nombres o características de los
componentes.
También es viable incluir
dentro del plano una tabla
donde se incluyen los ítems
y todas sus características.
9
Es importante mencionar que en ambos casos se pueden incluir las dimensiones de las
líneas de tubería, claro está que en los dibujos con representación simplificada la
interpretación es más simple y se evitan posibles equivocaciones dado que se ve en su
totalidad el trazado de las tuberías, para el caso donde no hay reducciones, se puede
especificar el diámetro y material de la tubería como nota adicional o simplemente por
medio de ítems.
Se referencian los compontes en una tabla las características relevantes:
Dimensiones Tipo de unión Material
Diámetro
brida Cobre
roscada Concreto
soldad Acero
espiga Hierro
campana Polietileno
10
Proyección ortogonal de tuberías
La representación ortogonal de tuberías es muy empleada dada la facilidad de hacer una
lectura de las dimensiones de los tramos de tubería, claro está, que por su naturaleza se
deben incluir varias vistas para poder definir todas las dimensiones, ellas serán la vista
frontal, la vista de planta o superior y una vista lateral en caso de ser necesaria.
Como la representación ortogonal incluye varias vistas, es necesario para dar claridad
incluir el contorno de las tuberías (mostrar el contorno circular de la tubería) en los casos
donde observamos el tubo por su eje y se quiere indicar que la tubería sigue un recorrido
perpendicular al plano que observamos.
11
Para el caso de la representación ortogonal también se pueden emplear los trazos dobles
o representación real y/o el trazo simple o representación simplificada como se muestra a
continuación.
En la siguiente imagen se puede observar un tramo de una red de tubería en
proyección ortogonal y representación real.
En la siguiente imagen se puede observar un tramo de una red de tubería en
proyección ortogonal y representación simplificada.
12

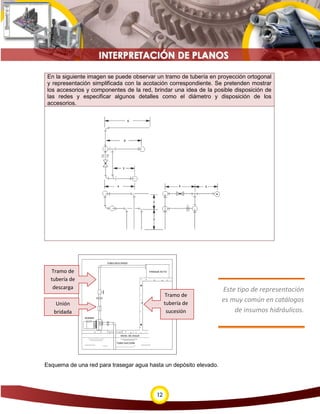

En la siguiente imagen se puede observar un tramo de tubería en proyección ortogonal
y representación simplificada con la acotación correspondiente. Se pretenden mostrar
los accesorios y componentes de la red, brindar una idea de la posible disposición de
las redes y especificar algunos detalles como el diámetro y disposición de los
accesorios.
Esquema de una red para trasegar agua hasta un depósito elevado.
Este tipo de representación
es muy común en catálogos
de insumos hidráulicos.
Tramo de
tubería de
sucesión
Tramo de
tubería de
descarga
Unión
bridada
13
Acotación
Acotación de dibujos de tuberías
Las cotas que figuran en los dibujos de tuberías son principalmente de situación,
todas las cuales se dan con respecto a los ejes, tanto en los esquemas de línea
simple como en la representación de línea doble.
14
Los tamaños o dimensiones de los tubos deben especificarse por medio de notas
dando sus diámetros nominales, y nunca por medio de líneas de cota sobre el dibujo
de los tubos. Los accesorios se especifican por medio de una nota. Una parte esencial
importante es que figuren notas muy completas en todos los dibujos y esquemas de
tubería.
COTA N°
DIMENSIONES
MÁXIMA MÍNIMA
1 1140 835
2 1025 616
3 265 255
4 150 132
5 130 110
6 ------ 100
7 210 178
8 265 255
9 ------- 610
10 225 219
11 270 280
12 670 470
13 ------- 272
14 ------- 234
15 ------- 210
16 140 127
17 270 254
Al proyectar una tubería, debe
tenerse cuidado de situar las
válvulas de manera accesibles y
espacio libre para su
accionamiento.
15
Cuando es necesario acotar una longitud real de un tramo de tubería, puede calcularse
la distancia utilizando las dimensiones exteriores de los accesorios y tomando en
cuenta la longitud de entrada de las roscas de los tubos. Las válvulas y los accesorios
se sitúan por mediciones llevadas a sus ejes, y las tolerancias para el armado del
sistema se dejan al instalador.
16
Símbolos
Símbolos aplicados al dibujo de tuberías

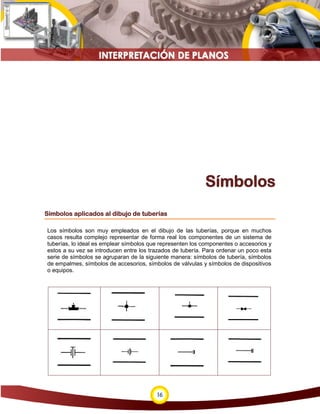

Los símbolos son muy empleados en el dibujo de las tuberías, porque en muchos
casos resulta complejo representar de forma real los componentes de un sistema de
tuberías, lo ideal es emplear símbolos que representen los componentes o accesorios y
estos a su vez se introducen entre los trazados de tubería. Para ordenar un poco esta
serie de símbolos se agruparan de la siguiente manera: símbolos de tubería, símbolos
de empalmes, símbolos de accesorios, símbolos de válvulas y símbolos de dispositivos
o equipos.
17

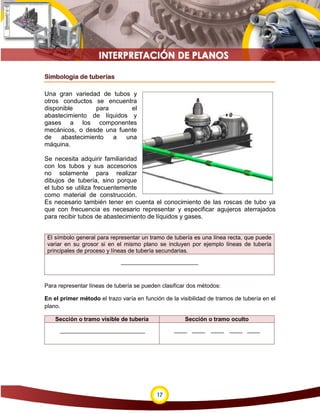

Simbología de tuberías
Una gran variedad de tubos y
otros conductos se encuentra
disponible para el
abastecimiento de líquidos y
gases a los componentes
mecánicos, o desde una fuente
de abastecimiento a una
máquina.
Se necesita adquirir familiaridad
con los tubos y sus accesorios
no solamente para realizar
dibujos de tubería, sino porque
el tubo se utiliza frecuentemente
como material de construcción.
Es necesario también tener en cuenta el conocimiento de las roscas de tubo ya
que con frecuencia es necesario representar y especificar agujeros aterrajados
para recibir tubos de abastecimiento de líquidos y gases.
El símbolo general para representar un tramo de tubería es una línea recta, que puede
variar en su grosor si en el mismo plano se incluyen por ejemplo líneas de tubería
principales de proceso y líneas de tubería secundarias.
Para representar líneas de tubería se pueden clasificar dos métodos:
En el primer método el trazo varía en función de la visibilidad de tramos de tubería en el
plano.
Sección o tramo visible de tubería Sección o tramo oculto
18

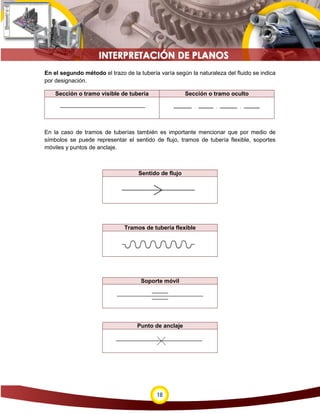

En el segundo método el trazo de la tubería varía según la naturaleza del fluido se indica
por designación.
Sección o tramo visible de tubería Sección o tramo oculto
En la caso de tramos de tuberías también es importante mencionar que por medio de
símbolos se puede representar el sentido de flujo, tramos de tubería flexible, soportes
móviles y puntos de anclaje.
Sentido de flujo
Tramos de tubería flexible
Soporte móvil
Punto de anclaje
19
Símbolos de empalmes

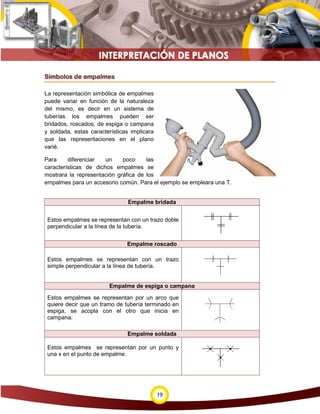

La representación simbólica de empalmes
puede variar en función de la naturaleza
del mismo, es decir en un sistema de
tuberías los empalmes pueden ser
bridados, roscados, de espiga o campana
y soldada, estas características implicara
que las representaciones en el plano
varié.
Para diferenciar un poco las
características de dichos empalmes se
mostrara la representación gráfica de los
empalmes para un accesorio común. Para el ejemplo se empleara una T.
Empalme bridada
Estos empalmes se representan con un trazo doble
perpendicular a la línea de la tubería.
Empalme roscado
Estos empalmes se representan con un trazo
simple perpendicular a la línea de tubería.
Empalme de espiga o campana
Estos empalmes se representan por un arco que
quiere decir que un tramo de tubería terminado en
espiga, se acopla con el otro que inicia en
campana.
Empalme soldada
Estos empalmes se representan por un punto y
una x en el punto de empalme.
20
Símbolos de accesorios

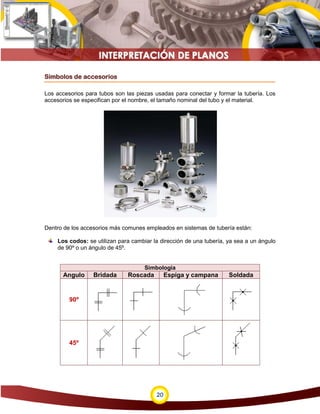

Los accesorios para tubos son las piezas usadas para conectar y formar la tubería. Los
accesorios se especifican por el nombre, el tamaño nominal del tubo y el material.
Dentro de los accesorios más comunes empleados en sistemas de tubería están:
Los codos: se utilizan para cambiar la dirección de una tubería, ya sea a un ángulo
de 90º o un ángulo de 45º.
Simbología
Angulo Bridada Roscada Espiga y campana Soldada
90º
45º
21

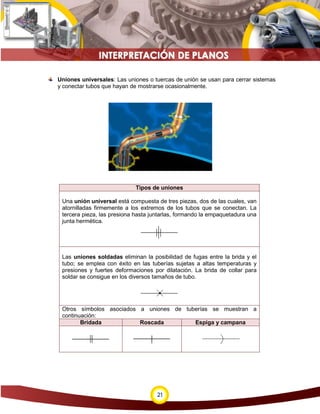

Uniones universales: Las uniones o tuercas de unión se usan para cerrar sistemas
y conectar tubos que hayan de mostrarse ocasionalmente.
Tipos de uniones
Una unión universal está compuesta de tres piezas, dos de las cuales, van
atornilladas firmemente a los extremos de los tubos que se conectan. La
tercera pieza, las presiona hasta juntarlas, formando la empaquetadura una
junta hermética.
Las uniones soldadas eliminan la posibilidad de fugas entre la brida y el
tubo; se emplea con éxito en las tuberías sujetas a altas temperaturas y
presiones y fuertes deformaciones por dilatación. La brida de collar para
soldar se consigue en los diversos tamaños de tubo.
Otros símbolos asociados a uniones de tuberías se muestran a
continuación:
Bridada Roscada Espiga y campana
22

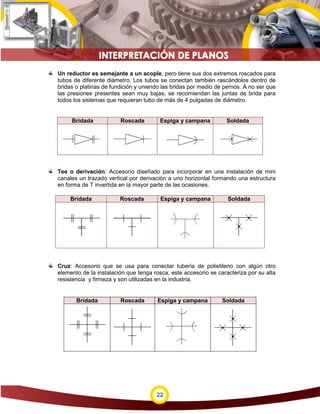

Un reductor es semejante a un acople, pero tiene sus dos extremos roscados para
tubos de diferente diámetro. Los tubos se conectan también rascándolos dentro de
bridas o platinas de fundición y uniendo las bridas por medio de pernos. A no ser que
las presiones presentes sean muy bajas, se recomiendan las juntas de brida para
todos los sistemas que requieran tubo de más de 4 pulgadas de diámetro.
Bridada Roscada Espiga y campana Soldada
Tee o derivación: Accesorio diseñado para incorporar en una instalación de mini
canales un trazado vertical por derivación a uno horizontal formando una estructura
en forma de T invertida en la mayor parte de las ocasiones.
Bridada Roscada Espiga y campana Soldada
Cruz: Accesorio que se usa para conectar tubería de polietileno con algún otro
elemento de la instalación que tenga rosca, este accesorio se caracteriza por su alta
resistencia y firmeza y son utilizadas en la industria.
Bridada Roscada Espiga y campana Soldada
23
Símbolos de válvulas
Las válvulas son accesorios de sistemas de tuberías
que permiten regular el flujo de fluido. En función de la
naturaleza del fluido se usan diferentes tipos, las
cuales permiten regular el flujo o restringirlo
herméticamente. Algunas válvulas comúnmente
empleadas son: válvula de compuerta, válvula de
globo, válvula de retención. Válvula de mariposa,
válvula de ángulo.
Las válvulas se especifican dando el tamaño, el
material, el tipo de conexión y tipos de uso.
Diámetros Desde ¼” hasta 8”.
Materiales
Bronce, Fierro, Acero, Acero Inoxidable con asientos de:
Teflón, bronce, fierro, níquel, acero.
Tipo de conexión Roscadas y bridadas.
Usos
Agua, vapor, aceite, aire, petróleo, gas, solventes,
combustibles en general.
24
A continuación veremos los símbolos de los tipos de válvulas según el uso en las
tuberías:
Nombre Descripción Símbolo
Válvula de
compuerta
Usada para agua y otros
líquidos, que permite su
circulación o paso en línea
recta.
Válvula de
globo
Usada para estrangular la
corriente de vapor u otros
fluidos.
Válvula
retención de
charnela
Permite la circulación en un solo
sentido.
Válvula de
mariposa
Se cierra y se abre con un
cuarto de vuelta, pero no cierra
tan herméticamente como para
impedir el paso de vapor, y se
usa solamente como registro o
para retención.
Válvula de
ángulo
Permite tener un flujo de caudal
regular si excesivas turbulencias
y es adecuada para disminuir la
erosión cuando esta es
considerable por las
características del fluido o bien
por la excesiva presión
diferencial.
25
Símbolos de dispositivos o equipos

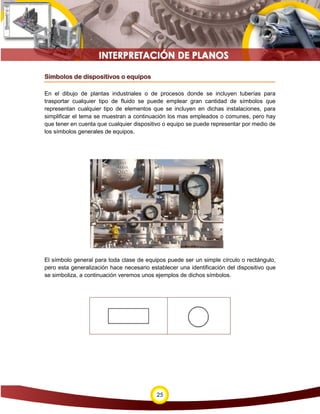

En el dibujo de plantas industriales o de procesos donde se incluyen tuberías para
trasportar cualquier tipo de fluido se puede emplear gran cantidad de símbolos que
representan cualquier tipo de elementos que se incluyen en dichas instalaciones, para
simplificar el tema se muestran a continuación los mas empleados o comunes, pero hay
que tener en cuenta que cualquier dispositivo o equipo se puede representar por medio de
los símbolos generales de equipos.
El símbolo general para toda clase de equipos puede ser un simple círculo o rectángulo,
pero esta generalización hace necesario establecer una identificación del dispositivo que
se simboliza, a continuación veremos unos ejemplos de dichos símbolos.
26

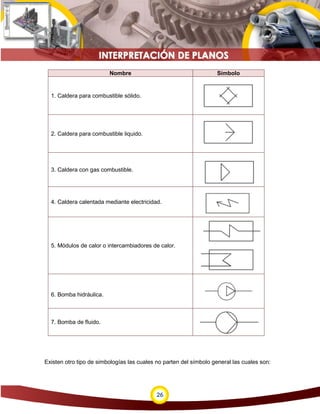

Nombre Símbolo
1. Caldera para combustible sólido.
2. Caldera para combustible liquido.
3. Caldera con gas combustible.
4. Caldera calentada mediante electricidad.
5. Módulos de calor o intercambiadores de calor.
6. Bomba hidráulica.
7. Bomba de fluido.
Existen otro tipo de simbologías las cuales no parten del símbolo general las cuales son:
27

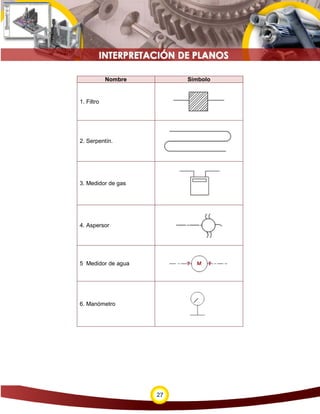

Nombre Símbolo
1. Filtro
2. Serpentín.
3. Medidor de gas
4. Aspersor
5 Medidor de agua
6. Manómetro
28
Enlaces de interés
Dónde podemos encontrar más información
 Representación gráfica de tuberías:
http://html.rincondelvago.com/representacion-grafica-de-tuberias.html
 Símbolos de tuberías:
http://www.slideboom.com/presentations/132559/Simbolos-de-
Tuber%C3%ADas%2C-compresores%2C-filtros%2C-separadores%2C-
transportadores%2C-tolvas-y-mezcladoras
http://www.epec.com.ar/docs/educativo/normasT/ET35.PDF

Más contenido relacionado

La actualidad más candente

Instalaciones hidraulicas y sanitarias en edificios
Instalaciones hidraulicas y sanitarias en edificiosInstalaciones hidraulicas y sanitarias en edificios
Instalaciones hidraulicas y sanitarias en edificios
Jeeveth Jackelinne I IT

Instalacion Sanitaria
Instalacion SanitariaInstalacion Sanitaria
Instalacion Sanitaria
Pedro Urzua

Fórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bombaFórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bomba
David Durán

Nombres y simbolos de perfiles estructurales de acero
Nombres y simbolos de perfiles estructurales de aceroNombres y simbolos de perfiles estructurales de acero
Nombres y simbolos de perfiles estructurales de acero
profejaramillo

Alcantarillado
AlcantarilladoAlcantarillado
Alcantarillado
Leo Lavin

Tablas de instalaciones sanitarias
Tablas de instalaciones sanitariasTablas de instalaciones sanitarias
Tablas de instalaciones sanitarias
INDEPENDIENTE

Pvc
PvcPvc
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICASMEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
CARLOS mendez

Teoria y practica_de_resistencia_de_materiales-_vigas
Teoria y practica_de_resistencia_de_materiales-_vigasTeoria y practica_de_resistencia_de_materiales-_vigas
Teoria y practica_de_resistencia_de_materiales-_vigas
Mely Mely

Tabla de resistencia de concretos
Tabla de resistencia de concretosTabla de resistencia de concretos
Tabla de resistencia de concretos
nazagdl

Clase de instalaciones sanitarias. Profesor Oswaldo G
Clase de instalaciones sanitarias. Profesor Oswaldo GClase de instalaciones sanitarias. Profesor Oswaldo G
Clase de instalaciones sanitarias. Profesor Oswaldo G
haztemodelo

NTC 1500 código colombiano de fontanería
NTC 1500 código colombiano de fontaneríaNTC 1500 código colombiano de fontanería
NTC 1500 código colombiano de fontanería
Fenbgroup Enterprise

Elementos de concreto simple y reforzado
Elementos de concreto simple y reforzadoElementos de concreto simple y reforzado
Elementos de concreto simple y reforzado
lagaher

Nch 2794
Nch 2794Nch 2794
Estructuras postensadas y pretensadas
Estructuras postensadas  y pretensadasEstructuras postensadas  y pretensadas
Estructuras postensadas y pretensadas
Enrique Jonathan Castro Barreda

Formulas y diagramas para el cálculos de vigas
Formulas y diagramas para el cálculos de vigasFormulas y diagramas para el cálculos de vigas
Formulas y diagramas para el cálculos de vigas
FRANKY HERNANDEZ ACOSTA

MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDAMANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
Ingrid Fiorella Carranza Morales

Ejercicios Método de Hunter
Ejercicios Método de HunterEjercicios Método de Hunter
Ejercicios Método de Hunter
greilyncastillo

Instalaciones sanitarias
Instalaciones sanitariasInstalaciones sanitarias
Instalaciones sanitarias
hannalamia

Diapositivas de inst. sanitarias
Diapositivas de inst. sanitariasDiapositivas de inst. sanitarias
Diapositivas de inst. sanitarias
Luis AR


La actualidad más candente (20)

Instalaciones hidraulicas y sanitarias en edificios
Instalaciones hidraulicas y sanitarias en edificiosInstalaciones hidraulicas y sanitarias en edificios
Instalaciones hidraulicas y sanitarias en edificios

Instalacion Sanitaria
Instalacion SanitariaInstalacion Sanitaria
Instalacion Sanitaria

Fórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bombaFórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bomba

Nombres y simbolos de perfiles estructurales de acero
Nombres y simbolos de perfiles estructurales de aceroNombres y simbolos de perfiles estructurales de acero
Nombres y simbolos de perfiles estructurales de acero

Alcantarillado
AlcantarilladoAlcantarillado
Alcantarillado

Tablas de instalaciones sanitarias
Tablas de instalaciones sanitariasTablas de instalaciones sanitarias
Tablas de instalaciones sanitarias

Pvc
PvcPvc
Pvc

MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICASMEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS
MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS

Teoria y practica_de_resistencia_de_materiales-_vigas
Teoria y practica_de_resistencia_de_materiales-_vigasTeoria y practica_de_resistencia_de_materiales-_vigas
Teoria y practica_de_resistencia_de_materiales-_vigas

Tabla de resistencia de concretos
Tabla de resistencia de concretosTabla de resistencia de concretos
Tabla de resistencia de concretos

Clase de instalaciones sanitarias. Profesor Oswaldo G
Clase de instalaciones sanitarias. Profesor Oswaldo GClase de instalaciones sanitarias. Profesor Oswaldo G
Clase de instalaciones sanitarias. Profesor Oswaldo G

NTC 1500 código colombiano de fontanería
NTC 1500 código colombiano de fontaneríaNTC 1500 código colombiano de fontanería
NTC 1500 código colombiano de fontanería

Elementos de concreto simple y reforzado
Elementos de concreto simple y reforzadoElementos de concreto simple y reforzado
Elementos de concreto simple y reforzado

Nch 2794
Nch 2794Nch 2794
Nch 2794

Estructuras postensadas y pretensadas
Estructuras postensadas  y pretensadasEstructuras postensadas  y pretensadas
Estructuras postensadas y pretensadas

Formulas y diagramas para el cálculos de vigas
Formulas y diagramas para el cálculos de vigasFormulas y diagramas para el cálculos de vigas
Formulas y diagramas para el cálculos de vigas

MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDAMANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA

Ejercicios Método de Hunter
Ejercicios Método de HunterEjercicios Método de Hunter
Ejercicios Método de Hunter

Instalaciones sanitarias
Instalaciones sanitariasInstalaciones sanitarias
Instalaciones sanitarias

Diapositivas de inst. sanitarias
Diapositivas de inst. sanitariasDiapositivas de inst. sanitarias
Diapositivas de inst. sanitarias


Destacado

Dibujo isometricos de tuberia
Dibujo isometricos de tuberiaDibujo isometricos de tuberia
Dibujo isometricos de tuberia
Mark_59_03

Manual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abbyManual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abby
CEMEX OPERACIONES MEXICO

Manual de tuberias
Manual de tuberiasManual de tuberias
Manual de tuberias
Papo San

Tuberias
TuberiasTuberias
Tuberias
César Pajares

TRAZADO, CORTE, CONFORMADO Y ARMADO
TRAZADO, CORTE, CONFORMADO Y ARMADOTRAZADO, CORTE, CONFORMADO Y ARMADO
TRAZADO, CORTE, CONFORMADO Y ARMADO
Mauricio Diaz Garcia

Trazado y desarrollo en lámina y tubería
Trazado y  desarrollo  en  lámina  y tuberíaTrazado y  desarrollo  en  lámina  y tubería
Trazado y desarrollo en lámina y tubería
PANGAELJAGUAR

Clase 2 diseño de tuberias
Clase 2 diseño de tuberiasClase 2 diseño de tuberias
Clase 2 diseño de tuberias
UNEFM

Curso básico de instrumentación
Curso básico de instrumentaciónCurso básico de instrumentación
Curso básico de instrumentación
https://kalonso9.wixsite.com/kalo

Simbología y esquemas.
Simbología y esquemas.Simbología y esquemas.
Simbología y esquemas.
artorius1968

57220854 simbologia-y-diagramas-de-instrumentacion
57220854 simbologia-y-diagramas-de-instrumentacion57220854 simbologia-y-diagramas-de-instrumentacion
57220854 simbologia-y-diagramas-de-instrumentacion
vilchoff

Trazado de plantilla_para_tubos
Trazado de plantilla_para_tubosTrazado de plantilla_para_tubos
Trazado de plantilla_para_tubos
arleto

SISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDASSISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDAS
Richard Hidalgo

Sistemas de bombeo
Sistemas de bombeoSistemas de bombeo
Sistemas de bombeo
Paoh Mostaza

Interpretacion de planos y diagramas DTI
Interpretacion de planos y diagramas DTIInterpretacion de planos y diagramas DTI
Interpretacion de planos y diagramas DTI
osvaldoaeo

Tipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados enTipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados en
Crash Bernal

Hidraulica en tuberias
Hidraulica en tuberiasHidraulica en tuberias
Hidraulica en tuberias
bocha76

Instrumentacion-control-procesos
Instrumentacion-control-procesosInstrumentacion-control-procesos
Instrumentacion-control-procesos
dsrpato

Manual diseño de canales
Manual diseño de canalesManual diseño de canales
Manual diseño de canales
UPC

P-2-0401-01-simbologia-de-equipo-de-proceso
P-2-0401-01-simbologia-de-equipo-de-procesoP-2-0401-01-simbologia-de-equipo-de-proceso
P-2-0401-01-simbologia-de-equipo-de-proceso
Alejandro Huerta

BOMBAS EN SISTEMAS DE TUBERÍAS
BOMBAS EN SISTEMAS DE TUBERÍASBOMBAS EN SISTEMAS DE TUBERÍAS
BOMBAS EN SISTEMAS DE TUBERÍAS
UTPL


Destacado (20)

Dibujo isometricos de tuberia
Dibujo isometricos de tuberiaDibujo isometricos de tuberia
Dibujo isometricos de tuberia

Manual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abbyManual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abby

Manual de tuberias
Manual de tuberiasManual de tuberias
Manual de tuberias

Tuberias
TuberiasTuberias
Tuberias

TRAZADO, CORTE, CONFORMADO Y ARMADO
TRAZADO, CORTE, CONFORMADO Y ARMADOTRAZADO, CORTE, CONFORMADO Y ARMADO
TRAZADO, CORTE, CONFORMADO Y ARMADO

Trazado y desarrollo en lámina y tubería
Trazado y  desarrollo  en  lámina  y tuberíaTrazado y  desarrollo  en  lámina  y tubería
Trazado y desarrollo en lámina y tubería

Clase 2 diseño de tuberias
Clase 2 diseño de tuberiasClase 2 diseño de tuberias
Clase 2 diseño de tuberias

Curso básico de instrumentación
Curso básico de instrumentaciónCurso básico de instrumentación
Curso básico de instrumentación

Simbología y esquemas.
Simbología y esquemas.Simbología y esquemas.
Simbología y esquemas.

57220854 simbologia-y-diagramas-de-instrumentacion
57220854 simbologia-y-diagramas-de-instrumentacion57220854 simbologia-y-diagramas-de-instrumentacion
57220854 simbologia-y-diagramas-de-instrumentacion

Trazado de plantilla_para_tubos
Trazado de plantilla_para_tubosTrazado de plantilla_para_tubos
Trazado de plantilla_para_tubos

SISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDASSISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDAS

Sistemas de bombeo
Sistemas de bombeoSistemas de bombeo
Sistemas de bombeo

Interpretacion de planos y diagramas DTI
Interpretacion de planos y diagramas DTIInterpretacion de planos y diagramas DTI
Interpretacion de planos y diagramas DTI

Tipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados enTipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados en

Hidraulica en tuberias
Hidraulica en tuberiasHidraulica en tuberias
Hidraulica en tuberias

Instrumentacion-control-procesos
Instrumentacion-control-procesosInstrumentacion-control-procesos
Instrumentacion-control-procesos

Manual diseño de canales
Manual diseño de canalesManual diseño de canales
Manual diseño de canales

P-2-0401-01-simbologia-de-equipo-de-proceso
P-2-0401-01-simbologia-de-equipo-de-procesoP-2-0401-01-simbologia-de-equipo-de-proceso
P-2-0401-01-simbologia-de-equipo-de-proceso

BOMBAS EN SISTEMAS DE TUBERÍAS
BOMBAS EN SISTEMAS DE TUBERÍASBOMBAS EN SISTEMAS DE TUBERÍAS
BOMBAS EN SISTEMAS DE TUBERÍAS


Similar a Simbologia tuberias

esquemas-y-simbologia-de-tuberias.pptx
esquemas-y-simbologia-de-tuberias.pptxesquemas-y-simbologia-de-tuberias.pptx
esquemas-y-simbologia-de-tuberias.pptx
EstebanDurango6

Tuberias 14-15.pdf
Tuberias 14-15.pdfTuberias 14-15.pdf
Tuberias 14-15.pdf
NestorLuisJimenezSaa

representacion-y-simbologia.pdf
representacion-y-simbologia.pdfrepresentacion-y-simbologia.pdf
representacion-y-simbologia.pdf
ErickVasquezVega1

tuberias-161115133717-convertido.pptx
tuberias-161115133717-convertido.pptxtuberias-161115133717-convertido.pptx
tuberias-161115133717-convertido.pptx
JANISNAIRCUTIMBOGUZM2

DISENO-DE-PLANOS-ISOMETRICOS-.pdf
DISENO-DE-PLANOS-ISOMETRICOS-.pdfDISENO-DE-PLANOS-ISOMETRICOS-.pdf
DISENO-DE-PLANOS-ISOMETRICOS-.pdf
EDUARDO973024

Simbologia oleohidráulica
Simbologia oleohidráulicaSimbologia oleohidráulica
Simbologia oleohidráulica
Bastian Rodrigo Vergara Gallegos

T espe-032703-a (1)
T espe-032703-a (1)T espe-032703-a (1)
T espe-032703-a (1)
0981429035

T espe-032703-a (1)
T espe-032703-a (1)T espe-032703-a (1)
T espe-032703-a (1)
0981429035

T espe-032703-a (1)
T espe-032703-a (1)T espe-032703-a (1)
T espe-032703-a (1)
0981429035

Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...
Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...
Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...
Zerojustice

ET1005.PDF
ET1005.PDFET1005.PDF
ET1005.PDF
MarioLucero21

Cortes y secciones clase 2013
Cortes y secciones  clase 2013Cortes y secciones  clase 2013
Cortes y secciones clase 2013
Francisco Javier Villate Gaoan

1
11
Acotación
AcotaciónAcotación
Esquemas electricos
Esquemas electricosEsquemas electricos
Esquemas electricos
Jose

A2_148.pdf
A2_148.pdfA2_148.pdf
A2_148.pdf
JUan Meriño

Dimensionamiento acotacion
Dimensionamiento acotacionDimensionamiento acotacion
Dimensionamiento acotacion
rdallago

Blog satelimportadores
Blog satelimportadoresBlog satelimportadores
Blog satelimportadores
fabian49649

Presentacion dibujo dirb
Presentacion dibujo dirbPresentacion dibujo dirb
Presentacion dibujo dirb
Diana Rodriguez

Acotación
AcotaciónAcotación
Acotación
Ever Maunas Widmer


Similar a Simbologia tuberias (20)

esquemas-y-simbologia-de-tuberias.pptx
esquemas-y-simbologia-de-tuberias.pptxesquemas-y-simbologia-de-tuberias.pptx
esquemas-y-simbologia-de-tuberias.pptx

Tuberias 14-15.pdf
Tuberias 14-15.pdfTuberias 14-15.pdf
Tuberias 14-15.pdf

representacion-y-simbologia.pdf
representacion-y-simbologia.pdfrepresentacion-y-simbologia.pdf
representacion-y-simbologia.pdf

tuberias-161115133717-convertido.pptx
tuberias-161115133717-convertido.pptxtuberias-161115133717-convertido.pptx
tuberias-161115133717-convertido.pptx

DISENO-DE-PLANOS-ISOMETRICOS-.pdf
DISENO-DE-PLANOS-ISOMETRICOS-.pdfDISENO-DE-PLANOS-ISOMETRICOS-.pdf
DISENO-DE-PLANOS-ISOMETRICOS-.pdf

Simbologia oleohidráulica
Simbologia oleohidráulicaSimbologia oleohidráulica
Simbologia oleohidráulica

T espe-032703-a (1)
T espe-032703-a (1)T espe-032703-a (1)
T espe-032703-a (1)

T espe-032703-a (1)
T espe-032703-a (1)T espe-032703-a (1)
T espe-032703-a (1)

T espe-032703-a (1)
T espe-032703-a (1)T espe-032703-a (1)
T espe-032703-a (1)

Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...
Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...
Clase 05 Mod2. Dibujo Arquitectónico y Elementos Mecánicos (Cortes, Secciones...

ET1005.PDF
ET1005.PDFET1005.PDF
ET1005.PDF

Cortes y secciones clase 2013
Cortes y secciones  clase 2013Cortes y secciones  clase 2013
Cortes y secciones clase 2013

1
11
1

Acotación
AcotaciónAcotación
Acotación

Esquemas electricos
Esquemas electricosEsquemas electricos
Esquemas electricos

A2_148.pdf
A2_148.pdfA2_148.pdf
A2_148.pdf

Dimensionamiento acotacion
Dimensionamiento acotacionDimensionamiento acotacion
Dimensionamiento acotacion

Blog satelimportadores
Blog satelimportadoresBlog satelimportadores
Blog satelimportadores

Presentacion dibujo dirb
Presentacion dibujo dirbPresentacion dibujo dirb
Presentacion dibujo dirb

Acotación
AcotaciónAcotación
Acotación


Simbologia tuberias

  • 1. 1 SIMBOLOGÍA DE TUBERÍAS Unidad 3. Simbología aplicada en planos El dibujo de tuberías es un dibujo convencionalmente empleado para representar el trazado de las líneas de procesos a nivel industrial.
  • 2. 2 ¿QUÉ ENCONTRAREMOS EN ESTE DOCUMENTO? Introducción.....................................................................................................3 Cómo es el dibujo de las tuberías en los planos..................................................3 Sistemas de representación ..............................................................................4 Sistemas de representación empleados en el plano..........................................4 Sistema de trazado a escala..............................................................................5 Sistema esquemático........................................................................................ 6 Tipos de Proyecciones ......................................................................................7 Proyección isométrica y ortogonal de tuberías ..................................................7 Proyección isométrica de tuberías ...................................................................8 Proyección ortogonal de tuberías.................................................................... 10 Acotación....................................................................................................... 13 Acotación de dibujos de tuberías..................................................................... 13 Símbolos ........................................................................................................ 16 Símbolos aplicados al dibujo de tuberías ......................................................... 16 Simbología de tuberías.................................................................................... 17 Símbolos de empalmes.................................................................................... 19 Símbolos de accesorios .................................................................................. 20 Símbolos de válvulas....................................................................................... 23 Símbolos de dispositivos o equipos ................................................................. 25 Enlaces de interés .......................................................................................... 28 Dónde podemos encontrar más información.................................................... 28
  • 3. 3 Introducción Cómo es el dibujo de las tuberías en los planos Los procesos industriales que pueden ser de trasporte de líquidos, gases o cables para el trasporte de fluido eléctrico, generalmente se representan en los planos técnicos por medio de trazos que representan las líneas de tubería y por símbolos que pueden representar toda clase de componentes o accesorios, como por ejemplo motobombas, compresores, válvulas, codos, derivaciones, entre otros. Los dibujos de tubería pueden ser en proyección isométrica u ortogonal, claro que en el caso de vistas ortogonales se deben presentar vistas múltiples para determinar las dimensiones de los tramos de tuberías y la ubicación de los accesorios o componentes del sistema. Esta condición implica que en muchos casos sea más empleada la proyección isométrica por medio de la cual se muestra la totalidad de la red de tuberías.
  • 4. 4 Sistemas de representación Sistemas de representación empleados en el plano En el dibujo de tuberías se pueden emplear dos sistemas de representación: 1. Sistema de trazado a escala (trazo a línea doble o real). 2. Sistema esquemático (trazo de línea simple o simplificada). En ambos casos el personal encargado de montaje o de interpretación del plano deberá estar en capacidad de interpretar y definir las características de la res o sistema de tuberías plasmados en el plano.
  • 5. 5 Sistema de trazado a escala Trazo a línea doble o real Se emplean principalmente para tubos grandes (generalmente con bridas), como en las obras de calderas y de centrales o plantas eléctricas, en que las longitudes son criticas, y especialmente cuando el tubo no se corta y ajusta en la obra. También pueden detallarse así los tubos más pequeños, cuando se preparan las piezas a su longitud final y con sus roscas antes de enviarse a la obra. Las vistas se disponen generalmente en proyección ortográfica, sin embargo, resulta más claro ir girando toda la tubería hasta extenderla sobre un plano y hacer una sola vista desarrollada o lo que es igual a mostrar una vista isométrica. En planos de redes de tuberías donde se quiere mostrar en detalle todos los componentes, se suelen emplear símbolos en doble línea o representación real.
  • 6. 6 Sistema esquemático Trazo de línea simple o simplificada Se emplean en los dibujos que se hacen a escala pequeña, como los planos arquitectónicos, los de distribución en planta, etc., o en los croquis. Cuando los detalles no son relevantes, se suelen simplificar los planos con símbolos a trazo simple, pero que representan de igual forma los accesorios y componentes. Siguiendo este sistema, se indican los accesorios por medio de símbolos y los tramos de tubería se muestran por una sola línea, cualesquiera que sean los diámetros de la tubería. Cuando las tuberías conducen líquidos diferentes, o una misma sustancia en distintos estados físicos, se identifican por un código de símbolos o se hace variar el trazo. La simple línea que representa la tubería en el dibujo debe hacerse más gruesa que las demás líneas del dibujo.
  • 7. 7 Tipos de Proyecciones Proyección isométrica y ortogonal de tuberías La representación de redes de tuberías en planos técnicos puede variar en función de la posibilidad de interpretar con mayor facilidad los detalles de la red, esta condición permite que se empleen diferentes tipos de proyección, ellas son la proyección isométrica y la proyección ortogonal. Proyección isométrica Proyección ortogonal
  • 8. 8 Proyección isométrica de tuberías En el caso de proyecciones isométricas los dibujos de tubería suelen ser en representación real, dando a conocer detalles característicos de los componentes del sistema, en algunos casos el dibujo en visual real, permite ver con claridad los componentes del sistema y se suelen identificar con ítems para que quien interpreta el plano determine la cantidad o detalles de los componentes. Para el caso de dibujos de tuberías en proyección isométrica y en representación simplificada se suelen incluir dentro del dibujo los nombres o características de los componentes. También es viable incluir dentro del plano una tabla donde se incluyen los ítems y todas sus características.
  • 9. 9 Es importante mencionar que en ambos casos se pueden incluir las dimensiones de las líneas de tubería, claro está que en los dibujos con representación simplificada la interpretación es más simple y se evitan posibles equivocaciones dado que se ve en su totalidad el trazado de las tuberías, para el caso donde no hay reducciones, se puede especificar el diámetro y material de la tubería como nota adicional o simplemente por medio de ítems. Se referencian los compontes en una tabla las características relevantes: Dimensiones Tipo de unión Material Diámetro brida Cobre roscada Concreto soldad Acero espiga Hierro campana Polietileno
  • 10. 10 Proyección ortogonal de tuberías La representación ortogonal de tuberías es muy empleada dada la facilidad de hacer una lectura de las dimensiones de los tramos de tubería, claro está, que por su naturaleza se deben incluir varias vistas para poder definir todas las dimensiones, ellas serán la vista frontal, la vista de planta o superior y una vista lateral en caso de ser necesaria. Como la representación ortogonal incluye varias vistas, es necesario para dar claridad incluir el contorno de las tuberías (mostrar el contorno circular de la tubería) en los casos donde observamos el tubo por su eje y se quiere indicar que la tubería sigue un recorrido perpendicular al plano que observamos.
  • 11. 11 Para el caso de la representación ortogonal también se pueden emplear los trazos dobles o representación real y/o el trazo simple o representación simplificada como se muestra a continuación. En la siguiente imagen se puede observar un tramo de una red de tubería en proyección ortogonal y representación real. En la siguiente imagen se puede observar un tramo de una red de tubería en proyección ortogonal y representación simplificada.
  • 12. 12 En la siguiente imagen se puede observar un tramo de tubería en proyección ortogonal y representación simplificada con la acotación correspondiente. Se pretenden mostrar los accesorios y componentes de la red, brindar una idea de la posible disposición de las redes y especificar algunos detalles como el diámetro y disposición de los accesorios. Esquema de una red para trasegar agua hasta un depósito elevado. Este tipo de representación es muy común en catálogos de insumos hidráulicos. Tramo de tubería de sucesión Tramo de tubería de descarga Unión bridada
  • 13. 13 Acotación Acotación de dibujos de tuberías Las cotas que figuran en los dibujos de tuberías son principalmente de situación, todas las cuales se dan con respecto a los ejes, tanto en los esquemas de línea simple como en la representación de línea doble.
  • 14. 14 Los tamaños o dimensiones de los tubos deben especificarse por medio de notas dando sus diámetros nominales, y nunca por medio de líneas de cota sobre el dibujo de los tubos. Los accesorios se especifican por medio de una nota. Una parte esencial importante es que figuren notas muy completas en todos los dibujos y esquemas de tubería. COTA N° DIMENSIONES MÁXIMA MÍNIMA 1 1140 835 2 1025 616 3 265 255 4 150 132 5 130 110 6 ------ 100 7 210 178 8 265 255 9 ------- 610 10 225 219 11 270 280 12 670 470 13 ------- 272 14 ------- 234 15 ------- 210 16 140 127 17 270 254 Al proyectar una tubería, debe tenerse cuidado de situar las válvulas de manera accesibles y espacio libre para su accionamiento.
  • 15. 15 Cuando es necesario acotar una longitud real de un tramo de tubería, puede calcularse la distancia utilizando las dimensiones exteriores de los accesorios y tomando en cuenta la longitud de entrada de las roscas de los tubos. Las válvulas y los accesorios se sitúan por mediciones llevadas a sus ejes, y las tolerancias para el armado del sistema se dejan al instalador.
  • 16. 16 Símbolos Símbolos aplicados al dibujo de tuberías Los símbolos son muy empleados en el dibujo de las tuberías, porque en muchos casos resulta complejo representar de forma real los componentes de un sistema de tuberías, lo ideal es emplear símbolos que representen los componentes o accesorios y estos a su vez se introducen entre los trazados de tubería. Para ordenar un poco esta serie de símbolos se agruparan de la siguiente manera: símbolos de tubería, símbolos de empalmes, símbolos de accesorios, símbolos de válvulas y símbolos de dispositivos o equipos.
  • 17. 17 Simbología de tuberías Una gran variedad de tubos y otros conductos se encuentra disponible para el abastecimiento de líquidos y gases a los componentes mecánicos, o desde una fuente de abastecimiento a una máquina. Se necesita adquirir familiaridad con los tubos y sus accesorios no solamente para realizar dibujos de tubería, sino porque el tubo se utiliza frecuentemente como material de construcción. Es necesario también tener en cuenta el conocimiento de las roscas de tubo ya que con frecuencia es necesario representar y especificar agujeros aterrajados para recibir tubos de abastecimiento de líquidos y gases. El símbolo general para representar un tramo de tubería es una línea recta, que puede variar en su grosor si en el mismo plano se incluyen por ejemplo líneas de tubería principales de proceso y líneas de tubería secundarias. Para representar líneas de tubería se pueden clasificar dos métodos: En el primer método el trazo varía en función de la visibilidad de tramos de tubería en el plano. Sección o tramo visible de tubería Sección o tramo oculto
  • 18. 18 En el segundo método el trazo de la tubería varía según la naturaleza del fluido se indica por designación. Sección o tramo visible de tubería Sección o tramo oculto En la caso de tramos de tuberías también es importante mencionar que por medio de símbolos se puede representar el sentido de flujo, tramos de tubería flexible, soportes móviles y puntos de anclaje. Sentido de flujo Tramos de tubería flexible Soporte móvil Punto de anclaje
  • 19. 19 Símbolos de empalmes La representación simbólica de empalmes puede variar en función de la naturaleza del mismo, es decir en un sistema de tuberías los empalmes pueden ser bridados, roscados, de espiga o campana y soldada, estas características implicara que las representaciones en el plano varié. Para diferenciar un poco las características de dichos empalmes se mostrara la representación gráfica de los empalmes para un accesorio común. Para el ejemplo se empleara una T. Empalme bridada Estos empalmes se representan con un trazo doble perpendicular a la línea de la tubería. Empalme roscado Estos empalmes se representan con un trazo simple perpendicular a la línea de tubería. Empalme de espiga o campana Estos empalmes se representan por un arco que quiere decir que un tramo de tubería terminado en espiga, se acopla con el otro que inicia en campana. Empalme soldada Estos empalmes se representan por un punto y una x en el punto de empalme.
  • 20. 20 Símbolos de accesorios Los accesorios para tubos son las piezas usadas para conectar y formar la tubería. Los accesorios se especifican por el nombre, el tamaño nominal del tubo y el material. Dentro de los accesorios más comunes empleados en sistemas de tubería están: Los codos: se utilizan para cambiar la dirección de una tubería, ya sea a un ángulo de 90º o un ángulo de 45º. Simbología Angulo Bridada Roscada Espiga y campana Soldada 90º 45º
  • 21. 21 Uniones universales: Las uniones o tuercas de unión se usan para cerrar sistemas y conectar tubos que hayan de mostrarse ocasionalmente. Tipos de uniones Una unión universal está compuesta de tres piezas, dos de las cuales, van atornilladas firmemente a los extremos de los tubos que se conectan. La tercera pieza, las presiona hasta juntarlas, formando la empaquetadura una junta hermética. Las uniones soldadas eliminan la posibilidad de fugas entre la brida y el tubo; se emplea con éxito en las tuberías sujetas a altas temperaturas y presiones y fuertes deformaciones por dilatación. La brida de collar para soldar se consigue en los diversos tamaños de tubo. Otros símbolos asociados a uniones de tuberías se muestran a continuación: Bridada Roscada Espiga y campana
  • 22. 22 Un reductor es semejante a un acople, pero tiene sus dos extremos roscados para tubos de diferente diámetro. Los tubos se conectan también rascándolos dentro de bridas o platinas de fundición y uniendo las bridas por medio de pernos. A no ser que las presiones presentes sean muy bajas, se recomiendan las juntas de brida para todos los sistemas que requieran tubo de más de 4 pulgadas de diámetro. Bridada Roscada Espiga y campana Soldada Tee o derivación: Accesorio diseñado para incorporar en una instalación de mini canales un trazado vertical por derivación a uno horizontal formando una estructura en forma de T invertida en la mayor parte de las ocasiones. Bridada Roscada Espiga y campana Soldada Cruz: Accesorio que se usa para conectar tubería de polietileno con algún otro elemento de la instalación que tenga rosca, este accesorio se caracteriza por su alta resistencia y firmeza y son utilizadas en la industria. Bridada Roscada Espiga y campana Soldada
  • 23. 23 Símbolos de válvulas Las válvulas son accesorios de sistemas de tuberías que permiten regular el flujo de fluido. En función de la naturaleza del fluido se usan diferentes tipos, las cuales permiten regular el flujo o restringirlo herméticamente. Algunas válvulas comúnmente empleadas son: válvula de compuerta, válvula de globo, válvula de retención. Válvula de mariposa, válvula de ángulo. Las válvulas se especifican dando el tamaño, el material, el tipo de conexión y tipos de uso. Diámetros Desde ¼” hasta 8”. Materiales Bronce, Fierro, Acero, Acero Inoxidable con asientos de: Teflón, bronce, fierro, níquel, acero. Tipo de conexión Roscadas y bridadas. Usos Agua, vapor, aceite, aire, petróleo, gas, solventes, combustibles en general.
  • 24. 24 A continuación veremos los símbolos de los tipos de válvulas según el uso en las tuberías: Nombre Descripción Símbolo Válvula de compuerta Usada para agua y otros líquidos, que permite su circulación o paso en línea recta. Válvula de globo Usada para estrangular la corriente de vapor u otros fluidos. Válvula retención de charnela Permite la circulación en un solo sentido. Válvula de mariposa Se cierra y se abre con un cuarto de vuelta, pero no cierra tan herméticamente como para impedir el paso de vapor, y se usa solamente como registro o para retención. Válvula de ángulo Permite tener un flujo de caudal regular si excesivas turbulencias y es adecuada para disminuir la erosión cuando esta es considerable por las características del fluido o bien por la excesiva presión diferencial.
  • 25. 25 Símbolos de dispositivos o equipos En el dibujo de plantas industriales o de procesos donde se incluyen tuberías para trasportar cualquier tipo de fluido se puede emplear gran cantidad de símbolos que representan cualquier tipo de elementos que se incluyen en dichas instalaciones, para simplificar el tema se muestran a continuación los mas empleados o comunes, pero hay que tener en cuenta que cualquier dispositivo o equipo se puede representar por medio de los símbolos generales de equipos. El símbolo general para toda clase de equipos puede ser un simple círculo o rectángulo, pero esta generalización hace necesario establecer una identificación del dispositivo que se simboliza, a continuación veremos unos ejemplos de dichos símbolos.
  • 26. 26 Nombre Símbolo 1. Caldera para combustible sólido. 2. Caldera para combustible liquido. 3. Caldera con gas combustible. 4. Caldera calentada mediante electricidad. 5. Módulos de calor o intercambiadores de calor. 6. Bomba hidráulica. 7. Bomba de fluido. Existen otro tipo de simbologías las cuales no parten del símbolo general las cuales son:
  • 27. 27 Nombre Símbolo 1. Filtro 2. Serpentín. 3. Medidor de gas 4. Aspersor 5 Medidor de agua 6. Manómetro
  • 28. 28 Enlaces de interés Dónde podemos encontrar más información  Representación gráfica de tuberías: http://html.rincondelvago.com/representacion-grafica-de-tuberias.html  Símbolos de tuberías: http://www.slideboom.com/presentations/132559/Simbolos-de- Tuber%C3%ADas%2C-compresores%2C-filtros%2C-separadores%2C- transportadores%2C-tolvas-y-mezcladoras http://www.epec.com.ar/docs/educativo/normasT/ET35.PDF
