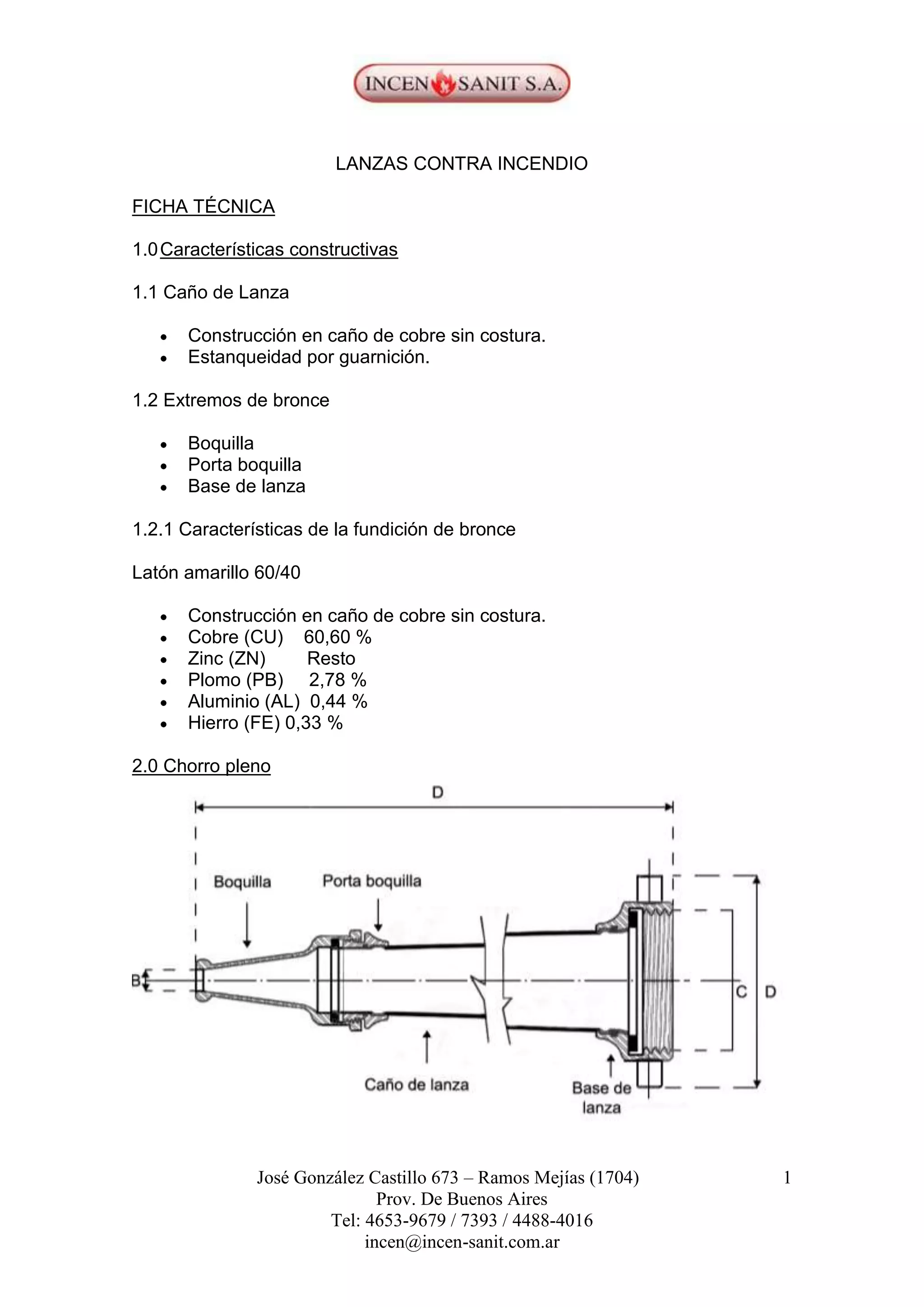

1. LANZAS CONTRA INCENDIO
FICHA TÉCNICA
1.0 Características constructivas
1.1 Caño de Lanza
Construcción en caño de cobre sin costura.
Estanqueidad por guarnición.
1.2 Extremos de bronce
Boquilla
Porta boquilla
Base de lanza
1.2.1 Características de la fundición de bronce
Latón amarillo 60/40
Construcción en caño de cobre sin costura.
Cobre (CU) 60,60 %
Zinc (ZN) Resto
Plomo (PB) 2,78 %
Aluminio (AL) 0,44 %
Hierro (FE) 0,33 %
2.0 Chorro pleno
José González Castillo 673 – Ramos Mejías (1704) 1
Prov. De Buenos Aires
Tel: 4653-9679 / 7393 / 4488-4016
incen@incen-sanit.com.ar

2. 2.1 Dimensiones
Diámetro A B C D
(en mm) (en (en mm) (en mm) (en mm) (en mm)
pulgadas) rosca
44,50 1, 1/34 360 12 50,30 82
-
50,60
63,50 2, 1/2 480 14 76,50 122
-
12,20
2.2 Caudales
Presión Diámetro
44,50 mm 63,50 mm
caudal caudal
Kpa bar (en l/min) (en gpm) (en l/min) (en
gpm)
10 1 110 30 180 47
200 2 138 36 225 60
300 3 180 47 290 76
400 4 222 58 340 90
500 5 245 65 380 100
600 6 276 76 418 110
700 7 296 78 472 125
800 8 314 83 486 128
3.0 Chorro niebla
José González Castillo 673 – Ramos Mejías (1704) 2
Prov. De Buenos Aires
Tel: 4653-9679 / 7393 / 4488-4016
incen@incen-sanit.com.ar

3. 3.1 Dimensiones
Diámetro A B C D
(en mm) (en (en mm) (en mm) (en mm) (en mm)
pulgadas) rosca
44,50 1, 1/34 380 20 50,30 82
-
50,60
63,50 2, 1/2 500 28 76,50 122
-
12,20
3.2 Caudales
Presión Diámetro
44,50 mm 63,50 mm
caudal caudal
Kpa bar (en l/min) (en gpm) (en l/min) (en
gpm)
10 1 250 65 680 180
200 2 310 82 850 225
300 3 400 105 1000 265
400 4 500 132
500 5 550 145
600 6 620 163
700 7 665 175
800 8 705 185
Nota: Los caudales de las lanzas chorro niebla son muy sensibles al porcentaje
de apertura.
Los mismos fueron medidos a una apertura del 90% y deben ser considerados
solamente como una aproximación.
