1. TALLER MEMORIA RAM
DARWIN SEBASTIÁN JARAMILLO HERRERA
STEFANNY MILENA HILARIÓN LONDOÑO
ANA MARÍA PALACIO
JON ALEXANDER RODRÍGUEZ
RAMÓN MARTÍNEZ BENÍTEZ
11 M
CARTAGO VALLE

2. QUE ES MEMORIA RAM
 RAM son las siglas de random access
memory, un tipo de memoria de ordenador
a la que se puede acceder aleatoriamente;
es decir, se puede acceder a cualquier
byte de memoria sin acceder a los bytes
precedentes. La memoria RAM es el tipo
de memoria más común en ordenadores y
otros dispositivos como impresoras.

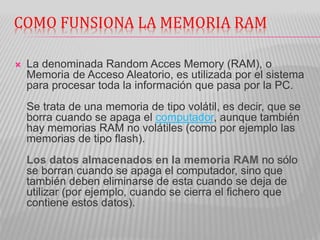

3. COMO FUNSIONA LA MEMORIA RAM
 La denominada Random Acces Memory (RAM), o
Memoria de Acceso Aleatorio, es utilizada por el sistema
para procesar toda la información que pasa por la PC.
Se trata de una memoria de tipo volátil, es decir, que se
borra cuando se apaga el computador, aunque también
hay memorias RAM no volátiles (como por ejemplo las
memorias de tipo flash).
Los datos almacenados en la memoria RAM no sólo
se borran cuando se apaga el computador, sino que
también deben eliminarse de esta cuando se deja de
utilizar (por ejemplo, cuando se cierra el fichero que
contiene estos datos).

4. COMO FUNSIONA LA MEMORIA RAM
Estas memorias tienen unos tiempos de acceso y un ancho
de banda mucho más rápido que el disco duro, por lo que
se han convertido en un factor determinante para la
velocidad de un computador. Esto quiere decir que, dentro
de unos límites, un computador irá más rápido cuanta
mayor sea la cantidad de memoria RAM que se tenga
instalada, expresada en MegaBytes o GigaBytes.
Los chips de memoria suelen ir conectados a unas plaquitas
denominadas módulos, pero no siempre esto ha sido así, ya
que hasta los computadores del tipo 8086 los chips de
memoria RAM estaban soldados directamente a la placa
base.

5. QUE TIPOS DE MEMORIA RAM EXISTEN
 SDRAM : Se instalan sin necesidad
de inclinarnos con respecto a la placa
base. Se caracterizon por que el
módulo tiene dos muescas. El número
total de contactos es de 168. Pueden
ofrecer una velocidad entre 66 y
133MHZ. En la actualidad ya casi no se
comercializan. Aqui tienes su imagen.

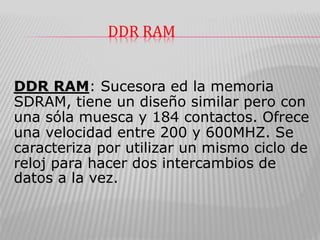

6. DDR RAM
DDR RAM: Sucesora ed la memoria
SDRAM, tiene un diseño similar pero con
una sóla muesca y 184 contactos. Ofrece
una velocidad entre 200 y 600MHZ. Se
caracteriza por utilizar un mismo ciclo de
reloj para hacer dos intercambios de
datos a la vez.

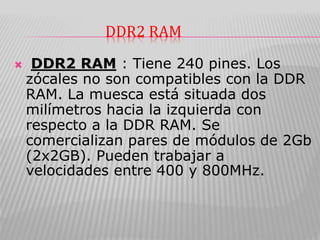

7. DDR2 RAM
 DDR2 RAM : Tiene 240 pines. Los
zócales no son compatibles con la DDR
RAM. La muesca está situada dos
milímetros hacia la izquierda con
respecto a la DDR RAM. Se
comercializan pares de módulos de 2Gb
(2x2GB). Pueden trabajar a
velocidades entre 400 y 800MHz.

8. DDR3 RAM
 DDR3 RAM: Actualmente la memoria RAM mas
usada es la DDR3 una progresión de las DDR, son
las de tercera generación, lógicamente con mayor
velocidad de transferencia de los datos que las
otras DDR, pero tambien un menor consumo de
energía. Su velocidad puede llegar a ser 2 veces
mayor que la DDR2. La mejor de todas es la
DDR3-2000 que puede transferir 2.000.000 de
datos por segundo. Como vemos el número final
de la memoria, nos da una idea de la rapidez, por
ejemplo la DDR3-1466 podría transferir 1.466.000
datos por segundo. (multiplicando por 1.000 el
número del final se saca la velocidad en datos por
segundo)

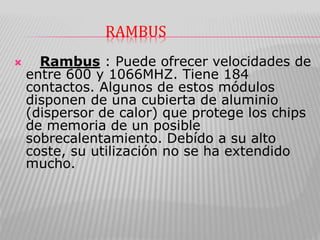

9. RAMBUS
 Rambus : Puede ofrecer velocidades de
entre 600 y 1066MHZ. Tiene 184
contactos. Algunos de estos módulos
disponen de una cubierta de aluminio
(dispersor de calor) que protege los chips
de memoria de un posible
sobrecalentamiento. Debído a su alto
coste, su utilización no se ha extendido
mucho.

10. SO-DIMM
 So-DIMM : El tamaño de estos
módulos es más reducido que el de los
anteriores ya que se emplean sobre
todo en ordenadores portátiles. Se
comercializan módulos de capacidades
de 512MB y 1GB. Los hay de 100, 144
y 200 contactos.

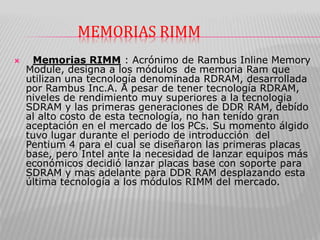

11. MEMORIAS RIMM
 Memorias RIMM : Acrónimo de Rambus Inline Memory
Module, designa a los módulos de memoria Ram que
utilizan una tecnología denominada RDRAM, desarrollada
por Rambus Inc.A. A pesar de tener tecnología RDRAM,
niveles de rendimiento muy superiores a la tecnologia
SDRAM y las primeras generaciones de DDR RAM, debído
al alto costo de esta tecnología, no han tenído gran
aceptación en el mercado de los PCs. Su momento álgido
tuvo lugar durante el periodo de introducción del
Pentium 4 para el cual se diseñaron las primeras placas
base, pero Intel ante la necesidad de lanzar equipos más
económicos decidió lanzar placas base con soporte para
SDRAM y mas adelante para DDR RAM desplazando esta
última tecnología a los módulos RIMM del mercado.

12. FALLAS MAS COMUNES DE UNA MEMORIA
 Una de las fallas puede ser que el computador manda un
mensaje de error de insuficiente memoria para trabajar.
La causa probablemente es que tu equipo se encuentre infectado
de algun virus y está generando procesos que hacen que se
ocupe el espacio de memoria al máximo.
Unas de las formas como lo podemos solucionar es vacunar el
equipo, instalar un antivirus y mantenerlo actualizado.
Nuestro computador emite Un tono largo: Error de memoria
RAM.
 Las causas normalmente son es que la memoria este mal
puesta, que tiene mucho polvo y gracias a esto nuestro
computador no la puede reconocer bien o que lamentablemente
ya este dañada.

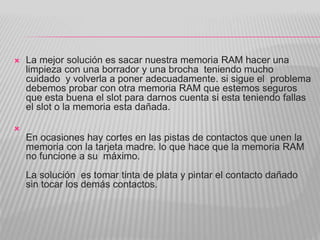

13.  La mejor solución es sacar nuestra memoria RAM hacer una
limpieza con una borrador y una brocha teniendo mucho
cuidado y volverla a poner adecuadamente. si sigue el problema
debemos probar con otra memoria RAM que estemos seguros
que esta buena el slot para darnos cuenta si esta teniendo fallas
el slot o la memoria esta dañada.

En ocasiones hay cortes en las pistas de contactos que unen la
memoria con la tarjeta madre. lo que hace que la memoria RAM
no funcione a su máximo.
La solución es tomar tinta de plata y pintar el contacto dañado
sin tocar los demás contactos.

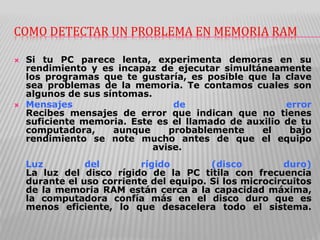

14. COMO DETECTAR UN PROBLEMA EN MEMORIA RAM
 Si tu PC parece lenta, experimenta demoras en su
rendimiento y es incapaz de ejecutar simultáneamente
los programas que te gustaría, es posible que la clave
sea problemas de la memoria. Te contamos cuales son
algunos de sus síntomas.
 Mensajes de error
Recibes mensajes de error que indican que no tienes
suficiente memoria. Este es el llamado de auxilio de tu
computadora, aunque probablemente el bajo
rendimiento se note mucho antes de que el equipo
avise.
Luz del rígido (disco duro)
La luz del disco rígido de la PC titila con frecuencia
durante el uso corriente del equipo. Si los microcircuitos
de la memoria RAM están cerca a la capacidad máxima,
la computadora confía más en el disco duro que es
menos eficiente, lo que desacelera todo el sistema.

15.  Pantallas azules
"La pantalla azul de la muerte" que con frecuencia
congela la computadora y requiere ser reiniciada.
La "pantalla azul" es una alerta del sistema que le
informa sobre una falla en la memoria.
Monitor sin respuesta
El equipo se reinicia, pero no hay entrada del video,
por ejemplo la pantalla está negra a pesar de que
las conexiones están bien hechas.
No reinicia el sistema
La PC no se reinicia o bien se reinicia pero la PC se
rehúsa a cargar el sistema operativo, por ejemplo
Windows.

16. PASOS PARA INSTALAR UN PC
 Paso 1: La fuente de alimentación
 En principio, si hemos adquirido un gabinete que no
incluía fuente de alimentación,lo primero será
montar la fuente al chasis del gabinete, para lo cual
se la ubica de manera que el ventilador disipador de
la misma quede orientado hacia la parte posterior
de la carcasa, y que los cables de alimentación
queden hacia el interior.Una vez colocada, debe ser
sujetada con los tornillos.

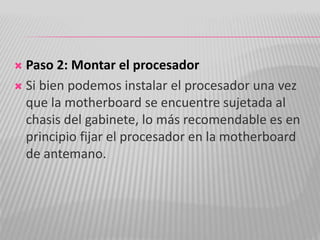

17.  Paso 2: Montar el procesador
 Si bien podemos instalar el procesador una vez
que la motherboard se encuentre sujetada al
chasis del gabinete, lo más recomendable es en
principio fijar el procesador en la motherboard
de antemano.

18.  Paso 3: La motherboard a la caja
 Lo siguiente será montar la motherboard al
chasis del gabinete, para lo cual sólo debemos
alinear la motherboard de forma correcta a la
bandeja que incluye el chasis para ello, y luego
fijarla con los tornillos que vienen de fábrica con
la carcasa.

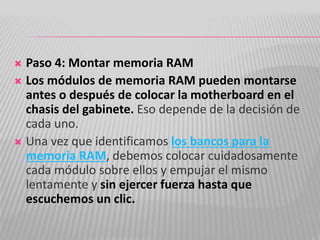

19.  Paso 4: Montar memoria RAM
 Los módulos de memoria RAM pueden montarse
antes o después de colocar la motherboard en el
chasis del gabinete. Eso depende de la decisión de
cada uno.
 Una vez que identificamos los bancos para la
memoria RAM, debemos colocar cuidadosamente
cada módulo sobre ellos y empujar el mismo
lentamente y sin ejercer fuerza hasta que
escuchemos un clic.

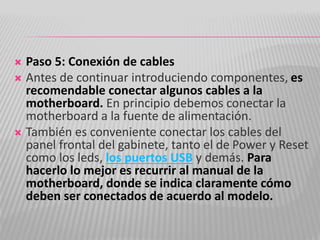

20.  Paso 5: Conexión de cables
 Antes de continuar introduciendo componentes, es
recomendable conectar algunos cables a la
motherboard. En principio debemos conectar la
motherboard a la fuente de alimentación.
 También es conveniente conectar los cables del
panel frontal del gabinete, tanto el de Power y Reset
como los leds, los puertos USB y demás. Para
hacerlo lo mejor es recurrir al manual de la
motherboard, donde se indica claramente cómo
deben ser conectados de acuerdo al modelo.

21.  Paso 6: Placas y más placas
 Si hemos decidido incluir en la PC alguna placa
extra, como puede ser una placa de video, una de
Wi-Fi o una de Ethernet, este es el momento preciso
para montarla.
 Para ello debemos identificar el zócalo PCI-E PCI o
AGP en el que debe ir montada la placa. Se la
coloca de forma que los pines coincidan con el
conector y presionamos sin fuerza hasta escuchar el
clic que nos indica que ha sido fijada

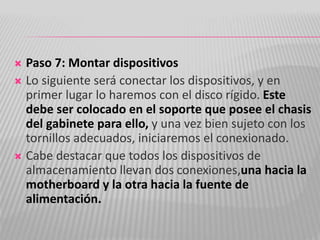

22.  Paso 7: Montar dispositivos
 Lo siguiente será conectar los dispositivos, y en
primer lugar lo haremos con el disco rígido. Este
debe ser colocado en el soporte que posee el chasis
del gabinete para ello, y una vez bien sujeto con los
tornillos adecuados, iniciaremos el conexionado.
 Cabe destacar que todos los dispositivos de
almacenamiento llevan dos conexiones,una hacia la
motherboard y la otra hacia la fuente de
alimentación.

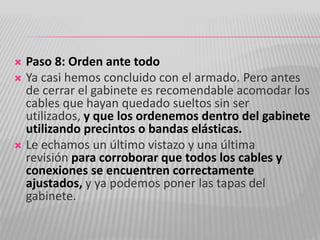

23.  Paso 8: Orden ante todo
 Ya casi hemos concluido con el armado. Pero antes
de cerrar el gabinete es recomendable acomodar los
cables que hayan quedado sueltos sin ser
utilizados, y que los ordenemos dentro del gabinete
utilizando precintos o bandas elásticas.
 Le echamos un último vistazo y una última
revisión para corroborar que todos los cables y
conexiones se encuentren correctamente
ajustados, y ya podemos poner las tapas del
gabinete.
