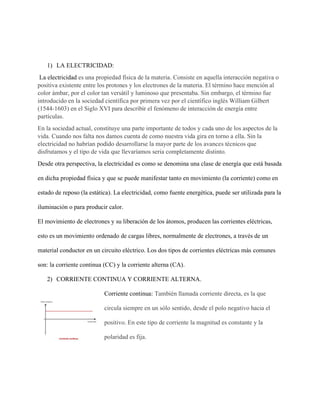

2. 1) LA ELECTRICIDAD:
La electricidad es una propiedad física de la materia. Consiste en aquella interacción negativa o
positiva existente entre los protones y los electrones de la materia. El término hace mención al
color ámbar, por el color tan versátil y luminoso que presentaba. Sin embargo, el término fue
introducido en la sociedad científica por primera vez por el científico inglés William Gilbert
(1544-1603) en el Siglo XVI para describir el fenómeno de interacción de energía entre
partículas.
En la sociedad actual, constituye una parte importante de todos y cada uno de los aspectos de la
vida. Cuando nos falta nos damos cuenta de como nuestra vida gira en torno a ella. Sin la
electricidad no habrían podido desarrollarse la mayor parte de los avances técnicos que
disfrutamos y el tipo de vida que llevaríamos seria completamente distinto.
Desde otra perspectiva, la electricidad es como se denomina una clase de energía que está basada
en dicha propiedad física y que se puede manifestar tanto en movimiento (la corriente) como en
estado de reposo (la estática). La electricidad, como fuente energética, puede ser utilizada para la
iluminación o para producir calor.
El movimiento de electrones y su liberación de los átomos, producen las corrientes eléctricas,
esto es un movimiento ordenado de cargas libres, normalmente de electrones, a través de un
material conductor en un circuito eléctrico. Los dos tipos de corrientes eléctricas más comunes
son: la corriente continua (CC) y la corriente alterna (CA).
2) CORRIENTE CONTINUA Y CORRIENTE ALTERNA.
Corriente continua: También llamada corriente directa, es la que
circula siempre en un sólo sentido, desde el polo negativo hacia el
positivo. En este tipo de corriente la magnitud es constante y la
polaridad es fija.

3. Corriente alterna: Se llama corriente alterna al tipo de corriente
que cambia la magnitud y el sentido de circulación en intervalos
regulares. Esos cambios en el sentido de circulación se deben al cambio
de polaridad del generador que produce éste tipo de corriente.
3) CIRCUITO ELECTRICO
Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede circular
una corriente eléctrica.
Elementos que lo conforman:
Generador: Producen y mantienen la corriente eléctrica por el
circuito. Son la fuente de energía.
Pilas y Baterías: Son generadores de corriente continua (c.c.)
Alternadores: Son generadores de corriente alterna (c.a.)
Conductores : Es por donde se mueve la corriente eléctrica de
un elemento a otro del circuito. Son de cobre o aluminio, materiales buenos conductores de la
electricidad, o lo que es lo mismo que ofrecen muy poca resistencia eléctrica a que pase la
corriente por ellos. Hay muchos tipos de cables eléctricos diferentes
Receptores: Son los elementos que transforman la energía eléctrica que les llega en otro tipo de
energía. Por ejemplo las bombillas transforma la energía eléctrica en luminosa o luz, los
radiadores en calor, los motores en movimiento, etc.
Elementos de mando o control: Permiten dirigir o cortar a voluntad el paso de la corriente
eléctrica dentro del circuito. Tenemos interruptores, pulsadores, conmutadores, etc.
Elementos de protección : Protegen los circuitos y a las personas cuando hay peligro o la
corriente es muy elevada y puede haber riesgo de quemar los elementos del circuito. Tenemos

4. fusibles, magneto térmicos, diferenciales, etc.

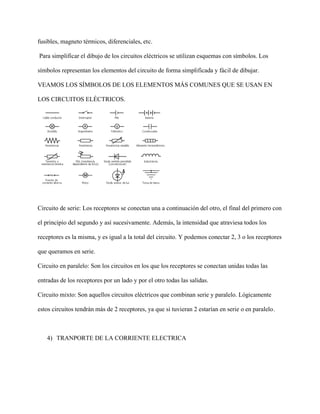

Para simplificar el dibujo de los circuitos eléctricos se utilizan esquemas con símbolos. Los
símbolos representan los elementos del circuito de forma simplificada y fácil de dibujar.
VEAMOS LOS SÍMBOLOS DE LOS ELEMENTOS MÁS COMUNES QUE SE USAN EN
LOS CIRCUITOS ELÉCTRICOS.
Circuito de serie: Los receptores se conectan una a continuación del otro, el final del primero con
el principio del segundo y así sucesivamente. Además, la intensidad que atraviesa todos los
receptores es la misma, y es igual a la total del circuito. Y podemos conectar 2, 3 o los receptores
que queramos en serie.
Circuito en paralelo: Son los circuitos en los que los receptores se conectan unidas todas las
entradas de los receptores por un lado y por el otro todas las salidas.
Circuito mixto: Son aquellos circuitos eléctricos que combinan serie y paralelo. Lógicamente
estos circuitos tendrán más de 2 receptores, ya que si tuvieran 2 estarían en serie o en paralelo.
4) TRANPORTE DE LA CORRIENTE ELECTRICA

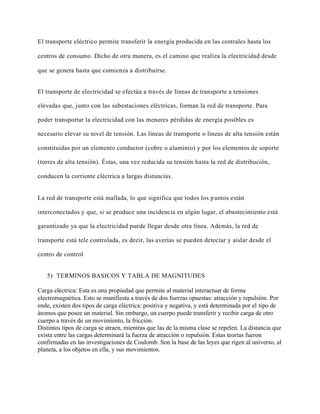

5. El transporte eléctrico permite transferir la energía producida en las centrales hasta los
centros de consumo. Dicho de otra manera, es el camino que realiza la electricidad desde
que se genera hasta que comienza a distribuirse.
El transporte de electricidad se efectúa a través de líneas de transporte a tensiones
elevadas que, junto con las subestaciones eléctricas, forman la red de transporte. Para
poder transportar la electricidad con las menores pérdidas de energía posibles es
necesario elevar su nivel de tensión. Las líneas de transporte o líneas de alta tensión están
constituidas por un elemento conductor (cobre o aluminio) y por los elementos de soporte
(torres de alta tensión). Éstas, una vez reducida su tensión hasta la red de distribución,
conducen la corriente eléctrica a largas distancias.
La red de transporte está mallada, lo que significa que todos los puntos están
interconectados y que, si se produce una incidencia en algún lugar, el abastecimiento está
garantizado ya que la electricidad puede llegar desde otra línea. Además, la red de
transporte está tele controlada, es decir, las averías se pueden detectar y aislar desde el
centro de control
5) TERMINOS BASICOS Y TABLA DE MAGNITUDES
Carga eléctrica: Esta es una propiedad que permite al material interactuar de forma
electromagnética. Esto se manifiesta a través de dos fuerzas opuestas: atracción y repulsión. Por
ende, existen dos tipos de carga eléctrica: positiva y negativa, y está determinada por el tipo de
átomos que posee un material. Sin embargo, un cuerpo puede transferir y recibir carga de otro
cuerpo a través de un movimiento, la fricción.
Distintos tipos de carga se atraen, mientras que las de la misma clase se repelen. La distancia que
exista entre las cargas determinará la fuerza de atracción o repulsión. Estas teorías fueron
confirmadas en las investigaciones de Coulomb. Son la base de las leyes que rigen al universo, al
planeta, a los objetos en ella, y sus movimientos.

6. Campo eléctrico: Este concepto define el espacio que rodea a un objeto cargado, bien sea
positiva o negativamente. Es decir, la superficie en donde puede ejercer una influencia si entra en
contacto con otra carga de cualquier tipo. Un dato resaltante acerca del campo eléctrico, es que
este puede extenderse al infinito. Su valor puede ser cuantificado, determinando con precisión la
fuerza que ejerce en cargas ubicadas inclusive en otros campos.
A diferencia de la gravedad, este campo puede actuar a través de las dos fuerzas opuestas de
atracción y repulsión. La intensidad de carga en un lugar se determina a través del cálculo de la
fuerza percibida a esta distancia. Esto, tomando como punto de referencia el lugar de origen del
campo eléctrico. La fuerza entonces se convierte en un vector, con dirección y magnitud. Los
cálculos realizados, entonces, pueden indicar el sentido de una corriente eléctrica.
Potencial eléctrico: Si una carga experimenta una fuerza al entrar en un campo eléctrico,
necesitará cierta cantidad de energía para contrarrestarla. A esta acción se le llama trabajo o
potencial eléctrico. Se define entonces, como la cantidad de energía que hace falta para mover
una carga de un punto a otro. La unidad utilizada para expresar esta medida es el Voltio.
El término “potencial eléctrico”, está relacionado con la expresión “diferencia de potencial”. Se
refiere a la carga utilizada para mover una carga dentro de un mismo campo eléctrico.
6) POLEA- MOTOR ELECTRICO- PIÑON
Polea: Una polea es un mecanismo para mover o levantar cosas pesadas, consistente en
una rueda acanalada en todo su perímetro y móvil alrededor de un eje con un canal o garganta en
su borde por donde se hace pasar una cuerda o cadena.
Motor eléctrico: Los motores eléctricos son máquinas eléctricas rotatorias. Transforman una
energía eléctrica en energía mecánica de rotación en un eje. Tienen múltiples ventajas, entre las
que cabe citar su economía, limpieza, comodidad y seguridad de funcionamiento, el motor

7. eléctrico a reemplazado en gran parte a otras fuentes de energía, tanto en la industria como en el
transporte, las minas, el comercio, o el hogar.
Su funcionamiento se basa en las fuerzas de atracción y repulsión establecidas entre un imán y
un hilo (bobina) por donde hacemos circular una corriente eléctrica. Entonces solo seria
necesario una bobina (espiras con un principio y un final) un imán y una pila (para hacer pasar la
corriente eléctrica por las espiras) para construir un motor eléctrico. Recuerda también se pueden
llamar "motor electromagnético.
Piñon: El piñón es un pieza clave en la mecánica de vehículos, puesto que mejora los procesos de
transmisión, ya sea directa mediante engranaje o indirecta cuando se utiliza una cadena de
transmisión o una cadena dentada.

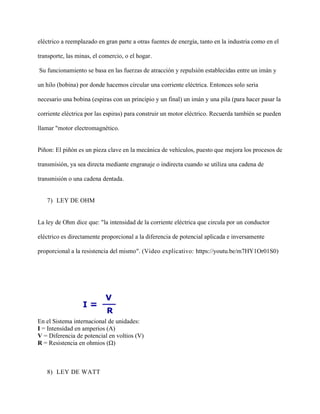

7) LEY DE OHM
La ley de Ohm dice que: "la intensidad de la corriente eléctrica que circula por un conductor
eléctrico es directamente proporcional a la diferencia de potencial aplicada e inversamente
proporcional a la resistencia del mismo". (Video explicativo: https://youtu.be/m7HY1Or01S0)
En el Sistema internacional de unidades:
I = Intensidad en amperios (A)
V = Diferencia de potencial en voltios (V)
R = Resistencia en ohmios (Ω)
8) LEY DE WATT

8. Como ley de Watt, o ley de la potencia eléctrica, se conoce aquella que afirma que la potencia
eléctrica es directamente proporcional al voltaje de un circuito y a la intensidad que circula por
él. Se resume en la siguiente fórmula: P=V.I. Siendo que V representa el voltaje en watts, I la
intensidad en amperios y P la potencia en vatios. (video explicativo:
https://youtu.be/4CSFwGLb3Qk)
