1. CONCEPTOS BASICOS SOBRE ELECTRICIDAD
SISTEMAS Y TECNOLOGIA
LAURA VALENTINA RODRIGUEZ
GRADO 10-6
LIC. GUILLERMO MONDRAGON
INSTITUCION EDUCATIVA LICEO DEPARTAMENTAL
SANTIAGO DE CALI
2020

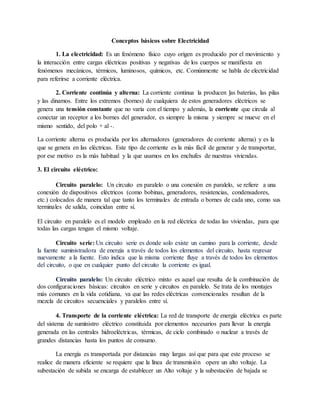

2. Conceptos básicos sobre Electricidad
1. La electricidad: Es un fenómeno físico cuyo origen es producido por el movimiento y
la interacción entre cargas eléctricas positivas y negativas de los cuerpos se manifiesta en
fenómenos mecánicos, térmicos, luminosos, químicos, etc. Comúnmente se habla de electricidad
para referirse a corriente eléctrica.
2. Corriente continúa y alterna: La corriente continua la producen las baterías, las pilas
y las dinamos. Entre los extremos (bornes) de cualquiera de estos generadores eléctricos se
genera una tensión constante que no varía con el tiempo y además, la corriente que circula al
conectar un receptor a los bornes del generador, es siempre la misma y siempre se mueve en el
mismo sentido, del polo + al -.
La corriente alterna es producida por los alternadores (generadores de corriente alterna) y es la
que se genera en las eléctricas. Este tipo de corriente es la más fácil de generar y de transportar,
por ese motivo es la más habitual y la que usamos en los enchufes de nuestras viviendas.
3. El circuito eléctrico:
Circuito paralelo: Un circuito en paralelo o una conexión en paralelo, se refiere a una
conexión de dispositivos eléctricos (como bobinas, generadores, resistencias, condensadores,
etc.) colocados de manera tal que tanto los terminales de entrada o bornes de cada uno, como sus
terminales de salida, coincidan entre sí.
El circuito en paralelo es el modelo empleado en la red eléctrica de todas las viviendas, para que
todas las cargas tengan el mismo voltaje.
Circuito serie: Un circuito serie es donde solo existe un camino para la corriente, desde
la fuente suministradora de energía a través de todos los elementos del circuito, hasta regresar
nuevamente a la fuente. Esto indica que la misma corriente fluye a través de todos los elementos
del circuito, o que en cualquier punto del circuito la corriente es igual.
Circuito paralelo: Un circuito eléctrico mixto es aquel que resulta de la combinación de
dos configuraciones básicas: circuitos en serie y circuitos en paralelo. Se trata de los montajes
más comunes en la vida cotidiana, ya que las redes eléctricas convencionales resultan de la
mezcla de circuitos secuenciales y paralelos entre sí.
4. Transporte de la corriente eléctrica: La red de transporte de energía eléctrica es parte
del sistema de suministro eléctrico constituida por elementos necesarios para llevar la energía
generada en las centrales hidroeléctricas, térmicas, de ciclo combinado o nuclear a través de
grandes distancias hasta los puntos de consumo.
La energía es transportada por distancias muy largas así que para que este proceso se
realice de manera eficiente se requiere que la línea de transmisión opere un alto voltaje. La
subestación de subida se encarga de establecer un Alto voltaje y la subestación de bajada se

3. encarga de reducir el voltaje para reducir la distribución de energía. La distribución se encarga
de llevar la energía a los consumos tales como escuelas, hospitales, edificios y casa, etc.… a un
nivel de voltaje inferior a la línea de transmisión.
5. Términos básicos y tabla de magnitudes: Las magnitudes eléctricas son aquellas
propiedades físicas de la electricidad que podemos medir; en consecuencia, podemos conocer su
valor y utilizarlas en varias aplicaciones. Las más importantes son la tensión, la intensidad de
corriente (o directamente corriente), la resistencia y la potencia.
6. Polea, piñones y motor eléctrico.
Polea: Una polea es una máquina simple, un dispositivo mecánico de tracción, que sirve
para transmitir una fuerza. Consiste en una rueda con un canal en su periferia, por el cual pasa
una cuerda que gira sobre un eje central.
Piñones: Un piñón es la rueda de un mecanismo de cremallera o a la rueda más pequeña
de un par de ruedas, ya sea en una transmisión directa por engranaje o indirecta a través de una
cadena de transmisión o una correa de transmisión dentada.
Motor Eléctrico: El motor eléctrico es un dispositivo que convierte la energía eléctrica
en energía mecánica de rotación por medio de la acción de los campos magnéticos generados en
sus bobinas. Son máquinas eléctricas rotatorias compuestas por un estator y un rotor.

4. 7. Ley de OHM: La ley de Ohm se usa para determinar la relación entre tensión,
corriente y resistencia en un circuito eléctrico.
Para los estudiantes de electrónica, la ley de Ohm (E = IR) es tan fundamental como lo es la
ecuación de la relatividad de Einstein (E = mc²) para los físicos.
E = I x R
Cuando se enuncia en forma explícita, significa que tensión = corriente x resistencia, o voltios =
amperios x ohmios, o V = A x Ω.
8. Ley del Watt: Hace referencia a la potencia eléctrica de un componente electrónico o
un aparato y se define como la potencia consumida por la carga es directamente proporcional al
voltaje suministrado y a la corriente que circula por este. La unidad de la potencia es el Watt. El
símbolo para representar la potencia es la “P”.
