[1] El documento presenta los pasos para realizar el dimensionamiento y montaje de un tablero eléctrico para controlar motores de inducción, incluyendo elaborar circuitos, realizar cálculos, especificar componentes, interpretar esquemas, instalar elementos y probar el aislamiento. [2] Se detallan 9 operaciones como elaborar circuitos de alimentación, realizar cálculos para el guardamotor, relé térmico y contactor, interpretar especificaciones, instalar accesorios y elementos en el tablero, conectar la línea a tierra

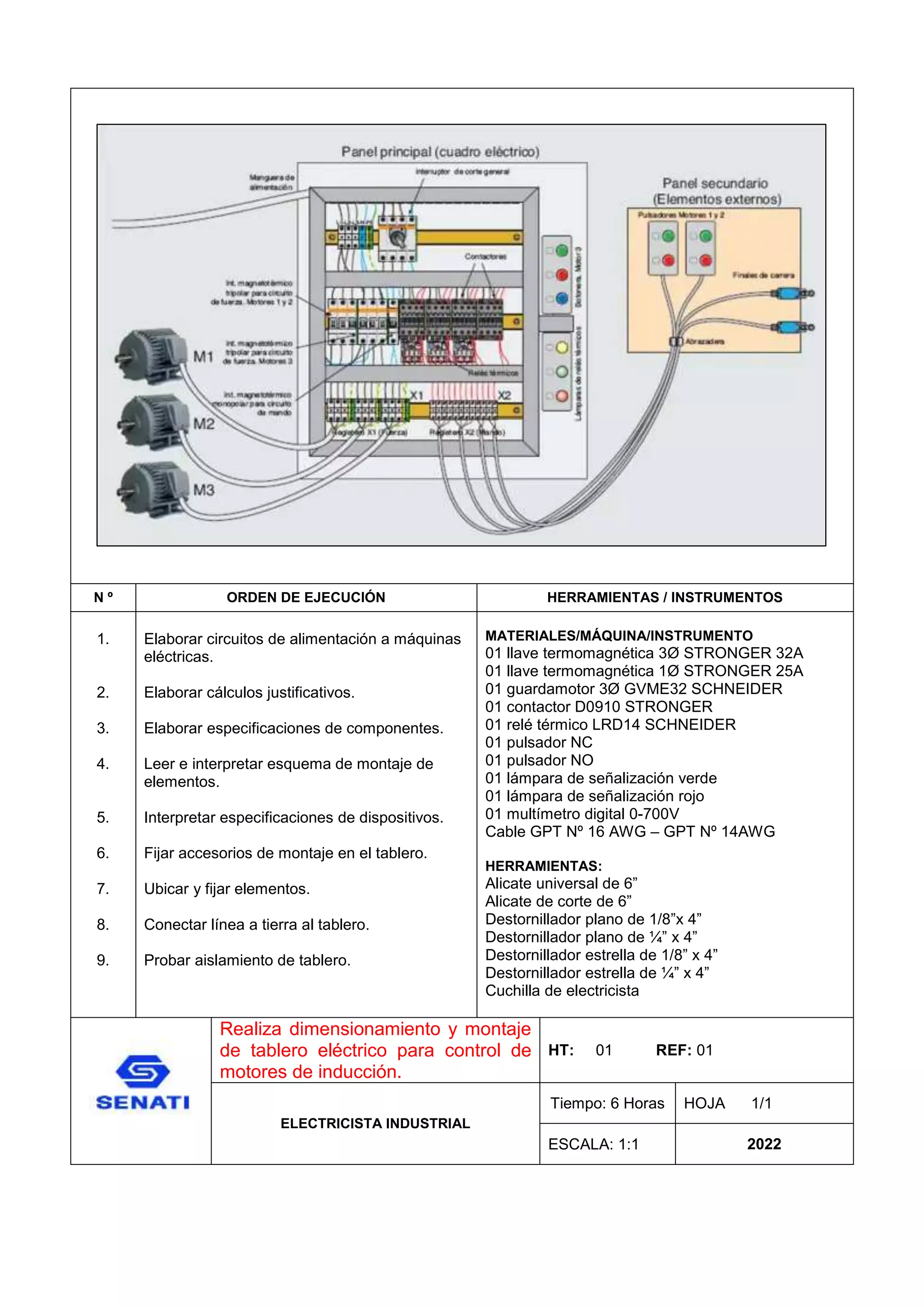

1. N º ORDEN DE EJECUCIÓN HERRAMIENTAS / INSTRUMENTOS
1.
2.
3.
4.
5.
6.
7.
8.
9.
Elaborar circuitos de alimentación a máquinas
eléctricas.
Elaborar cálculos justificativos.
Elaborar especificaciones de componentes.
Leer e interpretar esquema de montaje de
elementos.
Interpretar especificaciones de dispositivos.
Fijar accesorios de montaje en el tablero.
Ubicar y fijar elementos.
Conectar línea a tierra al tablero.
Probar aislamiento de tablero.
MATERIALES/MÁQUINA/INSTRUMENTO
01 llave termomagnética 3Ø STRONGER 32A
01 llave termomagnética 1Ø STRONGER 25A
01 guardamotor 3Ø GVME32 SCHNEIDER
01 contactor D0910 STRONGER
01 relé térmico LRD14 SCHNEIDER
01 pulsador NC
01 pulsador NO
01 lámpara de señalización verde
01 lámpara de señalización rojo
01 multímetro digital 0-700V
Cable GPT Nº 16 AWG – GPT Nº 14AWG
HERRAMIENTAS:
Alicate universal de 6”
Alicate de corte de 6”
Destornillador plano de 1/8”x 4”
Destornillador plano de ¼” x 4”
Destornillador estrella de 1/8” x 4”
Destornillador estrella de ¼” x 4”
Cuchilla de electricista
Realiza dimensionamiento y montaje
de tablero eléctrico para control de
motores de inducción.
HT: 01 REF: 01
ELECTRICISTA INDUSTRIAL
Tiempo: 6 Horas HOJA 1/1
ESCALA: 1:1 2022

2. INSTRUCTOR: PAUL BETETA OSORIO
HUAURA-PERU
HOJA DE OPERACIONES
Realiza dimensionamiento y montaje de tablero
eléctrico para control de motores de inducción.
2
Electricista Industrial
EEID CPI S3
HT – 01 REALIZA DIMENSIONAMIENTO Y MONTAJE DE TABLERO ELÉCTRICO
PARA CONTROL DE MOTORES DE INDUCCIÓN.
HO-01 Elaborar circuitos de alimentación a máquinas eléctricas.
HO-02 Elaborar cálculos justificativos.
HO-03 Elaborar especificaciones de componentes.
HO-04 Leer e interpretar esquema de montaje de elementos.
HO-05 Interpretar especificaciones de dispositivos.
HO-06 Fijar accesorios de montaje en el tablero.
HO-07 Ubicar y fijar elementos.
HO-08 Conectar línea a tierra al tablero.
HO-09 Probar aislamiento de tablero.
Motivación:
 Se habla con los alumnos acerca de la importancia de los montajes de tableros
eléctricos industriales, llegando a descubrir el tema y haciendo una breve
introducción de lo que será el desarrollo del tema.
OBJETIVOS:
 Dado los materiales, herramientas, instrumentos, el alumno estará en condiciones
realizar el dimensionamiento y montaje de tablero eléctrico industrial en un tiempo
de 6 horas cumpliendo con las normas de seguridad.
1. Elabore esquemas eléctricos. (según Norma IEC 1082-1)
1.1. Elaborar circuitos de alimentación a máquinas eléctricas.
2. Elabore lista: (en función a la tarea a realizar)
2.1. Accesorios.
2.2. Equipos.
2.3. Instrumentos
2.4. Máquinas.
3. Pruebe estado de accesorios.
Estado de la bobina, contactos, continuidad, aislamiento y especificaciones
eléctricas de los siguientes elementos:
3.1. Guardamotor.
3.2. Llave termomagnética.
3.3. Relé térmico.
3.4. Contactor.
3.5. Pulsadores.
3.6. Lámparas piloto.
3.7. Multímetro.

3. INSTRUCTOR: PAUL BETETA OSORIO
HUAURA-PERU
HOJA DE OPERACIONES
Realiza dimensionamiento y montaje de tablero
eléctrico para control de motores de inducción.
3
Electricista Industrial
EEID CPI S3
OPERACIÓN 1: Elaborar circuitos de alimentación a máquinas eléctricas.
PASO 1: Realizar esquema de fuerza.
PASO 2: Realizar el esquema de control.
Q1 Guarda motor 1
KM1 Motor trifásico 1
F1 Relé térmico motor 1
Q2 Llave termomagnética
F1 Relé térmico motor 1
KM1 Motor trifásico 1
S1 Parada de motor 1
S2 Encendido motor 1
H1 Lámpara motor 1 on
H2 Lámpara motor 1 off
H3 Lámpara motor 1 falla

4. INSTRUCTOR: PAUL BETETA OSORIO
HUAURA-PERU
HOJA DE OPERACIONES
Realiza dimensionamiento y montaje de tablero
eléctrico para control de motores de inducción.
4
Electricista Industrial
EEID CPI S3
OPERACIÓN 2: Elaborar cálculos justificativos.
PASO 1: Tomar datos de placa de motor trifásico.
PARÁMETROS MECÁNICOS O CONSTRUCTIVOS
Tipo de motor 3Ø Velocidad nominal 1360RPM
Potencia 0.55Kw Factor de potencia (cosφ)0,68
Voltaje nominal 242V/420V Eficiencia 74%
Tipo de conexión Δ - Y Factor de servicio (SF) 1.0
Corriente nominal 2.25A /1.31A Tipo de aislamiento (Th.CI) F
Frecuencia nominal 50Hz Grado de protección IP55
NOTA: los cálculos se realizaron para una conexión en triangulo.
PASO 2: Realizar cálculo para guardamotor.
Para conexión triangulo:
𝐼𝐺 ≥ 𝐼𝑛 𝐼𝐺 ≥ 2.25𝐴
PASO 3: Realizar calculo para relé térmico.
Índice de regulación mínimo:
𝐼𝑚𝑖𝑛 = 𝐼𝑛 ∗ 0.8 𝐼𝑚𝑖𝑛 = 2.25𝐴 ∗ 0.8 = 1.8𝐴
Índice de regulación máximo:
𝐼𝑚𝑎𝑥 = 𝐼𝑛/0.8 𝐼𝑚𝑎𝑥 = 2.25𝐴/0.8 = 2.81𝐴
PASO 4: Realizar calculo para contactor.
𝐼𝐶 ≥ 𝐼𝑛 𝐼𝐶 ≥ 2.25𝐴

5. INSTRUCTOR: PAUL BETETA OSORIO
HUAURA-PERU
HOJA DE OPERACIONES
Realiza dimensionamiento y montaje de tablero
eléctrico para control de motores de inducción.
5
Electricista Industrial
EEID CPI S3
OPERACIÓN 3: Elaborar especificaciones de componentes.
PASO 1: Elaborar lista de materiales previo cálculo.
Materiales
Guardamotor GV2ME07
Contactor LC1D09B7
Relé térmico LRD07
OPERACIÓN 4: Leer e interpretar esquema de montaje de elementos.
PASO 1: Con ayuda del esquema pictórico y eléctrico disponer las posibles
posiciones de los componentes eléctricos.
OPERACIÓN 5: Interpretar especificaciones de dispositivos.
PASO 1: Identificar componentes y regular los parámetros según datos calculados del
motor.
OPERACIÓN 6: Fijar accesorios de montaje en el tablero.
PASO 1: Fijar riel din en tablero eléctrico.
OPERACIÓN 7: Ubicar y fijar elementos.
PASO 1: Con ayuda del esquema pictórico y eléctrico ubicar y fijar en sus posiciones
los componentes eléctricos.

6. INSTRUCTOR: PAUL BETETA OSORIO
HUAURA-PERU
HOJA DE OPERACIONES
Realiza dimensionamiento y montaje de tablero
eléctrico para control de motores de inducción.
6
Electricista Industrial
EEID CPI S3
OPERACIÓN 8: Conectar línea a tierra al tablero.
PASO 1: Conectar el cable a tierra al tablero fijándolo con un terminal y perno, deberá
quedar ajustado.
OPERACIÓN 9: Probar aislamiento de tablero.
PASO 1: Con ayuda de un megóhmetro, seleccionar el modo resistencia y colocar
una punta en el tablero y otro en las borneras, no debe marcar ningún valor.

7. INSTRUCTOR: PAUL BETETA OSORIO
HUAURA-PERU
HOJA DE OPERACIONES
Realiza dimensionamiento y montaje de tablero
eléctrico para control de motores de inducción.
7
Electricista Industrial
EEID CPI S3
CUESTIONARIO:
1. ¿Qué función cumple el guardamotor?
2. ¿Qué funciona cumple el relé térmico?
3. ¿Qué funciona cumple el contactor?
4. ¿Qué función cumple la puesta a tierra en un tablero eléctrico?
5. ¿Cuál es el parámetro que se utiliza para realizar los cálculos de los
materiales eléctricos?
