El documento describe diferentes tipos de redes informáticas, incluyendo redes LAN, MAN y WAN. Explica que las redes LAN conectan computadoras en un área limitada como un edificio, mientras que las redes MAN cubren áreas más grandes como ciudades. Finalmente, las redes WAN se extienden a distancias aún mayores como países o continentes.

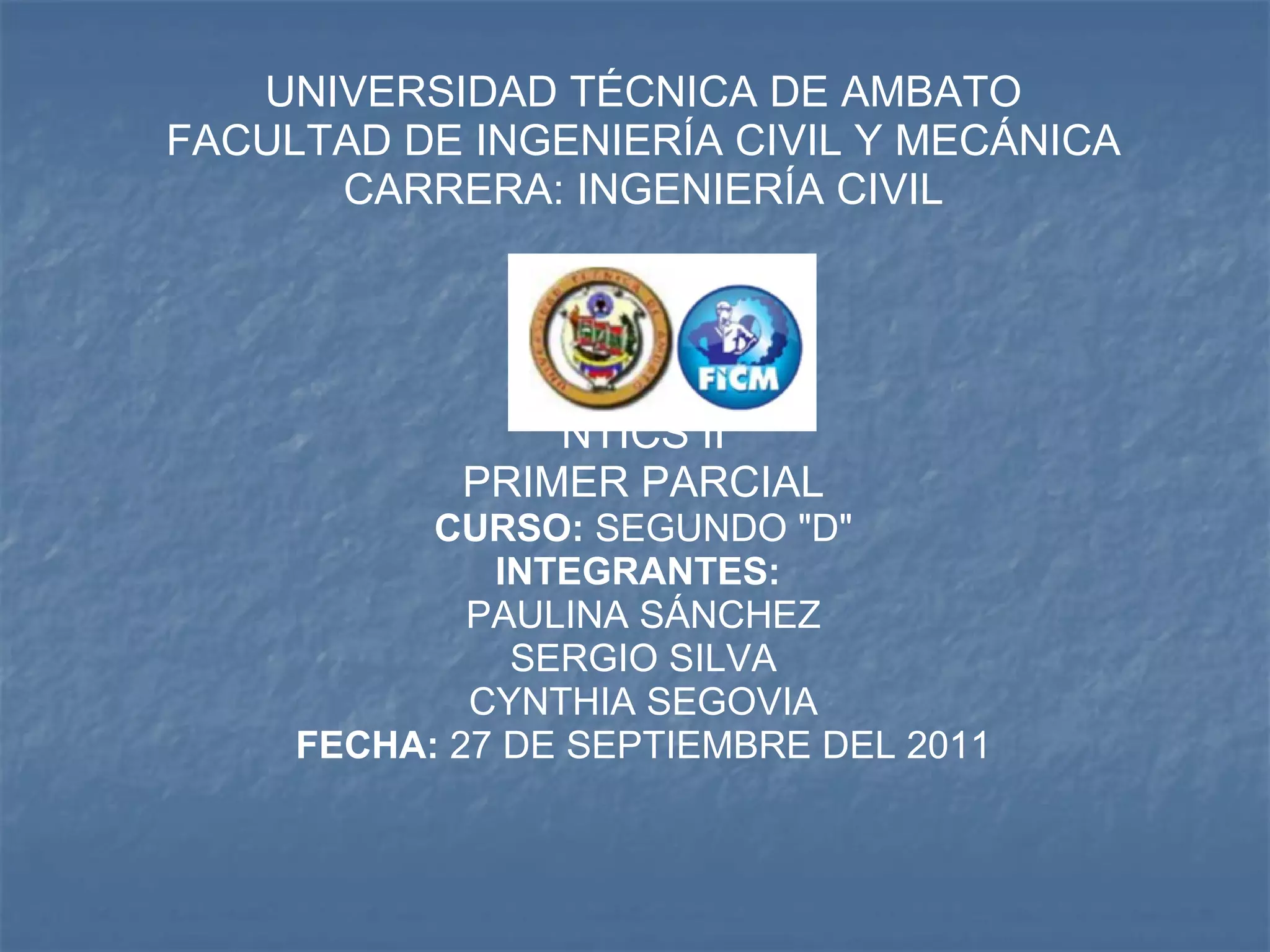

1. UNIVERSIDAD TÉCNICA DE AMBATO FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA CARRERA: INGENIERÍA CIVIL NTICS II PRIMER PARCIAL CURSO: SEGUNDO "D" INTEGRANTES: PAULINA SÁNCHEZ SERGIO SILVA CYNTHIA SEGOVIA FECHA: 27 DE SEPTIEMBRE DEL 2011

2. OBJETIVO: Conocer el concepto de redes. Dominar los tipos de redes, su esquema, características, ventajas y desventajas. Elaborar presentaciones con el tema.

3. REDES LAN

4. REDES LAN Una red de área local , o red local, es la interconexión de varios ordenadores y periféricos. ( LAN es la abreviatura inglesa de Local Area Network , 'red de área local'). Su extensión esta limitada físicamente a un edificio o a un entorno de hasta 100 metros.

5. APLICACIONES Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En definitiva, permite que dos o más máquinas se comuniquen.

6. Ventajas y desventajas Ventajas: Una LAN da la posibilidad de que los PC's compartan entre ellos programas, información, recursos entre otros. La máquina conectada (PC) cambian continuamente, así que permite que sea innovador este proceso y que se incremente sus recursos y capacidades. Desventajas: Para que ocurra el proceso de intercambiar la información los PC's deben estar cerca geográficamente. Solo pueden conectar PC's o microcomputadoras.

7. TIPOS DE CONEXIONES

8. Red Estrella Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este.

9. Red Anillo Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor , pasando la señal a la siguiente estación.

10. Red Bus Una red en bus es una topologia de red en la que todas las estaciones están conectadas a un único canal de comunicaciones por medio de unidades interfaz y derivadores . Las estaciones utilizan este canal para comunicarse con el resto. Es la más sencilla por el momento.

11. Red Árbol Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas.

12. REDES MAN

13. REDES MAN Una red de área metropolitana ( Metropolitan Area Network o MAN , en inglés) es una red de alta velocidad ( banda ancha ) que dando cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado

14. APLICACIONES Las redes de área metropolitana tienen muchas y variadas aplicaciones, las principales son: Interconexión de redes de área local (LAN) Interconexión ordenador a ordenador Transmisión de vídeo e imágenes (sistema de videovigilancia metropolitana) Transmisión CAD/CAM Pasarelas para redes de área extensa (WAN)

15. MAN pública y privada Un ejemplo de MAN pública es la infraestructura que un operador de telecomunicaciones instala en una ciudad con el fin de ofrecer servicios de banda ancha a sus clientes localizados en esta área geográfica.

16. ventajas de la red privada Una vez comprada, los gastos de explotación de una red privada de área metropolitana, así como el coste de una RAL, es inferior que el de una WAN, debido a la técnica soportada y la independencia con respecto al tráfico demandado. Una MAN privada es más segura que una WAN. Una MAN es más adecuada para la transmisión de tráfico que no requiere asignación de ancho de banda fijo. Una MAN ofrece un ancho de banda superior que redes WAN tales como X.25 o Red Digital de Servicios Integrados de Banda Estrecha (RDSI-BE).

17. Desventajas de la red privada Limitaciones legales y políticas podrían desestimar al comprador la instalación de una red privada de área metropolitana. En esta situación, se podría usar una red pública de área metropolitana. La red de área metropolitana no puede cubrir grandes áreas superiores a los 50 Kms de diámetro.

18. Redes wan

19. redes wan

20. red wan Una Red de Área Amplia ( Wide Area Network o WAN , del inglés), es un tipo de red de computadoraspolitecnico capaz de cubrir distancias desde unos 100 hasta unos 1000 km, dando el servicio a un país o un continente. Un ejemplo de este tipo de redes sería RedIRIS, Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros (sobre la distancia hay discusión posible). Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de Internet (ISP) para proveer de conexión a sus clientes.

21. Red wan Hoy en día Internet proporciona WAN de alta velocidad, y la necesidad de redes privadas WAN se ha reducido drásticamente mientras que las VPN que utilizan cifrado y otras técnicas para hacer esa red dedicada aumentan continuamente. Normalmente la WAN es una red punto a punto, es decir, red de paquete conmutado. Las redes WAN pueden usar sistemas de comunicación vía satélite o de radio. Fue la aparición de los portátiles y los PDA la que trajo el concepto de redes inalámbricas .

22. Características de la redes wan Características Cubren una región, país o continente mas una sencilla area local capaz de tener varias redes LAN. Generalmente se dividen en subredes intercomunicadas entre si. Conectan múltiples LAN con MAN. Una subred, donde conectan uno o varios hosts . División entre líneas de transmisión y elementos de conmutación Router. Usualmente los routers son computadoras de las sub-redes que componen la WAN.

23. Red wan Una red de área amplia o WAN (Wide Area Network) se extiende sobre un área geográfica extensa, a veces un país o un continente, y su función fundamental está orientada a la interconexión de redes o equipos terminales que se encuentran ubicados a grandes distancias entre sí.

24. Ventajas de las redes wan Ventajas: Las WAN pueden utilizar un software especializado para incluir mini y macrocomputadoras como elementos de red. Las WAN no esta limitada a espacio geográfico para establecer comunicación entre PC's o mini o macrocomputadoras. Puede llegar a utilizar enlaces de satélites, fibra óptica, aparatos de rayos infrarrojos y de enlaces.

25. Desventajas de las redes wan Desventajas: Los equipos deben poseer gran capacidad de memoria, si se quiere que el acceso sea rápido. Poca seguridad en las computadoras (infección de virus, eliminación de programas, entre otros).
