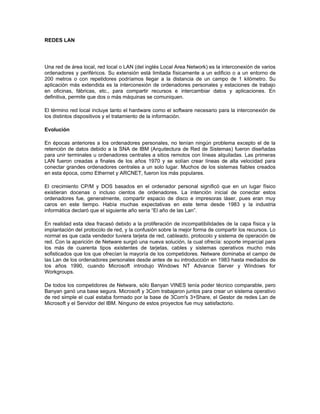

1. REDES LAN
Una red de área local, red local o LAN (del inglés Local Area Network) es la interconexión de varios
ordenadores y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de
200 metros o con repetidores podríamos llegar a la distancia de un campo de 1 kilómetro. Su
aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo
en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En
definitiva, permite que dos o más máquinas se comuniquen.
El término red local incluye tanto el hardware como el software necesario para la interconexión de
los distintos dispositivos y el tratamiento de la información.
Evolución
En épocas anteriores a los ordenadores personales, no tenían ningún problema excepto el de la
retención de datos debido a la SNA de IBM (Arquitectura de Red de Sistemas) fueron diseñadas
para unir terminales u ordenadores centrales a sitios remotos con líneas alquiladas. Las primeras
LAN fueron creadas a finales de los años 1970 y se solían crear líneas de alta velocidad para
conectar grandes ordenadores centrales a un solo lugar. Muchos de los sistemas fiables creados
en esta época, como Ethernet y ARCNET, fueron los más populares.
El crecimiento CP/M y DOS basados en el ordenador personal significó que en un lugar físico
existieran docenas o incluso cientos de ordenadores. La intención inicial de conectar estos
ordenadores fue, generalmente, compartir espacio de disco e impresoras láser, pues eran muy
caros en este tiempo. Había muchas expectativas en este tema desde 1983 y la industria
informática declaró que el siguiente año sería “El año de las Lan”.
En realidad esta idea fracasó debido a la proliferación de incompatibilidades de la capa física y la
implantación del protocolo de red, y la confusión sobre la mejor forma de compartir los recursos. Lo
normal es que cada vendedor tuviera tarjeta de red, cableado, protocolo y sistema de operación de
red. Con la aparición de Netware surgió una nueva solución, la cual ofrecía: soporte imparcial para
los más de cuarenta tipos existentes de tarjetas, cables y sistemas operativos mucho más
sofisticados que los que ofrecían la mayoría de los competidores. Netware dominaba el campo de
las Lan de los ordenadores personales desde antes de su introducción en 1983 hasta mediados de
los años 1990, cuando Microsoft introdujo Windows NT Advance Server y Windows for
Workgroups.
De todos los competidores de Netware, sólo Banyan VINES tenía poder técnico comparable, pero
Banyan ganó una base segura. Microsoft y 3Com trabajaron juntos para crear un sistema operativo
de red simple el cual estaba formado por la base de 3Com's 3+Share, el Gestor de redes Lan de
Microsoft y el Servidor del IBM. Ninguno de estos proyectos fue muy satisfactorio.

2. IMAGEN RED LAN

3. REDES WAN
Una Red de Área Amplia (Wide Area Network o WAN, del inglés), es un tipo de red de
computadoras capaz de cubrir distancias desde unos 100km hasta unos 1000 km, dando el
servicio a un país o un continente. Un ejemplo de este tipo de redes sería RedIRIS, Internet o
cualquier red en la cual no estén en un mismo edificio todos sus miembros (sobre la distancia hay
discusión posible). Muchas WAN son construidas por y para una organización o empresa particular
y son de uso privado, otras son construidas por los proveedores de Internet (ISP) para proveer de
conexión a sus clientes).
Hoy en día Internet proporciona WAN de alta velocidad, y la necesidad de redes privadas WAN se
ha reducido drásticamente mientras que las VPN que utilizan cifrado y otras técnicas para hacer
esa red dedicada aumentan continuamente.
Normalmente la WAN es una red punto a punto, es decir, red de paquete conmutado. Las redes
WAN pueden usar sistemas de comunicación vía satélite o de radio. Fue la aparición de los
portátiles y los PDA la que trajo el concepto de redes inalámbricas.
Una red de área amplia o WAN (Wide Area Network) se extiende sobre un área geográfica
extensa, a veces un país o un continente, y su función fundamental está orientada a la
interconexión de redes o equipos terminales que se encuentran ubicados a grandes distancias
entre sí. Para ello cuentan con una infraestructura basada en poderosos nodos de conmutación
que llevan a cabo la interconexión de dichos elementos, por los que además fluyen un volumen
apreciable de información de manera continua. Por esta razón también se dice que las redes WAN
tienen carácter público, pues el tráfico de información que por ellas circula proviene de diferentes
lugares, siendo usada por numerosos usuarios de diferentes países del mundo para transmitir
información de un lugar a otro. A diferencia de las redes LAN (siglas de "local area network", es
decir, "red de área local"), la velocidad a la que circulan los datos por las redes WAN suele ser
menor que la que se puede alcanzar en las redes LAN. Además, las redes LAN tienen carácter
privado, pues su uso está restringido normalmente a los usuarios miembros de una empresa, o
institución, para los cuales se diseñó la red.
La infraestructura de redes WAN la componen, además de los nodos de conmutación, líneas de
transmisión de grandes prestaciones, caracterizadas por sus grandes velocidades y ancho de
banda en la mayoría de los casos. Las líneas de transmisión (también llamadas "circuitos",
"canales" o "troncales") mueven información entre los diferentes nodos que componen la red.
Los elementos de conmutación también son dispositivos de altas prestaciones, pues deben ser
capaces de manejar la cantidad de tráfico que por ellos circula. De manera general, a estos
dispositivos les llegan los datos por una línea de entrada, y este debe encargarse de escoger una
línea de salida para reenviarlos. A continuación, en la Figura 1, se muestra un esquema general de
los que podría ser la estructura de una WAN. En el mismo, cada host está conectada a una red
LAN, que a su vez se conecta a uno de los nodos de conmutación de la red WAN. Este nodo debe
encargarse de encaminar la información hacia el destino para la que está dirigida.
Antes de abordar el siguiente tema, es necesario que quede claro el término conmutación, que
pudiéramos definirlo como la manera en que los nodos o elementos de interconexión garantizan la
interconexión de dos sistemas finales, para intercambiar información.

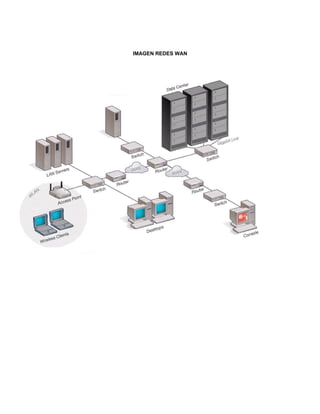

4. IMAGEN REDES WAN

5. RED DE ÁREA METROPOLITANA
Una red de área metropolitana (Metropolitan Area Network o MAN, en inglés) es una red de alta
velocidad (banda ancha) que dando cobertura en un área geográfica extensa, proporciona
capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo,
sobre medios de transmisión tales como fibra óptica y par trenzado (MAN BUCLE), la tecnología de
pares de cobre se posiciona como una excelente alternativa para la creación de redes
metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad y la carencia de
interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10Mbps, 20Mbps,
45Mbps, 75Mbps, sobre pares de cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.
Las Redes MAN BUCLE, se basan en tecnologías Bonding, de forma que los enlaces están
formados por múltiples pares de cobre con el fin de ofrecer el ancho de banda necesario.
Además esta tecnología garantice SLAS´S del 99,999, gracias a que los enlaces están formados
por múltiples pares de cobre y es materialmente imposible que 4, 8 ó 16 hilos se averíen de forma
simultanea.
El concepto de red de área metropolitana representa una evolución del concepto de red de área
local a un ámbito más amplio, cubriendo áreas mayores que en algunos casos no se limitan a un
entorno metropolitano sino que pueden llegar a una cobertura regional e incluso nacional mediante
la interconexión de diferentes redes de área metropolitana.
Este tipo de redes es una versión más grande que la LAN y que normalmente se basa en una
tecnología similar a esta, La principal razón para distinguir una MAN con una categoría especial es
que se ha adoptado un estándar para que funcione, que equivale a la norma IEEE.
Las redes Man también se aplican en las organizaciones, en grupos de oficinas corporativas
cercanas a una ciudad, estas no contiene elementos de conmutación, los cuales desvían los
paquetes por una de varias líneas de salida potenciales. esta redes pueden ser pública o privada.
Las redes de área metropolitana, comprenden una ubicación geográfica determinada "ciudad,
municipio", y su distancia de cobertura es mayor de 4 km . Son redes con dos buses
unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos.
ERIK MORENO SALAZAR 5N
APLICACIONES
Las redes de área metropolitana tienen muchas y variadas aplicaciones, las principales son:
• Despliegue de servicios de VoIP, en el ambito metropolitano, permitiendo eliminar las
"obsoletas" lineas tradicionales de telefonia analogica o RDSI, eliminando el gasto
corriente de esta lineas.
• Interconexión de redes de área local (LAN)
• Despliegue de Zonas Wifi sin Backhaul inalámbrico (Femtocell) liberando la totalidad de
canales Wifi para acceso), esto en la práctica supone más del 60% de mejora en la
conexión de usuarios wifi.
• Interconexión ordenador a ordenador
• Sistemas de Videovigilancia Municipal.

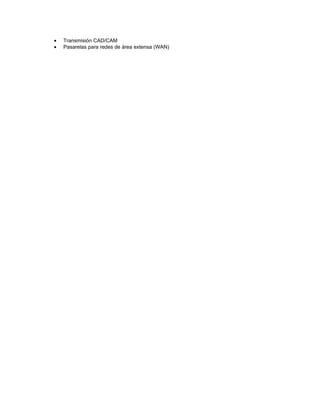

6. • Transmisión CAD/CAM
• Pasarelas para redes de área extensa (WAN)

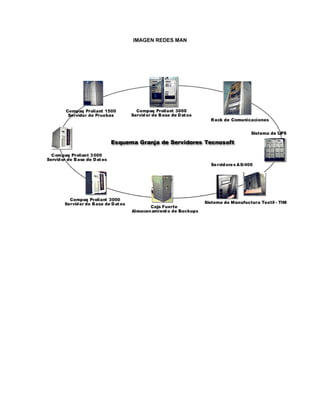

7. IMAGEN REDES MAN
