1. TARJETA MADRE
CARDONA JUAN DAVID
GARZON LUIS CARLOS
Institucion educativa académico
Sede principal
Jornada matinal
Valle del cauca
Sena
Cartago 2012
Página 1

2. TARJETA MADRE
CARDONA JUAN DAVID
GARZON LUIS CARLOS
Institucion educativa académico
Sede principal
Jornada matinal
Lic. Ciencias sociales
HERNANDO CASTAÑEDA
Cartago
2012
Página 2

3. CONTENIDO
1. Exponga sobre las características y arquitectura con la mainboard
actual……………………………………………………………………pag 4
2. Muestre los 3 modelos mas relevantes de cada fabricante……pag 5
3. Que diferencia hay entre las mainboard de un portátil,un pc de escritorio
y un servidor………………………………..………..……pag 6
4. Que características de ahorro de energía utilizan las mainboard
modernas……………………………………………………………..…pag 7
Página 3

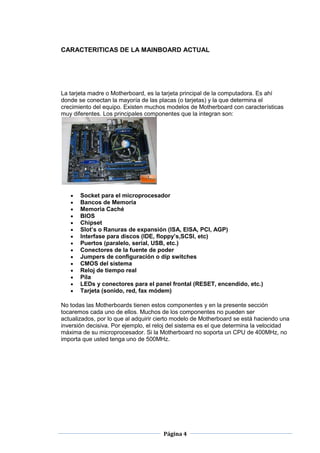

4. CARACTERITICAS DE LA MAINBOARD ACTUAL
La tarjeta madre o Motherboard, es la tarjeta principal de la computadora. Es ahí
donde se conectan la mayoría de las placas (o tarjetas) y la que determina el
crecimiento del equipo. Existen muchos modelos de Motherboard con características
muy diferentes. Los principales componentes que la integran son:
Socket para el microprocesador
Bancos de Memoria
Memoria Caché
BIOS
Chipset
Slot’s o Ranuras de expansión (ISA, EISA, PCI, AGP)
Interfase para discos (IDE, floppy’s,SCSI, etc)
Puertos (paralelo, serial, USB, etc.)
Conectores de la fuente de poder
Jumpers de configuración o dip switches
CMOS del sistema
Reloj de tiempo real
Pila
LEDs y conectores para el panel frontal (RESET, encendido, etc.)
Tarjeta (sonido, red, fax módem)
No todas las Motherboards tienen estos componentes y en la presente sección
tocaremos cada uno de ellos. Muchos de los componentes no pueden ser
actualizados, por lo que al adquirir cierto modelo de Motherboard se está haciendo una
inversión decisiva. Por ejemplo, el reloj del sistema es el que determina la velocidad
máxima de su microprocesador. Si la Motherboard no soporta un CPU de 400MHz, no
importa que usted tenga uno de 500MHz.
Página 4

5. ARQUITECTURA DE LAS MOTHERBOARDS
La arquitectura de las está directamente relacionada con las
características del procesador en términos de buses, frecuencia y factor de
forma.
1 -INTEL
• Plataforma CELERON
• Plataforma PENTIUM 4
• Plataforma PENTIUM D (Dual Core)
• Plataforma MULTICORE.
Líneas de CPUs de INTEL
• Intel Celeron 4xx S ingle Core.
• Intel Celeron D.
• Intel Pentium 4.
• Intel Pentium 4 HT.
• Intel Pentium 4 Extreme.
• Intel Pentium D.
• Intel Pentium D Extreme Edition .
Página 5

6. • Intel Pentium Dual Core.
• Intel Core 2 Duo E4xxx
• Intel Core 2 Duo E6xxx.
• Intel Core 2 Duo Exxx.
• Intel Core 2 Duo E8xxx.
• Intel 2 Quad Q6xxx.
• Intel Core 2 Quad Q9xxx.
• Intel Core 2 Extreme.
2-AMD
1 -Velocidad : valor (XXXX+)
• No representa d icho parámetro en GHz.
• Ejemplo: Athlon 64 3200+ con 51 2 MHZ de cache corre realmente a 2 GHz
= Pentium 4 a 3.2 GHz. En realidad se iguala a un Pentium 4 de 2.8 GHz o
uno de 3.0 GHz.
• En realidad se utiliza para comparar los Athlon entre sí, pero no es
adecuado para compararlos con los Pentium 4
2-Factor de forma: indica si son compatibles los procesadores en cuanto a la
forma. Los micros de AMD e INTEL no son compatibles en cuanto a su factor
de forma.
AMD utiliza actualmente DOS Sockets (zócalos) en la actualidad : 939 y AM2.
Los dos más antiguos son A/462 y 754 (ambos obsoletos). E l número indica la
cantidad de pines
Página 6

7. MODELOS RELEVANTES
Los modelos más relevantes de los fabricantes son: Abit, Albatron,
Aopen, ASUS, ASRock, Biostar , Chaintech,Dell, DFO, Elite, Epox,
Foxconn, Gigabyte Technology, Intel, MSI, QDI, Sapphire Technology,
Soltek, Super Micro, Tyan, Via , XFX, Pc Chips
Página 7

8. DIFERENCIA ENTRE MAINBOARD DE: (portátil,pc escritor,servidor)
PC DE ESCRITORIO PORTATIL SERVIDOR
*Es más grande que la del * Es la más pequeña. *Es la más grande.
portátil, pero más pequeña
que la del servidor.
*Tiene un procesador *Tiene un procesador *Tiene un procesador
grande con buena pequeño con poca grande con mucha más
capacidad. capacidad. capacidad.
* Tiene zócalos pero no *Casi no tiene zócalos. *tiene muchos zócalos.
muchos.
Mainboard de un pc de escritorio:
Página 8

9. Mainboard de un portátil:
Mainboard de un servidor:
Página 9

10. Que características de ahorro de energía utilizan las mainboard
modernas
Las placas más modernas soportan una velocidad del bus que varía entre los 50 y los
100 MHz, en función del procesador utilizado. Otros valores intermedios son 66, 75 o
112 MHz, por ejemplo. La placa también incorpora distintos multiplicadores: 2x, 3x,
etc. Valores superiores a 5x comienzan a ser imprescindibles. Estos dos datos se
utilizan para soportar todo tipo de procesadores. A mayor número de velocidades del
bus y multiplicadores, la placa soportará mayor cantidad de procesadores. Para
instalar un Pentium II a 400 MHz, por ejemplo, se configura el bus a 100 MHz y se
activa el multiplicador 4x. 100x4=400 MHz Un Pentium a 200 MHz se configura con un
bus a 66 MHz y un multiplicador 3x. 66x3=198 MHz
Todas las placas soportan diferentes voltajes. No obstante, puesto que se desconoce
el voltaje de los futuros procesadores, es bueno adquirir una placa que permita
establecer este valor a voluntad, mediante fracciones de 0.1 voltios.
Página
10
