1. UNIDAD 2
Funciones de los componentes de un
equipo
computacional, mantenimiento y
cambio

2. INTRODUCCION
Desde que se crearon las computadoras han existido una gran infinidad de problemas informáticos, de
una u otra forma siempre que utilicemos una PC estamos en riesgo de que se descomponga una
tarjeta, el Mouse, o cualquier parte de la Pc.
Pero también donde hay probabilidades de encontrar más problemas que dañen nuestra PC es en el
Internet que permite a las computadoras conectadas comunicarse directamente, ya que ahí es donde
sin querer uno puede infectar cualquier equipo con un virus de cualquier tipo que dificultaran el buen
funcionamiento de cualquier equipo de cómputo.
Un mantenimiento es aquel que servirá para tener en excelente estado el equipo de cómputo, siempre
y cuando se cree un programa con fechas para realizar dicha manutención y contar con los elementos
necesarios para esta.}
Se recomienda realizar un mantenimiento cada 6 meses si el equipo de cómputo no es muy utilizado. O
bien cada 4 meses si este si es constante en su uso. Pero es muy importante realizarlo cada 2 meses si
la PC es utilizada a diario además si utiliza la red de Internet constantemente.
Todo esto reforzara que nuestro equipo de cómputo sea más óptimo y funcione de la forma más
eficiente.

3. MICROPROCESADOR:
Es un circuito electrónico que actúa como Unidad Central de Proceso de un
ordenador, proporcionando el control de las operaciones de cálculo. Se identifica
rápido en una tarjeta madre porque esta acoplado a la misma en un socket, tiene
forma cuadrada con un pequeño ventilador arriba y generan mucho
PARTES INTERNAS DEL MICROPROCESADOR
•Unidad Aritmético-Lógica (ALU): Es donde se efectúan las operaciones aritméticas (suma, resta, y a veces
producto y división) y lógicas (and, or, not, etc.).
•Decodificador de instrucciones: Allí se interpretan las instrucciones que van llegando y que componen el
programa. Aquí entra en juego los compiladores e interpretes.
•Bloque de registros: Los registros son celdas de memoria en donde queda almacenado un dato temporalmente.
Existe un registro especial llamado de indicadores, estado o flags, que refleja el estado operativo del
Microprocesador.
•Bus de datos: Aquel por donde la CPU recibe datos del exterior o por donde la CPU manda datos al exterior.
•Bus de direcciones: Aquel, que es el utilizado por la CPU para mandar el valor de la dirección de memoria o de
un periférico externo al que la CPU quiere acceder.
•Bus de control: Aquel que usa una serie de líneas por las que salen o entran diversas señales de control
utilizadas para mandar acciones a otras partes del ordenador.
•Terminales de alimentación, por donde se recibe los voltajes desde la fuente de alimentación del ordenador.
•Reloj del sistema, es un circuito oscilador o cristal de cuarzo, que oscila varios millones de veces por segundo.
Es el que le marca el compás, el que le dicta a qué velocidad va a ejecutarse cualquier operación. Uno de los
factores a tener en cuenta al comprar un ordenador es su velocidad, que se mide en MHz. De hecho, esa velocidad
es la del reloj del sistema, el "corazón". Actualmente la velocidad esta en Ghz.
http://www.youtube.com/watch?v=8Uk3wwfxNMA

4. NTEL vs AMD
Cuando ha llegado la hora de conseguir uno nuevo procesador para la computadora un montón de
factores vienen en juego como la tarjeta madre, el tipo de memoria y también está el factor precio.
AMD Athlon 64
El Athlon 64 fue el primer procesador de AMD en ofrecer procesamiento de 64
bits marcando el fin del de 32 bits. Para sacar ventaja de este procesador hay que
disponer de software par 64 bits. Este procesador también puede trabajar con
software de 32 bits.
AMD 64 Mobile
Es un procesador poderoso y la transición hacia la movilidad no es fácil. La
tecnología mobile requiere de características que ahorren energía así como
también reducción de calor. Para esto, AMD ha provisto a este procesador de
PowerNow!
AMD Athlon 64 FX
Se difiere en que tiene un controlador de memoria dual, proveyendo de un
rendimiento de empuje al precio de uno de la serie FX de los Athlon 64
popularmente probado con juegos
.

5. AMD Athlon64 X2
Ahora que las velocidades pasan los 3Ghz, las técnicas de enfriamiento no han avanzado
lo suficiente para mantener este rendimiento de las CPUs trabajando apropiadamente.
Además, la complejidad es mayor que la cuenta de los transistores está creciendo
demasiado. Entonces el Athlon64 X2 es un procesador doble núcleo que tiene 2 CPUs de
velocidad más baja para compartir el trabajo en un solo chip.
Intel Celeron D
Este fue hecho usando el núcleo de un Pentium D. Con las cosas usuales omitidas para
el Celeron. El Tamaño de la cache es reducido y la tecnología Hyper Threading también
es pasada por alto. Esto recuerda que un Celeron es un procesador barato y además
que no es Dual Core como un Pentium D.
Intel Pentium 4 Extreme Edition
Este procesador está apuntado a jugadores de video juegos y a un entusiasta de las
computadoras, la principal característica es la velocidad del bus frontal de 1066Mhz lo
cual es enorme y la introducción de una memoria cache L3 de 2Mb. Este procesador es
costoso.
Intel Itanium 2
Es un procesador para servidores asumiendo el poder del Xeon. Este trabaja a 64 bits
usando el juego de instrucciones IA-64.

6. Pentium D
Como el Athlon64 X2 el Pentium D es Dual Core. Dando 2 núcleos en un chip,
permitiendo verdadera multitarea y el incremento del rendimiento masivo bajo
cargas pesadas.
Pentium M
Parte de la tecnología móvil Intel Centrino el Pentium M como otros
procesadores móviles ofrece ahorro de energía sin comprometer el rendimiento
del sistema. Intel usa la tecnología Speed Step para reducir el uso de energía
dependiendo de la carga en el sistema.
Intel Core Solo
El procesador móvil Intel Core Solo es el diseño y físicamente lo mismo que un
Core 2 Duo pero uno de los núcleos está deshabilitado haciéndolo un
procesador de un solo núcleo. Hay 2 razones, primeramente Intel hará
productos Core 2 pero con defectos en un núcleo y en lugar de tirarlos a la
basura Intel los vende como procesadores de un núcleo que trabajan
perfectamente y la otra es que resulta más barato venderlos que manufacturar
una línea complet

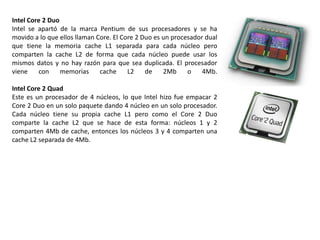

7. Intel Core 2 Duo
Intel se apartó de la marca Pentium de sus procesadores y se ha
movido a lo que ellos llaman Core. El Core 2 Duo es un procesador dual
que tiene la memoria cache L1 separada para cada núcleo pero
comparten la cache L2 de forma que cada núcleo puede usar los
mismos datos y no hay razón para que sea duplicada. El procesador
viene con memorias cache L2 de 2Mb o 4Mb.
Intel Core 2 Quad
Este es un procesador de 4 núcleos, lo que Intel hizo fue empacar 2
Core 2 Duo en un solo paquete dando 4 núcleo en un solo procesador.
Cada núcleo tiene su propia cache L1 pero como el Core 2 Duo
comparte la cache L2 que se hace de esta forma: núcleos 1 y 2
comparten 4Mb de cache, entonces los núcleos 3 y 4 comparten una
cache L2 separada de 4Mb.

8. NUEVOS MODELOS DE LOS MICROPROCESADORES INTEL I3, I5 E I7
Core i3 nos encontramos sólo con dos modelos, 540 y 530, ambos en 32
nanómetros y precios mucho más asequibles, 123 y 143 dólares
respectivamente. Sus frecuencias serían de 2.93 y 3.06 GHz. y ambos de
doble núcleo, aunque emularían 4 por el nuevo hypertreading.
Todos ellos con dos núcleos que emulan cuatro hilos de
ejecución, fabricados en 32 nanómetros y con GPU integrada, además de
modo turbo presente en los i5 e i7 pero no en los i3.

9. Extraordinariamente rápido.
Gracias a una tecnología multi-núcleo inteligente y más rápida que aplica la capacidad
de proceso allí donde es más necesaria, los procesadores Intel® Core™ i7 ofrecen un
avance increíble en rendimiento para PCs. Es la familia de procesadores más rápida
que existe para equipos de sobremesa¹.
Podrá realizar multitarea más rápido así como liberar una creación multimedia digital
increíble. Así mismo, experimentará el rendimiento máximo en cualquier cosa que
haga gracias a la combinación de la tecnología Intel® Turbo Boost² y la tecnología Intel®
Hyper-Threading (Intel® HT Technology)³, que maximiza el rendimiento para adaptarse
a su carga de trabajo.
Información sobre productos
Velocidades de núcleo de 3,06, 2,93 y 2,66 GHz
8 multihilos con tecnología Intel® HT
8 MB de caché Intel® inteligente
3 canales de memoria DDR3 a 1066 MHz
http://www.youtube.com/watch?v=kMjxcRda8Os&feature=relate
d

10. PASOS PARA ACTUALIZAR SU MICROPROCESADOR
Debemos asegurarnos del modelo de placa base que tenemos y hasta dónde podemos
actualizar en función de la misma. Si tenemos el manual, ya tendremos identificada nuestra
placa y el límite que soportará. Si no, apague su sistema, abra la caja y localice el modelo de
placa base, que normalmente vendrá serigrafiado. Con estos dos datos será suficiente para
encontrar en Internet información de la placa. Bastará con entrar en la pagina web del
fabricante y localizar el modelo con sus características técnicas.
1. TIPOS DE PROCESADORES
2. ELIJA ELMICROPROCESADOR MAS ADECUADO
3. LIBERE EL ANTIGUO MICROPROCESADOR
4. INSTALE EL MICROPROCESADOR Y EL DISIPADOR
5. CONFIGURE EL NUEVO MICROPROCESADOR
La configuración del micro puede hacerse de diferentes maneras: mediante
jumpers, usando Dip switches y, por último, mediante la BIOS. La
configuración mediante jumpers está presente en las placas más antiguas, y
consiste en puentear diversos pines de la placa para adecuar ésta al
procesador. El uso de Dip Switches es muy similar al de los jumpers,
básicamente es una serie de interruptores colocados en paralelo y cuya
posición (on/off) determina la configuración. La última de las opciones está
presente en la mayoría de las placas base modernas, la configuración
mediante BIOS. Estas placas no tienen jumpers y autodetectan el micro,
pero permiten hacer ajustes sobre en los parámetros (multiplicador,
velocidad y frecuencia del bus) entrando en la BIOS del sistema.
http://www.youtube.com/watch?v=76fRc68hhtw&feature=related

11. PowerNow! es una tecnología de automatización de la frecuencia de la CPU y de ahorro de
energía de los procesadores de AMD usados en computadores portátiles. La velocidad de
reloj de la CPU y el voltaje de esta es automáticamente reducido cuando el computador esta
en bajo uso o en espera, para ahorrar la energía de la batería, reducir la temperatura y el
ruido provocado. El tiempo de vida de la CPU se extiende ya que al funcionar a menor
frecuencia prolonga su tiempo de uso.
HyperThreading
Intel Pentium 4 @ 3.80Ghz con tecnología "Hyper-Threading".
Esta tecnología consiste en simular dos procesadores lógicos dentro de un único procesador
físico. El resultado es una mejoría en el rendimiento del procesador, puesto que al simular dos
procesadores se pueden aprovechar mejor las unidades de cálculo manteniéndolas ocupadas
durante un porcentaje mayor de tiempo.
unidad de procesamiento gráfico o GPU
Es unprocesador dedicado al procesamiento de gráficos u operaciones de coma flotante, para
aligerar la carga de trabajo del procesador central en aplicaciones como los videojuegos y o
aplicaciones 3D interactivas. De esta forma, mientras gran parte de lo relacionado con los
gráficos se procesa en la GPU, la CPU puede dedicarse a otro tipo de cálculos (como
la inteligencia artificial o los cálculosmecánicos en el caso de los videojuegos.

12. LA PLACA MADRE O PLACA BASE

13. Placa Madre
• Una tarjeta madre está formada por una serie de circuitos que
cumplen una serie de funciones determinadas para el
funcionamiento del CPU. Los principales componentes de la placa
base son:
• El Socket del CPU. (Hardware)
• El controlador del teclado. (Firmware)
• El controlador de DMA´s e IRQ´s. (Firmware)
• Los buses de expansión. (Hardware)
• La memoria ROM BIOS. (Firmware)
• El controlador de la caché. (Firmware)
• http://www.youtube.com/watch?v=z0z4m-VKjKI

14. Placa Madre

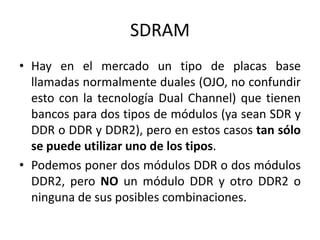

• Hay un tipo de placa base denominada
generalmente como Dual. Esta denominación es
bastante amplia, ya que podemos traducir Dual
como Doble, siendo esto aplicable a toda placa
base que lleve doble cualquier componente.
Placas duales las hay en cuanto al procesador, la
BIOS, la gráfica... y las que hoy nos ocupan, que
no son otras que las placas base con memoria
dual.

15. Placa Madre Dual
DIMM 72 - SDR
- SDR - DDR
- DDR - DDR2
- DDR2 - DDR3

16. Placa Madre Dual
• Pero... ¿quiere decir esto que este tipo de placa base
soporta ambos tipos de memorias?
Pues sí, pero con matices. Esto quiere decir que una
placa dual SDR - DDR puede llevar memorias SDR o
DDR, pero no SDR y DDR. Es decir, que sí que pueden
llevar módulos SDR o módulos DDR, lo que no pueden
es mezclarse ambos tipos de módulos.
.
•

17. Marcas de Tarjeta Madre
•Intel
•MSI
•Biostar
•Asrock
•Gigabyte
•ECS
http://www.youtube.com/watch?v=QOFFvJ3qa6Q&feature=related

18. Memoria
• Es la parte de la computadora donde se cargan
los programas ó se mantienen guardados ciertos
datos por cierto tiempo. Puede esta compuesta
por un solo chip o varios chips montados en una
placa electrónica.
• La unidad de medición de la memoria de una
computadora es el Byte, también conocido como
Octeto porque esta compuesto por el conjunto de
8 Bits. Así, la capacidad de una memoria la
podemos resumir en el siguiente cuadro
comparativo:

19. Memoria
• 1 Bit equivale a Encendido ó
Apagado (1-0).
• 1 Nibble equivale a 4 Bits
• 1 Byte equivale a 8 Bits
• 1 KByte equivale a 1024 Bytes
• 1 MByte equivale a 1024 Kbytes
• 1 GByte equivale a 1024 Mbytes
• 1 TByte equivale a 1024 Gbytes
• Nota: Mientras mayor sea la memoria, mucho mejor
rinde la computadora.

20. TIPOS DE MEMORIAS
MEMORIA RAM (RANDOM
ACCESS MEMORY): Es una
memoria de acceso aleatorio ya
que los datos, se guardan de
forma dinámica. Es volátil ya que
pierde su información cuando se
interrumpe la electricidad en el
mismo. Su capacidad puede estar
entre 128 Kbytes hasta 2 Gbytes.
Para servidores 8 GB

21. MEMORIA RAM
• Estas memorias tienen unos tiempos de acceso y
un ancho de banda mucho más rápido que el
disco duro, por lo que se han convertido en un
factor determinante para la velocidad de un
ordenador
• Los primeros módulos utilizados fueron los
denominados SIMM (Single In-line Memory
Module). Estos módulos tenían los contactos en
una sola de sus caras y podían ser de 30
contactos (los primeros), que posteriormente
pasaron a ser de 72 contactos.

22. MEMORIA RAM
• Módulos SIMM. Podemos ver a la Izda. Un
módulo de 30 contactos y a la drcha. Uno de
72 contactos.

23. DRAM:
• Las memorias DRAM (Dynamic RAM) fueron las
utilizadas en los primeros módulos (tanto en los SIMM
como en los primeros DIMM). Es un tipo de memoria
más barata que la SDRAM, pero también bastante más
lenta, por lo que con el paso del tiempo ha dejado de
utilizarse. Esta memoria es del tipo asíncronas, es
decir, que iban a diferente velocidad que el sistema, y
sus tiempos de refresco eran bastante altos (del orden
de entre 80ns y 70ns), llegando en sus últimas
versiones, las memorias EDO-RAM a unos tiempos de
refresco de entre 40ns y 30ns.

24. SDRAM:
• Las memorias SDRAM (Synchronous Dynamic
RAM) son las utilizadas actualmente
• Son un tipo de memorias síncronas, es
decir, que van a la misma velocidad del
sistema, con unos tiempos de acceso que en
los tipos más recientes son inferiores a los
10ns, llegando a los 5ns en los más rápidos.
• Las memorias SDRAM se dividen a su vez en
varios tipos

25. SDR:
• Se trata de módulos del tipo DIMM, de 168 contactos,
y con una velocidad de bus de memoria que va desde
los 66MHz a los 133MHz. Estos módulos realizan un
acceso por ciclo de reloj.
• Empiezan a utilizarse con los Pentium II y su utilización
llega hasta la salida de los Pentium 4 de Intel y los
procesadores Athlon XP de AMD, aunque las primeras
versiones de este último podían utilizar memorias SDR.
• Este tipo de módulos se denominan por su frecuencia,
es decir, PC66, PC100 o PC133.

26. DDR:
• Los módulos DDR SDRAM (Double Data Rate
SDRAM) son una evolución de los módulos SDR.
Se trata de módulos del tipo DIMM, de 184
contactos y 64bits, con una velocidad de bus de
memoria de entre 100MHz y 200MHz, pero al
realizar dos accesos por ciclo de reloj las
velocidades efectivas de trabajo se sitúan entre
los 200MHz y los 400MHz.
• En la práctica sólo se comercialicen módulos DDR
de hasta 400MHz (efectivos).

27. DDR2:
• Los módulos DDR2 SDRAM son una evolución
de los módulos DDR SDRAM. Se trata de
módulos del tipo DIMM, en este caso de 240
contactos y 64bits. Tienen unas velocidades
de bus de memoria real de entre 100MHz y
266MHz, aunque los primeros no se
comercializan.

28. DDR2:
• La principal característica de estos módulos es
que son capaces de realizar cuatro accesos por
ciclo de reloj (dos de ida y dos de vuelta), lo
que hace que su velocidad de bus de memoria
efectiva sea el resultado de multiplicar su
velocidad de bus de memoria real por 4.
• El consumo de estas memorias se sitúa entre
los 0 y 1.8 voltios, es decir, casi la mitad que
una memoria DDR.

29. DDR3.
• Este tipo de memorias (que ya han empezado
a comercializarse, y están llamadas a sustituir
a las DDR2) son también memorias del tipo
SDRAM DIMM, de 64bits y 240
contactos, aunque no son compatibles con las
memorias DDR2, ya que se trata de otra
tecnología y además físicamente llevan la
muesca de posicionamiento en otra situación.

30. DDR3.
• Según las informaciones disponibles se trata de
memorias con una velocidad de bus de memoria
real de entre 100MHz y 250MHz, lo que da una
velocidad de bus de memoria efectiva de entre
800MHz y 2000MHz (el doble que una memoria
DDR2 a la misma velocidad de bus de memoria
real), con un consumo de entre 0 y 1.5 voltios
(entre un 16% y un 25% menor que una DDR2) y
una capacidad máxima de transferencia de datos
de 15.0GB/s

31. SDRAM
• En cuanto a la medida, en todos los casos de
memorias del tipo SDRAM (SDR, DDR, DDR2 y
DDR3) se trata de módulos de 133mm de
longitud.
• Una cuestión a considerar es que estos tipos de
módulos no son compatibles entre sí, para
empezar porque es físicamente imposible colocar
un módulo en un banco de memoria que no sea
de su tipo, debido a la posición de la muesca de
posicionamiento

32. SDRAM
• Hay en el mercado un tipo de placas base
llamadas normalmente duales (OJO, no confundir
esto con la tecnología Dual Channel) que tienen
bancos para dos tipos de módulos (ya sean SDR y
DDR o DDR y DDR2), pero en estos casos tan sólo
se puede utilizar uno de los tipos.
• Podemos poner dos módulos DDR o dos módulos
DDR2, pero NO un módulo DDR y otro DDR2 o
ninguna de sus posibles combinaciones.

33. CAMBIAR LOS BANCOS DE MEMORIA RAM
http://www.youtube.com/watch?v=3IeWgoxcf9c&fe
ature=related
Limpeza y arreglo de módulos de memória RAM
http://www.youtube.com/watch?v=9euyZcZ8a7k
&feature=related
http://www.youtube.com/watch?v=k5pCGI13t
50&feature=related
