Trabajo modalidad julio cano e iván riaño

Investigación Modalidad informática

Julio David Cano Arias e Iván Leonardo
Riaño 11ºH

•Mainboards y
procesadores recientes

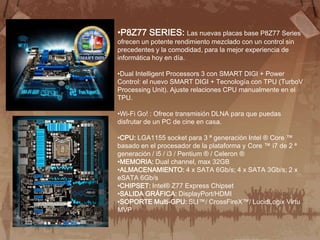

•P8Z77 SERIES: Las nuevas placas base P8Z77 Series
ofrecen un potente rendimiento mezclado con un control sin
precedentes y la comodidad, para la mejor experiencia de
informática hoy en día.

•Dual Intelligent Processors 3 con SMART DIGI + Power
Control: el nuevo SMART DIGI + Tecnología con TPU (TurboV
Processing Unit). Ajuste relaciones CPU manualmente en el
TPU.

•Wi-Fi Go! : Ofrece transmisión DLNA para que puedas
disfrutar de un PC de cine en casa.

•CPU: LGA1155 socket para 3 ª generación Intel ® Core ™
basado en el procesador de la plataforma y Core ™ i7 de 2 ª
generación / i5 / i3 / Pentium ® / Celeron ®
•MEMORIA: Dual channel, max 32GB
•ALMACENAMIENTO: 4 x SATA 6Gb/s; 4 x SATA 3Gb/s; 2 x
eSATA 6Gb/s
•CHIPSET: Intel® Z77 Express Chipset
•SALIDA GRÁFICA: DisplayPort/HDMI
•SOPORTE Multi-GPU: SLI™/ CrossFireX™/ LucidLogix Virtu
MVP

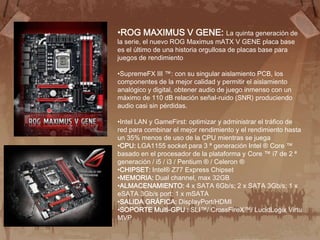

•ROG MAXIMUS V GENE: La quinta generación de
la serie, el nuevo ROG Maximus mATX V GENE placa base
es el último de una historia orgullosa de placas base para
juegos de rendimiento

•SupremeFX III ™: con su singular aislamiento PCB, los
componentes de la mejor calidad y permitir el aislamiento
analógico y digital, obtener audio de juego inmenso con un
máximo de 110 dB relación señal-ruido (SNR) produciendo
audio casi sin pérdidas.

•Intel LAN y GameFirst: optimizar y administrar el tráfico de
red para combinar el mejor rendimiento y el rendimiento hasta
un 35% menos de uso de la CPU mientras se juega
eSATA 3Gb/s port; 1 x mSATA
•SOPORTE Multi-GPU : SLI™/ CrossFireX™/ LucidLogix Virtu
MVP

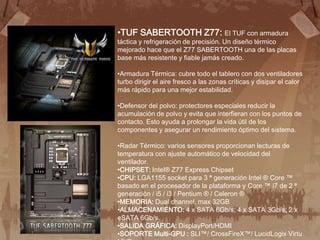

•TUF SABERTOOTH Z77: El TUF con armadura
táctica y refrigeración de precisión. Un diseño térmico
mejorado hace que el Z77 SABERTOOTH una de las placas
base más resistente y fiable jamás creado.

•Armadura Térmica: cubre todo el tablero con dos ventiladores
turbo dirigir el aire fresco a las zonas críticas y disipar el calor
más rápido para una mejor estabilidad.

•Defensor del polvo: protectores especiales reducir la
acumulación de polvo y evita que interfieran con los puntos de
contacto. Esto ayuda a prolongar la vida útil de los
componentes y asegurar un rendimiento óptimo del sistema.

•Radar Térmico: varios sensores proporcionan lecturas de
temperatura con ajuste automático de velocidad del
ventilador.
eSATA 6Gb/s
•SOPORTE Multi-GPU : SLI™/ CrossFireX™/ LucidLogix Virtu

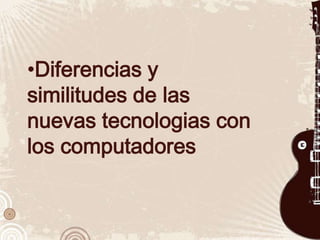

•Diferencias y
similitudes de las
nuevas tecnologias con
los computadores

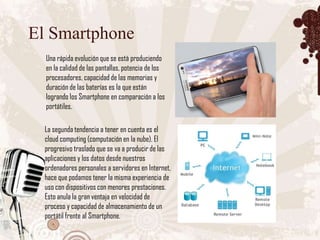

El Smartphone
Una rápida evolución que se está produciendo
en la calidad de las pantallas, potencia de los
procesadores, capacidad de las memorias y
duración de las baterías es la que están
logrando los Smartphone en comparación a los
portátiles.

La segunda tendencia a tener en cuenta es el
cloud computing (computación en la nube). El
progresivo traslado que se va a producir de las
aplicaciones y los datos desde nuestros
ordenadores personales a servidores en Internet,
hace que podamos tener la misma experiencia de
uso con dispositivos con menores prestaciones.
Esto anula la gran ventaja en velocidad de
proceso y capacidad de almacenamiento de un
portátil frente al Smartphone.

La Tablet
• Estos dispositivos de computación altamente portátiles le ofrecen un control completo de la
pantalla, funciones y aplicaciones.
• Permite ver archivos multimedia con mayor practicidad y eficacia
• Pero un computador tiene un mejor procesador un notebook que una tablet
• Un pc no tiene problemas de compatibilidad con los office, mientras que las tablet sí.
• las ventajas de usar un ordenador portátil es el hardware incluido en el producto. Ordenadores
portátiles vienen con teclados completos, pantallas de gran tamaño y la resolución de pantalla
mucho mayor de lo que encontraría en cualquier tablet.

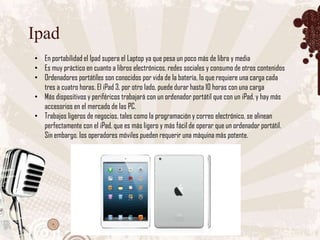

Ipad
• En portabilidad el Ipad supera el Laptop ya que pesa un poco más de libra y media
• Es muy práctico en cuanto a libros electrónicos, redes sociales y consumo de otros contenidos
• Ordenadores portátiles son conocidos por vida de la batería, lo que requiere una carga cada
tres a cuatro horas. El iPad 3, por otro lado, puede durar hasta 10 horas con una carga
• Más dispositivos y periféricos trabajará con un ordenador portátil que con un iPad, y hay más
accesorios en el mercado de las PC.
• Trabajos ligeros de negocios, tales como la programación y correo electrónico, se alinean
perfectamente con el iPad, que es más ligero y más fácil de operar que un ordenador portátil.
Sin embargo, los operadores móviles pueden requerir una máquina más potente.

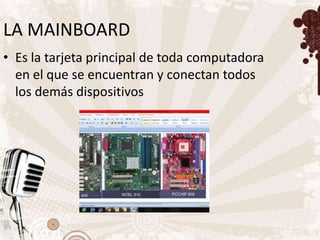

LA MAINBOARD
• Es la tarjeta principal de toda computadora
en el que se encuentran y conectan todos
los demás dispositivos

Tipos
• La mayoría de las placas de PC vendidas después de 2001 se pueden
clasificar en dos grupos:
• Las placas base para procesadores AMD
• Slot A Duron, Athlon
• Socket A Duron, Athlon, Athlon XP, Sempron
• Socket 754 Athlon 64, Mobile Athlon 64, Sempron, Turion
• Socket 939 Athlon 64, Athlon FX , Athlon X2, Sempron, Opteron
• Socket 940 Opteron y Athlon 64 FX
• Socket AM2 Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
• Socket F Opteron
• Socket AM2 + Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
• Socket AM3 Phenom II X2/X3/X4/x6.
• Socket AM3+ Sempron, Athlon II X2/X3/X4, Phenom II X2/X3/X4/X6, FX
X4/X6/X8

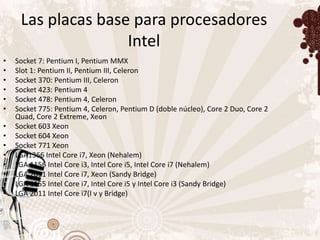

Las placas base para procesadores
Intel
• Socket 7: Pentium I, Pentium MMX
• Slot 1: Pentium II, Pentium III, Celeron
• Socket 370: Pentium III, Celeron
• Socket 423: Pentium 4
• Socket 478: Pentium 4, Celeron
• Socket 775: Pentium 4, Celeron, Pentium D (doble núcleo), Core 2 Duo, Core 2
Quad, Core 2 Extreme, Xeon
• Socket 603 Xeon
• Socket 604 Xeon
• Socket 771 Xeon
• LGA1366 Intel Core i7, Xeon (Nehalem)
• LGA 1156 Intel Core i3, Intel Core i5, Intel Core i7 (Nehalem)
• LGA 2011 Intel Core i7, Xeon (Sandy Bridge)
• LGA 1155 Intel Core i7, Intel Core i5 y Intel Core i3 (Sandy Bridge)
• LGA 2011 Intel Core i7(I v y Bridge)

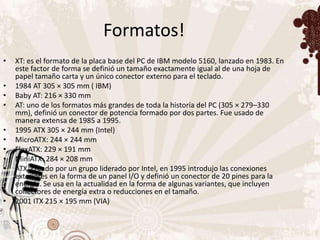

Formatos!
• XT: es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En
este factor de forma se definió un tamaño exactamente igual al de una hoja de
papel tamaño carta y un único conector externo para el teclado.
• 1984 AT 305 × 305 mm ( IBM)
• Baby AT: 216 × 330 mm
• AT: uno de los formatos más grandes de toda la historia del PC (305 × 279–330
mm), definió un conector de potencia formado por dos partes. Fue usado de
manera extensa de 1985 a 1995.
• 1995 ATX 305 × 244 mm (Intel)
• MicroATX: 244 × 244 mm
• FlexATX: 229 × 191 mm
• MiniATX: 284 × 208 mm
• ATX: creado por un grupo liderado por Intel, en 1995 introdujo las conexiones
exteriores en la forma de un panel I/O y definió un conector de 20 pines para la
energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen
conectores de energía extra o reducciones en el tamaño.
• 2001 ITX 215 × 195 mm (VIA)

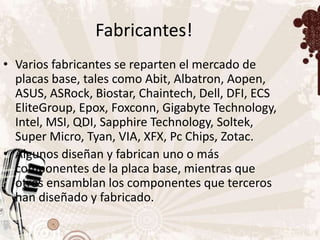

Fabricantes!
• Varios fabricantes se reparten el mercado de
placas base, tales como Abit, Albatron, Aopen,
ASUS, ASRock, Biostar, Chaintech, Dell, DFI, ECS
EliteGroup, Epox, Foxconn, Gigabyte Technology,
Intel, MSI, QDI, Sapphire Technology, Soltek,
Super Micro, Tyan, VIA, XFX, Pc Chips, Zotac.
• Algunos diseñan y fabrican uno o más
componentes de la placa base, mientras que
otros ensamblan los componentes que terceros
han diseñado y fabricado.

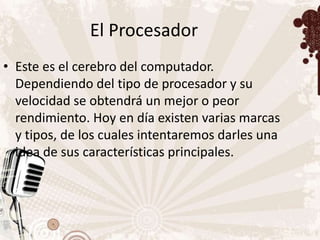

El Procesador
• Este es el cerebro del computador.
Dependiendo del tipo de procesador y su
velocidad se obtendrá un mejor o peor
rendimiento. Hoy en día existen varias marcas
y tipos, de los cuales intentaremos darles una
idea de sus características principales.

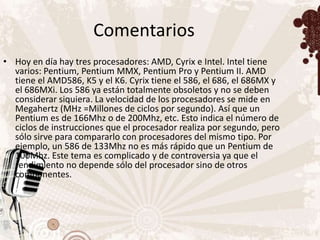

Comentarios
• Hoy en día hay tres procesadores: AMD, Cyrix e Intel. Intel tiene
varios: Pentium, Pentium MMX, Pentium Pro y Pentium II. AMD
tiene el AMD586, K5 y el K6. Cyrix tiene el 586, el 686, el 686MX y
el 686MXi. Los 586 ya están totalmente obsoletos y no se deben
considerar siquiera. La velocidad de los procesadores se mide en
Megahertz (MHz =Millones de ciclos por segundo). Así que un
Pentium es de 166Mhz o de 200Mhz, etc. Esto indica el número de
ciclos de instrucciones que el procesador realiza por segundo, pero
sólo sirve para compararlo con procesadores del mismo tipo. Por
ejemplo, un 586 de 133Mhz no es más rápido que un Pentium de
100Mhz. Este tema es complicado y de controversia ya que el
rendimiento no depende sólo del procesador sino de otros
componentes.

Tipos de procesador
• Pentium-75 ; 5x86-100 (Cyrix y AMD)
AMD 5x86-133
Pentium-90
AMD K5 P100
Pentium-100
Cyrix 686-100 (PR-120)
Pentium-120
Cyrix 686-120 (PR-133) ; AMD K5 P133
Pentium-133
Cyrix 686-133 (PR-150) ; AMD K5 P150
Pentium-150
Pentium-166
Cyrix 686-166 (PR-200)
Pentium-200
Cyrix 686MX (PR-200)
Pentium-166 MMX
Pentium-200 MMX
Cyrix 686MX (PR-233)
AMD K6-233
Pentium II-233
Cyrix 686MX (PR-266); AMD K6-266
Pentium II-266
Pentium II-300
Pentium II-333 (Deschutes)
Pentium II-350
Pentium II-400

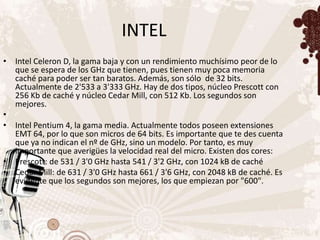

INTEL
• Intel Celeron D, la gama baja y con un rendimiento muchísimo peor de lo
que se espera de los GHz que tienen, pues tienen muy poca memoria
caché para poder ser tan baratos. Además, son sólo de 32 bits.
Actualmente de 2'533 a 3'333 GHz. Hay de dos tipos, núcleo Prescott con
256 Kb de caché y núcleo Cedar Mill, con 512 Kb. Los segundos son
mejores.
•
• Intel Pentium 4, la gama media. Actualmente todos poseen extensiones
EMT 64, por lo que son micros de 64 bits. Es importante que te des cuenta
que ya no indican el nº de GHz, sino un modelo. Por tanto, es muy
importante que averigües la velocidad real del micro. Existen dos cores:
• Prescott: de 531 / 3'0 GHz hasta 541 / 3'2 GHz, con 1024 kB de caché
• Cedar Mill: de 631 / 3'0 GHz hasta 661 / 3'6 GHz, con 2048 kB de caché. Es
evidente que los segundos son mejores, los que empiezan por "600".

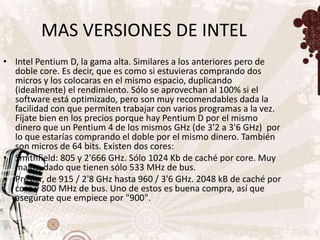

MAS VERSIONES DE INTEL
• Intel Pentium D, la gama alta. Similares a los anteriores pero de
doble core. Es decir, que es como si estuvieras comprando dos
micros y los colocaras en el mismo espacio, duplicando
(idealmente) el rendimiento. Sólo se aprovechan al 100% si el
software está optimizado, pero son muy recomendables dada la
facilidad con que permiten trabajar con varios programas a la vez.
Fíjate bien en los precios porque hay Pentium D por el mismo
dinero que un Pentium 4 de los mismos GHz (de 3'2 a 3'6 GHz) por
lo que estarías comprando el doble por el mismo dinero. También
son micros de 64 bits. Existen dos cores:
• Smithfield: 805 y 2'666 GHz. Sólo 1024 Kb de caché por core. Muy
malos, dado que tienen sólo 533 MHz de bus.
• Presler, de 915 / 2'8 GHz hasta 960 / 3'6 GHz. 2048 kB de caché por
core y 800 MHz de bus. Uno de estos es buena compra, así que
asegúrate que empiece por "900".

• Intel Core 2 Duo, la gama más alta. También de doble core y 64
bits, pero emplean una arquitectura nueva (arquitectura core), que
es la base para los futuros micros de 4 y 8 cores en adelante.
Aunque van a una velocidad de GHz menor, su rendimiento es
muchísimo más alto que los anteriores, por lo que son mucho más
rápidos que los Pentium D. Existen dos cores:
• Allendale, E6300 / 1'866 GHz y E6400 / 2'133 GHZ, con 1024 kB de
caché por core y 1066 MHz de bus. Son buena compra, pero no son
los mejores Core 2 Duo.
• Conroe: E6600 / 2'4 GHz y E6700 / 2'6 GHz, con 2048 kB de caché
por core y 1066 MHz. Los más recomendables si el prespuesto te lo
pemite.
• Conroe XE: X6800EE / 2'93 GHz, con 2048 kB de caché por core y
1066 MHz. La versión más extrema de Intel. Actualmente el micro
más rápido de Intel para ordenadores de sobremesa (no servidores
ni portátiles). Es caro (más de 1.000 euros) y su rendimiento no es
mucho mayor que el E6700 que cuesta la mitad. Que cada uno
valore si le merece la pena.

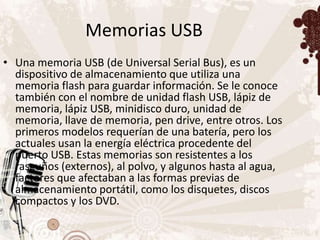

Memorias USB
• Una memoria USB (de Universal Serial Bus), es un
dispositivo de almacenamiento que utiliza una
memoria flash para guardar información. Se le conoce
también con el nombre de unidad flash USB, lápiz de
memoria, lápiz USB, minidisco duro, unidad de
memoria, llave de memoria, pen drive, entre otros. Los
primeros modelos requerían de una batería, pero los
actuales usan la energía eléctrica procedente del
puerto USB. Estas memorias son resistentes a los
rasguños (externos), al polvo, y algunos hasta al agua,
factores que afectaban a las formas previas de
almacenamiento portátil, como los disquetes, discos
compactos y los DVD.

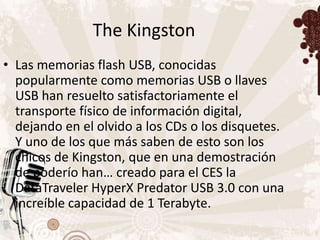

The Kingston
• Las memorias flash USB, conocidas
popularmente como memorias USB o llaves
USB han resuelto satisfactoriamente el
transporte físico de información digital,
dejando en el olvido a los CDs o los disquetes.
Y uno de los que más saben de esto son los
chicos de Kingston, que en una demostración
de poderío han… creado para el CES la
DataTraveler HyperX Predator USB 3.0 con una
increíble capacidad de 1 Terabyte.

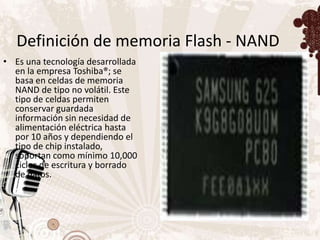

Definición de memoria Flash - NAND
• Es una tecnología desarrollada
en la empresa Toshiba®; se
basa en celdas de memoria
NAND de tipo no volátil. Este
tipo de celdas permiten
conservar guardada
información sin necesidad de
alimentación eléctrica hasta
por 10 años y dependiendo el
tipo de chip instalado,
soportan como mínimo 10,000
ciclos de escritura y borrado
de datos.

Definición
• Este chip puede tener integrado
un controlador ó "driver" del
fabricante
(LG®, Kingston®, Sony®, Transcend®
, Sandisk®, etc.) ó un chip con un
controlador genérico
(Adata®, Apacer®, PNY®, Kingmax®,
etc.). Esto es visible al momento
de conectar la memoria y al
instalarse el controlador, se
muestra el tipo de chip localizado.
No hay prácticamente ventajas o
desventajas en el tipo de
chip, siempre y cuando la memoria
no sea pirata ya que en esos
casos, muchas computadoras no lo
reconocerán.

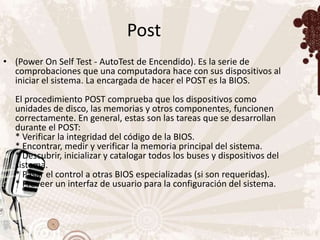

Post
• (Power On Self Test - AutoTest de Encendido). Es la serie de
comprobaciones que una computadora hace con sus dispositivos al
iniciar el sistema. La encargada de hacer el POST es la BIOS.
El procedimiento POST comprueba que los dispositivos como
unidades de disco, las memorias y otros componentes, funcionen
correctamente. En general, estas son las tareas que se desarrollan
durante el POST:
* Verificar la integridad del código de la BIOS.
* Encontrar, medir y verificar la memoria principal del sistema.
* Descubrir, inicializar y catalogar todos los buses y dispositivos del
sistema.
* Pasar el control a otras BIOS especializadas (si son requeridas).
* Proveer un interfaz de usuario para la configuración del sistema.

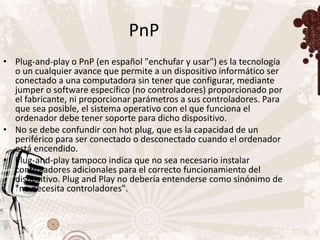

PnP
• Plug-and-play o PnP (en español "enchufar y usar") es la tecnología
o un cualquier avance que permite a un dispositivo informático ser
conectado a una computadora sin tener que configurar, mediante
jumper o software específico (no controladores) proporcionado por
el fabricante, ni proporcionar parámetros a sus controladores. Para
que sea posible, el sistema operativo con el que funciona el
ordenador debe tener soporte para dicho dispositivo.
• No se debe confundir con hot plug, que es la capacidad de un
periférico para ser conectado o desconectado cuando el ordenador
está encendido.
• Plug-and-play tampoco indica que no sea necesario instalar
controladores adicionales para el correcto funcionamiento del
dispositivo. Plug and Play no debería entenderse como sinónimo de
"no necesita controladores".

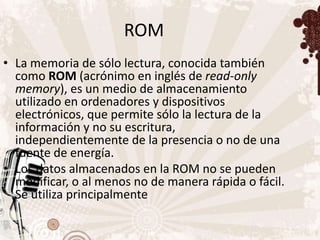

ROM
• La memoria de sólo lectura, conocida también
como ROM (acrónimo en inglés de read-only
memory), es un medio de almacenamiento
utilizado en ordenadores y dispositivos
electrónicos, que permite sólo la lectura de la
información y no su escritura,
independientemente de la presencia o no de una
fuente de energía.
• Los datos almacenados en la ROM no se pueden
modificar, o al menos no de manera rápida o fácil.
Se utiliza principalmente

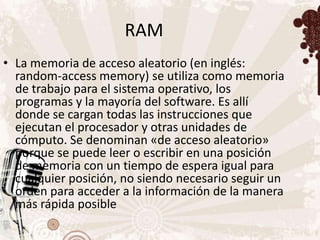

RAM
• La memoria de acceso aleatorio (en inglés:
random-access memory) se utiliza como memoria
de trabajo para el sistema operativo, los
programas y la mayoría del software. Es allí
donde se cargan todas las instrucciones que
ejecutan el procesador y otras unidades de
cómputo. Se denominan «de acceso aleatorio»
porque se puede leer o escribir en una posición
de memoria con un tiempo de espera igual para
cualquier posición, no siendo necesario seguir un
orden para acceder a la información de la manera
más rápida posible

BIOS
• Es donde se
encuentran las
instrucciones de
arranque de la board

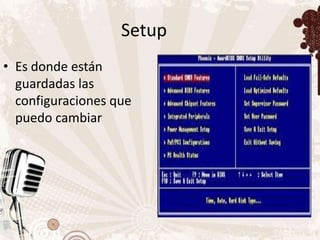

Setup
• Es donde están
guardadas las
configuraciones que
puedo cambiar

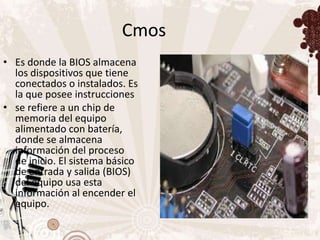

Cmos
• Es donde la BIOS almacena
los dispositivos que tiene
conectados o instalados. Es
la que posee instrucciones
• se refiere a un chip de
memoria del equipo
alimentado con batería,
donde se almacena
información del proceso
de inicio. El sistema básico
de entrada y salida (BIOS)
del equipo usa esta
información al encender el
equipo.

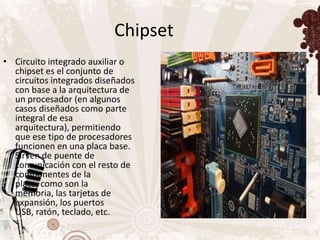

Chipset
• Circuito integrado auxiliar o
chipset es el conjunto de
circuitos integrados diseñados
con base a la arquitectura de
un procesador (en algunos
casos diseñados como parte
integral de esa
arquitectura), permitiendo
que ese tipo de procesadores
funcionen en una placa base.
Sirven de puente de
comunicación con el resto de
componentes de la
placa, como son la
memoria, las tarjetas de
expansión, los puertos
USB, ratón, teclado, etc.

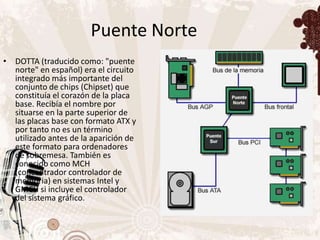

Puente Norte
• DOTTA (traducido como: "puente
norte" en español) era el circuito
integrado más importante del
conjunto de chips (Chipset) que
constituía el corazón de la placa
base. Recibía el nombre por
situarse en la parte superior de
las placas base con formato ATX y
por tanto no es un término
utilizado antes de la aparición de
este formato para ordenadores
de sobremesa. También es
conocido como MCH
(concentrador controlador de
memoria) en sistemas Intel y
GMCH si incluye el controlador
del sistema gráfico.

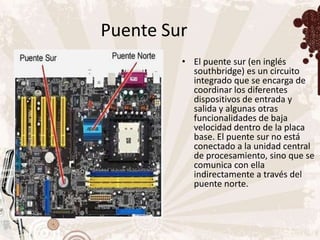

Puente Sur
• El puente sur (en inglés
southbridge) es un circuito
integrado que se encarga de
coordinar los diferentes
dispositivos de entrada y
salida y algunas otras
funcionalidades de baja
velocidad dentro de la placa
base. El puente sur no está
conectado a la unidad central
de procesamiento, sino que se
comunica con ella
indirectamente a través del
puente norte.

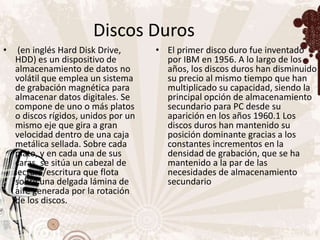

Discos Duros
• (en inglés Hard Disk Drive, • El primer disco duro fue inventado
HDD) es un dispositivo de por IBM en 1956. A lo largo de los
almacenamiento de datos no años, los discos duros han disminuido
volátil que emplea un sistema su precio al mismo tiempo que han
de grabación magnética para multiplicado su capacidad, siendo la
almacenar datos digitales. Se principal opción de almacenamiento
compone de uno o más platos secundario para PC desde su
o discos rígidos, unidos por un aparición en los años 1960.1 Los
mismo eje que gira a gran discos duros han mantenido su
velocidad dentro de una caja posición dominante gracias a los
metálica sellada. Sobre cada constantes incrementos en la
plato, y en cada una de sus densidad de grabación, que se ha
caras, se sitúa un cabezal de mantenido a la par de las
lectura/escritura que flota necesidades de almacenamiento
sobre una delgada lámina de secundario
aire generada por la rotación
de los discos.

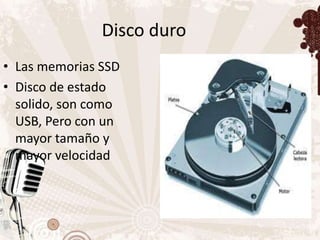

Disco duro
• Las memorias SSD
• Disco de estado
solido, son como
USB, Pero con un
mayor tamaño y
mayor velocidad

Una Nueva Apuesta Para Discos
Solidos
• Intel comenzó a enviar sus drives de estado
sólido (SSD), capaces de reemplazar a los
discos tradicionales y brindar un mejor
desempeño de las notebooks y computadoras
de escritorio
• Los SATA Intel X18-M y Mainstream X25-M
están basados en la tecnología instantánea de
célula multi-nivel (MLC) NAND para notebooks
y desktops.

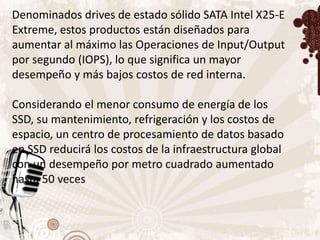

Denominados drives de estado sólido SATA Intel X25-E
Extreme, estos productos están diseñados para
aumentar al máximo las Operaciones de Input/Output
por segundo (IOPS), lo que significa un mayor
desempeño y más bajos costos de red interna.

Considerando el menor consumo de energía de los
SSD, su mantenimiento, refrigeración y los costos de
espacio, un centro de procesamiento de datos basado
en SSD reducirá los costos de la infraestructura global
con un desempeño por metro cuadrado aumentado
hasta 50 veces

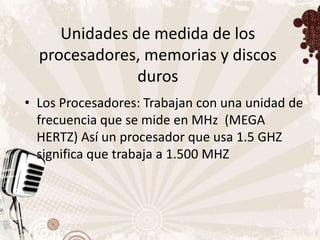

Unidades de medida de los
procesadores, memorias y discos
duros
• Los Procesadores: Trabajan con una unidad de
frecuencia que se mide en MHz (MEGA
HERTZ) Así un procesador que usa 1.5 GHZ
significa que trabaja a 1.500 MHZ

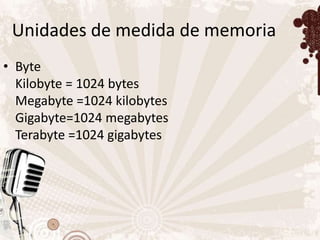

Unidades de medida de memoria
• Byte
Kilobyte = 1024 bytes
Megabyte =1024 kilobytes
Gigabyte=1024 megabytes
Terabyte =1024 gigabytes

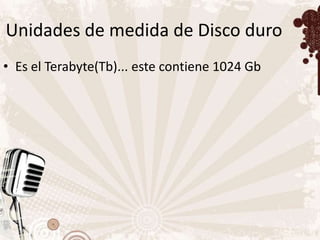

Unidades de medida de Disco duro
• Es el Terabyte(Tb)... este contiene 1024 Gb

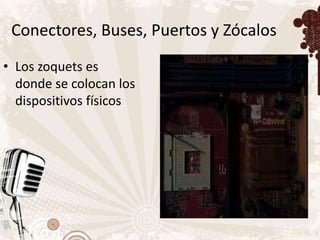

Conectores, Buses, Puertos y Zócalos
• Los zoquets es
donde se colocan los
dispositivos físicos

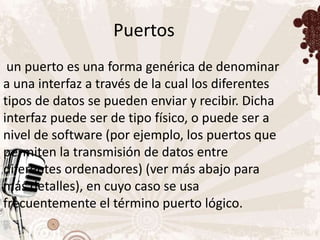

Puertos
un puerto es una forma genérica de denominar
a una interfaz a través de la cual los diferentes
tipos de datos se pueden enviar y recibir. Dicha
interfaz puede ser de tipo físico, o puede ser a
nivel de software (por ejemplo, los puertos que
permiten la transmisión de datos entre
diferentes ordenadores) (ver más abajo para
más detalles), en cuyo caso se usa
frecuentemente el término puerto lógico.

Puertos
• PCI: Puertos PCI2 (Peripheral
Component Interconnect) son
ranuras de expansión de la placa
madre de un ordenador en las que se
pueden conectar tarjetas de sonido,
de vídeo, de red, etc. El slot PCI se
sigue usando hoy en día y podemos
encontrar bastantes componentes (la
mayoría) en el formato PCI. Dentro
de los slots PCI está el PCI-Express.
Los componentes que suelen estar
disponibles en este tipo de slot son:
• Capturadoras de televisión
• Controladoras RAID
• Tarjetas de red, inalámbricas, o no
• Tarjetas de sonido

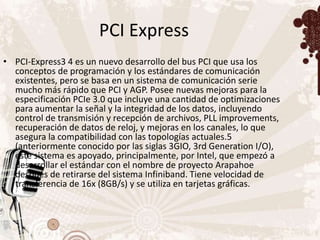

PCI Express
• PCI-Express3 4 es un nuevo desarrollo del bus PCI que usa los
conceptos de programación y los estándares de comunicación
existentes, pero se basa en un sistema de comunicación serie
mucho más rápido que PCI y AGP. Posee nuevas mejoras para la
especificación PCIe 3.0 que incluye una cantidad de optimizaciones
para aumentar la señal y la integridad de los datos, incluyendo
control de transmisión y recepción de archivos, PLL improvements,
recuperación de datos de reloj, y mejoras en los canales, lo que
asegura la compatibilidad con las topologías actuales.5
(anteriormente conocido por las siglas 3GIO, 3rd Generation I/O),
este sistema es apoyado, principalmente, por Intel, que empezó a
desarrollar el estándar con el nombre de proyecto Arapahoe
después de retirarse del sistema Infiniband. Tiene velocidad de
transferencia de 16x (8GB/s) y se utiliza en tarjetas gráficas.

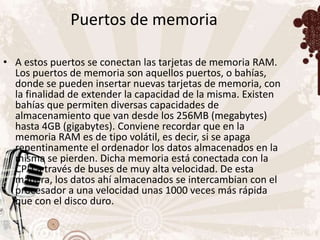

Puertos de memoria

• A estos puertos se conectan las tarjetas de memoria RAM.
Los puertos de memoria son aquellos puertos, o bahías,
donde se pueden insertar nuevas tarjetas de memoria, con
la finalidad de extender la capacidad de la misma. Existen
bahías que permiten diversas capacidades de
almacenamiento que van desde los 256MB (megabytes)
hasta 4GB (gigabytes). Conviene recordar que en la
memoria RAM es de tipo volátil, es decir, si se apaga
repentinamente el ordenador los datos almacenados en la
misma se pierden. Dicha memoria está conectada con la
CPU a través de buses de muy alta velocidad. De esta
manera, los datos ahí almacenados se intercambian con el
procesador a una velocidad unas 1000 veces más rápida
que con el disco duro.

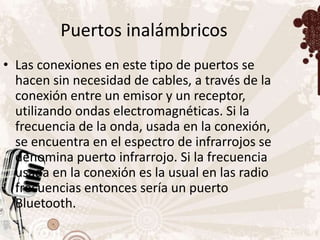

Puertos inalámbricos
• Las conexiones en este tipo de puertos se
hacen sin necesidad de cables, a través de la
conexión entre un emisor y un receptor,
utilizando ondas electromagnéticas. Si la
frecuencia de la onda, usada en la conexión,
se encuentra en el espectro de infrarrojos se
denomina puerto infrarrojo. Si la frecuencia
usada en la conexión es la usual en las radio
frecuencias entonces sería un puerto
Bluetooth.

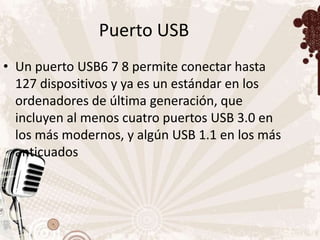

Puerto USB
• Un puerto USB6 7 8 permite conectar hasta
127 dispositivos y ya es un estándar en los
ordenadores de última generación, que
incluyen al menos cuatro puertos USB 3.0 en
los más modernos, y algún USB 1.1 en los más
anticuados

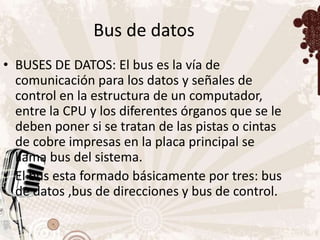

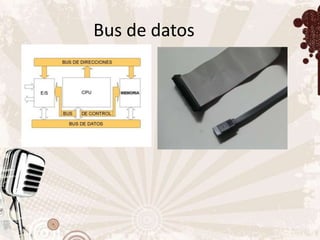

Bus de datos
• BUSES DE DATOS: El bus es la vía de
comunicación para los datos y señales de
control en la estructura de un computador,
entre la CPU y los diferentes órganos que se le
deben poner si se tratan de las pistas o cintas
de cobre impresas en la placa principal se
llama bus del sistema.
• El bus esta formado básicamente por tres: bus
de datos ,bus de direcciones y bus de control.

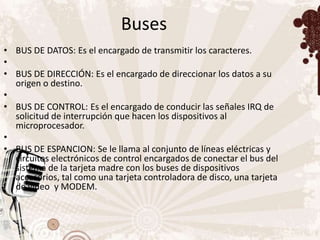

Buses
• BUS DE DATOS: Es el encargado de transmitir los caracteres.
•
• BUS DE DIRECCIÓN: Es el encargado de direccionar los datos a su
origen o destino.
•
• BUS DE CONTROL: Es el encargado de conducir las señales IRQ de
solicitud de interrupción que hacen los dispositivos al
microprocesador.
•
• BUS DE ESPANCION: Se le llama al conjunto de líneas eléctricas y
circuitos electrónicos de control encargados de conectar el bus del
sistema de la tarjeta madre con los buses de dispositivos
accesorios, tal como una tarjeta controladora de disco, una tarjeta
de video y MODEM.

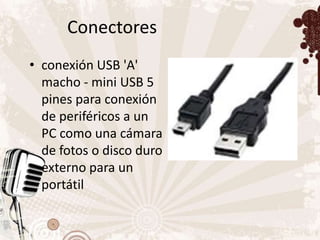

Conectores
• conexión USB 'A'
macho - mini USB 5
pines para conexión
de periféricos a un
PC como una cámara
de fotos o disco duro
externo para un
portátil

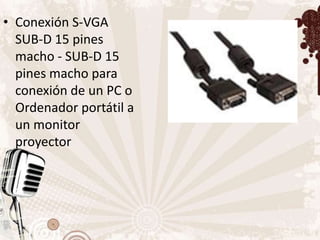

• Conexión S-VGA
SUB-D 15 pines
macho - SUB-D 15
pines macho para
conexión de un PC o
Ordenador portátil a
un monitor
proyector

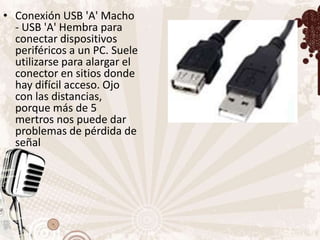

• Conexión USB 'A' Macho
- USB 'A' Hembra para
conectar dispositivos
periféricos a un PC. Suele
utilizarse para alargar el
conector en sitios donde
hay difícil acceso. Ojo
con las distancias,
porque más de 5
mertros nos puede dar
problemas de pérdida de
señal

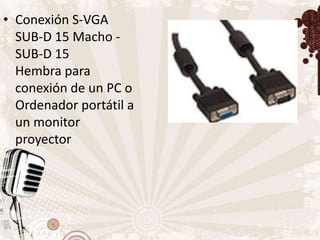

• Conexión S-VGA
SUB-D 15 Macho -
SUB-D 15
Hembra para
conexión de un PC o
Ordenador portátil a
un monitor
proyector

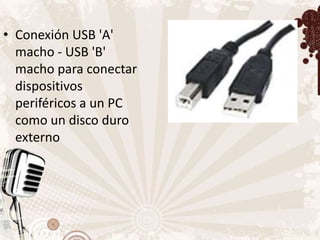

• Conexión USB 'A'
macho - USB 'B'
macho para conectar
dispositivos
periféricos a un PC
como un disco duro
externo

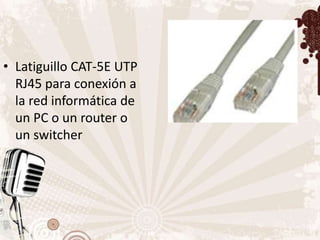

• Latiguillo CAT-5E UTP
RJ45 para conexión a
la red informática de
un PC o un router o
un switcher

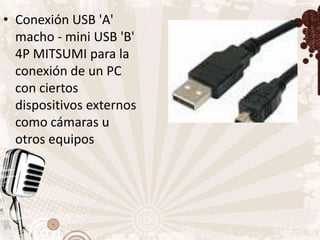

• Conexión USB 'A'
macho - mini USB 'B'
4P MITSUMI para la
conexión de un PC
con ciertos
dispositivos externos
como cámaras u
otros equipos

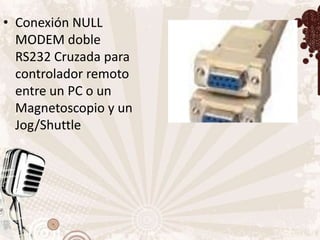

• Conexión NULL
MODEM doble
RS232 Cruzada para
controlador remoto
entre un PC o un
Magnetoscopio y un
Jog/Shuttle

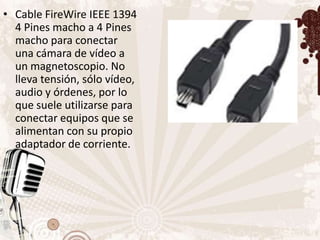

• Cable FireWire IEEE 1394
4 Pines macho a 4 Pines
macho para conectar
una cámara de vídeo a
un magnetoscopio. No
lleva tensión, sólo vídeo,
audio y órdenes, por lo
que suele utilizarse para
conectar equipos que se
alimentan con su propio
adaptador de corriente.

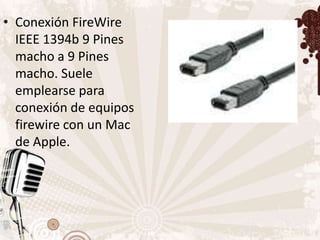

• Conexión FireWire
IEEE 1394b 9 Pines
macho a 9 Pines
macho. Suele
emplearse para
conexión de equipos
firewire con un Mac
de Apple.

IEEE 1394 6 Pines
macho a 6 Pines
macho. Suele
utilizarse para
conexión de un PC
con un capturador o
conversor

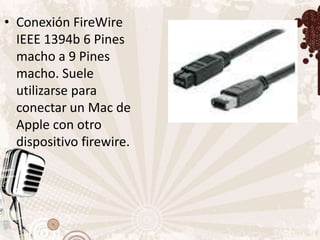

IEEE 1394b 6 Pines
macho a 9 Pines
macho. Suele
utilizarse para
conectar un Mac de
Apple con otro
dispositivo firewire.

Trabajo modalidad julio cano e iván riaño

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Trabajo modalidad julio cano e iván riaño

Similar a Trabajo modalidad julio cano e iván riaño (20)

Último

Último (20)

Trabajo modalidad julio cano e iván riaño
