Este documento describe los principales componentes de una tarjeta madre. Estos incluyen la pila de litio que mantiene la configuración de la BIOS, los puertos serie y paralelos para conectar periféricos, las ranuras de expansión para tarjetas adicionales, los conectores para unidades como discos duros, la fuente de alimentación, el chipset, el socket del procesador y los ventiladores de enfriamiento. También explica brevemente cada uno de estos componentes y su función dentro de la tarjeta madre.

1. Componentes de una:
TTAARRJJEETTAA MAADDRREE
Presento por: Aarón Cedeño Ramírez

2. PILA
• La pila es la encargada de que la BIOS
(Fecha, Hora, Configuración de Arranque),
este siempre encendida ya que este manda
una carga constante a este y este a su vez
guarda su registro en el CMOS, cuando la
pila se descarga este vacía el contenido de
memoria lo cual puede generar que la
BIOS cambie los parámetros de inicio, de
manera que al prender queda con la
configuración de fabrica, el modelo de la
pila es estándar, puede ser de diferentes
fabricantes pero el código de referencia es
CR2032, es un código estandarizado, esta
batería es de Litio y produce 3Volts de
energía.

3. Puerto Serie
es una interfaz de comunicaciones de datos digitales,
frecuentemente utilizado por computadoras y periféricos,
en donde la información es transmitida bit a bit enviando
un solo bit a la vez, en contraste con el puerto paralelo que
envía varios bits simultáneamente, existen 2 tipos de
puertos serial:
•Puerto Serie Asincrónico
•Puertos Serie Modernos

4. Puerto Serie
Puerto de Serie Asincrónico
El puerto serie RS-232 (también conocido como COM) es del tipo
asincrónico, utiliza cableado simple desde 3 hilos hasta 25 y que
conecta computadoras o microcontroladores a todo tipo de periféricos,
desde terminales a impresoras y módems pasando por mouses. La
interfaz entre el RS-232 y el microprocesador generalmente se realiza
mediante una UART 8250 (computadoras de 8 y 16 bits, PC XT) o
16550 (IBM Personal Computer/AT y posteriores).
Conector Macho Conector Hembra

5. Puerto Serie
Puerto de Serie Moderno
Uno de los defectos de los puertos serie iniciales era su lentitud en
comparación con los puertos paralelos -hablamos de 19.2 kbits por
segundo- sin embargo, con el paso del tiempo, están apareciendo
multitud de puertos serie de alta velocidad que los hacen muy
interesantes ya que utilizan las ventajas del menor cableado y
solucionan el problema de la velocidad con un mayor apantallamiento y
más barato usando la técnica del par trenzado. Por ello, el puerto RS-
232 e incluso multitud de puertos paralelos están siendo reemplazados
por nuevos puertos serie como el USB, el FireWire o el Serial ATA.
USB FireWire Serial ATA

6. Puerto Serie
Simplex En este caso el transmisor y el receptor están perfectamente
definidos y la comunicación es unidireccional. Este tipo de
comunicaciones se emplean usualmente en redes de radiodifusión,
donde los receptores no necesitan enviar ningún tipo de dato al
transmisor.
Duplex, half duplex o semi-duplex En este caso ambos extremos del
sistema de comunicación cumplen funciones de transmisor y
receptor y los datos se desplazan en ambos sentidos pero no
simultáneamente. Este tipo de comunicación se utiliza habitualmente
en la interacción entre terminales y un computador central.
Full Duplex El sistema es similar al duplex, pero los datos se
desplazan en ambos sentidos simultáneamente. Para ello ambos
transmisores poseen diferentes frecuencias de transmisión o dos
caminos de comunicación separados, mientras que la comunicación
semi-duplex necesita normalmente uno solo. Para el intercambio de
datos entre computadores este tipo de comunicaciones son más
eficientes que las transmisiones semi-duplex.

7. Puerto Paralelo
Un puerto paralelo es una interfaz entre una computadora y un
periférico cuya principal característica es que los bits de datos viajan
juntos, enviando un paquete de byte a la vez. Es decir, se implementa
un cable o una vía física para cada bit de datos formando un bus.
Mediante el puerto paralelo podemos controlar también periféricos
como focos, motores entre otros dispositivos, adecuados para
automatización. Se conocen 3 tipos de puerto paralelo:
•Puerto paralelo Centronics
•Puerto paralelo IDE
•Puerto paralelo SCSI

8. Puerto Paralelo IDE
No obstante existe otro puerto paralelo usado masivamente en los
ordenadores: el puerto paralelo IDE, también llamado PATA (Paralell
ATA), usado para la conexión de discos duros, unidades
lectoras/grabadoras (CD-ROM, DVD), unidades magneto-ópticas,
unidades ZIP y SuperDisk, entre la placa base del ordenador y el
dispositivo.

9. Puerto Paralelo SCSI
Un tercer puerto paralelo, muy usado en los ordenadores Apple
Macintosh y en servidores, son las diferentes implementaciones del
SCSI. Al igual que IDE ha sido usado para la conexión de discos duros,
unidades ópticas lectoras/grabadoras (CD-ROM, DVD), unidades
magneto-ópticas y SuperDisk, pero también de otros dispositivos como
escáneres e incluso otro ordenador de diferente plataforma hardware y
sistema operativo, como la torre siamese hece referencia para el uso en
el computador y sirve como un puerto serial el hardware 1.5 para
PC/Commodore Amiga.

10. Puerto de Video Integrado
La sigla VGA significa "Video Graphics Array ó Video Graphics
Adapter", lo que traducido es arreglo gráfico de video ó adaptador
gráfico de video. Se trata de un puerto que se encarga de enviar las
señales referentes a los gráficos desde la computadora hasta una
pantalla y que los muestre al usuario. Por el hecho de permitir la
transmisión de datos entre un dispositivo externo (periférico), con la
computadora, se le denomina puerto.

11. Fuente de Alimentacion
La fuente de alimentación (Power supply en ingés)
es como su nombre indica, la encargada de
suministrar energía eléctrica a los distintos
elementos que componen nuestro sistema
informático.
La electricidad que llega hasta nuestros hogares u
oficinas es del tipo conocido como "corriente
alterna" y nos es suministrada habitualmente con
una tensión (o voltaje) que suele ser de alrededor
de 115 o 230 voltios. Este tipo de corriente no es
en absoluto adecuada para alimentar equipos
electrónicos, y más concretamente dispositivos
informáticos, en dónde es necesario trabajar con
"corriente continua" y voltajes mucho más bajos...
Por tanto, este dispositivo es el que se encarga de
"reducir" el voltaje (mediante un transformador) y
posteriormente convertir la corriente alterna en
continua (con un puente de diodos) para
finalmente filtrarla (mediante condensadores
electrolíticos)
Fuente ATX
Conector ATX

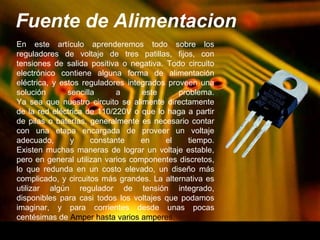

12. Fuente de Alimentacion
En este artículo aprenderemos todo sobre los
reguladores de voltaje de tres patillas, fijos, con
tensiones de salida positiva o negativa. Todo circuito
electrónico contiene alguna forma de alimentación
eléctrica, y estos reguladores integrados proveen una
solución sencilla a este problema.
Ya sea que nuestro circuito se alimente directamente
de la red eléctrica de 110/220V o que lo haga a partir
de pilas o baterías, generalmente es necesario contar
con una etapa encargada de proveer un voltaje
adecuado, y constante en el tiempo.
Existen muchas maneras de lograr un voltaje estable,
pero en general utilizan varios componentes discretos,
lo que redunda en un costo elevado, un diseño más
complicado, y circuitos más grandes. La alternativa es
utilizar algún regulador de tensión integrado,
disponibles para casi todos los voltajes que podamos
imaginar, y para corrientes desde unas pocas
centésimas de Amper hasta varios amperes.

13. Ranuras de expansión
• Son compartimientos en los que se
puede insertar tarjetas de
expansión..
• Existen varios tipos de ranuras:
• ISA: Permiten insertar ranuras ISA.
Las más lentas las de 16 bits.
• VLB: Se utilizaba para instalar
tarjetas gráficas.
• PCI: Se utilizan para conectar
tarjetas más rápidas que las tarjetas
ISA y se ejecutan a 32 bits.
• AGP: Es un puerto rápido para
tarjetas gráficas.
• AMR: Se utiliza para conectar
tarjetas miniatura construidas para
PC.

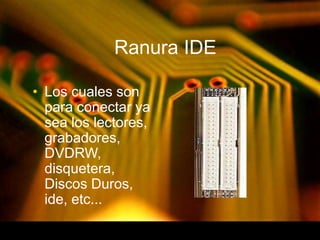

14. Ranura IDE
• Los cuales son
para conectar ya
sea los lectores,
grabadores,
DVDRW,
disquetera,
Discos Duros,
ide, etc...

15. Conectores internos y conectores
eléctricos
• Hay dos tipos de conectores,
los conectores o
interfaces de "datos" y los
conectores propiamente
eléctricos.
• Las interfaces de datos
conectan los dispositivos a la
placa y las conexiones
eléctricas conectan la fuente
de alimentación a los
dispositivos incluida la placa.
• En los conectores internos
estarian los conectores de la
unidad de disco y disquete

16. La Bios
• Es un pequeño programa
incorporado en un chip de la
placa base. Su finalidad es
mantener cierta información
básica en el arranque de la
computadora. Esta información
puede ser la configuración de
nuestro disco duro, fecha hora
del sistema prioridad de
arranque desde la red etc.
• Una de las características de
esta memoria es que es una
memoria ROM es decir no se
borra cuando apagamos el
computador. Cuando
apagamos, la configuración
permanece grabada gracias a
una pila de 3 voltios que
incorpora el computador

17. Jumper de la bios
• Se encarga de hacer
cargar y de borrar la
bios, en otras
palabras al estar en
el pin 1-2 significa
estado activo, por lo
que la bios carga
con los valores por
default, y al estar en
los pines 2-3
significa clear

18. Conectores de la RAM
• Se denominan ranuras de
memoria al lugar en la placa
donde se colocan las
memorias. El número de
ranuras no es fijo depende de
la placa madre. Se utiliza
para almacenar datos
mientras se ejecuta el
ordenador; sin embargo, los
contenidos se eliminan al
apagarse o reiniciarse el
ordenador, a diferencia de los
dispositivos de
almacenamiento masivo
como los discos duros, que
mantienen la información de
manera segura, incluso
cuando el ordenador se
encuentra apagado. Esta es
la razón por la que la

19. El chipset
• El chipset es un circuito
electrónico cuya función
consiste en coordinar la
transferencia de datos entre
los distintos componentes
del ordenador (incluso el
procesador y la memoria).
Teniendo en cuenta que el
chipset está integrado a la
placa madre, resulta de
suma importancia elegir una
placa madre que incluya un
chipset reciente para
maximizar la capacidad de
actualización del ordenador.

20. Chipset Nvidia
• El cual esta
encargado de los
graficos y lo que
tenga que ver con
el video.

21. Socket
• Matriz de pequeños
agujeros (zócalo) existente
en una placa madre donde
encajan, sin dificultad, los
pines de un
microprocesador; dicha
matriz, denominada Pin
grid array o simplemente
PGA, permite la conexión
entre el microprocesador y
dicha placa base. En los
primeros ordenadores
personales, el
microprocesador venía
directamente soldado a la
placa base, pero la
aparición de una amplia
gama de
microprocesadores llevó a
la creación del socket.

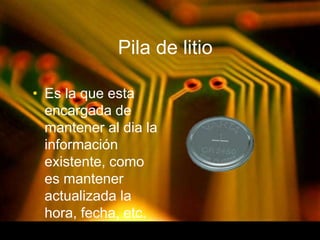

22. Pila de litio
• Es la que esta
encargada de
mantener al dia la
información
existente, como
es mantener
actualizada la
hora, fecha, etc.

23. Frontal Panel
• Estos pines son
los encargados
de lo que es la
luz de encendido,
de reinicio o reset
y de la bocina o
beep que suena
en el pc.

24. Conectores sata
• Estos son los
conectores para
el nuevo
standard de
discos duros
conocidos como
sata2

25. Ventilador
• Sirve para
mantener en
temperatura
estable a la
placa madre

26. Gracias
….
