Este documento describe los principales componentes de una placa base o motherboard. La motherboard conecta el procesador y otros periféricos como la memoria RAM, tarjetas de expansión, puertos y chips. Incluye descripciones de los sockets del procesador, ranuras para memoria y tarjetas, puertos como IDE, SATA y USB, y otros componentes electrónicos como el chipset y BIOS.

2. TIPOS DE MONITORES
El monitor es el principal periférico de salida de una computadora. Estos se conectan a través de una
tarjeta gráfica conocida con el nombre de adaptador o tarjeta de vídeo. La imagen que podemos observar
en los monitores está formada por una matriz de puntos de luz. Cada punto de luz reflejado en la pantalla
es denominado como un píxel.
Clasificación según estándares de monitores
Según los estándares de monitores se pueden clasificar en varias categorías. Todos han ido
evolucionando con el objetivo de ofrecer mayores prestaciones, definiciones y mejorar la calidad de las
imágenes.
• Monitores MDA
• Monitor CGA
• Monitor EGA
• Monitor EGA
• Monitor SVGA
• Monitores CRT
• Pantallas LCD
• Pantallas Plasma
• Mas información

3. El teclado es el dispositivo más común de entrada de datos. Se lo utiliza para introducir comandos, textos y
números. Estrictamente hablando, es un dispositivo de entrada y de salida, ya que los LEDs también pueden ser
controlados por la máquina.
Como funciona
Consta de una matriz de contactos, que al presionar una tecla, cierran el circuito. Un micro controlador detecta la
presión de la tecla, y genera un código. Al soltarse la tecla, se genera otro código. De esta manera el chip
localizado en la placa del teclado puede saber cuándo fue presionada y cuándo fue soltada, y actuar en
consecuencia. Los códigos generador son llamados Códigos de barrido (Scan code, en inglés).
Una vez detectada la presión de la tecla, los códigos de barrido son generados, y enviados de forma serial a
través del cable y con el conector del teclado, llegan a la placa madre de la PC. Allí, el código es recibido por el
micro controlador conocido como BIOS DE TECLADO. Este chip compara el código de barrido con el
correspondiente a la Tabla de caracteres. Genera una interrupción por hardware, y envía los datos al procesador.

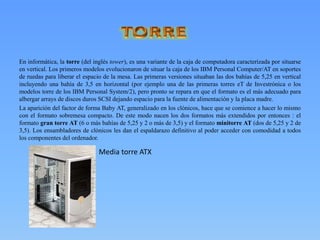

4. En informática, la torre (del inglés tower), es una variante de la caja de computadora caracterizada por situarse
en vertical. Los primeros modelos evolucionaron de situar la caja de los IBM Personal Computer/AT en soportes
de ruedas para liberar el espacio de la mesa. Las primeras versiones situaban las dos bahías de 5,25 en vertical
incluyendo una bahía de 3,5 en horizontal (por ejemplo una de las primeras torres eT de Investrónica o los
modelos torre de los IBM Personal System/2), pero pronto se repara en que el formato es el más adecuado para
albergar arrays de discos duros SCSI dejando espacio para la fuente de alimentación y la placa madre.
La aparición del factor de forma Baby AT, generalizado en los clónicos, hace que se comience a hacer lo mismo
con el formato sobremesa compacto. De este modo nacen los dos formatos más extendidos por entonces : el
formato gran torre AT (6 o más bahías de 5,25 y 2 o más de 3,5) y el formato minitorre AT (dos de 5,25 y 2 de
3,5). Los ensambladores de clónicos les dan el espaldarazo definitivo al poder acceder con comodidad a todos
los componentes del ordenador.
Media torre ATX

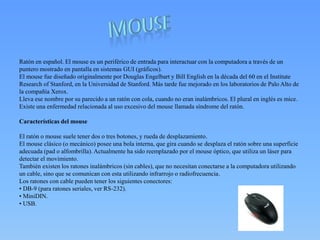

5. Ratón en español. El mouse es un periférico de entrada para interactuar con la computadora a través de un
puntero mostrado en pantalla en sistemas GUI (gráficos).
El mouse fue diseñado originalmente por Douglas Engelbart y Bill English en la década del 60 en el Institute
Research of Stanford, en la Universidad de Stanford. Más tarde fue mejorado en los laboratorios de Palo Alto de
la compañía Xerox.
Lleva ese nombre por su parecido a un ratón con cola, cuando no eran inalámbricos. El plural en inglés es mice.
Existe una enfermedad relacionada al uso excesivo del mouse llamada síndrome del ratón.
Características del mouse
El ratón o mouse suele tener dos o tres botones, y rueda de desplazamiento.
El mouse clásico (o mecánico) posee una bola interna, que gira cuando se desplaza el ratón sobre una superficie
adecuada (pad o alfombrilla). Actualmente ha sido reemplazado por el mouse óptico, que utiliza un láser para
detectar el movimiento.
También existen los ratones inalámbricos (sin cables), que no necesitan conectarse a la computadora utilizando
un cable, sino que se comunican con esta utilizando infrarrojo o radiofrecuencia.
Los ratones con cable pueden tener los siguientes conectores:
• DB-9 (para ratones seriales, ver RS-232).
• MiniDIN.
• USB.

7. Este componente electrónico llamado motherboard (tarjeta madre) o mainboard (tarjeta principal)
es el que se encarga de conectar distintos dispositivos con el CPU (unidad central de
procesamiento) de una computadora, tales como las ranuras donde se ubica la memoria principal
(RAM), memorias ROM, ranuras de expansión (slots para conectar impresoras, monitores,
unidades de almacenamiento, etc.), o circuitos electrónicos de soporte.
Una motherboard equipada con un software llamado BIOS debe realizar funciones de control y
monitoreo, sincronismo, temporización, comunicación de datos, control, administración y
distribución de energía eléctrica y conexión física.
Sus componentes son, entre otros, chipset (Southbridge y Northbridge), socket, zócalo de memoria
(donde irá conectada la memoria principal), conector para el suministro eléctrico de tipo AT, ATX,
ATX 2.0, ATX12V; ROM BIOS, RAM CMOS, IDE (utilizado para la conexión de medios de
almacenamiento como por ejemplo los discos rígidos y grabadoras de CD/DVD), pila (la cual
sirve para mantener en memoria ciertos datos de configuración del BIOS), cristal de cuarzo, PS/2
(para mouse y teclado), USB, COM1, LPT1 (puerto de impresora).
Para reducir costos, las placas madre modernas incluyen soporte para varios de estos combinando
varias funciones, reduciendo incluso el tamaño físico de la misma. Las placas madre altamente
integradas son populares en computadoras de bolsillo, como el caso de las ECS RS485M-M.

8. Socket: Base o Zócalo en donde es instalado el microprocesador, existen diferentes modelos como por
ejemplo:
socket A o 1 para instalar microprocesadores de la familia Intel Pentium II o III hasta de 550 MHz
socket 7 para instalar microprocesadores de la familia Intel Pentium hasta de 233 MHz
Slot DDR: Ranuras donde se insertan los módulos de memoria RAM DIMM o DDR.
Slot PCI: Ranura donde se colocan todas las tarjetas de interface PCI, como por ejemplo: Modem PCI,
tarjetas de Red PCI, tarjetas de video PCI, Tarjetas de TV y otros
Slot AGP: Ranura donde se colocan todas las tarjetas de Aceleración Grafica de Video (AGP) de 4x y las
actuales de 8x , dependiendo de que tipo de AGP soporta la motherboard.
Físicamente tiene las siguientes características:
El puerto AGP de 4x (32 MB, 64MB de video), son de color Café oscuro normalmente....
El puerto AGP de 8x (128 MB, 256MB y 512 MB de video), son de color anaranjado normalmente....
Slot PCI XPRESS: Ranura donde se colocan las tarjetas graficas PCI XPRESS, que son mas rápidas en
desempeño que las AGP y son de 16X, y generalmente son de color negro.
Slot ISA: Del Ingles (American Industria Standard ) o Ranura donde se colocan todas las tarjetas ISA, están
son de color negro y ya son obsoletas por la incompatibilidad con el hardware actual.
BIOS: Sistema básico de entradas y salidas, o circuito integrado encargado de guardar las configuraciones de
la pc

9. Puertos IDE: Son los puertos de la motherboard donde se conectan los dispositivos de almacenamiento, es
decir el HD (discos duros), Lectura ( CD-ROM, DVD-ROM, Quemadores y otros)
Generalmente son 3, representados así:
IDE 1: Donde se conecta generalmente los HD y es de color azul o negro y tiene 40 pines
IDE 2: Donde se conecta generalmente las unidades de lectura CD-ROM, DVD-ROM, CD-RW y es de color
Negro o Blanco y tiene 40 pines
FLOPPY : Donde se conecta generalmente la disquetera y es de color negro o blanco y tiene 32 pines
Puertos Serial ATA: Son los puertos de la motherboard donde se conectan los dispositivos de almacenamiento,
es decir el HD SCSI o RAID utilizados para servidores
Chipset: Son los circuitos integrados que sirven de interconexión entre los dispositivos de las motherboard y se
dividen en Northbrige y Southbrige:
Northbrige: Circuito integrado o mas conocido como Puente Norte, el cual sirve de interconexión entre
microprocesador > AGP Grafico > Slots de RAM > IDE > Video integrado
Southbrige: Circuito integrado o mas conocido como Puente Sur, el cual sirve de interconexion entre slot PCI
> Slot ISA > BIOS > Audio
ATX Power Connector : Conector de la fuente de alimentación de la motherboard.
Entre algunos fabricantes de motherboard podemos mencionar:
Intel
ASROCK
Biostar
MSI
ASUS
Gigabyt
Soyo
PCCHIPS y otros..
