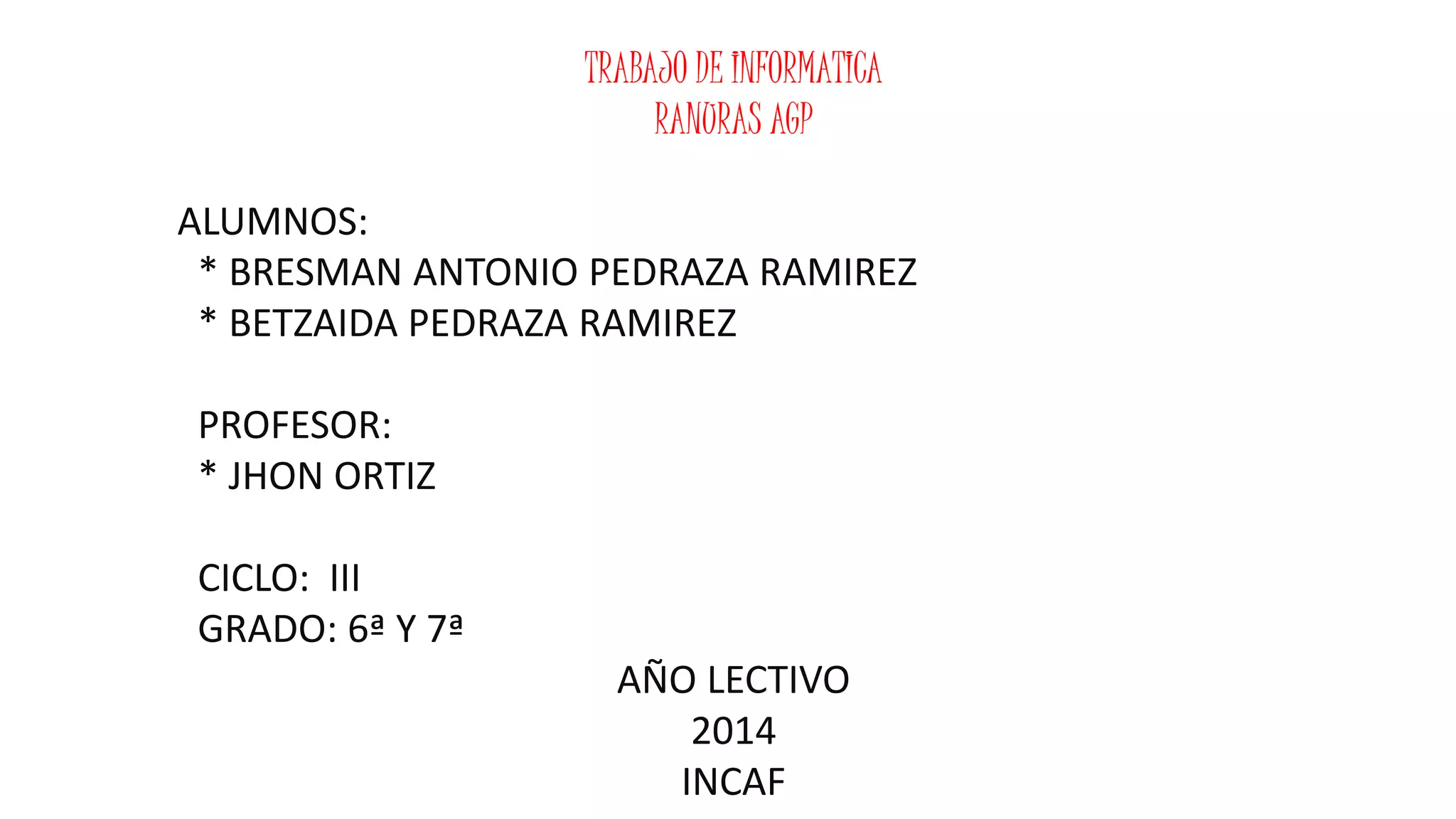

1. TRABAJO DE INFORMATICA
RANURAS AGP
ALUMNOS:
* BRESMAN ANTONIO PEDRAZA RAMIREZ
* BETZAIDA PEDRAZA RAMIREZ
PROFESOR:
* JHON ORTIZ
CICLO: III
GRADO: 6ª Y 7ª
AÑO LECTIVO
2014
INCAF

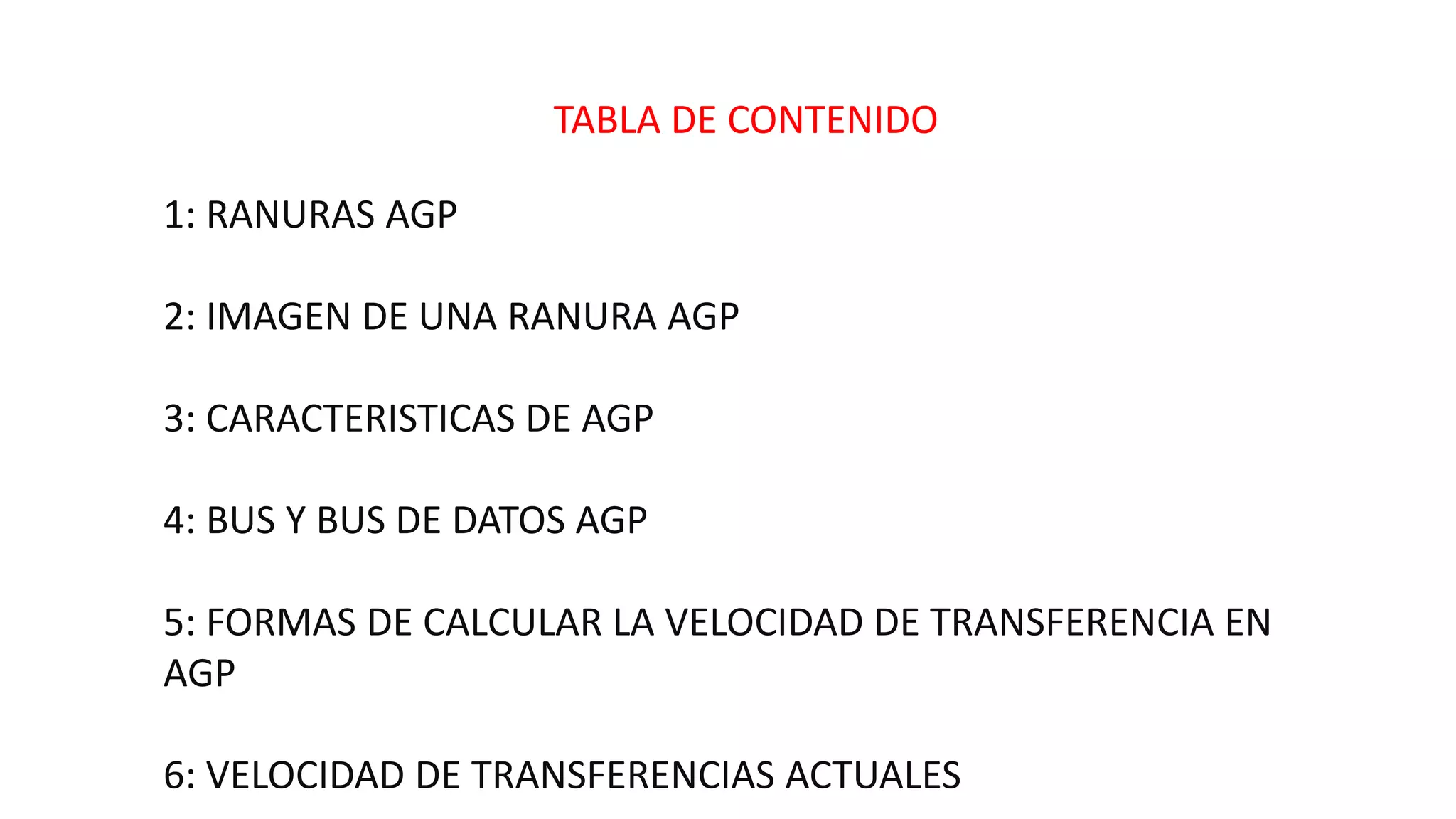

2. TABLA DE CONTENIDO
1: RANURAS AGP
2: IMAGEN DE UNA RANURA AGP
3: CARACTERISTICAS DE AGP
4: BUS Y BUS DE DATOS AGP
5: FORMAS DE CALCULAR LA VELOCIDAD DE TRANSFERENCIA EN
AGP
6: VELOCIDAD DE TRANSFERENCIAS ACTUALES

3. RANURAS AGP

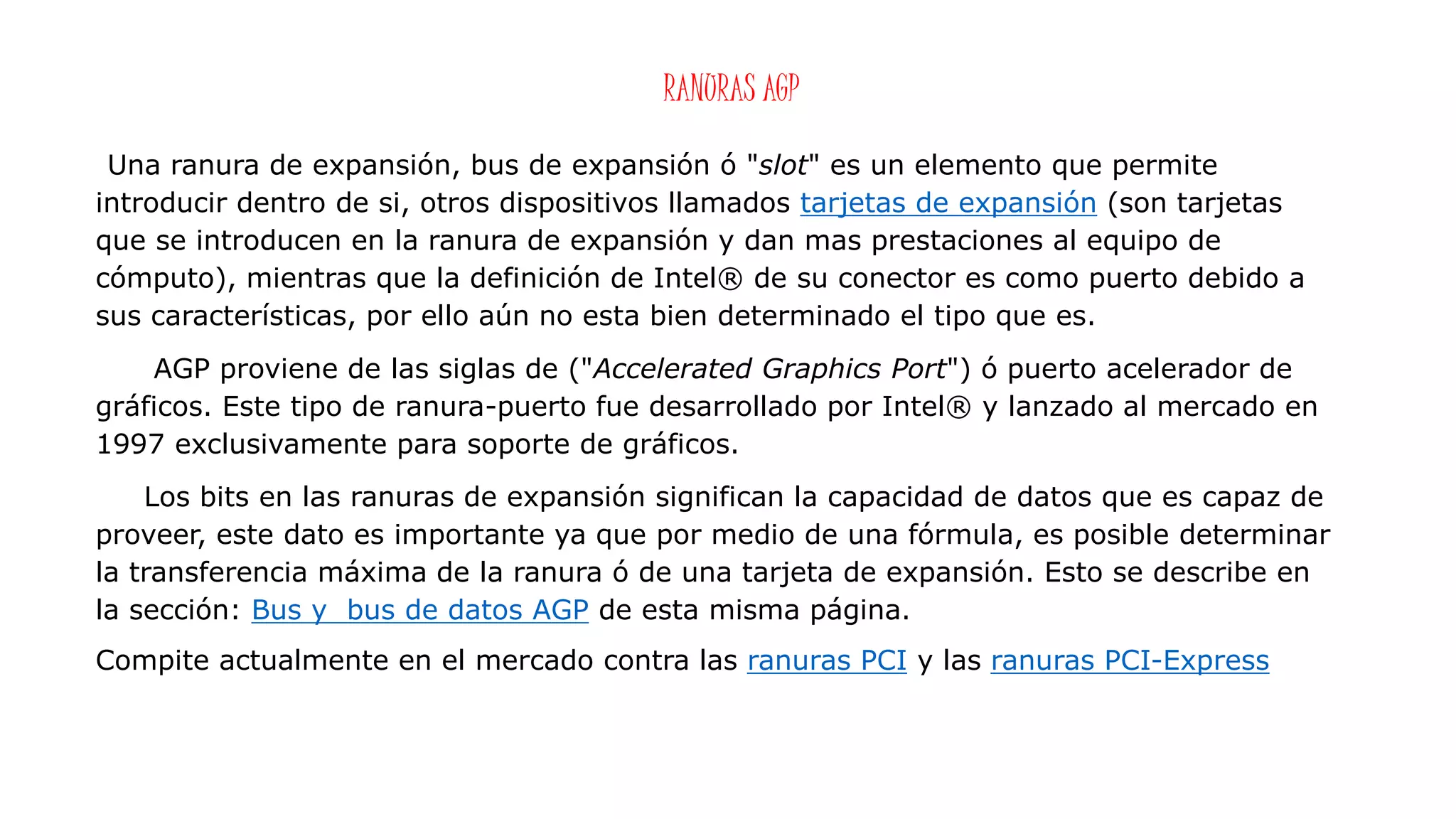

Una ranura de expansión, bus de expansión ó "slot" es un elemento que permite
introducir dentro de si, otros dispositivos llamados tarjetas de expansión (son tarjetas
que se introducen en la ranura de expansión y dan mas prestaciones al equipo de
cómputo), mientras que la definición de Intel® de su conector es como puerto debido a
sus características, por ello aún no esta bien determinado el tipo que es.
AGP proviene de las siglas de ("Accelerated Graphics Port") ó puerto acelerador de
gráficos. Este tipo de ranura-puerto fue desarrollado por Intel® y lanzado al mercado en
1997 exclusivamente para soporte de gráficos.
Los bits en las ranuras de expansión significan la capacidad de datos que es capaz de
proveer, este dato es importante ya que por medio de una fórmula, es posible determinar
la transferencia máxima de la ranura ó de una tarjeta de expansión. Esto se describe en
la sección: Bus y bus de datos AGP de esta misma página.
Compite actualmente en el mercado contra las ranuras PCI y las ranuras PCI-Express

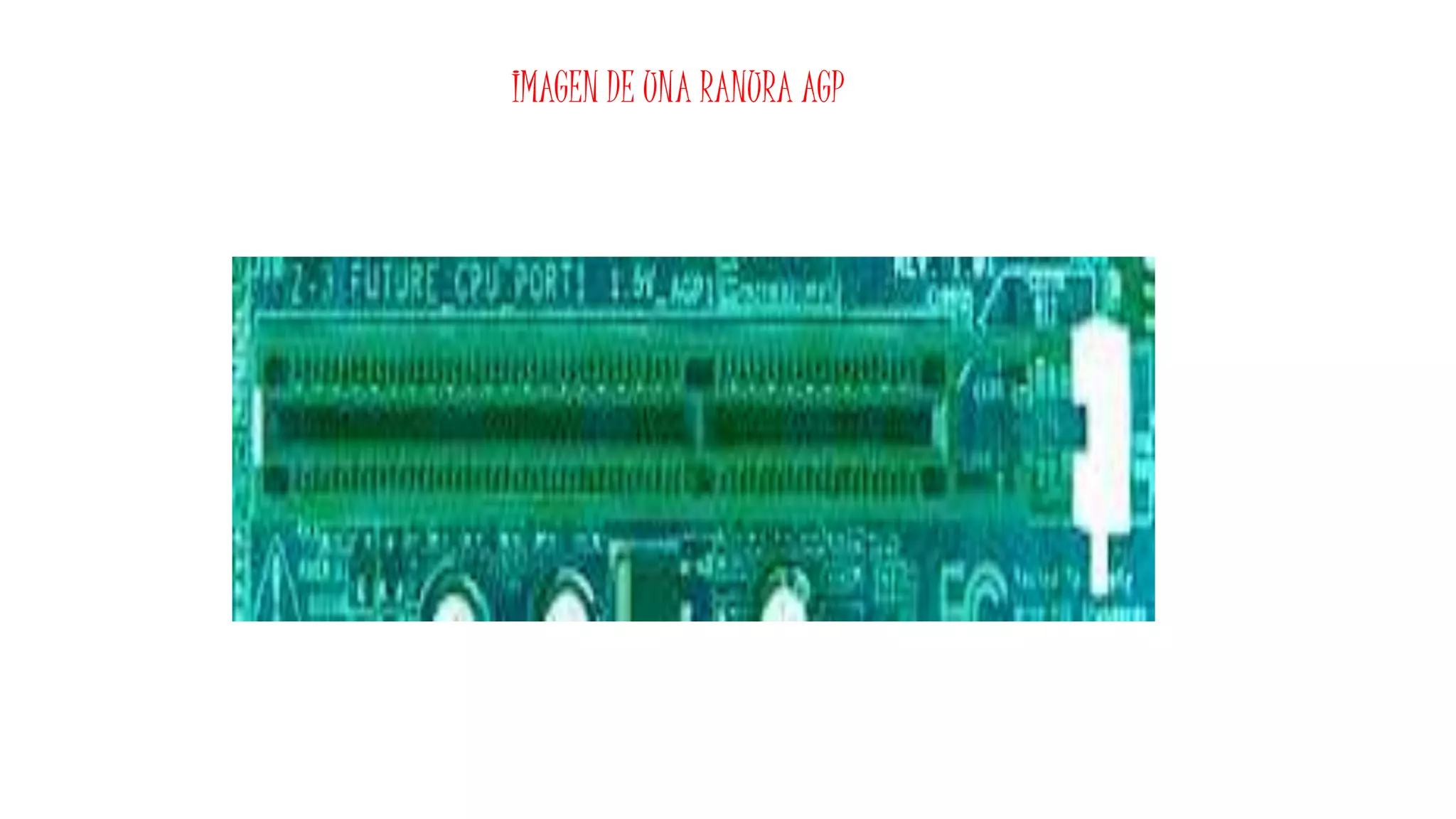

4. IMAGEN DE UNA RANURA AGP

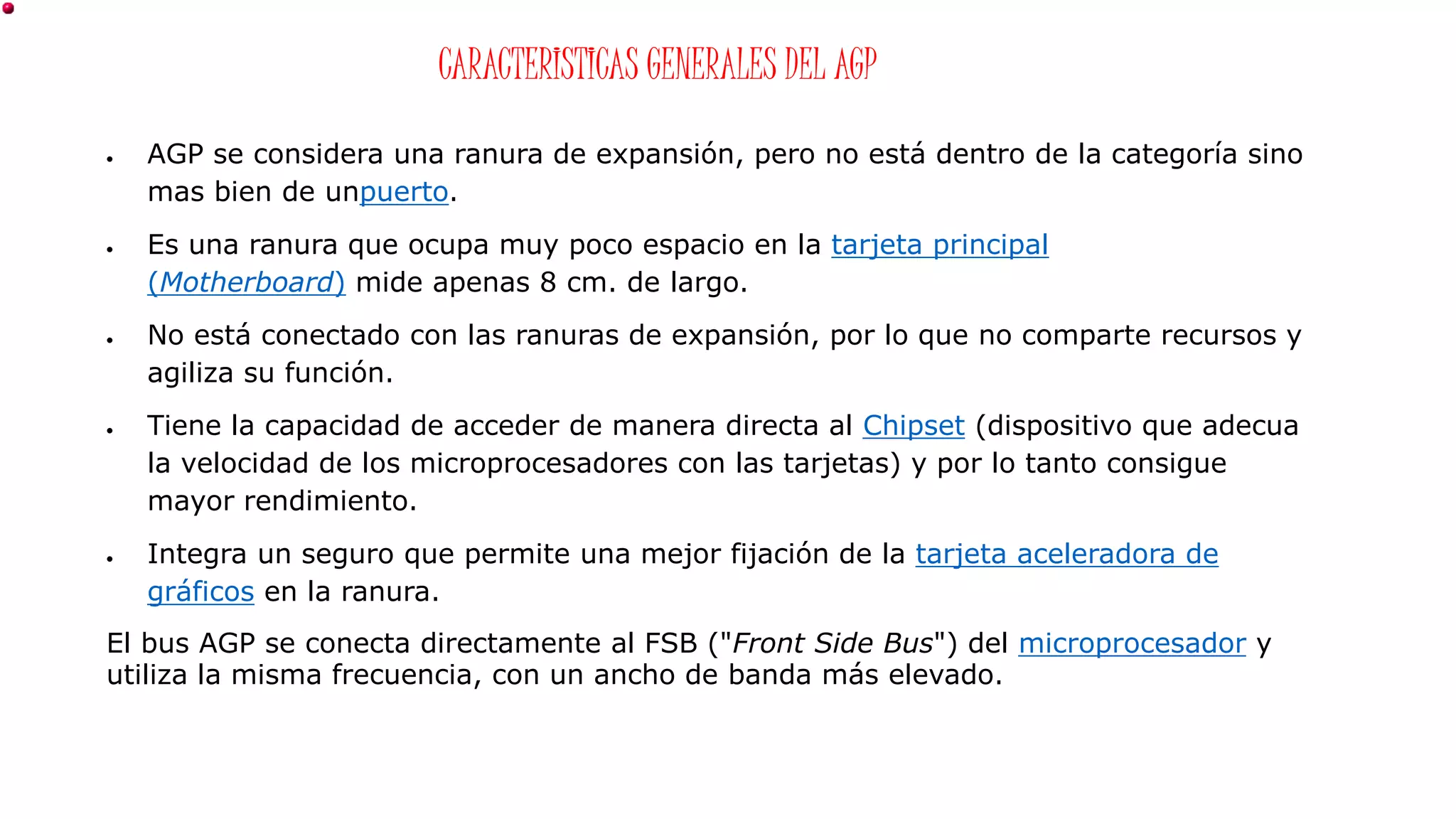

5. CARACTERISTICAS GENERALES DEL AGP

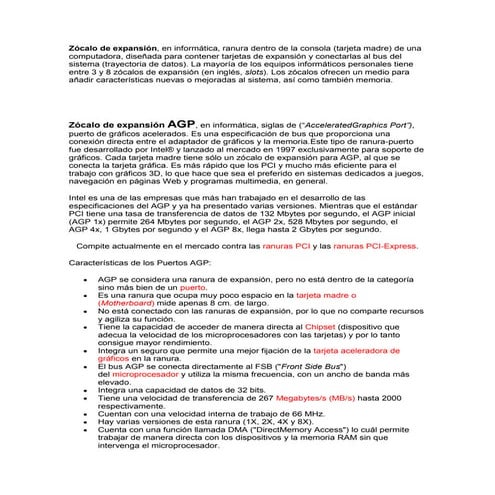

 AGP se considera una ranura de expansión, pero no está dentro de la categoría sino
mas bien de unpuerto.
 Es una ranura que ocupa muy poco espacio en la tarjeta principal
(Motherboard) mide apenas 8 cm. de largo.
 No está conectado con las ranuras de expansión, por lo que no comparte recursos y
agiliza su función.
 Tiene la capacidad de acceder de manera directa al Chipset (dispositivo que adecua
la velocidad de los microprocesadores con las tarjetas) y por lo tanto consigue
mayor rendimiento.
 Integra un seguro que permite una mejor fijación de la tarjeta aceleradora de
gráficos en la ranura.
El bus AGP se conecta directamente al FSB ("Front Side Bus") del microprocesador y
utiliza la misma frecuencia, con un ancho de banda más elevado.

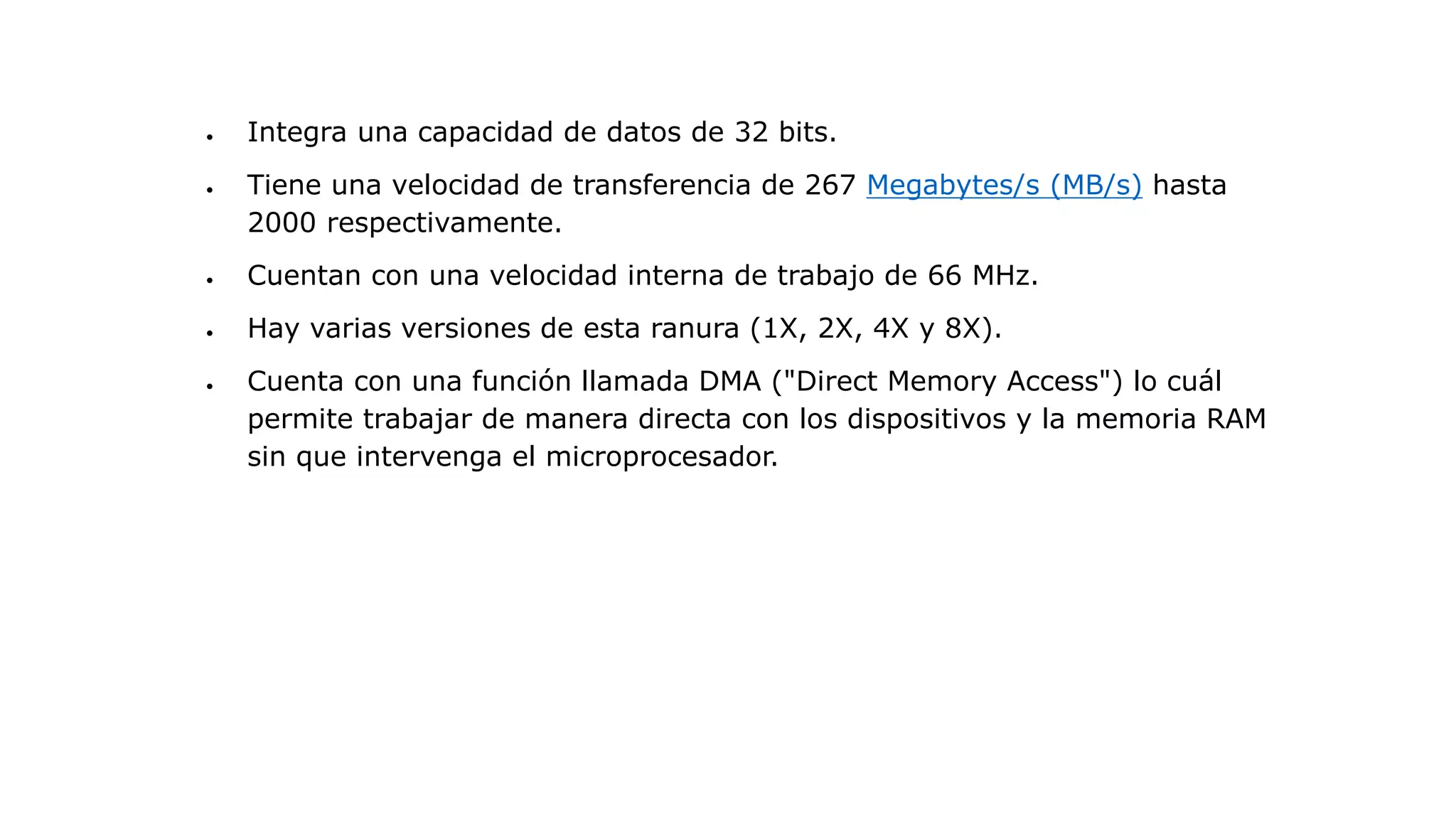

6.  Integra una capacidad de datos de 32 bits.
 Tiene una velocidad de transferencia de 267 Megabytes/s (MB/s) hasta
2000 respectivamente.
 Cuentan con una velocidad interna de trabajo de 66 MHz.
 Hay varias versiones de esta ranura (1X, 2X, 4X y 8X).
 Cuenta con una función llamada DMA ("Direct Memory Access") lo cuál
permite trabajar de manera directa con los dispositivos y la memoria RAM
sin que intervenga el microprocesador.

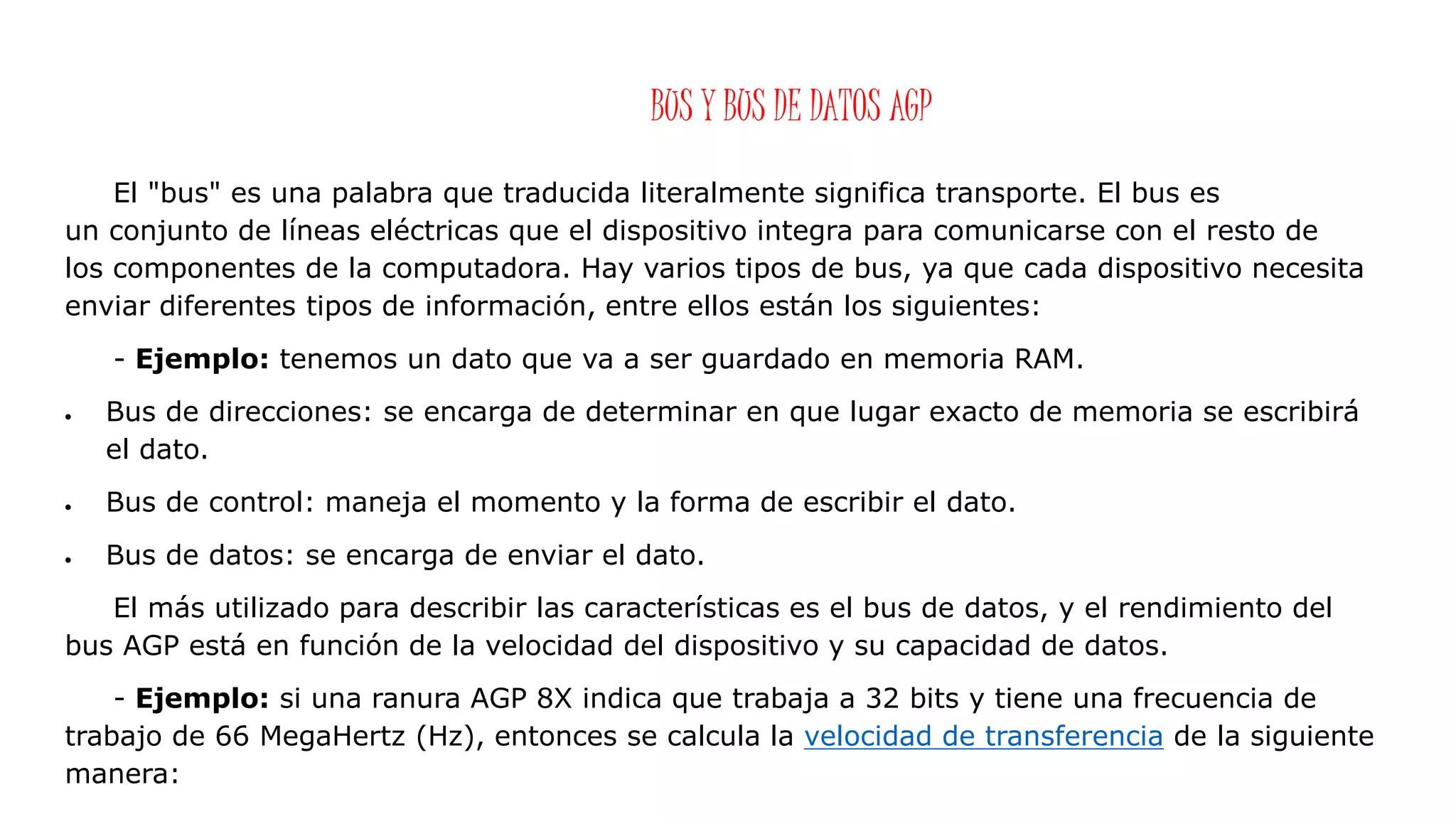

7. BUS Y BUS DE DATOS AGP
El "bus" es una palabra que traducida literalmente significa transporte. El bus es
un conjunto de líneas eléctricas que el dispositivo integra para comunicarse con el resto de
los componentes de la computadora. Hay varios tipos de bus, ya que cada dispositivo necesita
enviar diferentes tipos de información, entre ellos están los siguientes:
- Ejemplo: tenemos un dato que va a ser guardado en memoria RAM.
 Bus de direcciones: se encarga de determinar en que lugar exacto de memoria se escribirá
el dato.
 Bus de control: maneja el momento y la forma de escribir el dato.
 Bus de datos: se encarga de enviar el dato.
El más utilizado para describir las características es el bus de datos, y el rendimiento del
bus AGP está en función de la velocidad del dispositivo y su capacidad de datos.
- Ejemplo: si una ranura AGP 8X indica que trabaja a 32 bits y tiene una frecuencia de
trabajo de 66 MegaHertz (Hz), entonces se calcula la velocidad de transferencia de la siguiente
manera:

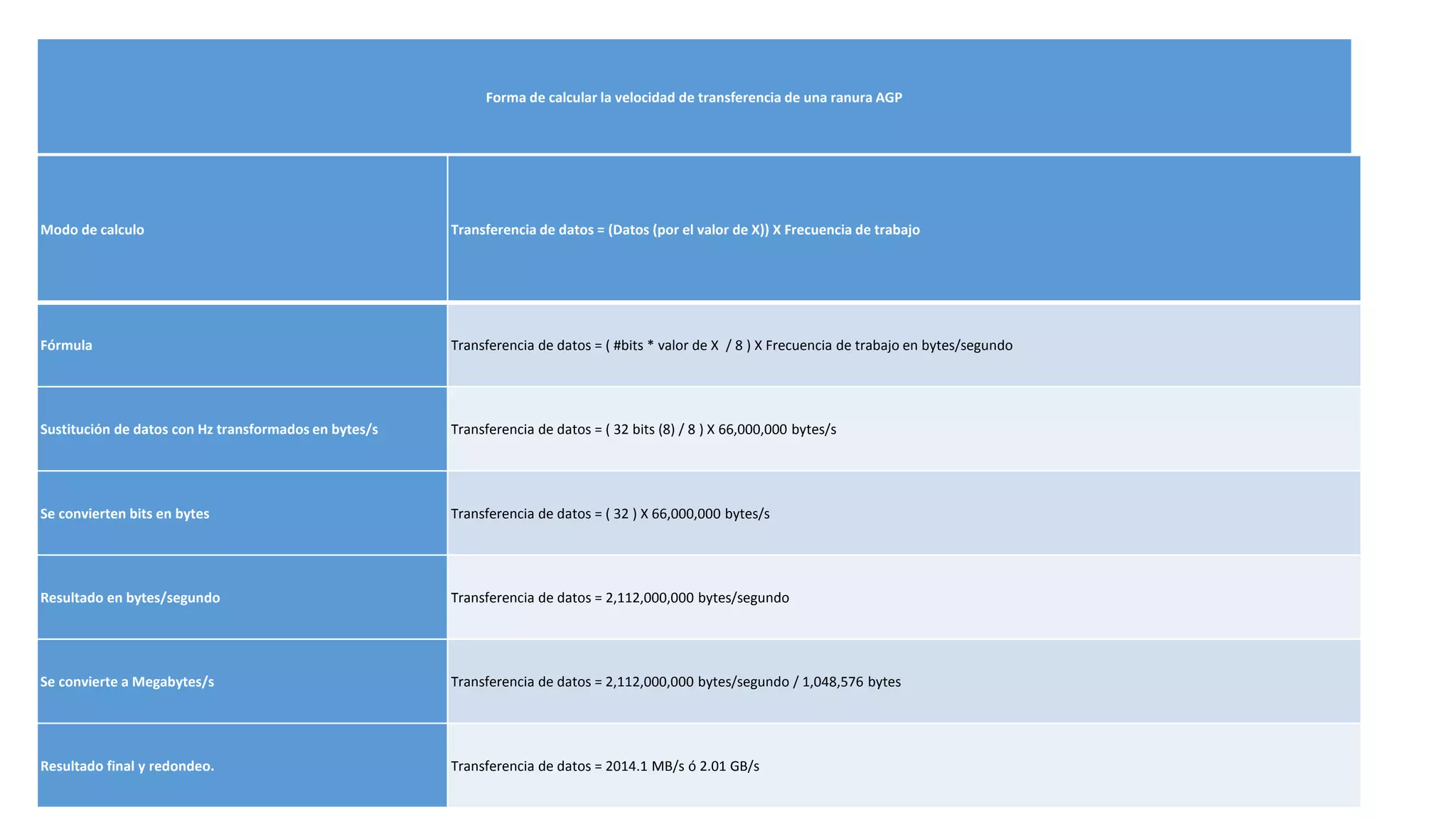

8. Forma de calcular la velocidad de transferencia de una ranura AGP
Modo de calculo Transferencia de datos = (Datos (por el valor de X)) X Frecuencia de trabajo
Fórmula Transferencia de datos = ( #bits * valor de X / 8 ) X Frecuencia de trabajo en bytes/segundo
Sustitución de datos con Hz transformados en bytes/s Transferencia de datos = ( 32 bits (8) / 8 ) X 66,000,000 bytes/s
Se convierten bits en bytes Transferencia de datos = ( 32 ) X 66,000,000 bytes/s
Resultado en bytes/segundo Transferencia de datos = 2,112,000,000 bytes/segundo
Se convierte a Megabytes/s Transferencia de datos = 2,112,000,000 bytes/segundo / 1,048,576 bytes
Resultado final y redondeo. Transferencia de datos = 2014.1 MB/s ó 2.01 GB/s

9. Velocidades de transferencia actuales

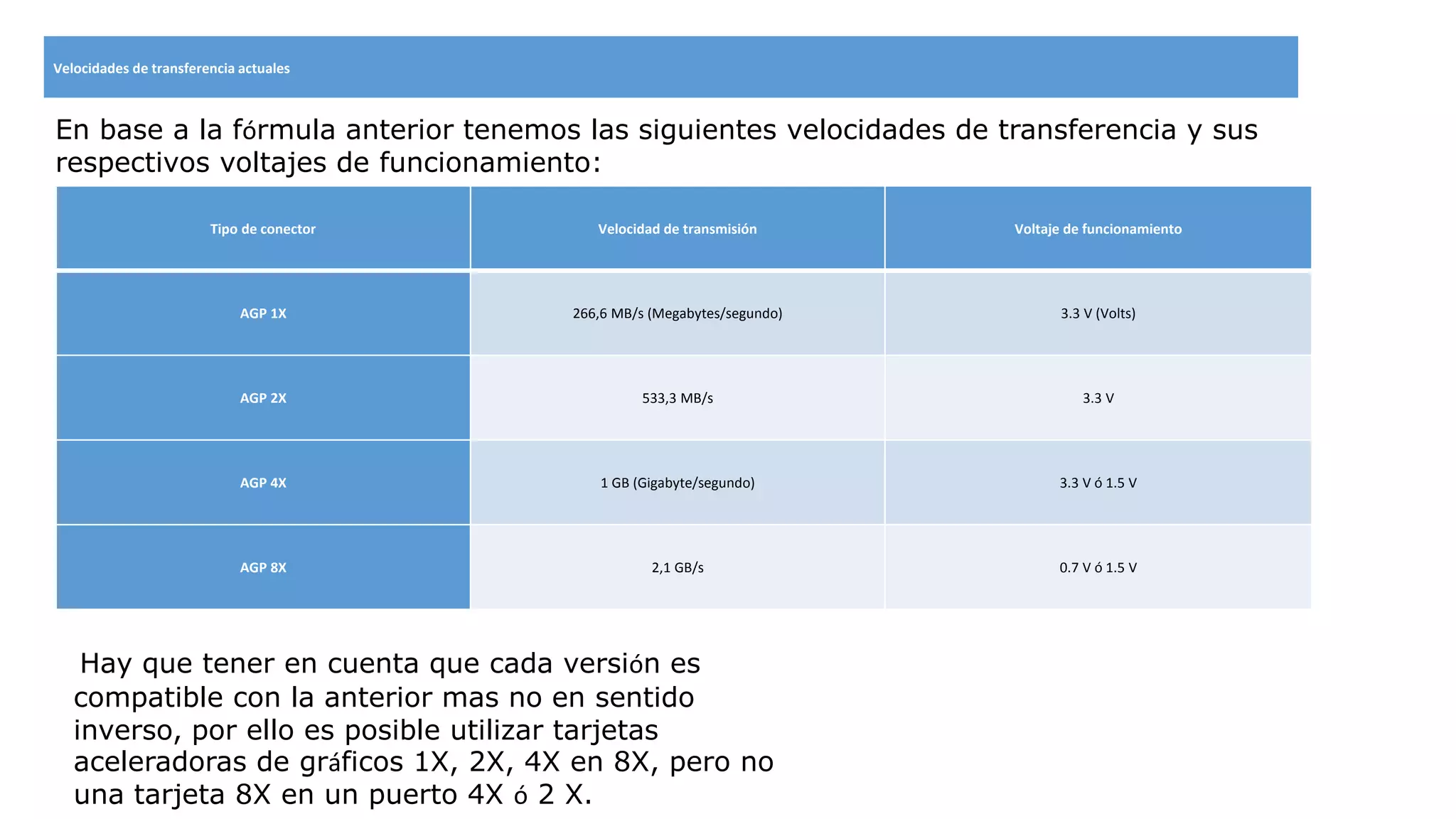

Tipo de conector Velocidad de transmisión Voltaje de funcionamiento
AGP 1X 266,6 MB/s (Megabytes/segundo) 3.3 V (Volts)
AGP 2X 533,3 MB/s 3.3 V
AGP 4X 1 GB (Gigabyte/segundo) 3.3 V ó 1.5 V
AGP 8X 2,1 GB/s 0.7 V ó 1.5 V
En base a la fórmula anterior tenemos las siguientes velocidades de transferencia y sus
respectivos voltajes de funcionamiento:
Hay que tener en cuenta que cada versión es
compatible con la anterior mas no en sentido
inverso, por ello es posible utilizar tarjetas
aceleradoras de gráficos 1X, 2X, 4X en 8X, pero no
una tarjeta 8X en un puerto 4X ó 2 X.
