El documento describe diferentes tipos de tarjetas de expansión para computadoras, incluyendo tarjetas de red inalámbrica, fax/módem, controladoras IDE y SCSI, tarjetas PCMCIA para redes inalámbricas portátiles, tarjetas osciloscopio y tarjetas aceleradoras de gráficos. Cada tipo de tarjeta se inserta en ranuras de expansión de la placa madre y proporciona funcionalidades adicionales como conectividad de red, almacenamiento, procesamiento de señales o grá

1. TIPOS DE TARJETAS

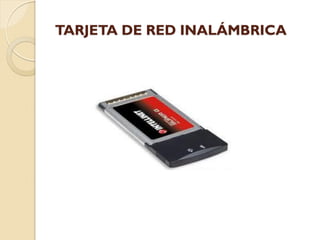

2. TARJETA PARA RED INALÁMBRICA
Es una tarjeta para expansión de capacidades que sirve para enviar y recibir datos
sin la necesidad de cables en las redes inalámbricas de área local ("W-LAN
"Wireless Local Area Network"), esto es entre redes inalámbricas de
computadoras. La tarjeta de red se inserta dentro de las ranuras de expansión o
"Slots" integradas en la tarjeta principal ("Motherboard") y se atornilla al gabinete
para evitar movimientos y por ende fallas. Todas las tarjetas de red inalámbricas
integran una antena de recepción para las señales.
* CARACTERÍSTICAS GENERALES DE LA TARJETA DE RED INALÁMBRICA
• Están diseñadas para ciertos tipos de estándares de redes inalámbricas, por lo
que tienen una velocidad máxima de transmisión de datos en bits por
segundo (bps) acorde al estándar.
• Tienen una antena que permite la buena recepción de datos de la red, así
como para su envío.

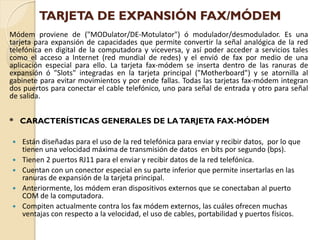

3. TARJETA DE EXPANSIÓN FAX/MÓDEM
Módem proviene de ("MODulator/DE-Motulator") ó modulador/desmodulador. Es una
tarjeta para expansión de capacidades que permite convertir la señal analógica de la red
telefónica en digital de la computadora y viceversa, y así poder acceder a servicios tales
como el acceso a Internet (red mundial de redes) y el envió de fax por medio de una
aplicación especial para ello. La tarjeta fax-módem se inserta dentro de las ranuras de
expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se atornilla al
gabinete para evitar movimientos y por ende fallas. Todas las tarjetas fax-módem integran
dos puertos para conectar el cable telefónico, uno para señal de entrada y otro para señal
de salida.
* CARACTERÍSTICAS GENERALES DE LA TARJETA FAX-MÓDEM
 Están diseñadas para el uso de la red telefónica para enviar y recibir datos, por lo que
tienen una velocidad máxima de transmisión de datos en bits por segundo (bps).
 Tienen 2 puertos RJ11 para el enviar y recibir datos de la red telefónica.
 Cuentan con un conector especial en su parte inferior que permite insertarlas en las
ranuras de expansión de la tarjeta principal.
 Anteriormente, los módem eran dispositivos externos que se conectaban al puerto
COM de la computadora.
 Compiten actualmente contra los fax módem externos, las cuáles ofrecen muchas
ventajas con respecto a la velocidad, el uso de cables, portabilidad y puertos físicos.

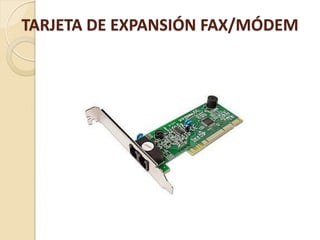

4. TARJETA DE EXPANSIÓN FAX/MÓDEM

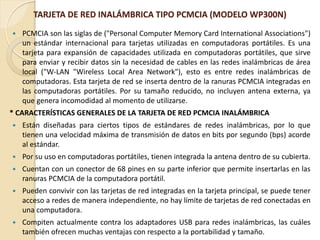

5. TARJETA DE RED INALÁMBRICA TIPO PCMCIA (MODELO WP300N)
 PCMCIA son las siglas de ("Personal Computer Memory Card International Associations")
un estándar internacional para tarjetas utilizadas en computadoras portátiles. Es una
tarjeta para expansión de capacidades utilizada en computadoras portátiles, que sirve
para enviar y recibir datos sin la necesidad de cables en las redes inalámbricas de área
local ("W-LAN "Wireless Local Area Network"), esto es entre redes inalámbricas de
computadoras. Esta tarjeta de red se inserta dentro de la ranuras PCMCIA integradas en
las computadoras portátiles. Por su tamaño reducido, no incluyen antena externa, ya
que genera incomodidad al momento de utilizarse.
* CARACTERÍSTICAS GENERALES DE LA TARJETA DE RED PCMCIA INALÁMBRICA
 Están diseñadas para ciertos tipos de estándares de redes inalámbricas, por lo que
tienen una velocidad máxima de transmisión de datos en bits por segundo (bps) acorde
al estándar.
 Por su uso en computadoras portátiles, tienen integrada la antena dentro de su cubierta.
 Cuentan con un conector de 68 pines en su parte inferior que permite insertarlas en las
ranuras PCMCIA de la computadora portátil.
 Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede tener
acceso a redes de manera independiente, no hay límite de tarjetas de red conectadas en
una computadora.
 Compiten actualmente contra los adaptadores USB para redes inalámbricas, las cuáles
también ofrecen muchas ventajas con respecto a la portabilidad y tamaño.

6. TARJETA DE RED INALÁMBRICA

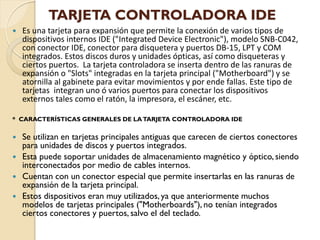

7. TARJETA CONTROLADORA IDE
 Es una tarjeta para expansión que permite la conexión de varios tipos de
dispositivos internos IDE ("Integrated Device Electronic"), modelo SNB-C042,
con conector IDE, conector para disquetera y puertos DB-15, LPT y COM
integrados. Estos discos duros y unidades ópticas, así como disqueteras y
ciertos puertos. La tarjeta controladora se inserta dentro de las ranuras de
expansión o "Slots" integradas en la tarjeta principal ("Motherboard") y se
atornilla al gabinete para evitar movimientos y por ende fallas. Este tipo de
tarjetas integran uno ó varios puertos para conectar los dispositivos
externos tales como el ratón, la impresora, el escáner, etc.
* CARACTERÍSTICAS GENERALES DE LA TARJETA CONTROLADORA IDE
 Se utilizan en tarjetas principales antiguas que carecen de ciertos conectores
para unidades de discos y puertos integrados.
 Esta puede soportar unidades de almacenamiento magnético y óptico, siendo
interconectados por medio de cables internos.
 Cuentan con un conector especial que permite insertarlas en las ranuras de
expansión de la tarjeta principal.
 Estos dispositivos eran muy utilizados, ya que anteriormente muchos
modelos de tarjetas principales ("Motherboards"), no tenían integrados
ciertos conectores y puertos, salvo el del teclado.

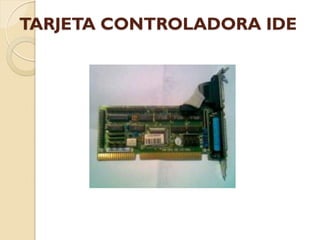

8. TARJETA CONTROLADORA IDE

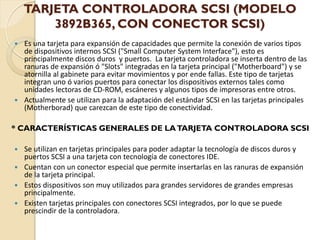

9. TARJETA CONTROLADORA SCSI (MODELO
3892B365, CON CONECTOR SCSI)
 Es una tarjeta para expansión de capacidades que permite la conexión de varios tipos
de dispositivos internos SCSI ("Small Computer System Interface"), esto es
principalmente discos duros y puertos. La tarjeta controladora se inserta dentro de las
ranuras de expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se
atornilla al gabinete para evitar movimientos y por ende fallas. Este tipo de tarjetas
integran uno ó varios puertos para conectar los dispositivos externos tales como
unidades lectoras de CD-ROM, escáneres y algunos tipos de impresoras entre otros.
 Actualmente se utilizan para la adaptación del estándar SCSI en las tarjetas principales
(Motherborad) que carezcan de este tipo de conectividad.
* CARACTERÍSTICAS GENERALES DE LA TARJETA CONTROLADORA SCSI
 Se utilizan en tarjetas principales para poder adaptar la tecnología de discos duros y
puertos SCSI a una tarjeta con tecnología de conectores IDE.
 Cuentan con un conector especial que permite insertarlas en las ranuras de expansión
de la tarjeta principal.
 Estos dispositivos son muy utilizados para grandes servidores de grandes empresas
principalmente.
 Existen tarjetas principales con conectores SCSI integrados, por lo que se puede
prescindir de la controladora.

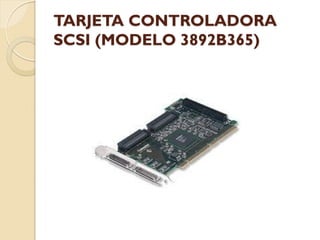

10. TARJETA CONTROLADORA
SCSI (MODELO 3892B365)

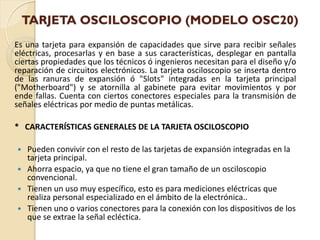

11. TARJETA OSCILOSCOPIO (MODELO OSC20)
Es una tarjeta para expansión de capacidades que sirve para recibir señales
eléctricas, procesarlas y en base a sus características, desplegar en pantalla
ciertas propiedades que los técnicos ó ingenieros necesitan para el diseño y/o
reparación de circuitos electrónicos. La tarjeta osciloscopio se inserta dentro
de las ranuras de expansión ó "Slots" integradas en la tarjeta principal
("Motherboard") y se atornilla al gabinete para evitar movimientos y por
ende fallas. Cuenta con ciertos conectores especiales para la transmisión de
señales eléctricas por medio de puntas metálicas.
* CARACTERÍSTICAS GENERALES DE LA TARJETA OSCILOSCOPIO
 Pueden convivir con el resto de las tarjetas de expansión integradas en la
tarjeta principal.
 Ahorra espacio, ya que no tiene el gran tamaño de un osciloscopio
convencional.
 Tienen un uso muy específico, esto es para mediciones eléctricas que
realiza personal especializado en el ámbito de la electrónica..
 Tienen uno o varios conectores para la conexión con los dispositivos de los
que se extrae la señal ecléctica.

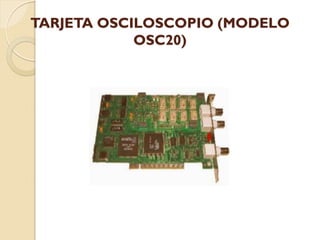

12. TARJETA OSCILOSCOPIO (MODELO
OSC20)

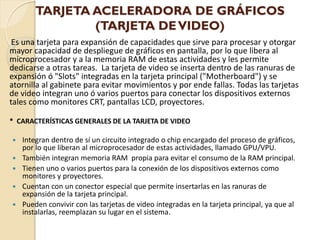

13. TARJETA ACELERADORA DE GRÁFICOS
(TARJETA DE VIDEO)
Es una tarjeta para expansión de capacidades que sirve para procesar y otorgar
mayor capacidad de despliegue de gráficos en pantalla, por lo que libera al
microprocesador y a la memoria RAM de estas actividades y les permite
dedicarse a otras tareas. La tarjeta de video se inserta dentro de las ranuras de
expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se
atornilla al gabinete para evitar movimientos y por ende fallas. Todas las tarjetas
de video integran uno ó varios puertos para conectar los dispositivos externos
tales como monitores CRT, pantallas LCD, proyectores.
* CARACTERÍSTICAS GENERALES DE LA TARJETA DE VIDEO
 Integran dentro de sí un circuito integrado o chip encargado del proceso de gráficos,
por lo que liberan al microprocesador de estas actividades, llamado GPU/VPU.
 También integran memoria RAM propia para evitar el consumo de la RAM principal.
 Tienen uno o varios puertos para la conexión de los dispositivos externos como
monitores y proyectores.
 Cuentan con un conector especial que permite insertarlas en las ranuras de
expansión de la tarjeta principal.
 Pueden convivir con las tarjetas de video integradas en la tarjeta principal, ya que al
instalarlas, reemplazan su lugar en el sistema.

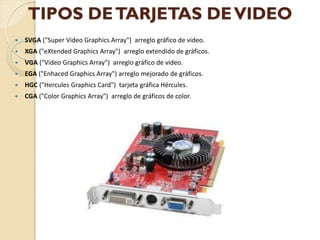

14. TIPOS DE TARJETAS DE VIDEO
 SVGA ("Super Video Graphics Array") arreglo gráfico de video.
 XGA ("eXtended Graphics Array") arreglo extendido de gráficos.
 VGA ("Video Graphics Array") arreglo gráfico de video.
 EGA ("Enhaced Graphics Array") arreglo mejorado de gráficos.
 HGC ("Hercules Graphics Card") tarjeta gráfica Hércules.
 CGA ("Color Graphics Array") arreglo de gráficos de color.

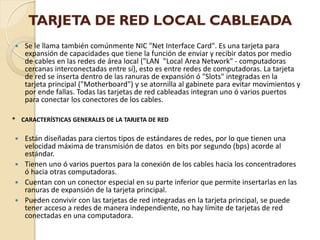

15. TARJETA DE RED LOCAL CABLEADA
 Se le llama también comúnmente NIC "Net Interface Card". Es una tarjeta para
expansión de capacidades que tiene la función de enviar y recibir datos por medio
de cables en las redes de área local ("LAN "Local Area Network" - computadoras
cercanas interconectadas entre sí), esto es entre redes de computadoras. La tarjeta
de red se inserta dentro de las ranuras de expansión ó "Slots" integradas en la
tarjeta principal ("Motherboard") y se atornilla al gabinete para evitar movimientos y
por ende fallas. Todas las tarjetas de red cableadas integran uno ó varios puertos
para conectar los conectores de los cables.
* CARACTERÍSTICAS GENERALES DE LA TARJETA DE RED
 Están diseñadas para ciertos tipos de estándares de redes, por lo que tienen una
velocidad máxima de transmisión de datos en bits por segundo (bps) acorde al
estándar.
 Tienen uno ó varios puertos para la conexión de los cables hacia los concentradores
ó hacia otras computadoras.
 Cuentan con un conector especial en su parte inferior que permite insertarlas en las
ranuras de expansión de la tarjeta principal.
 Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede
tener acceso a redes de manera independiente, no hay límite de tarjetas de red
conectadas en una computadora.

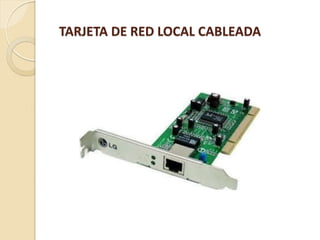

16. TARJETA DE RED LOCAL CABLEADA

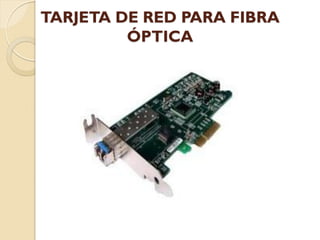

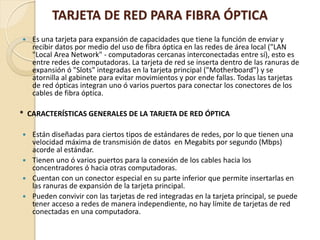

17. TARJETA DE RED PARA FIBRA ÓPTICA
 Es una tarjeta para expansión de capacidades que tiene la función de enviar y
recibir datos por medio del uso de fibra óptica en las redes de área local ("LAN
"Local Area Network" - computadoras cercanas interconectadas entre sí), esto es
entre redes de computadoras. La tarjeta de red se inserta dentro de las ranuras de
expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se
atornilla al gabinete para evitar movimientos y por ende fallas. Todas las tarjetas
de red ópticas integran uno ó varios puertos para conectar los conectores de los
cables de fibra óptica.
* CARACTERÍSTICAS GENERALES DE LA TARJETA DE RED ÓPTICA
 Están diseñadas para ciertos tipos de estándares de redes, por lo que tienen una
velocidad máxima de transmisión de datos en Megabits por segundo (Mbps)
acorde al estándar.
 Tienen uno ó varios puertos para la conexión de los cables hacia los
concentradores ó hacia otras computadoras.
 Cuentan con un conector especial en su parte inferior que permite insertarlas en
las ranuras de expansión de la tarjeta principal.
 Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede
tener acceso a redes de manera independiente, no hay límite de tarjetas de red
conectadas en una computadora.

18. TARJETA DE RED PARA FIBRA
ÓPTICA

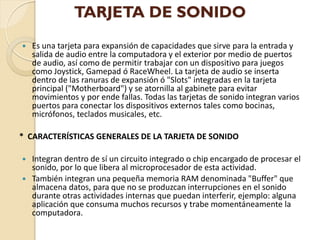

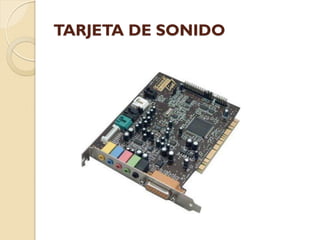

19. TARJETA DE SONIDO
 Es una tarjeta para expansión de capacidades que sirve para la entrada y
salida de audio entre la computadora y el exterior por medio de puertos
de audio, así como de permitir trabajar con un dispositivo para juegos
como Joystick, Gamepad ó RaceWheel. La tarjeta de audio se inserta
dentro de las ranuras de expansión ó "Slots" integradas en la tarjeta
principal ("Motherboard") y se atornilla al gabinete para evitar
movimientos y por ende fallas. Todas las tarjetas de sonido integran varios
puertos para conectar los dispositivos externos tales como bocinas,
micrófonos, teclados musicales, etc.
* CARACTERÍSTICAS GENERALES DE LA TARJETA DE SONIDO
 Integran dentro de sí un circuito integrado o chip encargado de procesar el
sonido, por lo que libera al microprocesador de esta actividad.
 También integran una pequeña memoria RAM denominada "Buffer" que
almacena datos, para que no se produzcan interrupciones en el sonido
durante otras actividades internas que puedan interferir, ejemplo: alguna
aplicación que consuma muchos recursos y trabe momentáneamente la
computadora.

20. TARJETA DE SONIDO

21. TARJETA DE EXPANSIÓN DE PUERTOS

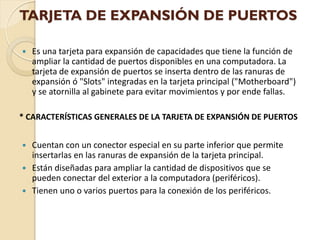

 Es una tarjeta para expansión de capacidades que tiene la función de
ampliar la cantidad de puertos disponibles en una computadora. La
tarjeta de expansión de puertos se inserta dentro de las ranuras de
expansión ó "Slots" integradas en la tarjeta principal ("Motherboard")
y se atornilla al gabinete para evitar movimientos y por ende fallas.
* CARACTERÍSTICAS GENERALES DE LA TARJETA DE EXPANSIÓN DE PUERTOS
 Cuentan con un conector especial en su parte inferior que permite
insertarlas en las ranuras de expansión de la tarjeta principal.
 Están diseñadas para ampliar la cantidad de dispositivos que se
pueden conectar del exterior a la computadora (periféricos).
 Tienen uno o varios puertos para la conexión de los periféricos.

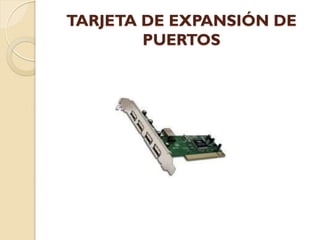

22. TARJETA DE EXPANSIÓN DE
PUERTOS

23. TARJETA DE DIAGNÓSTICO

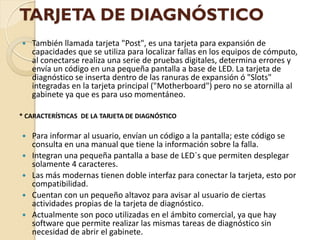

 También llamada tarjeta "Post", es una tarjeta para expansión de
capacidades que se utiliza para localizar fallas en los equipos de cómputo,
al conectarse realiza una serie de pruebas digitales, determina errores y
envía un código en una pequeña pantalla a base de LED. La tarjeta de
diagnóstico se inserta dentro de las ranuras de expansión ó "Slots"
integradas en la tarjeta principal ("Motherboard") pero no se atornilla al
gabinete ya que es para uso momentáneo.
* CARACTERÍSTICAS DE LA TARJETA DE DIAGNÓSTICO
 Para informar al usuario, envían un código a la pantalla; este código se
consulta en una manual que tiene la información sobre la falla.
 Integran una pequeña pantalla a base de LED´s que permiten desplegar
solamente 4 caracteres.
 Las más modernas tienen doble interfaz para conectar la tarjeta, esto por
compatibilidad.
 Cuentan con un pequeño altavoz para avisar al usuario de ciertas
actividades propias de la tarjeta de diagnóstico.
 Actualmente son poco utilizadas en el ámbito comercial, ya que hay
software que permite realizar las mismas tareas de diagnóstico sin
necesidad de abrir el gabinete.

24. TARJETA DE DIAGNÓSTICO

25. TARJETA TV/RADIO FM

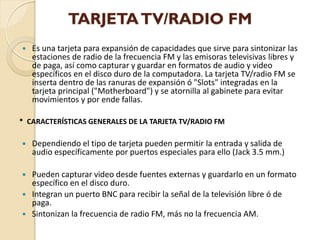

 Es una tarjeta para expansión de capacidades que sirve para sintonizar las
estaciones de radio de la frecuencia FM y las emisoras televisivas libres y
de paga, así como capturar y guardar en formatos de audio y video
específicos en el disco duro de la computadora. La tarjeta TV/radio FM se
inserta dentro de las ranuras de expansión ó "Slots" integradas en la
tarjeta principal ("Motherboard") y se atornilla al gabinete para evitar
movimientos y por ende fallas.
* CARACTERÍSTICAS GENERALES DE LA TARJETA TV/RADIO FM
 Dependiendo el tipo de tarjeta pueden permitir la entrada y salida de
audio específicamente por puertos especiales para ello (Jack 3.5 mm.)
 Pueden capturar video desde fuentes externas y guardarlo en un formato
específico en el disco duro.
 Integran un puerto BNC para recibir la señal de la televisión libre ó de
paga.
 Sintonizan la frecuencia de radio FM, más no la frecuencia AM.

26. TARJETA TV/RADIO FM

27. TARJETA CAPTURADORA DE VIDEO

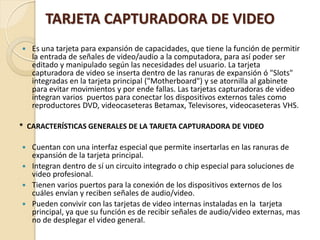

 Es una tarjeta para expansión de capacidades, que tiene la función de permitir
la entrada de señales de video/audio a la computadora, para así poder ser
editado y manipulado según las necesidades del usuario. La tarjeta
capturadora de video se inserta dentro de las ranuras de expansión ó "Slots"
integradas en la tarjeta principal ("Motherboard") y se atornilla al gabinete
para evitar movimientos y por ende fallas. Las tarjetas capturadoras de video
integran varios puertos para conectar los dispositivos externos tales como
reproductores DVD, videocaseteras Betamax, Televisores, videocaseteras VHS.
* CARACTERÍSTICAS GENERALES DE LA TARJETA CAPTURADORA DE VIDEO
 Cuentan con una interfaz especial que permite insertarlas en las ranuras de
expansión de la tarjeta principal.
 Integran dentro de sí un circuito integrado o chip especial para soluciones de
video profesional.
 Tienen varios puertos para la conexión de los dispositivos externos de los
cuáles envían y reciben señales de audio/video.
 Pueden convivir con las tarjetas de video internas instaladas en la tarjeta
principal, ya que su función es de recibir señales de audio/video externas, mas
no de desplegar el video general.

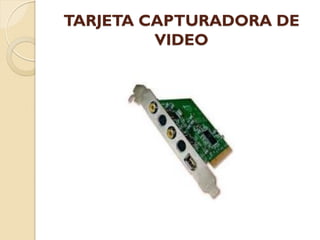

28. TARJETA CAPTURADORA DE
VIDEO
