1. Infografía
Componentes internos
Oscar Wilson Mendoza Martínez
Mgr en Tecnología Educativa y Medios Audiovisuales

3. Cables de red Descripción
es un dispositivo que permite
centralizar el cableado de una red y
poder ampliarla. Esto significa que
dicho dispositivo recibe una señal y
repite esta señal emitiéndola por sus
diferentes puertos. Trabaja en la capa
física (capa 1) del modelo OSI o capa
de Acceso en modelo TCP/IP.

4. Bus de datos cable
tela
Descripción
bus (o canal) es un sistema digital
que transfiere datos entre los componentes de
una computadora o entre varias computadoras.
Está formado por cables o pistas en un circuito
impreso, dispositivos
como resistores y condensadores además de

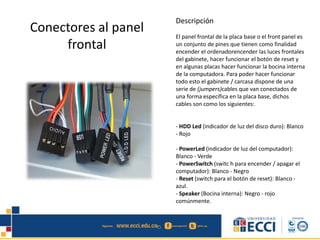

5. Conectores al panel
frontal
Descripción
El panel frontal de la placa base o el front panel es
un conjunto de pines que tienen como finalidad
encender el ordenadorencender las luces frontales
del gabinete, hacer funcionar el botón de reset y
en algunas placas hacer funcionar la bocina interna
de la computadora. Para poder hacer funcionar
todo esto el gabinete / carcasa dispone de una
serie de (jumpers)cables que van conectados de
una forma específica en la placa base, dichos
cables son como los siguientes:
- HDD Led (indicador de luz del disco duro): Blanco
- Rojo
- PowerLed (indicador de luz del computador):
Blanco - Verde
- PowerSwitch (switc h para encender / apagar el
computador): Blanco - Negro
- Reset (switch para el botón de reset): Blanco -
azul.
- Speaker (Bocina interna): Negro - rojo
comúnmente.

6. Cable sata Descripción
Serial ATA o Sata lo cual significa (“Adjunto
de Tecnología Avanzada de serie”), el cual
realiza una interfaz de transferencia de
datos entre la placa base y algunos
dispositivos de almacenamiento,es decir,
que ayuda a transmitir o transportar datos
de la placa base a diversos dispositivos
tales como el disco duro, lectores y
grabadores de CD/DVD, o cualquier otro
dispositivo de altas prestaciones que
están aun siendo desarrollados.
SATA proporciona mayores velocidades
para el aprovechamiento cuando hay
varias unidades, y de igual manera mayor
longitud del cable de transmisión de datos y
capacidad para conectar unidades ya que
no requiere de apagar el ordenador sino
puede hacer conexiones sin causar
cortocircuito

7. Cable y conectores
de poder
Descripción
Un cable de alimentación es un cable
eléctrico que sirve para conectar los
electrodomésticos o cualquier otro tipo de
dispositivo eléctrico a la red de suministro a
través de un enchufe o conectándose a
un alargador eléctrico. Se caracteriza
porque forma una conexión temporal, fácil
de desconectar y volver de reconectar en
cualquier otro punto de red.

8. Cable firewere Descripción
Muchos dispositivos se conectan a una
computadora a través del puerto FireWire.
Un cable de conexión FireWire proporciona
velocidades de transferencia más veloces
que un cable USB. A menudo, un dispositivo
conectado utiliza energía desde a la
computadora a través del puerto FireWire,
lo que le permite cargar sus baterías. Sin
embargo, si tienes una computadora que no
dispone de un puerto FireWire tendrás que
convertir un cable FireWire para que se
adapte al hardware de un puerto USB.

9. Cable DVI Descripción
Debes saber que la nomenclatura de
FireWire es propia de Apple, y que el
nombre de IEE1394, no es otro que el nombre
que recibio el interfaz despues de que
Apple lo diseñara y se lo donara a la
organización IEEE.
FireWire es el nombre comercial que le da
Apple al interfaz IEE 1394.
Pero todavia queda por ahi suelta una
duda, y es que es eso del i.Link, que según
leamos de unas fuentes o de otras, lo
equiparan al FireWire/IEEE 1394 o no.
Bueno pues esta variante del interfaz es
desarrollo de SONY y la única diferencia
con respecto a lo explicado hasta ahora es
que los perifericos que usan el i.Link, no
reciben la alimentación eléctrica por el cable
usado para la transfrencia de datos, lo que
obliga a tener una fuente de alimentación
con su propia conexión a la red eléctrica.

10. Cable HDMI Descripción
HDMI (interfaz multimedia de alta
definición) es una norma de audio y vídeo
digital cifrado sin compresión apoyada por
la industria para que sea el sustituto del
euroconector. HDMI provee una interfaz
entre cualquier fuente de audio y vídeo
digital como podría ser un sintonizador TDT,
un reproductor de Blu-ray, un Tablet PC, un
ordenador (Microsoft
Windows, Linux, Apple Mac OS X, etc.), un
receptor A/V,... y un monitor de audio/vídeo
digital compatible, tal como un televiso
digital (DTV).

11. Tarjeta osciloscopio Descripción
Es una tarjeta para expansión de
capacidades que sirve para recibir
señales eléctricas, procesarlas y en
base a sus características, desplegar
en pantalla ciertas propiedades que
los técnicos ó ingenieros necesitan
para el diseño y/o reparación de
circuitos electrónicos.
La tarjeta osciloscopio se inserta
dentro de las ranuras de expansión ó
"Slots" integradas en la tarjeta
principal ("Motherboard) y se atornilla
al gabinete para evitar movimientos y
por ende fallas. Cuenta con ciertos
conectores especiales para la
transmisión de señales eléctricas por
medio de puntas metálicas.

12. Chasis o torre Descripción
En informática,
la carcasa, torre, gabinete, caja o chasis de
computadora, es la estructura metálica o
plástica, cuya función consiste en albergar y
proteger los componentes internos como
la CPU, la RAM, la placa madre, la fuente de
alimentación, la/s placas de expansión y
los dispositivos o unidades de
almacenamiento: disquetera, unidad de
disco rígido,unidad de disco óptico (lectora
o grabadora de: CD, DVD, Blu-Ray).

13. Puertos USB
firewere 1394
Descripción
IEEE 1394 (conocido como FireWire por Apple
Inc .y como i.Link por Sony) (pirocable en
español) es un tipo de conexión para
diversas plataformas, destinado a la
entrada y salida de datos en serie a gran
velocidad. Suele utilizarse para la
interconexión de dispositivos digitales
como cámaras
digitales y videocámaras a computadoras.
Existen cuatro versiones de 4, 6, 9 y 12 pines.
Su escasa popularidad entre los fabricantes
ha dado lugar a que los dispositivos
periféricos, como los ya mencionados e
impresoras, entre otros, vengan provistos
actualmente tan solo de puertos USB en sus
versiones 2.0 y 3.0.

14. Fuente de poder
ATX 2
Descripción
ATX (Advanced Technology Extended) se
desarrolló como una evolución del factor de
forma [1] de Baby-AT, para mejorar la
funcionalidad de los actuales E/S y reducir
el costo total del sistema. Este fue creado
por Intel en1995. Fue el primer cambio
importante en muchos años en el que las
especificaciones técnicas fueron publicadas
por Intel en 1995 y actualizadas varias veces
desde esa época, la versión más reciente es
la 2.2 [2] publicada en 2004.
Una placa ATX tiene un tamaño de 305 mm x
244 mm (12" x 9,6"). Esto permite que en
algunas cajas ATX quepan también placas
Boza microATX.
Otra de las características de las placas ATX
es el tipo de conector a la fuente de
alimentación, el cual es de 24 (20+4) contactos
que permiten una única forma de conexión
y evitan errores como con las fuentes AT y
otro conector adicional llamado P4, de 4
contactos. También poseen un sistema de
desconexión por software

15. Tarjeta de sonido Descripción
Una tarjeta de sonido o placa de sonido es
una tarjeta de expansión para computadoras que
permite la salida de audio controlada por un
programa informático
llamado controlador (en inglés driver). El uso típico
de las tarjetas de sonido consiste en hacer,
mediante un programa que actúa de mezclador,
que las aplicaciones multimedia del componente
de audio suenen y puedan ser gestionadas. Estas
aplicaciones incluyen composición de audio y en
conjunción con la tarjeta
de videoconferencia también puede hacerse
una edición de vídeo, presentaciones multimedia y
entretenimiento (videojuegos). Algunos equipos
(como los personales) tienen la tarjeta ya
integrada, mientras que otros requieren tarjetas de
expansión. También hay equipos que por su uso
(como por ejemplo servidores) no requieren de
dicha función.

16. GUP Tarjeta de
video
Descripción
tarjeta de vídeo, placa de vídeo, tarjeta
aceleradora de gráficos o adaptador de pantalla,
es una tarjeta de expansión para
una computadora u ordenador, encargada de
procesar los datos provenientes de la CPU y
transformarlos en información comprensible y
representable en un dispositivo de salida, como
un monitor o televisor. Las tarjetas gráficas más
comunes son las disponibles para las
computadoras compatibles con la IBM PC, debido a
la enorme popularidad de éstas, pero otras
arquitecturas también hacen uso de este tipo de
dispositivos.
Es habitual que se utilice el mismo término tanto a
las habituales tarjetas dedicadas y separadas
como a las GPU integradas en la placa base.
Algunas tarjetas gráficas han ofrecido
funcionalidades añadidas como captura de vídeo,
sintonización de TV, decodificación MPEG-
21 y MPEG-4 o incluso conectores Firewire,
de ratón, lápiz óptico o joystick.
Las tarjetas gráficas no son dominio exclusivo de
los PC; contaron o cuentan con ellas dispositivos
como los Commodore Amiga (conectadas mediante
las ranuras Zorro II y Zorro III), Apple II, Apple
Macintosh, Spectravideo SVI-328, equipos MSX y,
por supuesto, en las videoconsolas modernas,
como la Wii U, la PlayStation 4 y la Xbox One

17. Tarjeta de red Descripción
Una tarjeta de red o adaptador de red es
un periférico que permite la comunicación con
aparatos conectados entre sí y también permite
compartir recursos entre dos o
más computadoras (discos duros, CD-ROM,
impresoras, etc). A las tarjetas de red
también se les llama NIC (por network interface
card; en español "tarjeta de interfaz de red"). Hay
diversos tipos de adaptadores en función del tipo
de cableado o arquitectura que se utilice en la red
(coaxial fino, coaxial grueso, Token Ring, etc.), pero
actualmente el más común es del
tipoEthernet utilizando una interfaz o conector RJ-
45.

18. Lectora multitarjeta Descripción
la funcion del lector de multitarjetas de la
ps3 es leer varios formatos justamente de
tarjetas,como por ejemplo la memory
Stick,tarjetas SD, mini SD y compact flash..
las versiones de 20 y 40 gb no las
traen,,igual a mi parecer, no creo que sea
algo excesivamente importante y de hecho
creo que es algo que a la mayoría de
jugadores le va a importar bien poco,
bueno espero que te sea util la info

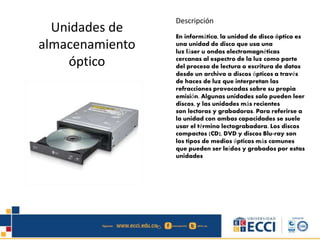

19. Unidades de
almacenamiento
óptico
Descripción
En informática, la unidad de disco óptico es
una unidad de disco que usa una
luz láser u ondas electromagnéticas
cercanas al espectro de la luz como parte
del proceso de lectura o escritura de datos
desde un archivo a discos ópticos a través
de haces de luz que interpretan las
refracciones provocadas sobre su propia
emisión. Algunas unidades solo pueden leer
discos, y las unidades más recientes
son lectoras y grabadoras. Para referirse a
la unidad con ambas capacidades se suele
usar el término lectograbadora. Los discos
compactos (CD), DVD y discos Blu-ray son
los tipos de medios ópticos más comunes
que pueden ser leídos y grabados por estas
unidades
