El documento define y describe las características y partes de diferentes tipos de tarjetas de expansión para computadoras, incluyendo tarjetas PCI, AGP, de red, capturadoras de video, de sonido, gráficas y más. Explica qué es cada tarjeta, para qué sirve y los componentes clave que las componen como conectores, chips y placas.

1. Presentado por:Bibiana LaitonGaitanSandra Milena Acevedo Jenny Milena ClavijoIngri Lorena Bustos

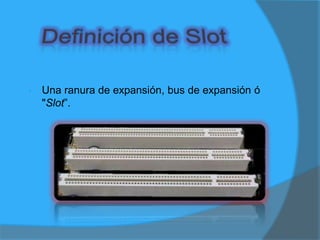

2. Definición de SlotUna ranura de expansión, bus de expansión ó "Slot”.Características del slot PCIPCI se podría considerar una ranura de expansión de cuarta generación.Es una ranura de tamaño menor a las anteriores tanto el largo como en ancho.Integra una capacidad de datos de 32 bits y 64 bits para el microprocesador.

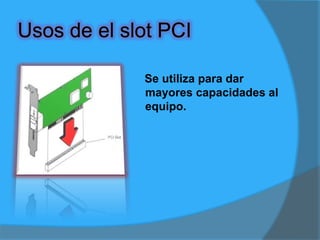

3. Usos de el slot PCI Se utiliza para dar mayores capacidades al equipo.

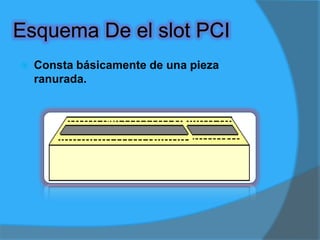

4. Esquema De el slot PCIConsta básicamente de una pieza ranurada.

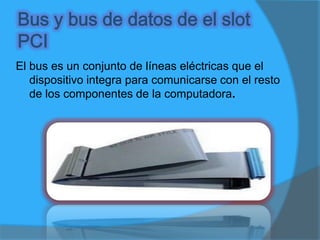

5. Bus y bus de datos de el slot PCIEl bus es un conjunto de líneas eléctricas que el dispositivo integra para comunicarse con el resto de los componentes de la computadora.

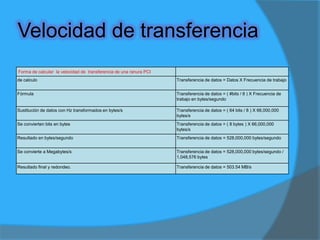

6. Velocidad de transferencia

7. Tarjetas para insertar en la ranura PCI Las tarjetas diseñadas para la ranura PCI principalmente son tarjetas controladoras, tarjetas de audio, tarjetas de video, tarjetas de expansión de puertos y tarjetas de red entre otras.

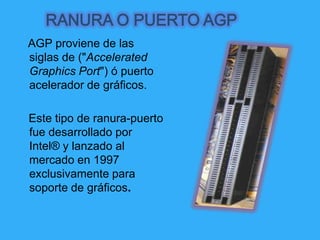

8. RANURA O PUERTO AGP AGP proviene de las siglas de ("Accelerated Graphics Port") ó puerto acelerador de gráficos. Este tipo de ranura-puerto fue desarrollado por Intel® y lanzado al mercado en 1997 exclusivamente para soporte de gráficos.

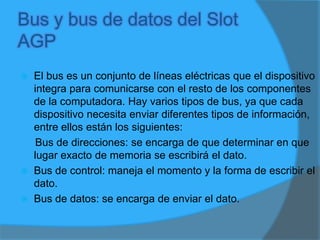

9. Bus y bus de datos del Slot AGPEl bus es un conjunto de líneas eléctricas que el dispositivo integra para comunicarse con el resto de los componentes de la computadora. Hay varios tipos de bus, ya que cada dispositivo necesita enviar diferentes tipos de información, entre ellos están los siguientes: Bus de direcciones: se encarga de que determinar en que lugar exacto de memoria se escribirá el dato.Bus de control: maneja el momento y la forma de escribir el dato.Bus de datos: se encarga de enviar el dato.

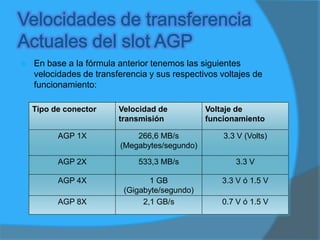

10. Velocidades de transferencia Actuales del slot AGPEn base a la fórmula anterior tenemos las siguientes velocidades de transferencia y sus respectivos voltajes de funcionamiento:

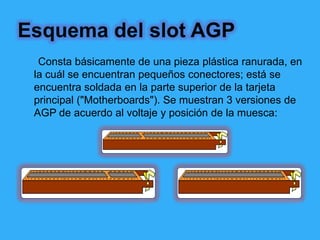

11. Esquema del slot AGP Consta básicamente de una pieza plástica ranurada, en la cuál se encuentran pequeños conectores; está se encuentra soldada en la parte superior de la tarjeta principal ("Motherboards"). Se muestran 3 versiones de AGP de acuerdo al voltaje y posición de la muesca:

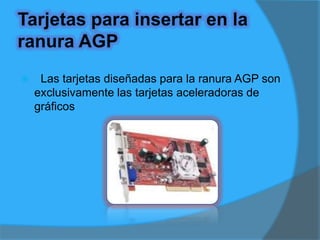

12. Tarjetas para insertar en la ranura AGP Las tarjetas diseñadas para la ranura AGP son exclusivamente las tarjetas aceleradoras de gráficos

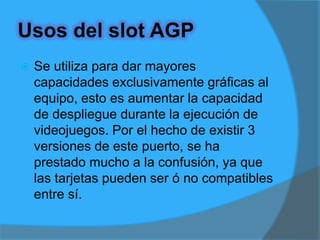

13. Usos del slot AGP Se utiliza para dar mayores capacidades exclusivamente gráficas al equipo, esto es aumentar la capacidad de despliegue durante la ejecución de videojuegos. Por el hecho de existir 3 versiones de este puerto, se ha prestado mucho a la confusión, ya que las tarjetas pueden ser ó no compatibles entre sí.

14. Tarjetas de expansión Las tarjetas de expansión son dispositivos con diversos circuitos integrados, y controladores que, insertadas en sus correspondientes ranuras de expansión.

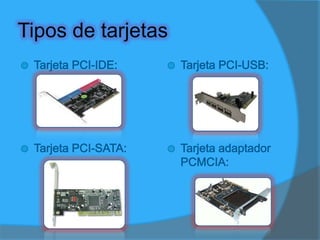

15. Tipos de tarjetasTarjeta PCI-IDE:Tarjeta PCI-SATA:Tarjeta PCI-USB: Tarjeta adaptador PCMCIA:

16. Tipos básicosTarjetas aceleradoras de gráficos.Tarjetas red local cableada.Tarjetas de red inalámbrica.Tarjetas de red ópticas (para fibra óptica).Tarjetas PCMCIA.Tarjetas de sonido.

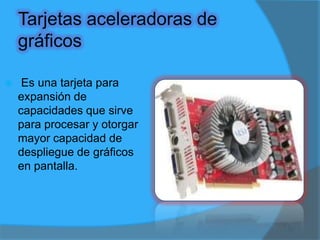

17. Tarjetas aceleradoras de gráficos Es una tarjeta para expansión de capacidades que sirve para procesar y otorgar mayor capacidad de despliegue de gráficos en pantalla.

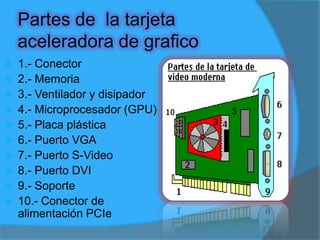

18. Partes de la tarjeta aceleradora de grafico1.- Conector2.- Memoria 3.- Ventilador y disipador4.- Microprocesador (GPU)5.- Placa plástica6.- Puerto VGA7.- Puerto S-Video8.- Puerto DVI9.- Soporte10.- Conector de alimentación PCIe

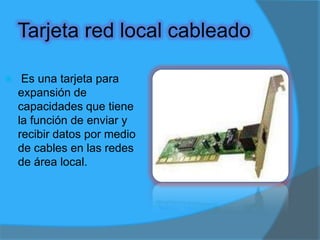

19. Tarjeta red local cableado Es una tarjeta para expansión de capacidades que tiene la función de enviar y recibir datos por medio de cables en las redes de área local.

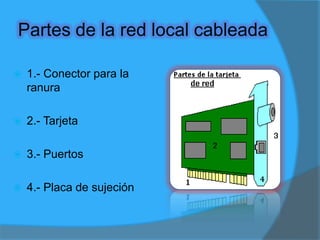

20. Partes de la red local cableada 1.- Conector para la ranura2.- Tarjeta3.- Puertos4.- Placa de sujeción

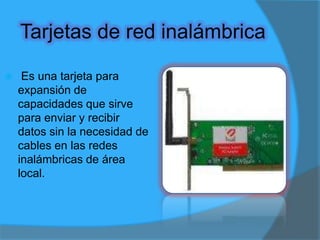

21. Tarjetas de red inalámbrica Es una tarjeta para expansión de capacidades que sirve para enviar y recibir datos sin la necesidad de cables en las redes inalámbricas de área local.

22. Partes de la red inalámbrica1.- Conector para la ranura2.- Tarjeta3.- Placa de sujeción4.- Antena receptora

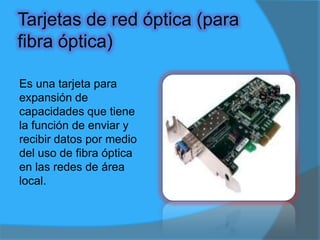

23. Tarjetas de red óptica (para fibra óptica)Es una tarjeta para expansión de capacidades que tiene la función de enviar y recibir datos por medio del uso de fibra óptica en las redes de área local.

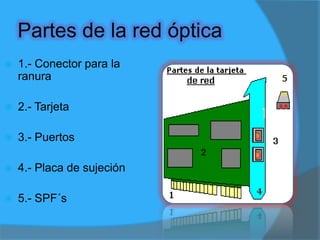

24. Partes de la red óptica1.- Conector para la ranura2.- Tarjeta3.- Puertos4.- Placa de sujeción5.- SPF´s

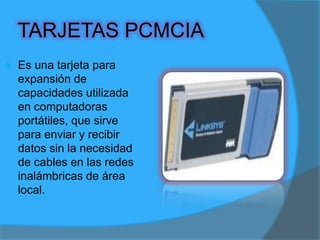

25. TARJETAS PCMCIA Es una tarjeta para expansión de capacidades utilizada en computadoras portátiles, que sirve para enviar y recibir datos sin la necesidad de cables en las redes inalámbricas de área local.

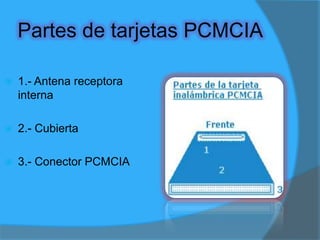

26. Partes de tarjetas PCMCIA1.- Antena receptora interna2.- Cubierta3.- Conector PCMCIA

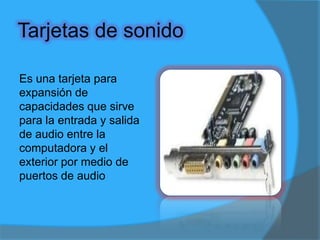

27. Tarjetas de sonidoEs una tarjeta para expansión de capacidades que sirve para la entrada y salida de audio entre la computadora y el exterior por medio de puertos de audio

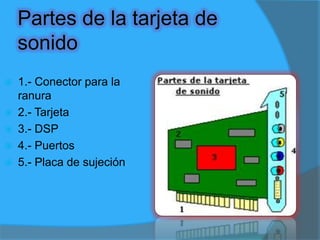

28. Partes de la tarjeta de sonido1.- Conector para la ranura2.- Tarjeta3.- DSP4.- Puertos5.- Placa de sujeción

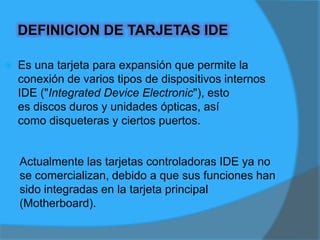

29. DEFINICION DE TARJETAS IDEEs una tarjeta para expansión que permite la conexión de varios tipos de dispositivos internos IDE ("Integrated Device Electronic"), esto es discos duros y unidades ópticas, así como disqueteras y ciertos puertos.Actualmente las tarjetas controladoras IDE ya no se comercializan, debido a que sus funciones han sido integradas en la tarjeta principal (Motherboard).

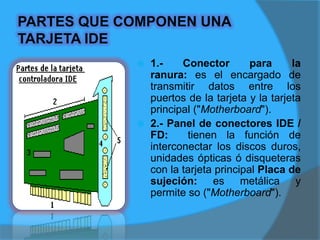

30. PARTES QUE COMPONEN UNA TARJETA IDE1.- Conector para la ranura: es el encargado de transmitir datos entre los puertos de la tarjeta y la tarjeta principal ("Motherboard").2.- Panel de conectores IDE / FD: tienen la función de interconectar los discos duros, unidades ópticas ó disqueteras con la tarjeta principal Placa de sujeción: es metálica y permite so ("Motherboard").

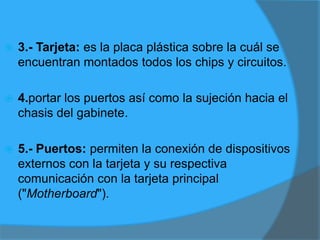

31. 3.- Tarjeta: es la placa plástica sobre la cuál se encuentran montados todos los chips y circuitos. 4.portar los puertos así como la sujeción hacia el chasis del gabinete.5.- Puertos: permiten la conexión de dispositivos externos con la tarjeta y su respectiva comunicación con la tarjeta principal ("Motherboard").

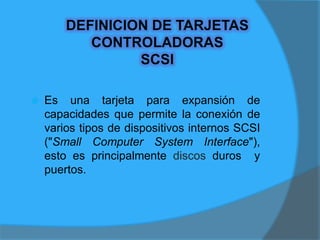

32. DEFINICION DE TARJETAS CONTROLADORAS SCSIEs una tarjeta para expansión de capacidades que permite la conexión de varios tipos de dispositivos internos SCSI ("Small Computer System Interface"), esto es principalmente discos duros y puertos.

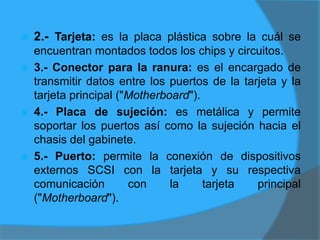

33. PARTES QUE COMPONEN UNA TARJETA SCSI 1.- Panel de conector SCSI: tienen la función de interconectar los discos duros y unidades ópticas tipo SCSI con la tarjeta principal ("Motherboard

34. 2.- Tarjeta: es la placa plástica sobre la cuál se encuentran montados todos los chips y circuitos. 3.- Conector para la ranura: es el encargado de transmitir datos entre los puertos de la tarjeta y la tarjeta principal ("Motherboard").4.- Placa de sujeción: es metálica y permite soportar los puertos así como la sujeción hacia el chasis del gabinete.5.- Puerto: permite la conexión de dispositivos externos SCSI con la tarjeta y su respectiva comunicación con la tarjeta principal ("Motherboard").

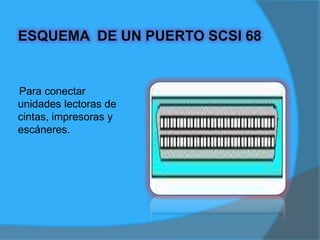

35. ESQUEMA DE UN PUERTO SCSI 68 Para conectar unidades lectoras de cintas, impresoras y escáneres.

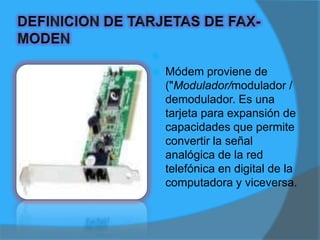

36. DEFINICION DE TARJETAS DE FAX-MODEN Módem proviene de ("Modulador/modulador / demodulador. Es una tarjeta para expansión de capacidades que permite convertir la señal analógica de la red telefónica en digital de la computadora y viceversa.

37. DEFINICION DE TARJETAS OSCILOSCOPIOEs una tarjeta para expansión de capacidades que sirve para recibir señales eléctricas, procesarlas y en base a sus características, desplegar en pantalla ciertas propiedades que los técnicos ó ingenieros necesitan para el diseño y/o reparación de circuitos electrónicos.

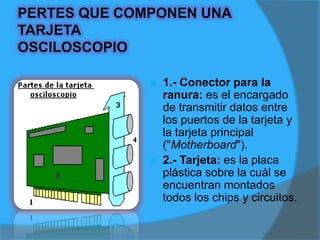

38. PERTES QUE COMPONEN UNA TARJETA OSCILOSCOPIO 1.- Conector para la ranura: es el encargado de transmitir datos entre los puertos de la tarjeta y la tarjeta principal ("Motherboard").2.- Tarjeta: es la placa plástica sobre la cuál se encuentran montados todos los chips y circuitos.

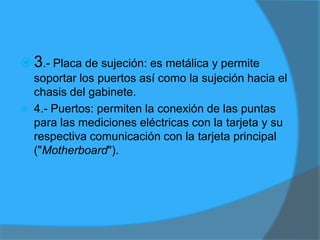

39. 3.- Placa de sujeción: es metálica y permite soportar los puertos así como la sujeción hacia el chasis del gabinete.4.- Puertos: permiten la conexión de las puntas para las mediciones eléctricas con la tarjeta y su respectiva comunicación con la tarjeta principal ("Motherboard").

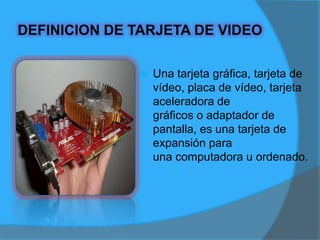

40. DEFINICION DE TARJETA DE VIDEOUna tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenado.

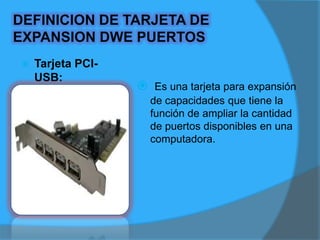

41. DEFINICION DE TARJETA DE EXPANSION DWE PUERTOS Es una tarjeta para expansión de capacidades que tiene la función de ampliar la cantidad de puertos disponibles en una computadora. Tarjeta PCI-USB:

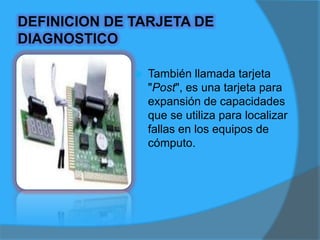

42. DEFINICION DE TARJETA DE DIAGNOSTICOTambién llamada tarjeta "Post", es una tarjeta para expansión de capacidades que se utiliza para localizar fallas en los equipos de cómputo.

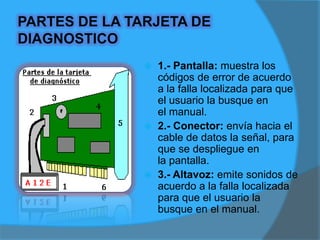

43. PARTES DE LA TARJETA DE DIAGNOSTICO1.- Pantalla: muestra los códigos de error de acuerdo a la falla localizada para que el usuario la busque en el manual.2.- Conector: envía hacia el cable de datos la señal, para que se despliegue en la pantalla.3.- Altavoz: emite sonidos de acuerdo a la falla localizada para que el usuario la busque en el manual.

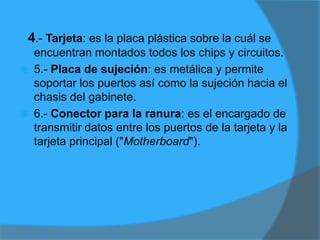

44. 4.- Tarjeta: es la placa plástica sobre la cuál se encuentran montados todos los chips y circuitos.5.- Placa de sujeción: es metálica y permite soportar los puertos así como la sujeción hacia el chasis del gabinete.6.- Conector para la ranura: es el encargado de transmitir datos entre los puertos de la tarjeta y la tarjeta principal ("Motherboard").

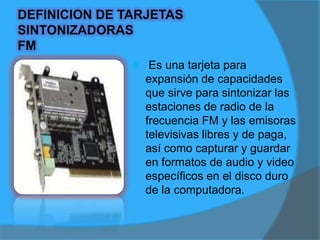

45. DEFINICION DE TARJETAS SINTONIZADORAS FM Es una tarjeta para expansión de capacidades que sirve para sintonizar las estaciones de radio de la frecuencia FM y las emisoras televisivas libres y de paga, así como capturar y guardar en formatos de audio y video específicos en el disco duro de la computadora.

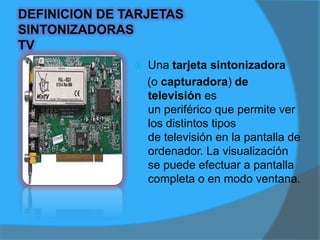

46. DEFINICION DE TARJETAS SINTONIZADORAS TVUna tarjeta sintonizadora (o capturadora) de televisión es un periférico que permite ver los distintos tipos de televisión en la pantalla de ordenador. La visualización se puede efectuar a pantalla completa o en modo ventana.

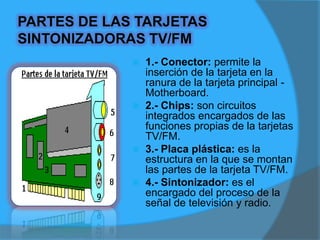

47. PARTES DE LAS TARJETAS SINTONIZADORAS TV/FM1.- Conector: permite la inserción de la tarjeta en la ranura de la tarjeta principal - Motherboard.2.- Chips: son circuitos integrados encargados de las funciones propias de la tarjetas TV/FM.3.- Placa plástica: es la estructura en la que se montan las partes de la tarjeta TV/FM.4.- Sintonizador: es el encargado del proceso de la señal de televisión y radio.

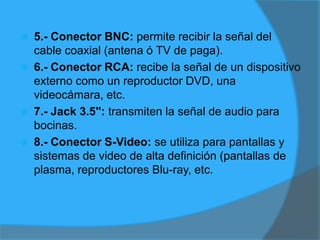

48. 5.- Conector BNC: permite recibir la señal del cable coaxial (antena ó TV de paga).6.- Conector RCA: recibe la señal de un dispositivo externo como un reproductor DVD, una videocámara, etc.7.- Jack 3.5": transmiten la señal de audio para bocinas.8.- Conector S-Video: se utiliza para pantallas y sistemas de video de alta definición (pantallas de plasma, reproductores Blu-ray, etc.

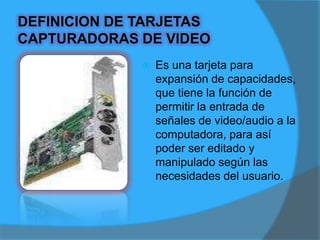

49. DEFINICION DE TARJETAS CAPTURADORAS DE VIDEOEs una tarjeta para expansión de capacidades, que tiene la función de permitir la entrada de señales de video/audio a la computadora, para así poder ser editado y manipulado según las necesidades del usuario.

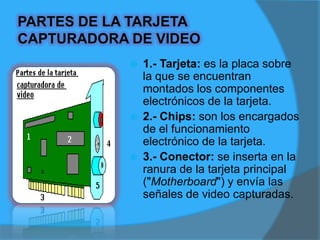

50. PARTES DE LA TARJETA CAPTURADORA DE VIDEO1.- Tarjeta: es la placa sobre la que se encuentran montados los componentes electrónicos de la tarjeta.2.- Chips: son los encargados de el funcionamiento electrónico de la tarjeta.3.- Conector: se inserta en la ranura de la tarjeta principal ("Motherboard") y envía las señales de video capturadas.

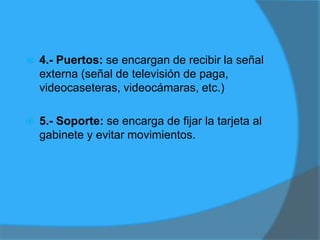

51. 4.- Puertos: se encargan de recibir la señal externa (señal de televisión de paga, videocaseteras, videocámaras, etc.)5.- Soporte: se encarga de fijar la tarjeta al gabinete y evitar movimientos.

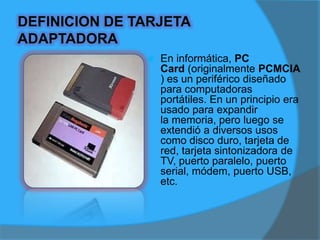

52. DEFINICION DE TARJETA ADAPTADORAEn informática, PC Card (originalmente PCMCIA) es un periférico diseñado para computadoras portátiles. En un principio era usado para expandir la memoria, pero luego se extendió a diversos usos como disco duro, tarjeta de red, tarjeta sintonizadora de TV, puerto paralelo, puerto serial, módem, puerto USB, etc.

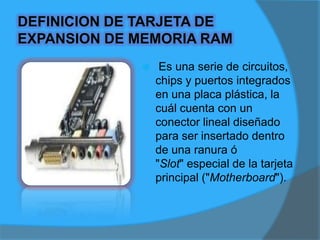

53. DEFINICION DE TARJETA DE EXPANSION DE MEMORIA RAM Es una serie de circuitos, chips y puertos integrados en una placa plástica, la cuál cuenta con un conector lineal diseñado para ser insertado dentro de una ranura ó "Slot" especial de la tarjeta principal ("Motherboard").
