Techdays 2010 Hyper-V R2 SP1
Este documento presenta una introducción a Hyper-V en Windows Server 2008 R2. Explica la arquitectura de Hyper-V, las opciones de alta disponibilidad como clustering de hosts y clustering de huéspedes, la memoria dinámica, la interoperabilidad con Linux y las diferentes versiones y licenciamientos disponibles.
Más contenido relacionado
Similar a Techdays 2010 Hyper-V R2 SP1
Techdays 2010 Hyper-V R2 SP1
- 1. Más que solomáquinas Virtuales Gonzalo Balladares R. http://geeks.ms/blogs/gballadares/ Gerente de Tecnologías - Activetrainer.cl MVP Exchange Server, MCITP, MCTS Pablo Campos S. http://geeks.ms/blogs/pcampos/ Ingeniero Consultor – Alx.cl MVP Virtual Machine, MCT, MCTS
- 2. Agenda Arquitectura deHyper-V Alta Disponibilidad en Hyper-V Memoria Dinámica SP1 Inter-operatividad e Integración con Linux Versiones y Licenciamiento
- 3. Gonzalo Balladares MVP Exchange PabloCampos S. MVP Virtual Machine Arquitectura de Hyper-V

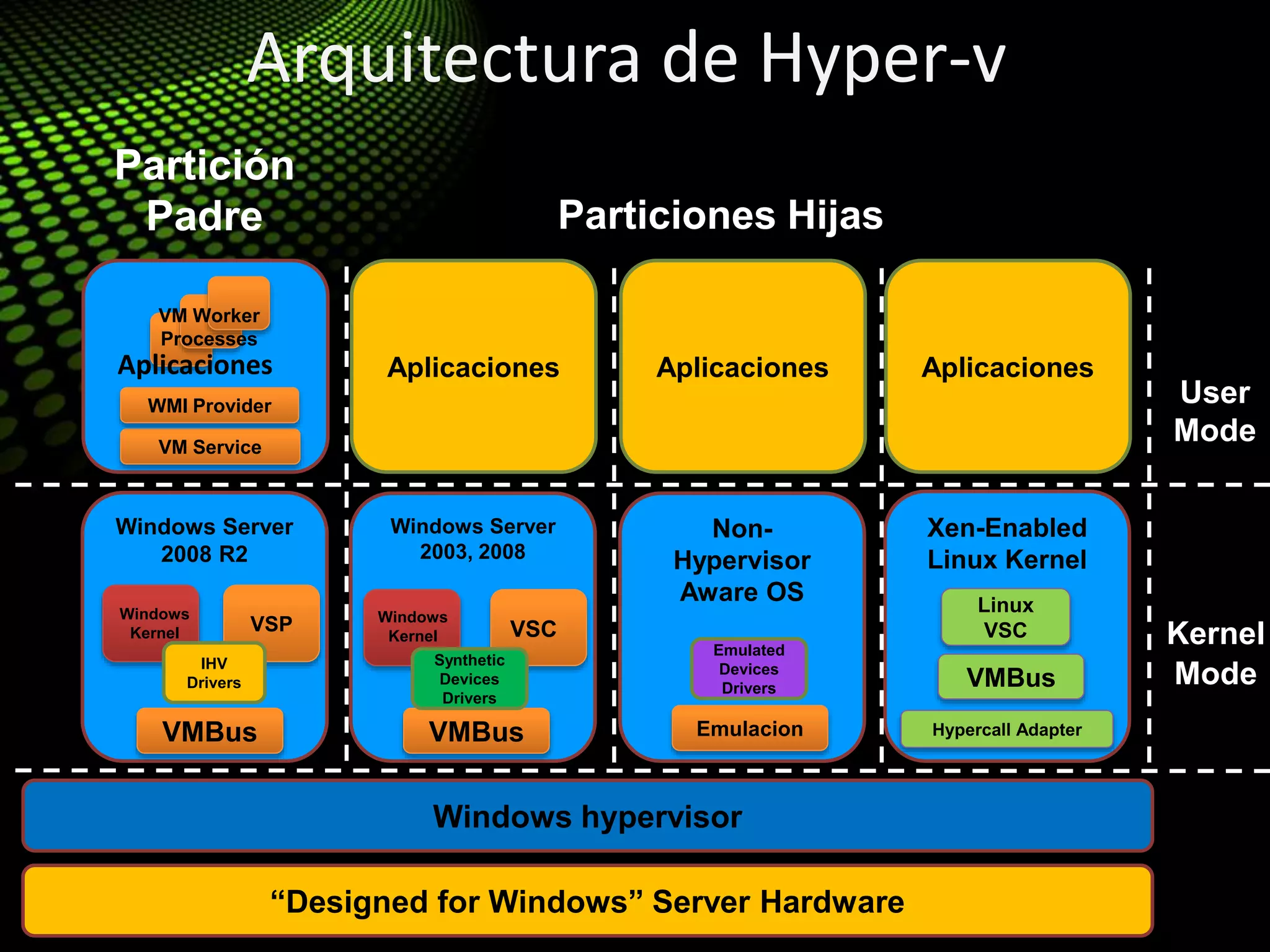

- 4. Arquitectura de Hyper-v WindowsServer 2008 R2 VSP Windows Kernel Aplicaciones Aplicaciones Aplicaciones Non- Hypervisor Aware OS Windows Server 2003, 2008 Windows Kernel VSC VMBus Emulacion “Designed for Windows” Server Hardware Windows hypervisor Xen-Enabled Linux Kernel Linux VSC Hypercall Adapter Partición Padre Particiones Hijas VM Service WMI Provider VM Worker Processes User Mode Kernel ModeIHV Drivers VMBus VMBus Aplicaciones Synthetic Devices Drivers Emulated Devices Drivers
- 5. Gonzalo Balladares MVP Exchange PabloCampos S. MVP Virtual Machine Alta Disponibilidad en Hyper-V

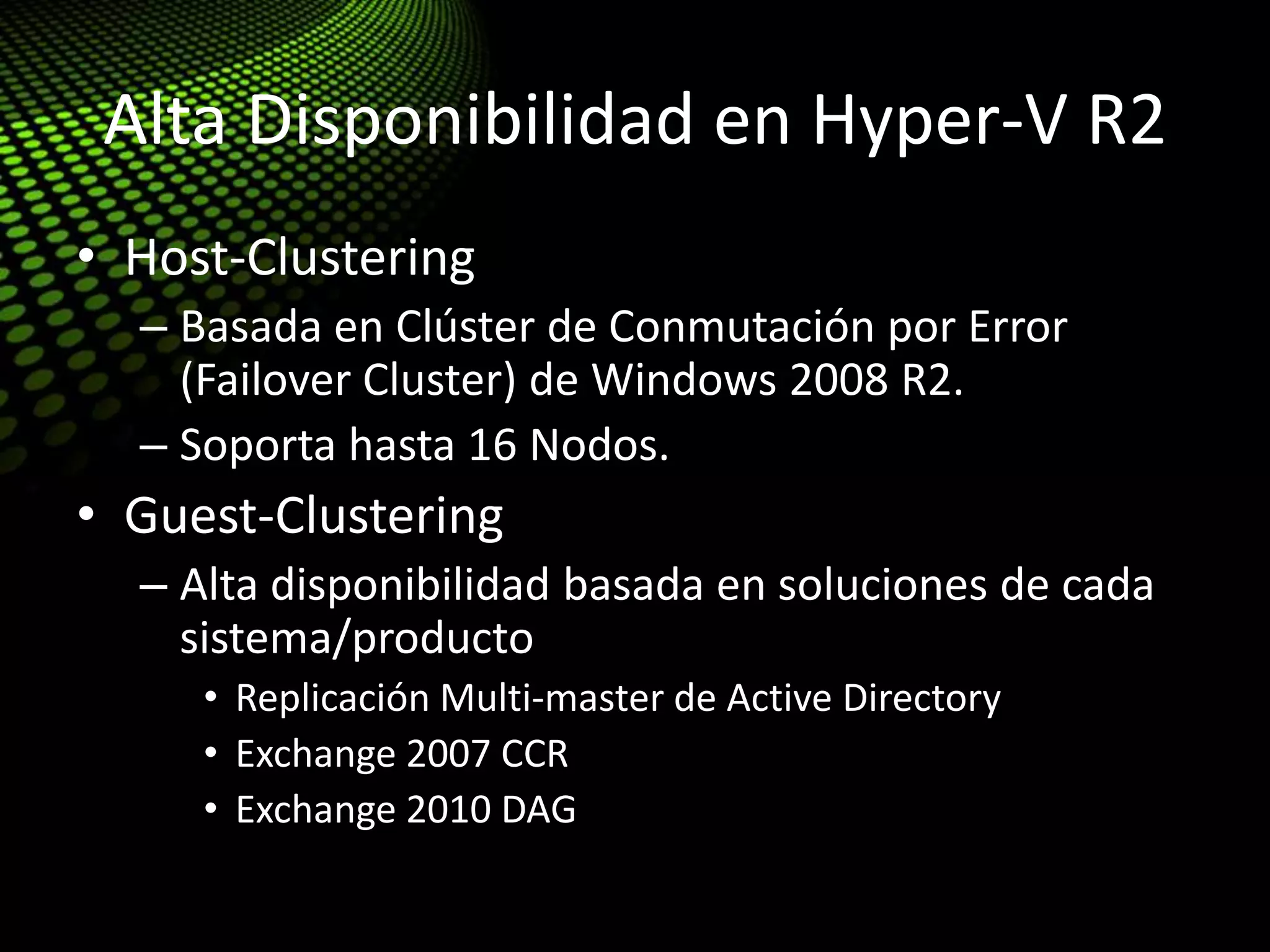

- 6. Alta Disponibilidad enHyper-V R2 • Host-Clustering – Basada en Clúster de Conmutación por Error (Failover Cluster) de Windows 2008 R2. – Soporta hasta 16 Nodos. • Guest-Clustering – Alta disponibilidad basada en soluciones de cada sistema/producto • Replicación Multi-master de Active Directory • Exchange 2007 CCR • Exchange 2010 DAG

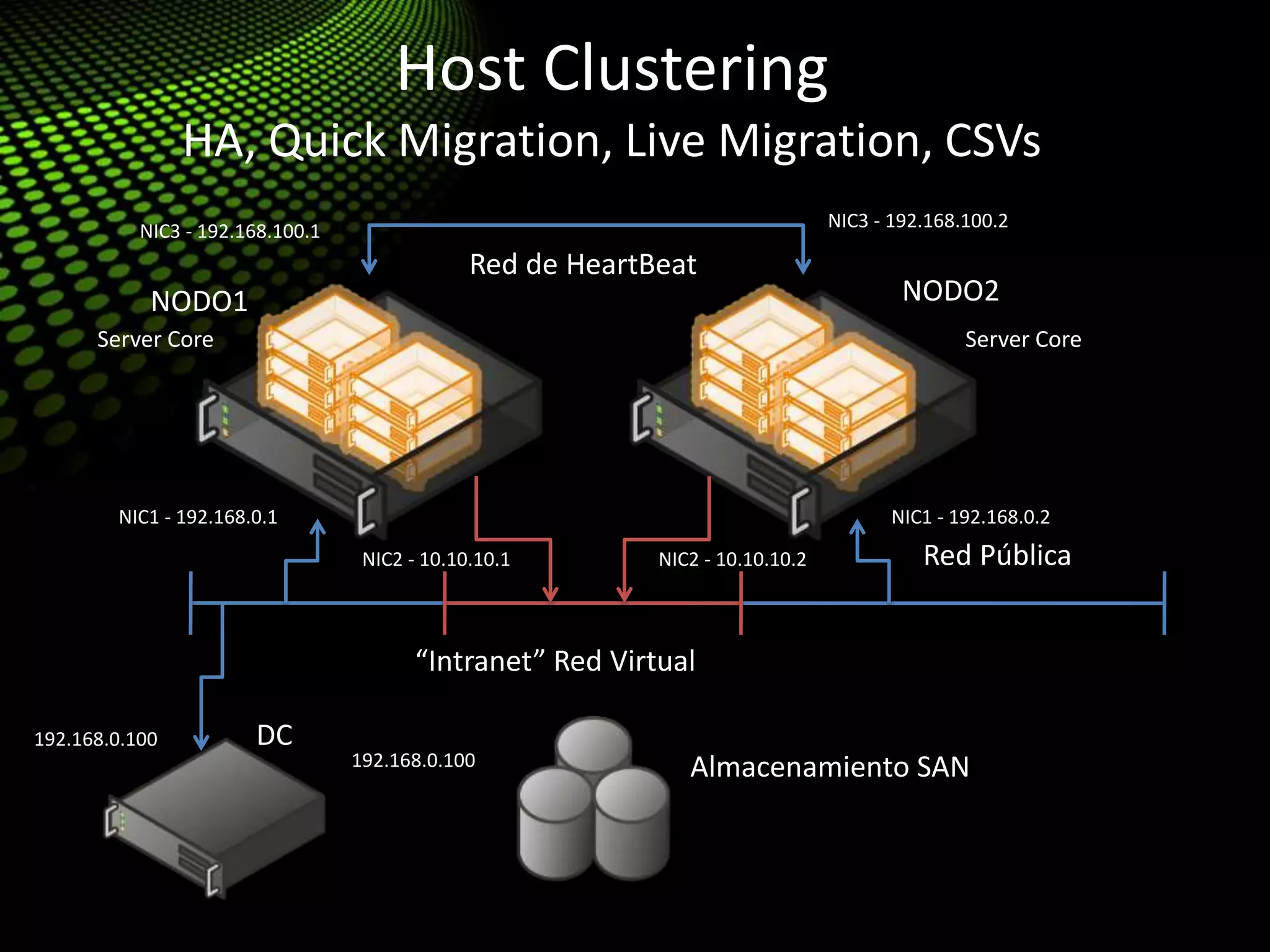

- 7. Host Clustering HA, QuickMigration, Live Migration, CSVs Red Pública Red de HeartBeat “Intranet” Red Virtual NODO2NODO1 Almacenamiento SAN DC Server Core Server Core NIC3 - 192.168.100.1 NIC3 - 192.168.100.2 NIC1 - 192.168.0.1 NIC1 - 192.168.0.2 192.168.0.100 192.168.0.100 NIC2 - 10.10.10.1 NIC2 - 10.10.10.2
- 8. Operación de LiveMigration Server 1 Server 2 Configuration Memoria Configuration StateState
- 9.
- 10. Gonzalo Balladares MVP Exchange PabloCampos S. MVP Virtual Machine Memoria Dinámica

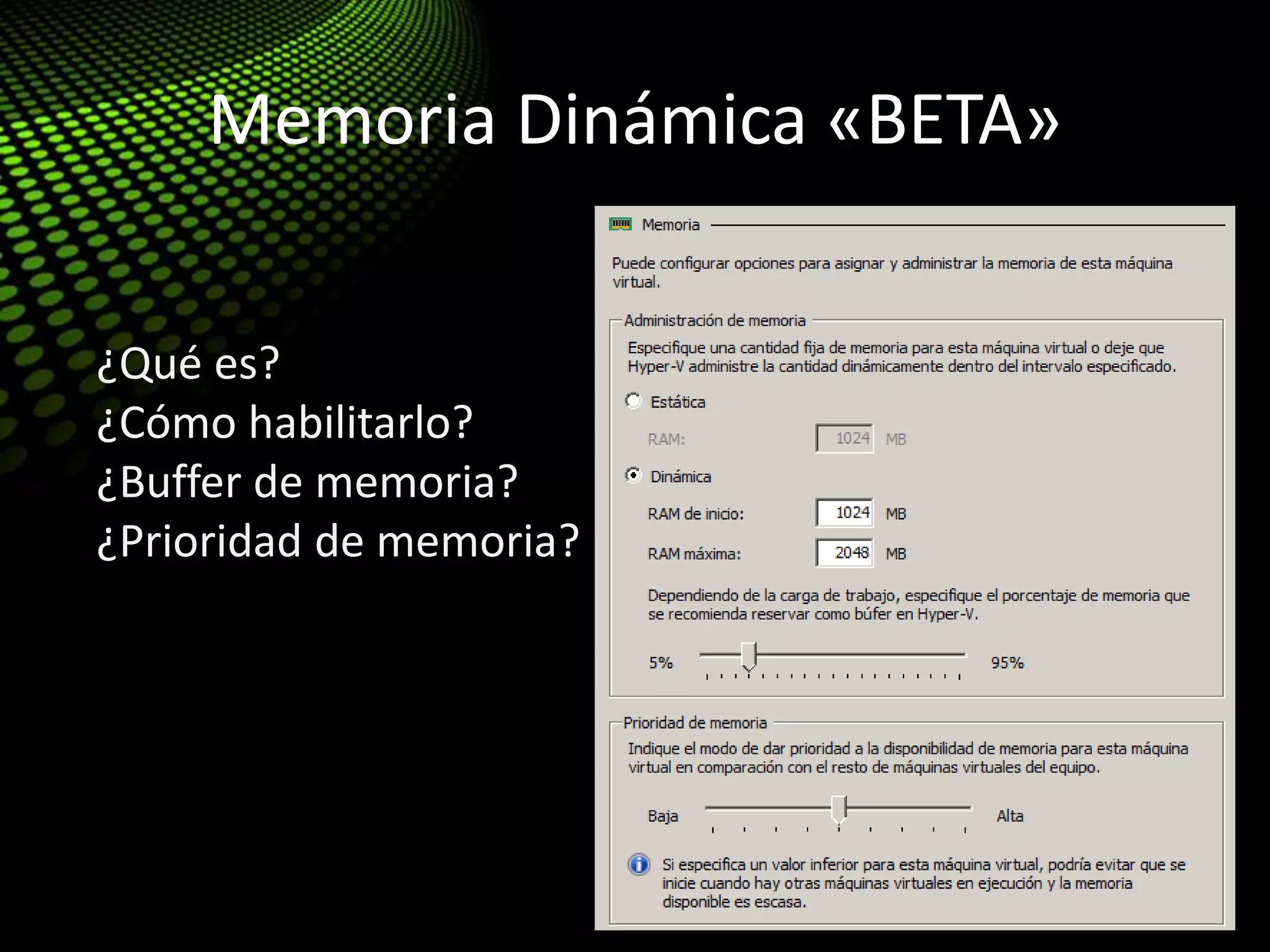

- 11. Memoria Dinámica «BETA» ¿Quées? ¿Cómo habilitarlo? ¿Buffer de memoria? ¿Prioridad de memoria?
- 12.

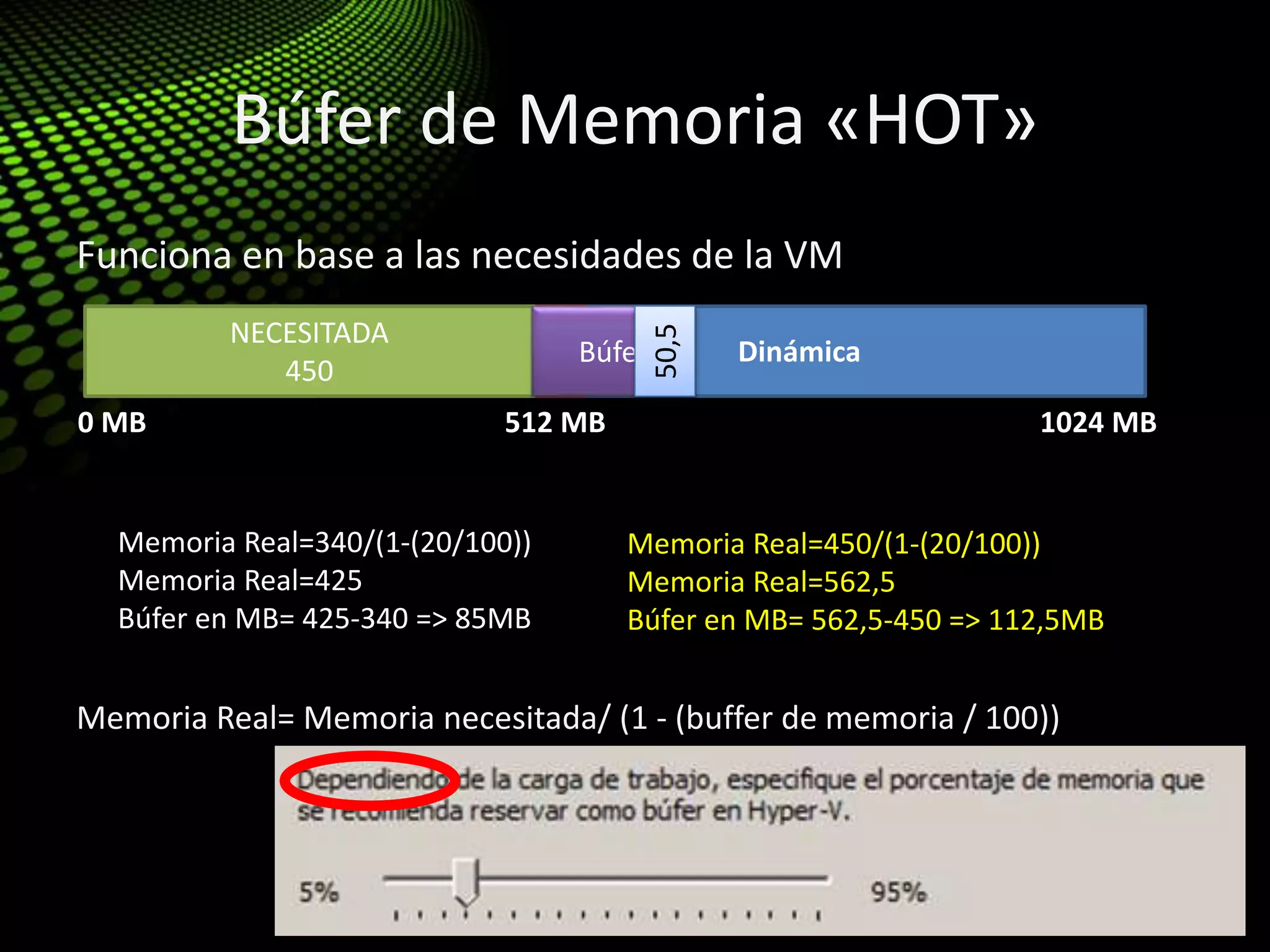

- 13. Búfer de Memoria«HOT» Funciona en base a las necesidades de la VM Memoria Real= Memoria necesitada/ (1 - (buffer de memoria / 100)) 0 MB 512 MB 1024 MB COMPROMETIDA Dinámica NECESITADA 340 Memoria Real=340/(1-(20/100)) Memoria Real=425 Búfer en MB= 425-340 => 85MB Búfer NECESITADA 450 Memoria Real=450/(1-(20/100)) Memoria Real=562,5 Búfer en MB= 562,5-450 => 112,5MB Búfer 50,5

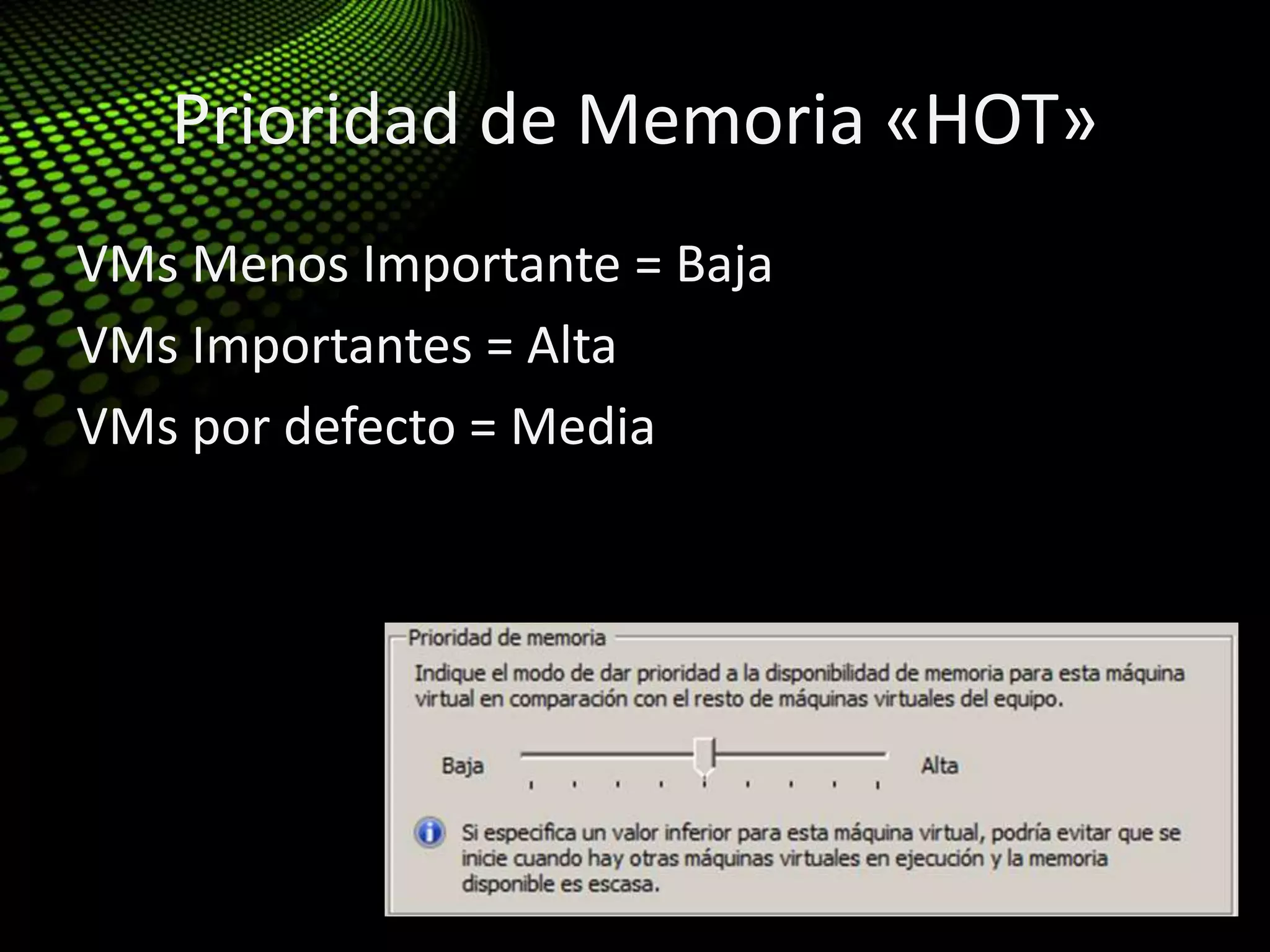

- 14. Prioridad de Memoria«HOT» VMs Menos Importante = Baja VMs Importantes = Alta VMs por defecto = Media

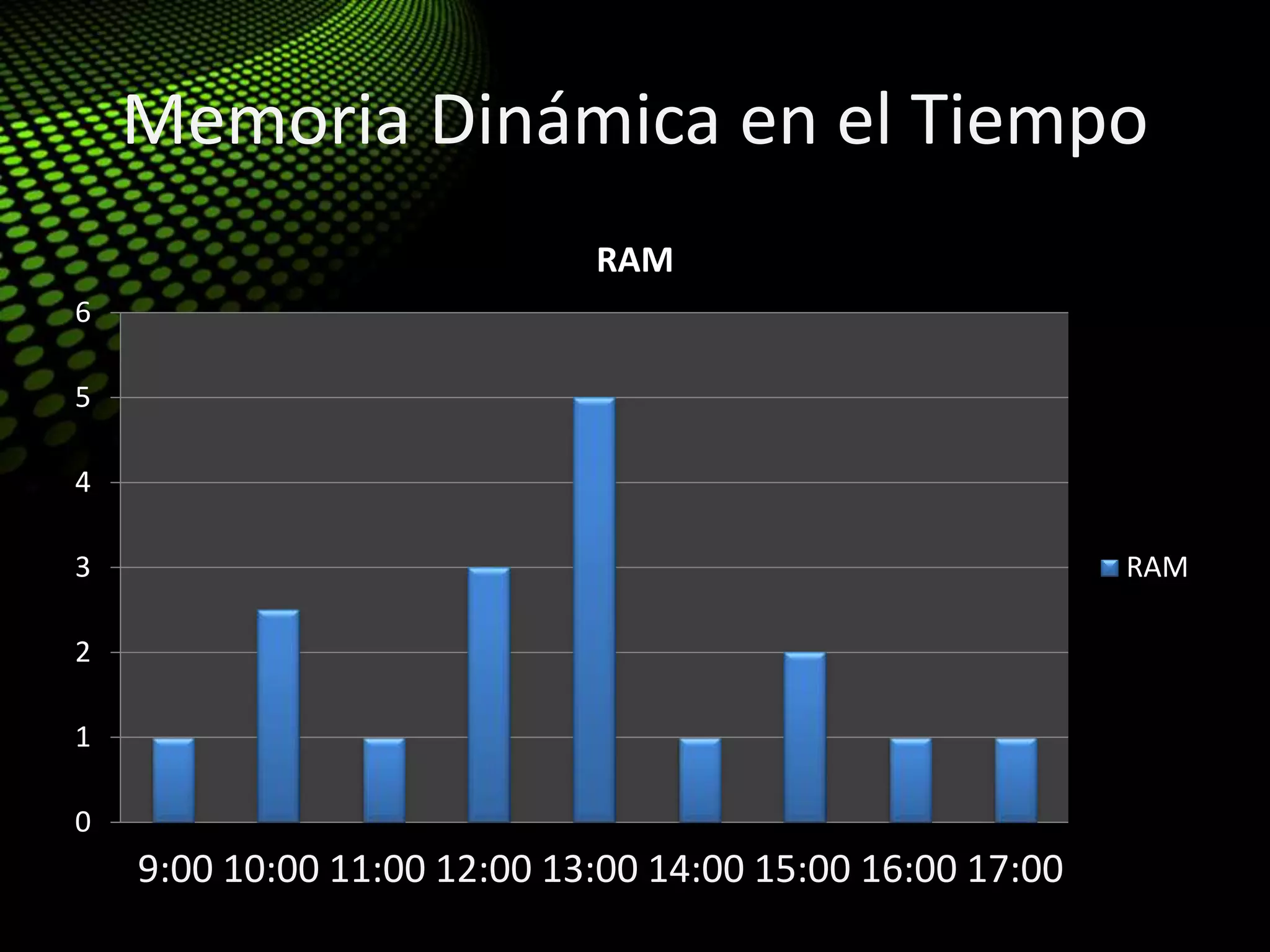

- 15. Memoria Dinámica enel Tiempo 0 1 2 3 4 5 6 RAM RAM 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00

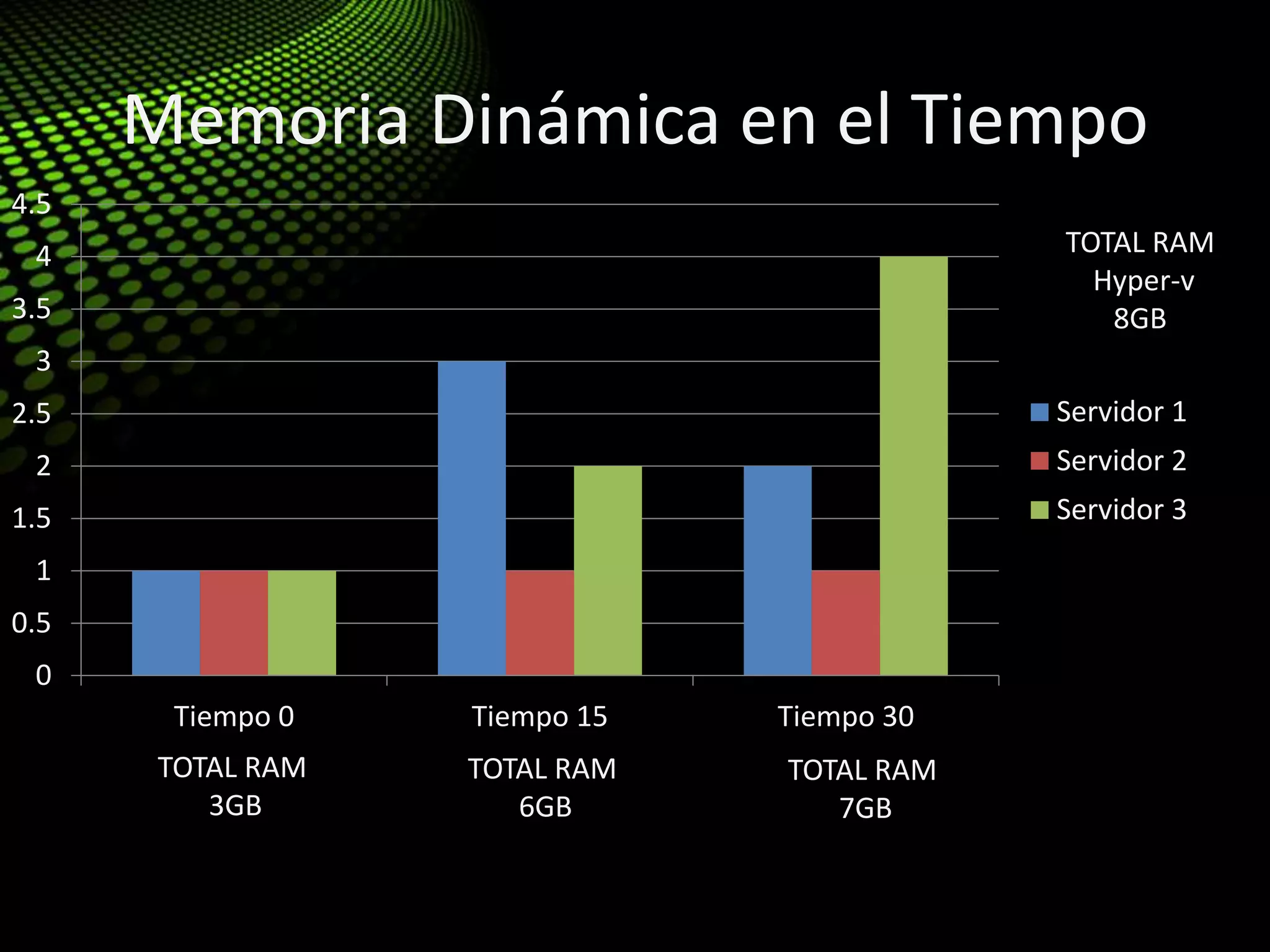

- 16. Memoria Dinámica enel Tiempo 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 Tiempo 0 Tiempo 15 Tiempo 30 Servidor 1 Servidor 2 Servidor 3 TOTAL RAM 3GB TOTAL RAM 6GB TOTAL RAM 7GB TOTAL RAM Hyper-v 8GB

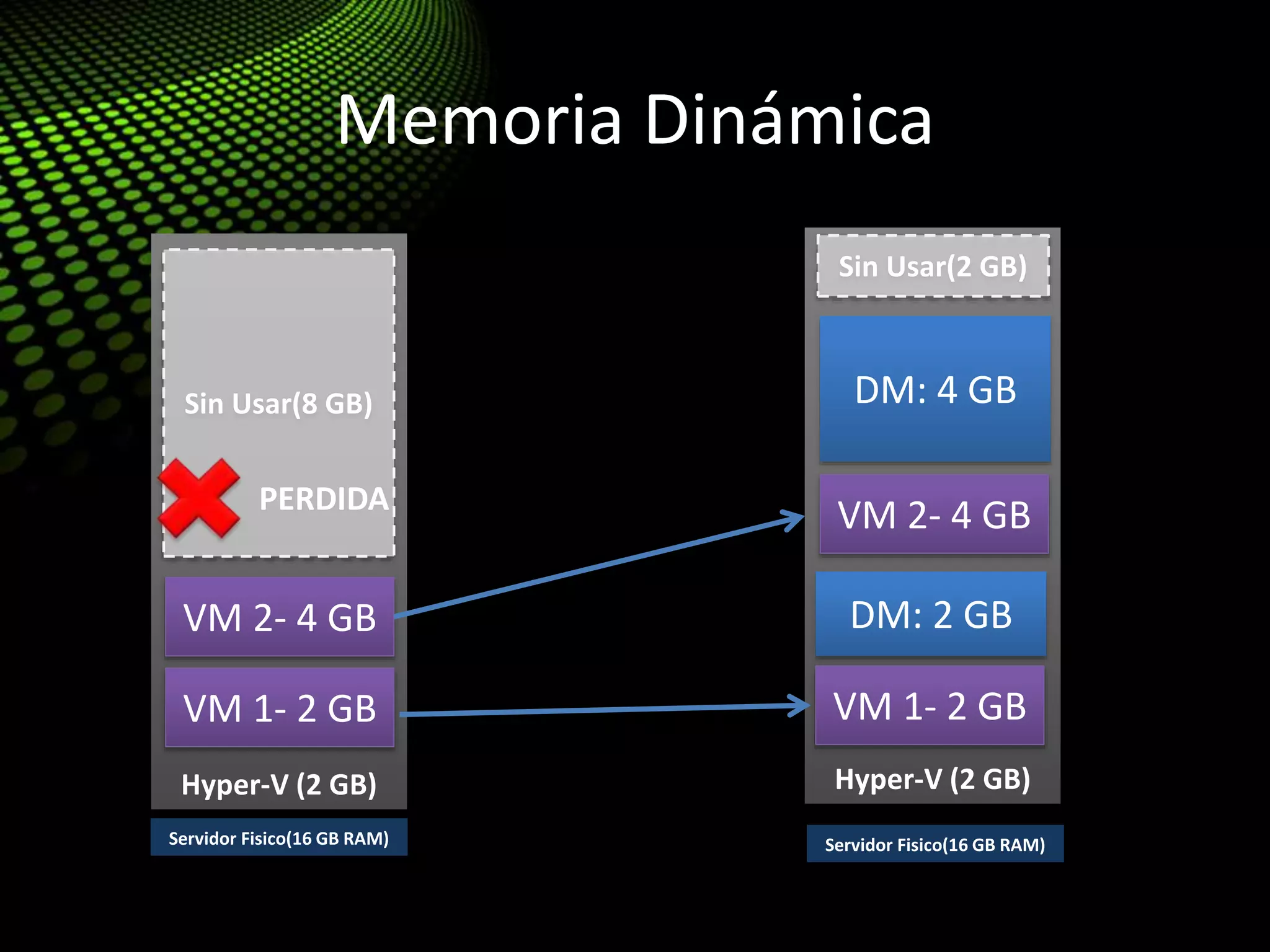

- 17. Memoria Dinámica Hyper-V (2GB) Sin Usar(8 GB) Servidor Fisico(16 GB RAM) PERDIDA Hyper-V (2 GB) DM: 4 GB DM: 2 GB Servidor Fisico(16 GB RAM) VM 1- 2 GB VM 2- 4 GB VM 1- 2 GB VM 2- 4 GB Sin Usar(2 GB)

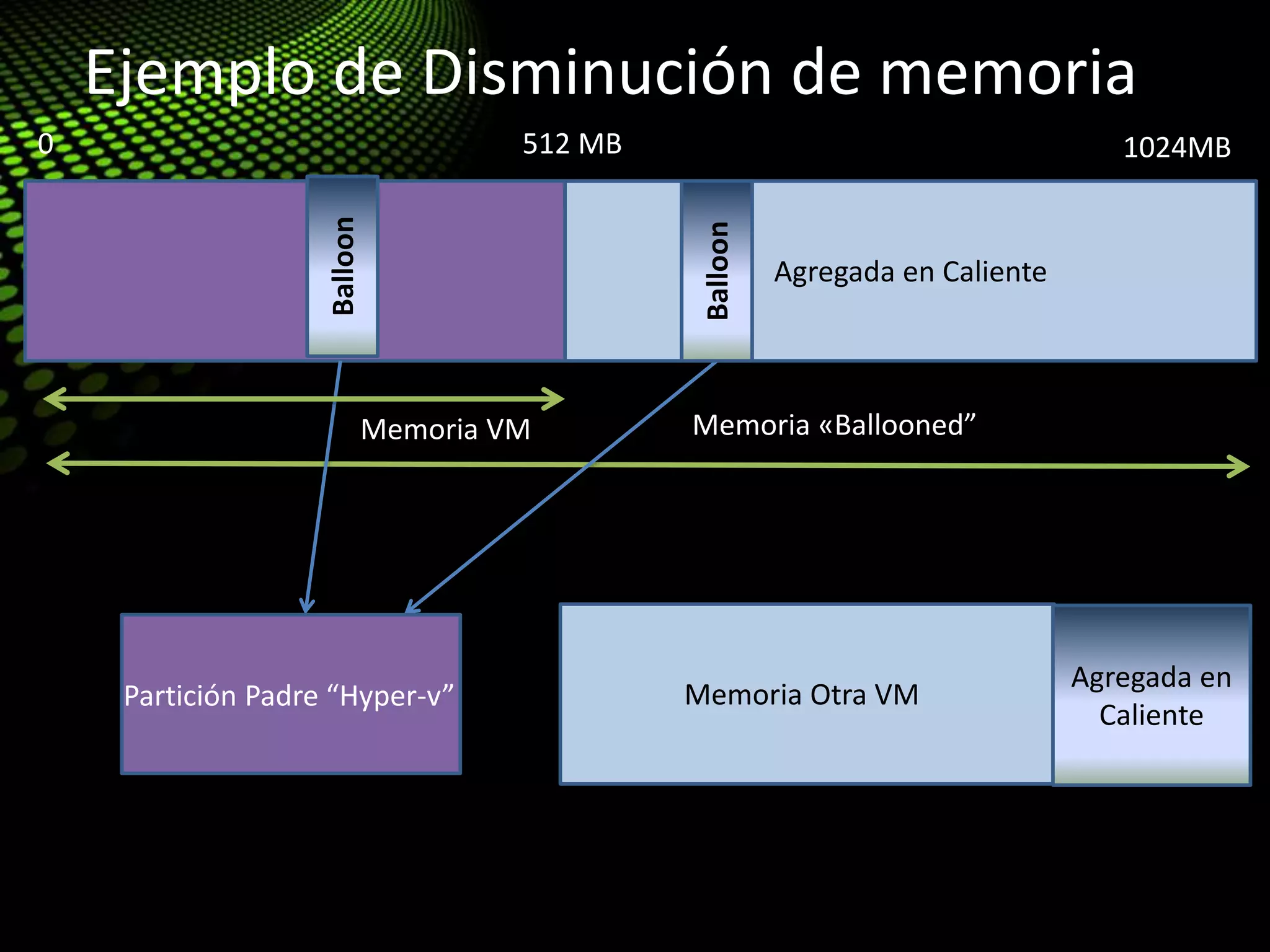

- 18. Ejemplo de Disminuciónde memoria 0 512 MB Agregada en Caliente 1024MB Agregada en Caliente Memoria «Ballooned”Memoria VM Balloon Partición Padre “Hyper-v” Memoria Otra VM Balloon

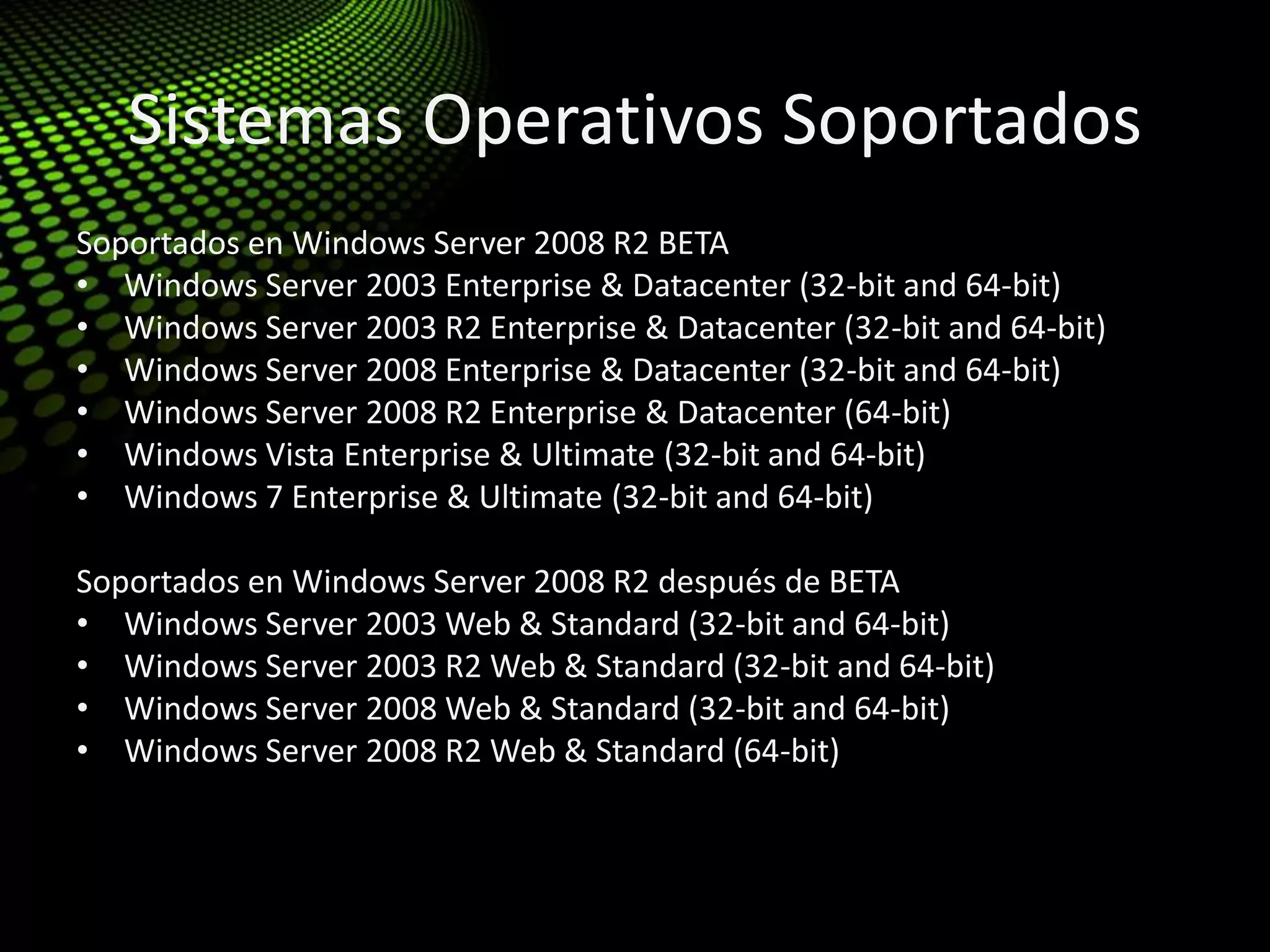

- 19. Sistemas Operativos Soportados Soportadosen Windows Server 2008 R2 BETA • Windows Server 2003 Enterprise & Datacenter (32-bit and 64-bit) • Windows Server 2003 R2 Enterprise & Datacenter (32-bit and 64-bit) • Windows Server 2008 Enterprise & Datacenter (32-bit and 64-bit) • Windows Server 2008 R2 Enterprise & Datacenter (64-bit) • Windows Vista Enterprise & Ultimate (32-bit and 64-bit) • Windows 7 Enterprise & Ultimate (32-bit and 64-bit) Soportados en Windows Server 2008 R2 después de BETA • Windows Server 2003 Web & Standard (32-bit and 64-bit) • Windows Server 2003 R2 Web & Standard (32-bit and 64-bit) • Windows Server 2008 Web & Standard (32-bit and 64-bit) • Windows Server 2008 R2 Web & Standard (64-bit)
- 20.
- 21. Gonzalo Balladares MVP Exchange PabloCampos S. MVP Virtual Machine Inter-operatividad e Integración con Linux

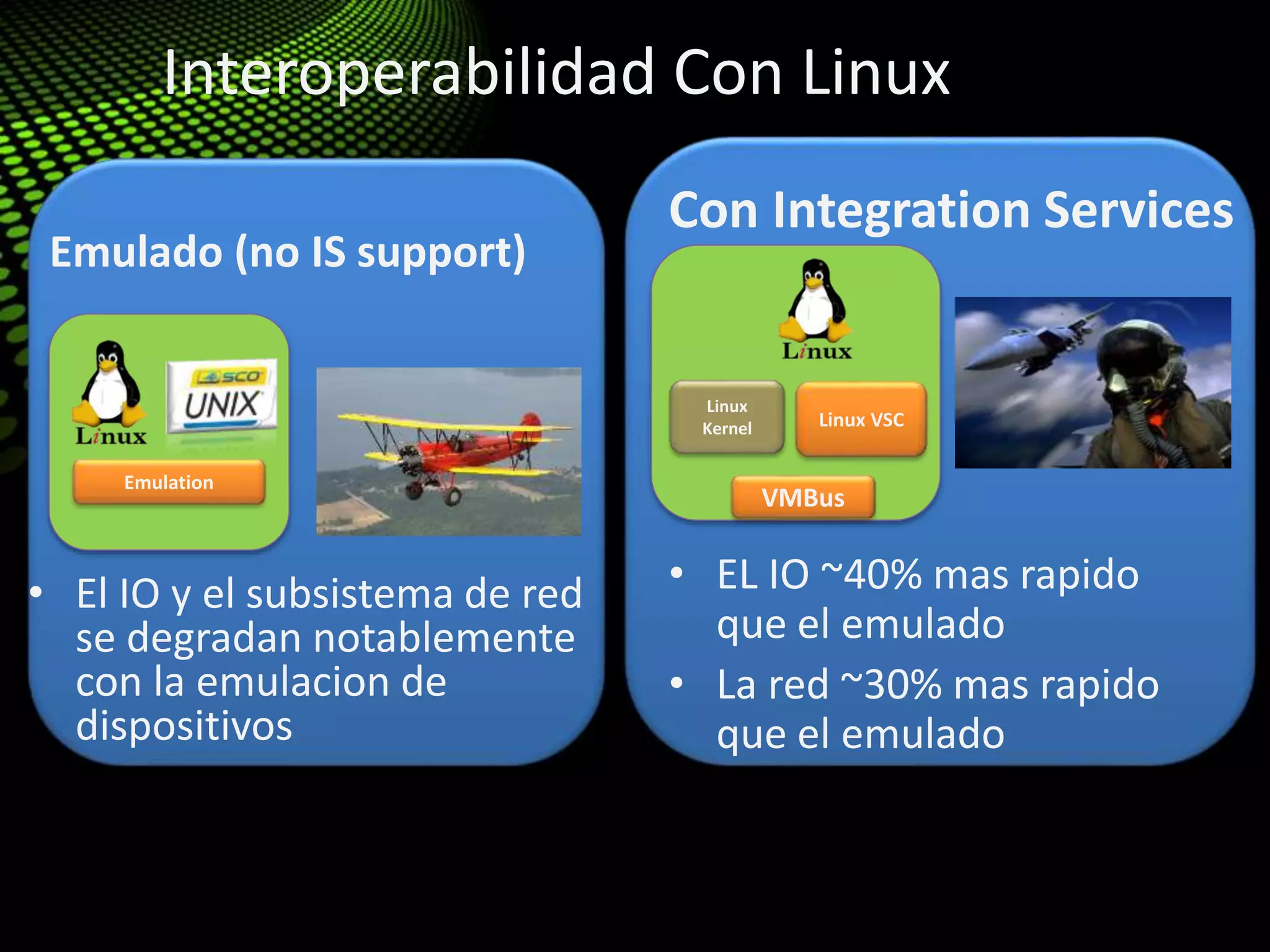

- 22. Interoperabilidad Con Linux Emulado(no IS support) • El IO y el subsistema de red se degradan notablemente con la emulacion de dispositivos Con Integration Services • EL IO ~40% mas rapido que el emulado • La red ~30% mas rapido que el emulado Emulation Linux VSC VMBus Linux Kernel

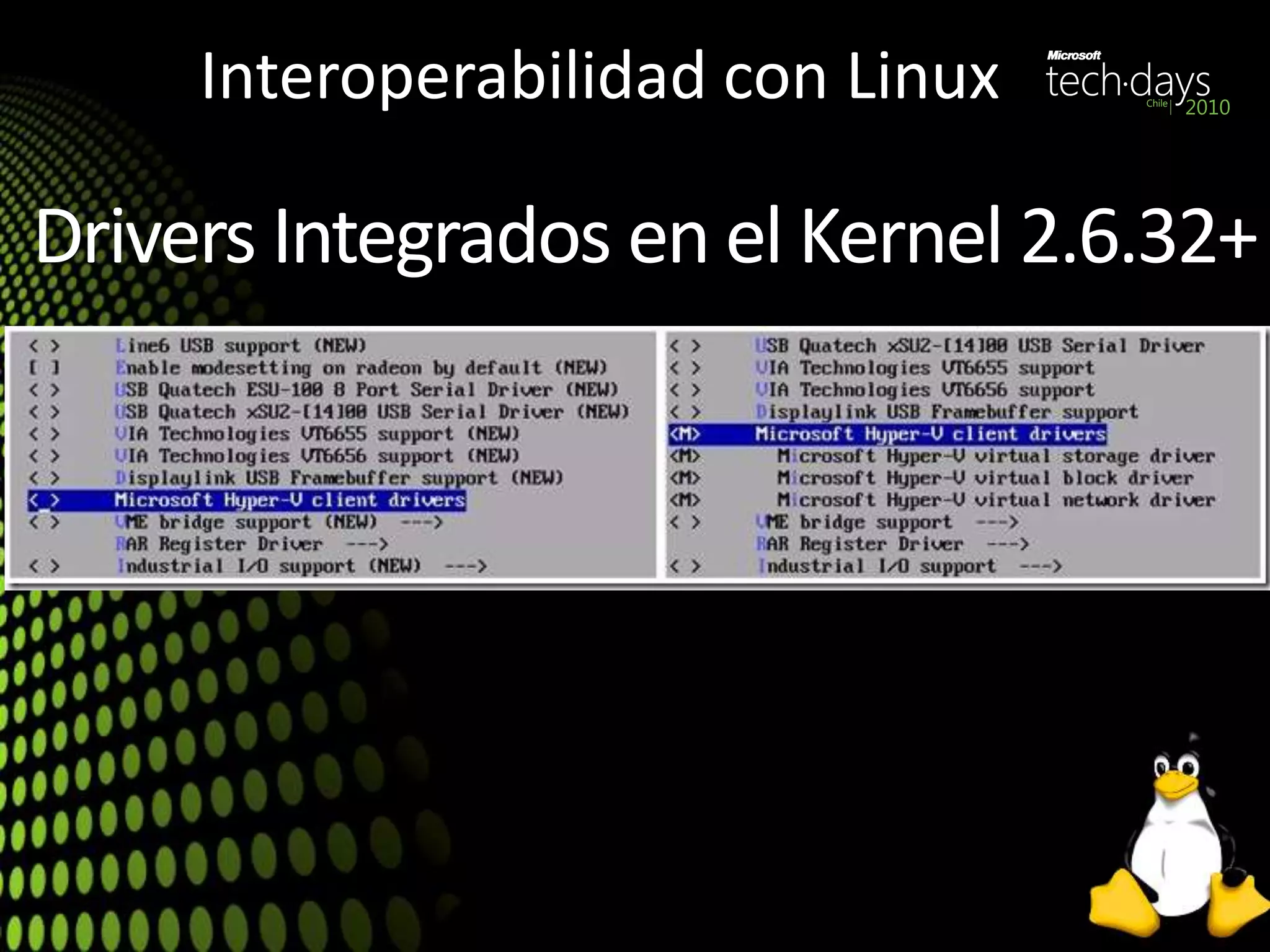

- 23. Interoperabilidad con Linux DriversIntegrados en el Kernel 2.6.32+

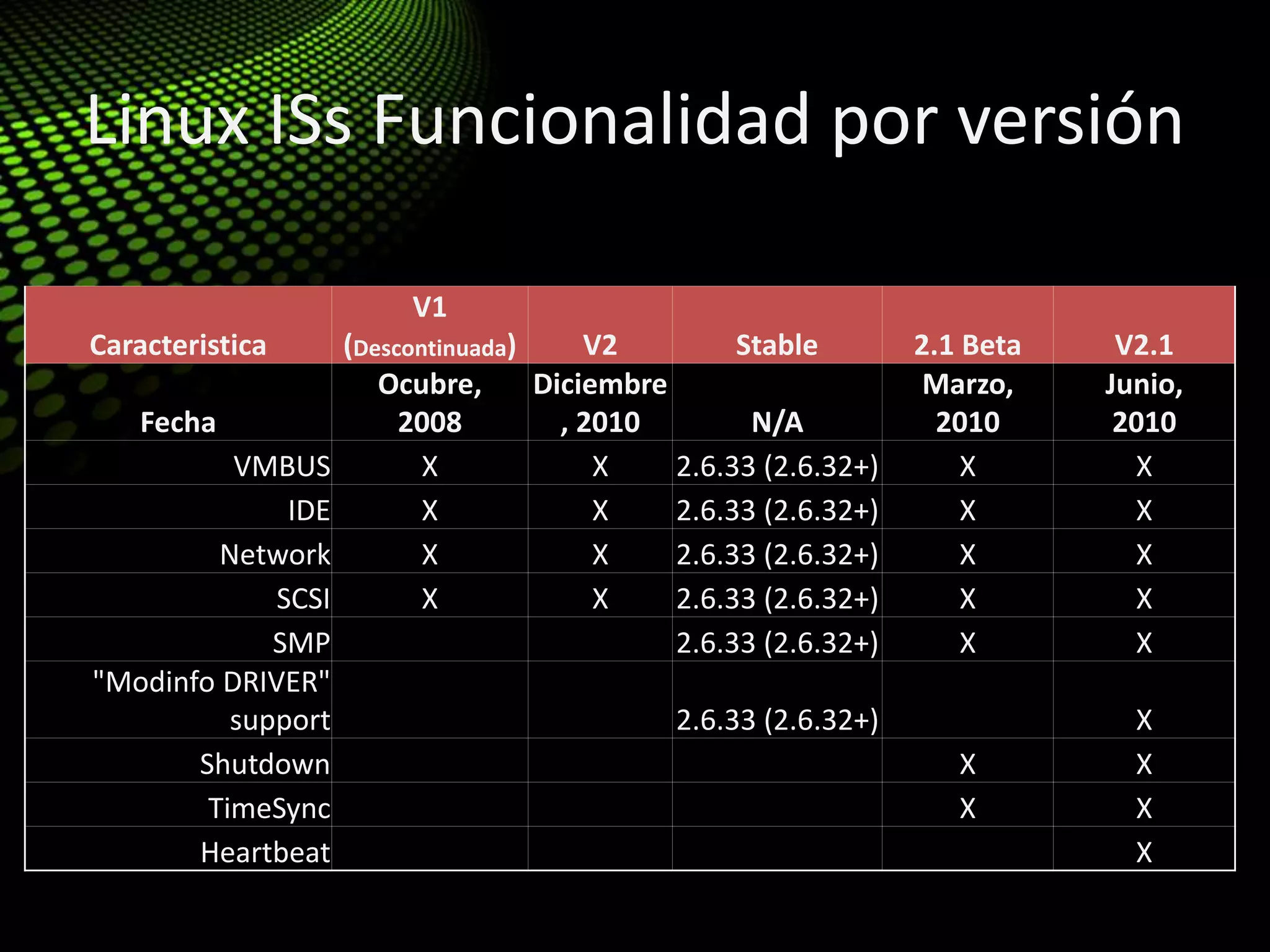

- 24. Linux ISs Funcionalidadpor versión Caracteristica V1 (Descontinuada) V2 Stable 2.1 Beta V2.1 Fecha Ocubre, 2008 Diciembre , 2010 N/A Marzo, 2010 Junio, 2010 VMBUS X X 2.6.33 (2.6.32+) X X IDE X X 2.6.33 (2.6.32+) X X Network X X 2.6.33 (2.6.32+) X X SCSI X X 2.6.33 (2.6.32+) X X SMP 2.6.33 (2.6.32+) X X "Modinfo DRIVER" support 2.6.33 (2.6.32+) X Shutdown X X TimeSync X X Heartbeat X

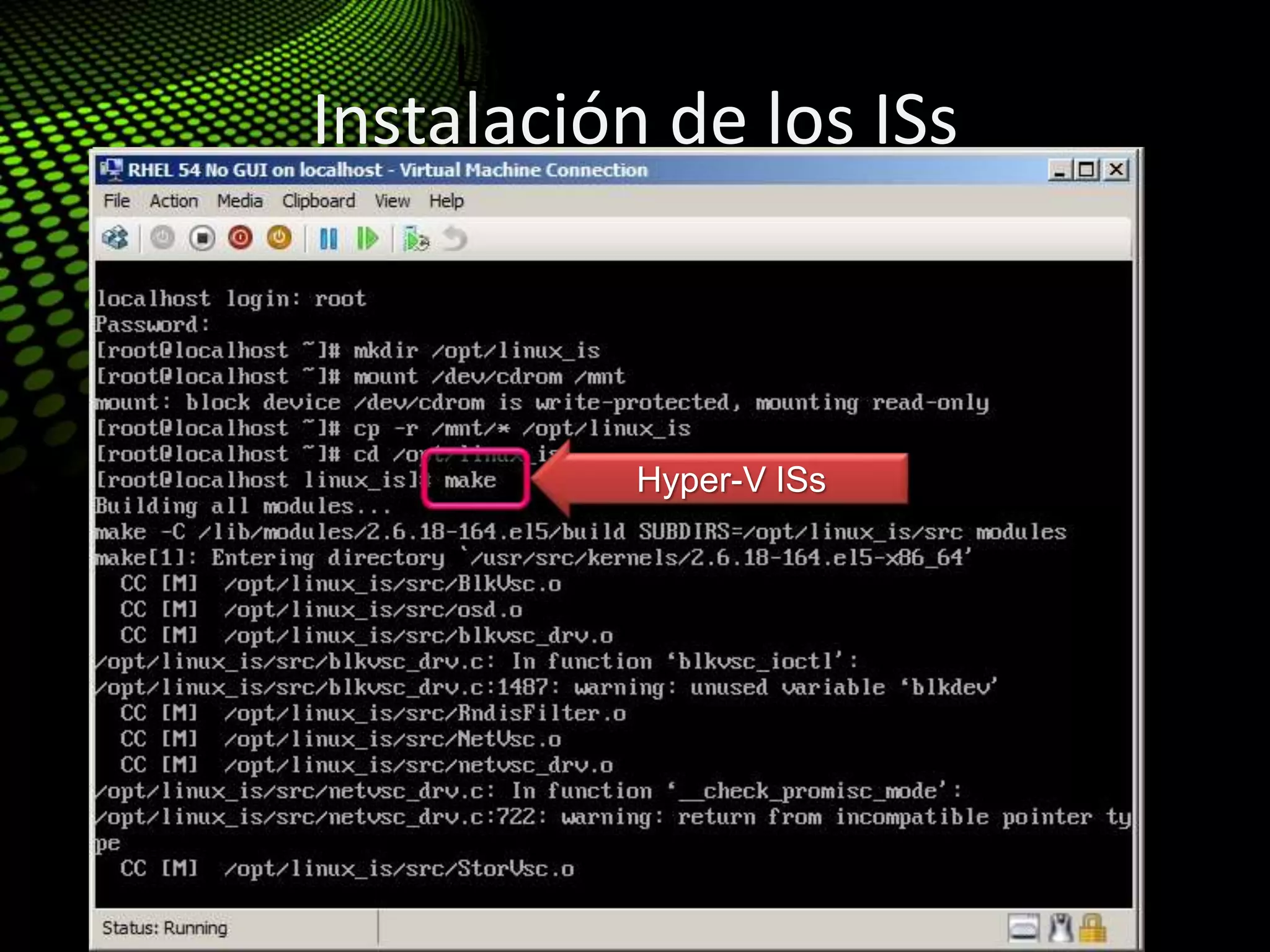

- 25. Instalación de losISs Linux IS Installation – be root! Montar el ISO con los ISs mount /dev/cdrom /mnt mkdir /opt/linux_is cd /opt/linux_is cp –r /mnt/* /opt/linux_is Instalar los Drivers make make install Reiniciar Hyper-V ISs

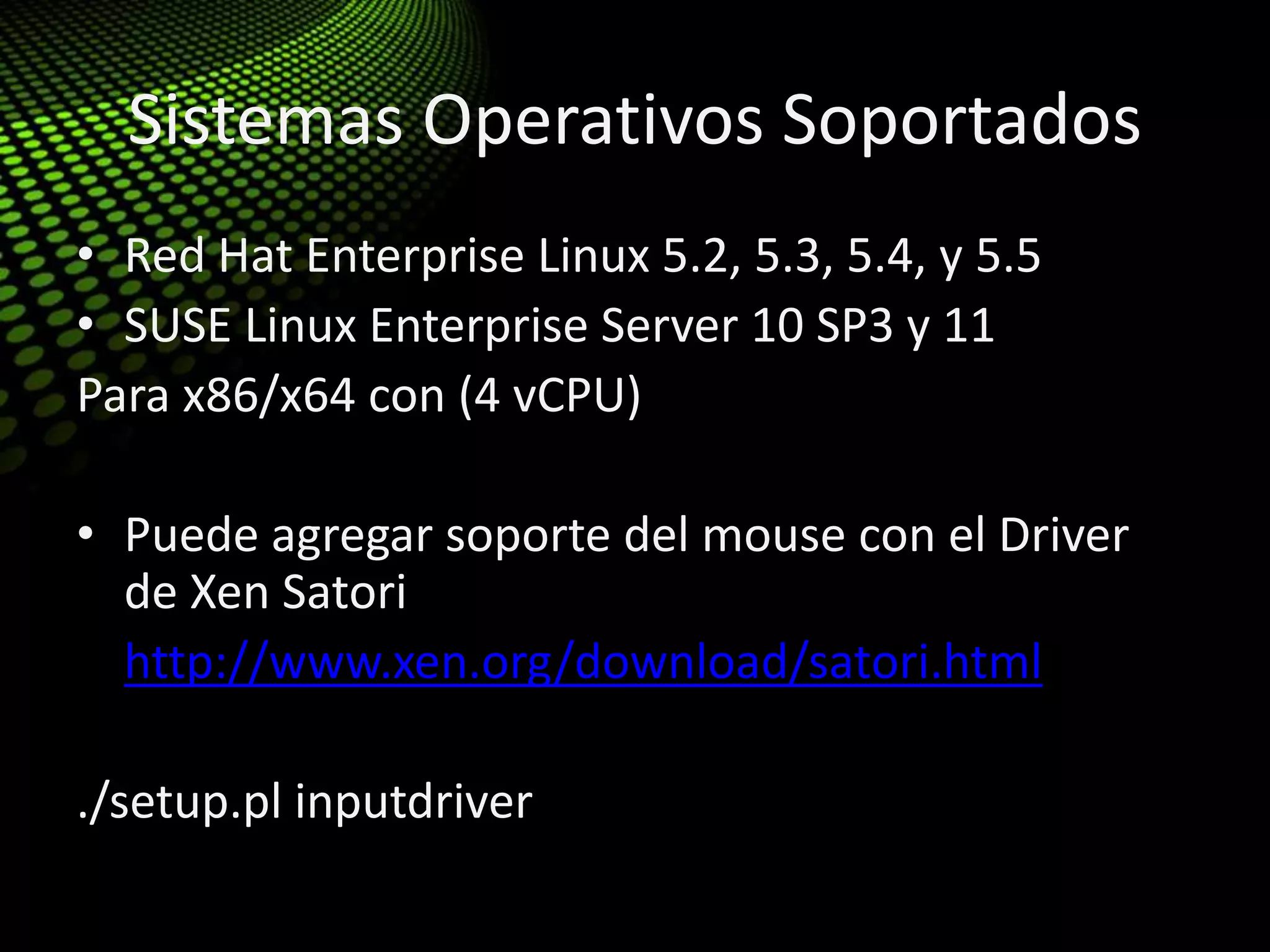

- 26. Sistemas Operativos Soportados •Red Hat Enterprise Linux 5.2, 5.3, 5.4, y 5.5 • SUSE Linux Enterprise Server 10 SP3 y 11 Para x86/x64 con (4 vCPU) • Puede agregar soporte del mouse con el Driver de Xen Satori • http://www.xen.org/download/satori.html ./setup.pl inputdriver

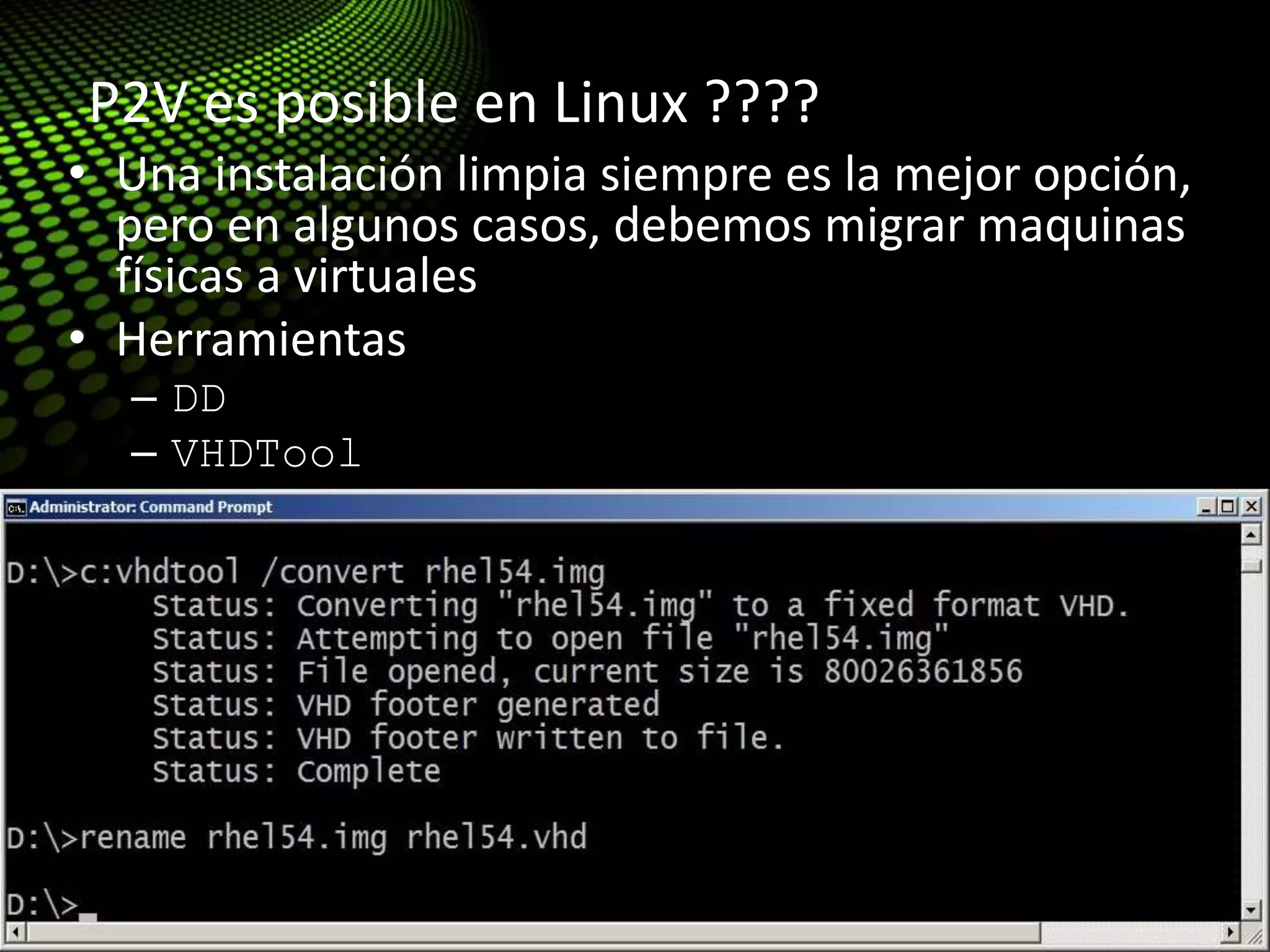

- 27. Tips & Tricks:Migration (P2V) • Una instalación limpia siempre es la mejor opción, pero en algunos casos, debemos migrar maquinas físicas a virtuales • Herramientas – DD – VHDTool • http://blogs.technet.com/enterprise_admin/archive /2010/05/13/linux-p2v-with-dd-and-vhdtool-easy- and-cheap.aspx P2V es posible en Linux ????
- 28.
- 29. Gonzalo Balladares MVP Exchange PabloCampos S. MVP Virtual Machine Versiones y Licenciamiento
- 30. Licenciamiento • Al licenciarun Servidor Físico, se adquiere el derecho de tener las siguientes instancias de máquinas virtuales Windows concurrentemente en ejecución: – Standard : 1 instancia – Enterprise: 4 instancias – Datacenter: Ilimitadas. • Tip: Se puede asignar más de una licencia de Windows Server (Estándar o Enterprise) a un servidor físico

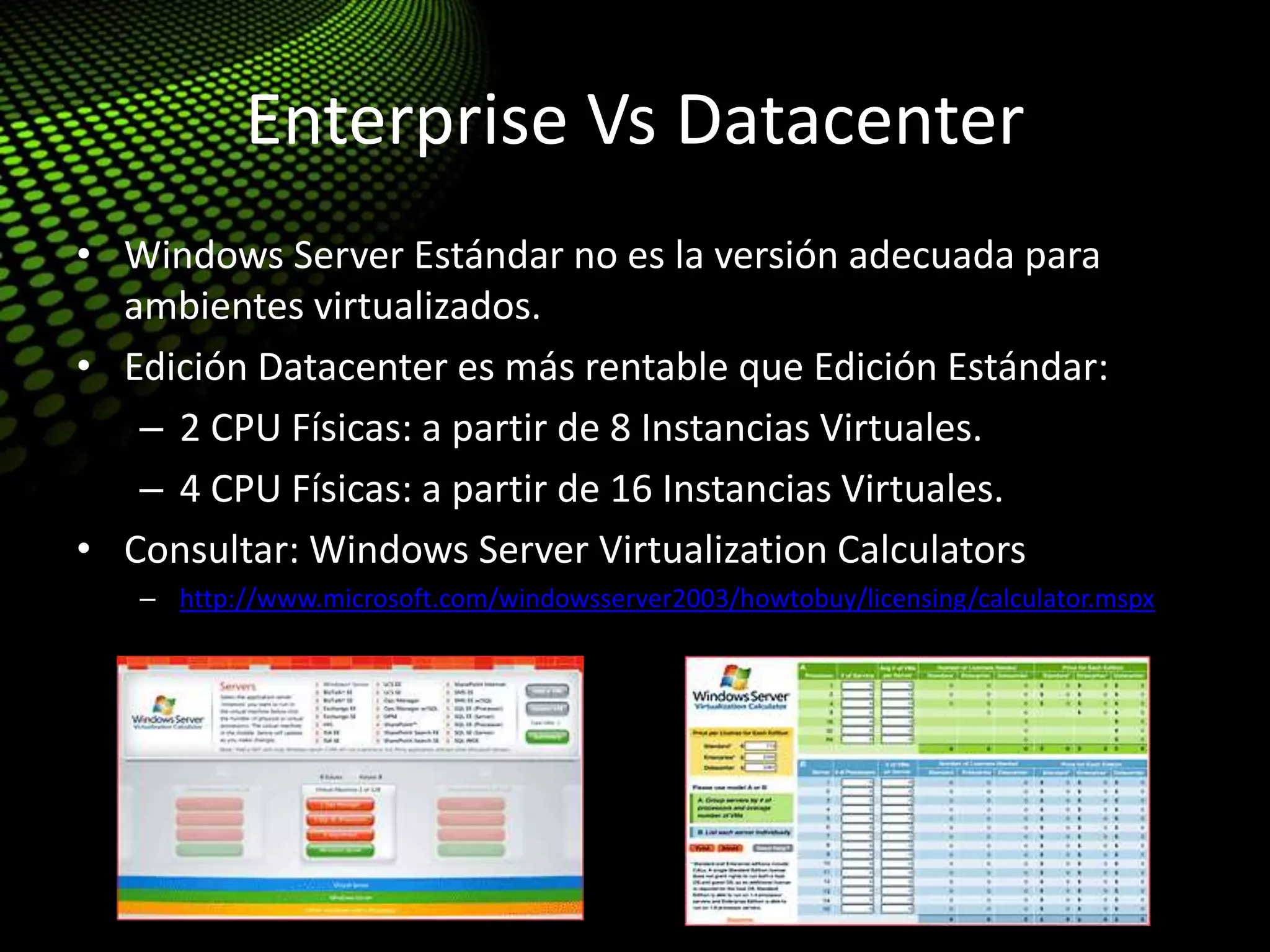

- 31. Enterprise Vs Datacenter •Windows Server Estándar no es la versión adecuada para ambientes virtualizados. • Edición Datacenter es más rentable que Edición Estándar: – 2 CPU Físicas: a partir de 8 Instancias Virtuales. – 4 CPU Físicas: a partir de 16 Instancias Virtuales. • Consultar: Windows Server Virtualization Calculators – http://www.microsoft.com/windowsserver2003/howtobuy/licensing/calculator.mspx
- 32. Windows Server 2008R2 Hyper-V vs. Microsoft Hyper-V Server 2008 R2 Microsoft Hyper-V Server 2008 R2 (HVS) Descarga gratuita que incluye el hypervisor y todos los componentes necesarios para virtualizar (Windows Kernel, drivers, red, almacenamiento…) Windows hypervisor VM Hardware Parent Partition VM Microsoft Hyper-V Server Hyper-V como rol de Windows Server 2008 R2 Disponible como rol (función) en una instalación “full” o “Server Core” de Windows Server 2008 Hyper-V VM Hardware Windows (parent partition) VM Windows hypervisor

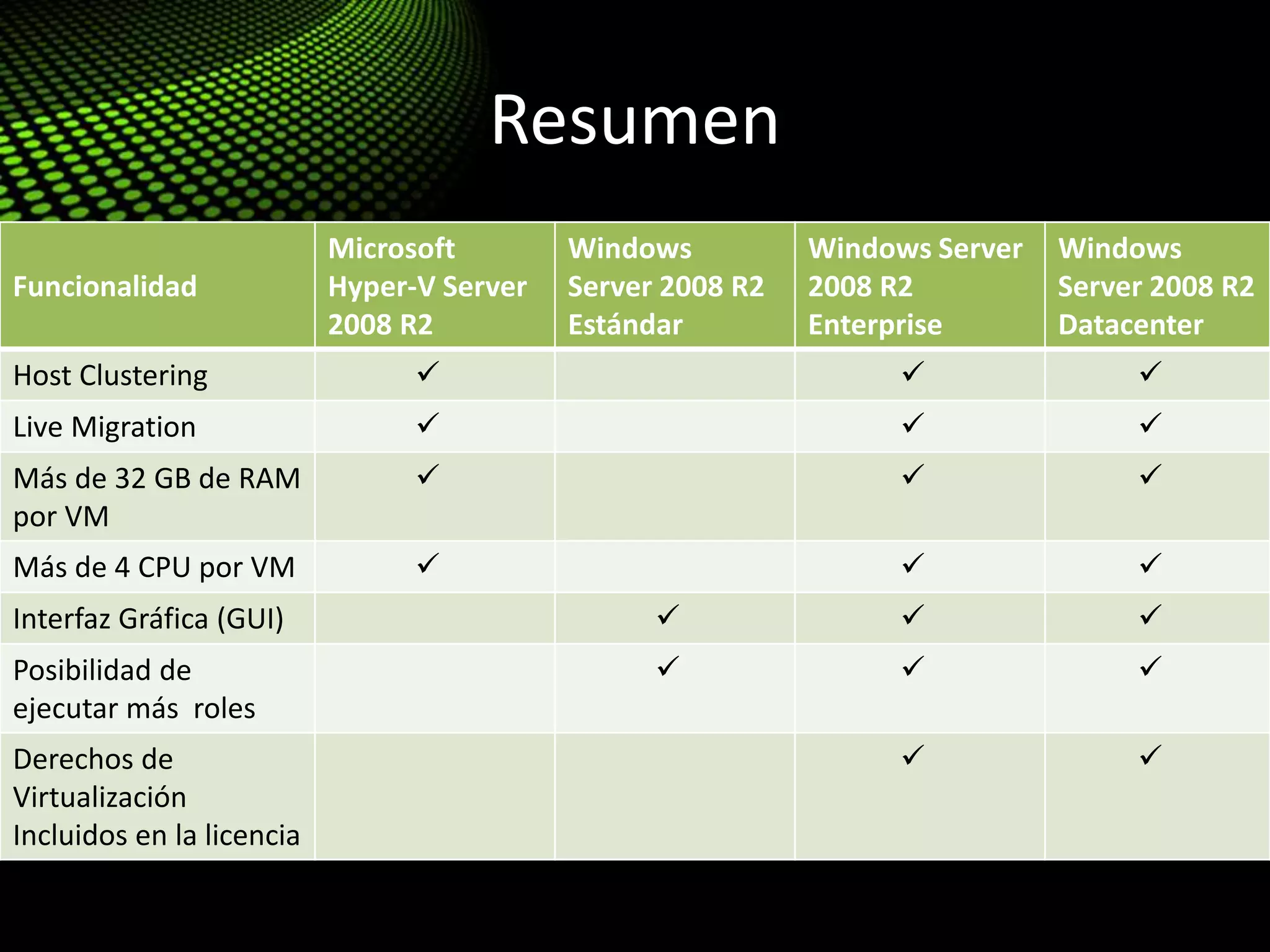

- 33. Resumen Funcionalidad Microsoft Hyper-V Server 2008 R2 Windows Server2008 R2 Estándar Windows Server 2008 R2 Enterprise Windows Server 2008 R2 Datacenter Host Clustering Live Migration Más de 32 GB de RAM por VM Más de 4 CPU por VM Interfaz Gráfica (GUI) Posibilidad de ejecutar más roles Derechos de Virtualización Incluidos en la licencia
- 34. Agenda Arquitectura deHyper-V Alta Disponibilidad en Hyper-V Memoria Dinámica SP1 Inter-operatividad e Integración con Linux Versiones y Licenciamiento
- 35. Gonzalo Balladares R. http://geeks.ms/blogs/gballadares/ Gerentede Tecnologías - Activetrainer.cl MVP Exchange Server, MCITP, MCTS Pablo Campos S. http://geeks.ms/blogs/pcampos/ Ingeniero Consultor – Alx.cl MVP Virtual Machine, MCT, MCTS ¿Preguntas?
- 36. Gonzalo Balladares R.gballadares@activetrainer.cl http://geeks.ms/blogs/gballadares/ Gerente de Tecnologías - Activetrainer.cl MVP Exchange Server, MCITP, MCTS Pablo Campos S. pacampos@alx.cl http://geeks.ms/blogs/pcampos/ Ingeniero Consultor – Alx.cl MVP Virtual Machine, MCT, MCTS Gracias!
Notas del editor
- #3 Arquitectura de Hyper-v Memoria Dinámica SP1 Qué es, para qué sirve?, cómo funciona? Alta Disponibilidad en Hyper-V Esquemas de Alta Disponibilidad Cluster Shared Volume Interoperatividad e Integración con Linux Integration Components Alta Disponibilidad Linux Interoperabilidad Licenciamiento Datacenter Dinámico
- #31 Windows Server se licencia: Las Ediciones Standard y Enterprise: Por Servidor La Edición Datacenter: Por Procesador (Socket o vía, no por Core) Licenciando el Servidor físico, o sus procesadores en la versión Datacenter, adquirimos los derechos de ejecutar un cierto número de instancias concurrentes virtualizadas sobre el servidor licenciado Standard: 1 instancia Enterprise: 4 instancias Datacenter: Ilimitadas Estos derechos de uso en entornos virtualizados son independientes de la tecnología de virtualización elegida. Un Servidor físico puede tener asignadas más de una licencia de Windows Server Standard o Enterprise. Por ejemplo 3 licencias Standard asignadas a un mismo servidor físico dan derecho a la ejecución concurrente de 3x1=3 instancias virtuales de Windows Server Standard 3 licencias Enterprise asignadas a un mismo servidor físico dan derecho a la ejecución concurrente de 3x4=12 instancias virtuales de Windows Server Enterprise o Standard Un servidor debe estar licenciado adecuadamente según el número de instancias virtuales que potencialmente que vaya a soportar. En entornos de Alta Disponibilidad donde las máquinas virtuales cambian dinámicamente de servidor esto tiene especial importancia.
- #32 Windows Server Standard no es la Edición adecuada para entornos virtualizados. Cada instancia virtual requiere una licencia asignada al servidor Windows Server Standard carece de las funcionalidades necesarias para montar entornos de Alta Disponibilidad La edición Datacenter sale más rentable que la Enterprise En servidores con 2 procesadores: A partir de 8 instancias virtuales con Windows Server En servidores con 4 procesadores: A partir de 16 instancias virtuales con Windows Server Windows Server Datacenter es la edición más rentable en entornos virtualizados con ratios de consolidación medio-altos de máquinas virtuales con Windows Server Consultar: Windows Server Virtualization Calculators http://www.microsoft.com/windowsserver2003/howtobuy/licensing/calculator.mspx
- #35 Arquitectura de Hyper-v Memoria Dinámica SP1 Qué es, para qué sirve?, cómo funciona? Alta Disponibilidad en Hyper-V Esquemas de Alta Disponibilidad Cluster Shared Volume Interoperatividad e Integración con Linux Integration Components Alta Disponibilidad Linux Interoperabilidad Licenciamiento Datacenter Dinámico
