1. HISTORIA DE LAHISTORIA DE LA
IMPRENTAIMPRENTA
Alumnos 3ºA-C y 4º de TecnologíaAlumnos 3ºA-C y 4º de Tecnología

2. Tipos de técnicas de impresión
• Xilografía
• Tipografía
• Litografía
• Fotolitografía
• Impresión en offset
• Linotipia
• Técnica hueco-grabado
• Autotipia
• Estereotipia

3. Xilografía
• La xilografía es una técnica de
impresión con plancha de madera.
El texto y/o la imagen deseada se
talla a mano con un cincel o buril
en la madera.

4. • Se trabajaba el texto en hueco sobre una
tablilla de madera, incluyendo los dibujos -un
duro trabajo de artesanía-. Una vez
confeccionada, se acoplaba a una mesa de
trabajo, también de madera, y se
impregnaban de tinta negra, roja, o azul (sólo
existían esos colores). Después se aplicaba el
papel y con rodillo se fijaba la tinta. El
desgaste de la madera era considerable por
lo que no se podían hacer muchas copias con
el mismo molde. Este tipo de impresión
recibe el nombre de xilografía.

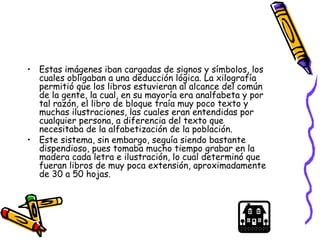

5. • Estas imágenes iban cargadas de signos y símbolos, los
cuales obligaban a una deducción lógica. La xilografía
permitió que los libros estuvieran al alcance del común
de la gente, la cual, en su mayoría era analfabeta y por
tal razón, el libro de bloque traía muy poco texto y
muchas ilustraciones, las cuales eran entendidas por
cualquier persona, a diferencia del texto que
necesitaba de la alfabetización de la población.
• Este sistema, sin embargo, seguía siendo bastante
dispendioso, pues tomaba mucho tiempo grabar en la
madera cada letra e ilustración, lo cual determinó que
fueran libros de muy poca extensión, aproximadamente
de 30 a 50 hojas.

6. Tipografía
• Definición:
• La tipografía es el arte y técnica del manejo y
selección de tipos, originalmente de plomo, para
crear trabajos de impresión. El tipógrafo Stanley
Morrison la definió como:
• Arte de disponer correctamente el material de
imprimir, de acuerdo con un propósito específico:
el de colocar las letras, repartir el espacio y
organizar los tipos con vistas a prestar al lector la
máxima ayuda para la comprensión del texto.

7. • A mediados del siglo XV, surgió un nuevo invento,
el cual recibió diferentes denominaciones, entre
las que figuran «sistema de impresión por tipos
móviles», «tipografía» e «imprenta».
• El primero en realizar un proceso de impresión por
tipos móviles de metal en Occidente fue el alemán
Johannes Gutenberg, que produjo sus primeros
impresos entre los años de 1448 y 1450. Cabe
destacar que aunque el desarrollo de este proceso
de impresión es principalmente europeo, se
produjo gracias a ciertos cambios ocurridos en la
Europa medieval:

8. Cambios en la Europa medieval,
que favorecieron la aparición
de la tipografía
• Las invasiones árabes a la península
hispánica, las cuales produjeron el
encuentro de dos culturas, cosa que
estimuló la producción de ideas en la
sociedad medieval europea. Gracias a este
encuentro, Europa tuvo los primeros
contactos con nuevos modos de pensar que
iban ligados a nuevas ciencias como el
álgebra, el sistema matemático árabe y
nuevos modelos científicos

9. • El progresivo intercambio comercial de Europa con
el lejano oriente trajo consigo nuevos materiales e
inventos como la brújula, el papel y la tinta, estos
dos últimos de suma importancia para el desarrollo
de los sistemas de impresión modernos, pues para
la época, en Europa, la producción editorial se
sustentaba en materias primas como la vitela (piel)
y tintas de origen mineral inadecuadas para
imprimir sobre papel.

10. • Al establecerse nuevas rutas comerciales, es casi
seguro que hubiesen llegado nuevas técnicas a
Europa, como los sistemas de reproducción
orientales entre los que se cuentan el grabado y la
impresión en serie con bloques de madera, muy
similar al sistema de impresión por tipos móviles,
pero que no se desarrolló de manera masiva en el
lejano oriente debido al sistema de escritura de
carácter pictográfico de estas culturas.

11. • Es así como Gutemberg adaptó una
prensa para sacarle el jugo a las uvas, y
fundió miles de tipos móviles en metal,
los cuales se podían adaptar en la
prensa por medio de una caja llamada
tipográfica.
• Lo único que se hacía a mano en el
impreso tipográfico, era el diseño de la
letra capital, y la aplicación de su color.

12. Litografía
• La Litografía es un procedimiento de
impresión, hoy casi en desuso salvo
para la obtención y duplicación de
obras artísticas.

13. Definición
• La técnica litográfica se basa en que
el agua rechaza las tintas grasas; las
zonas que imprimen y las que no
imprimen se encuentran en el mismo
nivel.

14. • En las técnicas manuales la formación de la
matriz consiste en la adhesión de las tintas
grasas y resinosas sobre el papel
litográfico. Con estas tintas se efectúa el
dibujo que se trata de reproducir, el cual
queda fijado mediante una solución de
ácido nítrico y goma arábiga. La adhesión
de la sustancia grasa produce un jabón
calcáreo o metálico insoluble que
constituye la base de señales de impresión

15. • Sobre las partes que no se imprimen, una
preparación especial determina la
formación de unas sales que se van con
agua , con lo cual, sobre el plano de la
matriz existen dos zonas contra puestas
gráficamente, que permiten la impresión,
previas las operaciones de entintado y
humidificación.
•

16. Piedra empleada para litografía.
(Motivo:fachada de la Universidad
de Princeton)

17. • Para cada color debe usarse una piedra distinta y,
evidentemente, el papel tendrá que pasar por la prensa
de imprimir tantas veces como tintas se empleen. En
los carteles impresos mediante el sistema litográfico,
tan frecuentes en la segunda mitad del siglo XIX y
primeras décadas del siglo XX, se utilizaban quince,
veinte o más tintas. Entre ellos son de destacar los que
anunciaban las corridas de toros, los de las Semana
Santa, y los diseñados durante la Guerra Civil española.

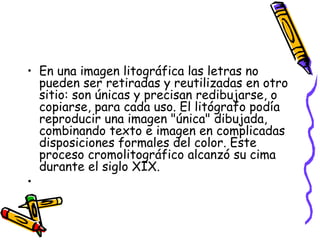

18. • En una imagen litográfica las letras no
pueden ser retiradas y reutilizadas en otro
sitio: son únicas y precisan redibujarse, o
copiarse, para cada uso. El litógrafo podía
reproducir una imagen "única" dibujada,
combinando texto e imagen en complicadas
disposiciones formales del color. Este
proceso cromolitográfico alcanzó su cima
durante el siglo XIX.
•

19. FASES IMPRESIÓN
LITOGRÁFICA:
• 1) Se traza el dibujo con el buril o el lápiz
litográfico sobre la piedra litográfica.
2) Se cubre la piedra con una fina película de
ácido nítrico y goma arábiga, que es rechazada
por las partes dibujadas.
3) Se entinta la piedra y solo las partes
dibujadas se impregnan con la tinta.
4) Se obtiene la litografía al presionar una hoja
de papel contra la piedra

20. Fase impresión litográfica

21. Prensa para litografía

22. Declive
• La mejora en los métodos del fotograbado
(el grabado de una imagen fotográfica en
una plancha metálica recubierta con una
capa sensible y "mordida" después con
ácido, obteniéndose así una imagen
impresora en relieve) amenazó la
supervivencia de la litografía, conduciendo
a su progresivo declive a partir de la
década de 1890.

24. • Asimismo, reciben el nombre de
litografía, además del sistema de
impresión, cada uno de los ejemplares
obtenidos por este procedimiento así
como el taller donde se realiza este
tipo de trabajos.

25. Fotolitografía
• La fotolitografía es un proceso de
impresión litográfico que utiliza una
imagen formada a través de medios
fotográficos.
• Los primeros esfuerzos destinados al
desarrollo de la fotolitografía fueron
realizados en 1822

26. • Este proceso se fue perfeccionando con el tiempo al utilizar
diferentes materiales como placas de zinc o aluminio, así
como emulsiones de gelatina y bicromato de potasio que,
bajo el efecto de la luz y del agua caliente, determinaban la
distribución de la tinta.
Denominada actualmente como "litografía offset", esta
técnica, en su versión moderna, consiste en imprimir una
imagen entintada sobre un cilindro de hule y luego
transferirla a papel o a otro material.
Este proceso en lugar de tinta utiliza luz para dibujar.

27. FOTOLITOGRAFÍA: Arte de fijar y
reproducir dibujos en piedra litográfica,
mediante la acción química de la luz
sobre sustancias convenientemente
preparadas

28. • Posteriormente, al parecer las rotativas se
comenzaron a emplear láminas flexibles de zinc o de
aluminio, y más recientemente de plástico, en
sustitución de las pesadas piedras litográficas. Con la
incorporación de la fotomecánica, dichas planchas
dejaron de ser dibujadas a mano, puesto que la
sensibilización de su superficie permitía exactas
reproducciones fotográficas. Aunque de forma
incorrecta, aún es frecuente denominar a las empresas
de Artes Gráficas, como Litografías.

29. Impresión en ofsett
• En 1846, el inglés Smart inventa una rotativa para la
impresión litográfica, en la que todo el proceso se
automatiza excepto para la entrada (alimentación) y
salida (retirada) del papel. Surge así la primera
imprenta de offset automática. Para ello se
utilizaban rodillos.
• La gran demanda en este período de grandes tiradas
de los periódicos existentes, llegando a superar
incluso la producción de libros, hizo posible el éxito
de las rotativas.
• La impresión en offset, es utilizada en la actualidad

30. • Las primeras manifestaciones de este sistema
de impresión, se pudieron ver en los juegos de
naipes y en imágenes religiosas. Por ser estos
los primeros diseños que se introdujeron en
una cultura iletrada, representaron la primera
manifestación de la democratización del arte
de la imprenta en Europa

31. Linotipia
• La linotipia (también conocido como linotipo) es la
máquina inventada por Ottmar Mergenthaler que
mecaniza el proceso de composición de un texto
para ser impreso.
• Antes de que se inventase la linotipia el proceso
de impresión era manual. Cada página de un
periódico o una publicación se componía a mano con
componedor y regleta. Sobre una regleta se iban
disponiendo las letras, o caracteres tipográficos
componiendo palabras, signos de puntuación y
espacios en blanco, que el operario debía de coger
de unos depósitos en los que se encontraban una
gran cantidad de caracteres clasificados por
orden

32. • Obviamente, existían distintos tipos de
tamaños para cada carácter y se elegían en
función de las características y énfasis del
mensaje. Por ejemplo, para componer los
titulares se usaba un tamaño mucho mayor
que para el cuerpo del texto. Exactamente
igual, a como se hace hoy en día, solo que el
procedimiento era completamente
artesanal y muy lento y tedioso.

33. • Con la linotipia, el proceso de composición se reducía
notablemente. El operador, pulsando la tecla
correspondiente ubicada en un teclado similar al de la
máquina de escribir seleccionaba un carácter tipográfico
determinado. Al pulsar la tecla, automáticamente la matriz o
molde de la letra particular quedaba libre y salía de un
depósito que se situaba en lo alto de la máquina.
Posteriormente, dicho molde descendía a un centro común,
en donde dicha letra, seguida de otras, formaban las
palabras y espaciados que el operador había seleccionado al
copiar el texto que tenía delante.

34. • Cuando una línea constituida por las
palabras y espacios correspondientes,
formada por estas matrices, quedaba
completa, pasaba automáticamente a
una caja de fundición, donde entraba
metal fundido y formaba un lingote
que constituía una línea de caracteres
de imprenta.

37. Técnica huecograbado
• El huecograbado o rotograbado es una técnica de impresión
en la cual las imágenes son transferidas al papel a partir de
una superficie cuyas depresiones contienen tinta, a
diferencia del grabado tipográfico, en el que la impresión se
realiza a partir de una superficie plana cuyas líneas
entintadas están en relieve.
• Este sistema de impresión es uno de los más
extendidos en la actualidad. Usado habitualmente en la
impresión de calidad de embalaje flexible y de edición la
forma impresora es una forma en bajo relieve.

38. Huecograbado

39. Autotipia. Inicios
• Breve historia:
• Nicéforo Niepce, francés (1765-1833), Luis Jacobo Daguerre,
francés (1789-1851), Enrique Fox Talbot, inglés (1800-1877),
estudiaron los procedimientos fotográficos: desde la toma,
pasando por el negativo hasta la copia final sobre papel.
Estos conocimientos se aprovecharon en la imprenta para sustituir
el trabajo de los dibujantes y grabadores en los tres
procedimientos para la reproducción de imágenes existentes en esa
época: la xilografía, el grabado en cobre y el dibujo sobre la piedra
litográfica, lográndose obtener matrices o clisés para la impresión
alrededor de 1850.
Los avances sucesivos dieron lugar a fines del siglo XIX, con la
aplicación de la trama, a la autotipia y a la impresión en colores,
por medio de la separación de los mismos, como veremos a
continuación.
•

40. EL CLISE PARA LA
IMPRESION
TIPOGRAFICA
• El clisé (o grabado) es la sustitución de un
taco xilográfico por una plancha metálica
sobre la cual se reproduce una imagen,
siguiendo las mismas etapas que una
fotografía blanco y negro: la toma, el
revelado del negativo y la copia sobre una
chapa de zinc de 2 a 4 mm de espesor, en
reemplazo del papel fotográfico

42. • Luego de la impresión, el grabado se limpiaba
cuidadosamente con un cepillo de cerda
humedecido con nafta, se secaba y se pintaba con
asfalto para evitar que la humedad lo oxidase.
Para volver a usarlo, se lo rociaba con nafta y se
quemaba para sacar el asfalto.
• La fabricación de los clisés y grabados se hicieron
manualmente hasta alrededor de 1950, cuando
comenzaron a usarse las máquinas automáticas
Dow y Chemco

44. Legada a la Autotipia.
• Autotipia: El entintado de las máquinas impresoras
es total y parejo sobre toda la superficie a
imprimir. Cuando se trata de un dibujo , es
imposible reproducir toda la escala de grises
desde el blanco al negro. Esto se solucionó con la
autotipia, que consiste en dividir el original en
puntos de diferentes tamaños, pero de igual
distancia entre los centros. En los tonos claros son
muy finos y van agrandándose en los medios tonos
y las grandes sombras, utilizando la trama.

45. Trama fotográfica
• Se compone de dos cristales grabados con
líneas paralelas, a igual distancia entre sí.
• El grosor de las rayas es igual a la distancia
entre ellas.
• Los cristales se pegan superpuestos en
ángulo recto, formando pequeños
cuadrados de igual tamaño.

46. Trama fotográfica
• Se compone de dos cristales grabados con
líneas paralelas, a igual distancia entre sí.
• Las tramas podían ser redondas o cuadradas,
en diferentes medidas, hasta un metro
cuadrado de superficie.
• La distancia entrelíneas marca el valor de la
trama y se mide en centímetros o pulgadas,
indicando la separación entre las líneas.
• Cuanto mayor sea la cantidad de líneas,
mejor será la definición de la imagen. La
determinación de esa magnitud, depende de
la calidad del papel a emplear.

47. Clisé original y tramado

48. AUTOTIPIAS PARA
IMPRESIONES EN COLOR
• De acuerdo a los colores a utilizar en la
impresión, las autotipías se denominan :
• Bicromía: dos colores; Tricromía : tres
colores y Citocromía: cuatro colores, más
otros especiales, de acuerdo a las
necesidades del original a reproducir.

49. Estereotipia.EL ESTEREO
Un clisè diferente.
• Las páginas de diarios y revistas se armaban en
formas tipográficas para su impresión en maquinas
planas.
• Al crearse las maquinas rotativas, esas formas
debían curvarse para adoptarlas al cilindro
impresor (tarea totalmente imposible) lo que llevó
a la creación del estéreo, consiste en una plancha
metálica, con todas las características de la
composición tipográfica y de clisés de trama
abierta -33 líneas por centímetro- para papel de
diarios.

51. • El paso siguiente era grabar en metal
la imagen del relieve de la matriz,
colocándola en una prensa vertical, en
la cual se vertía una aleación de plomo
y antimonio fundidos, que por presión
tomaba la forma de la misma, dándole
por terminado el proceso.
