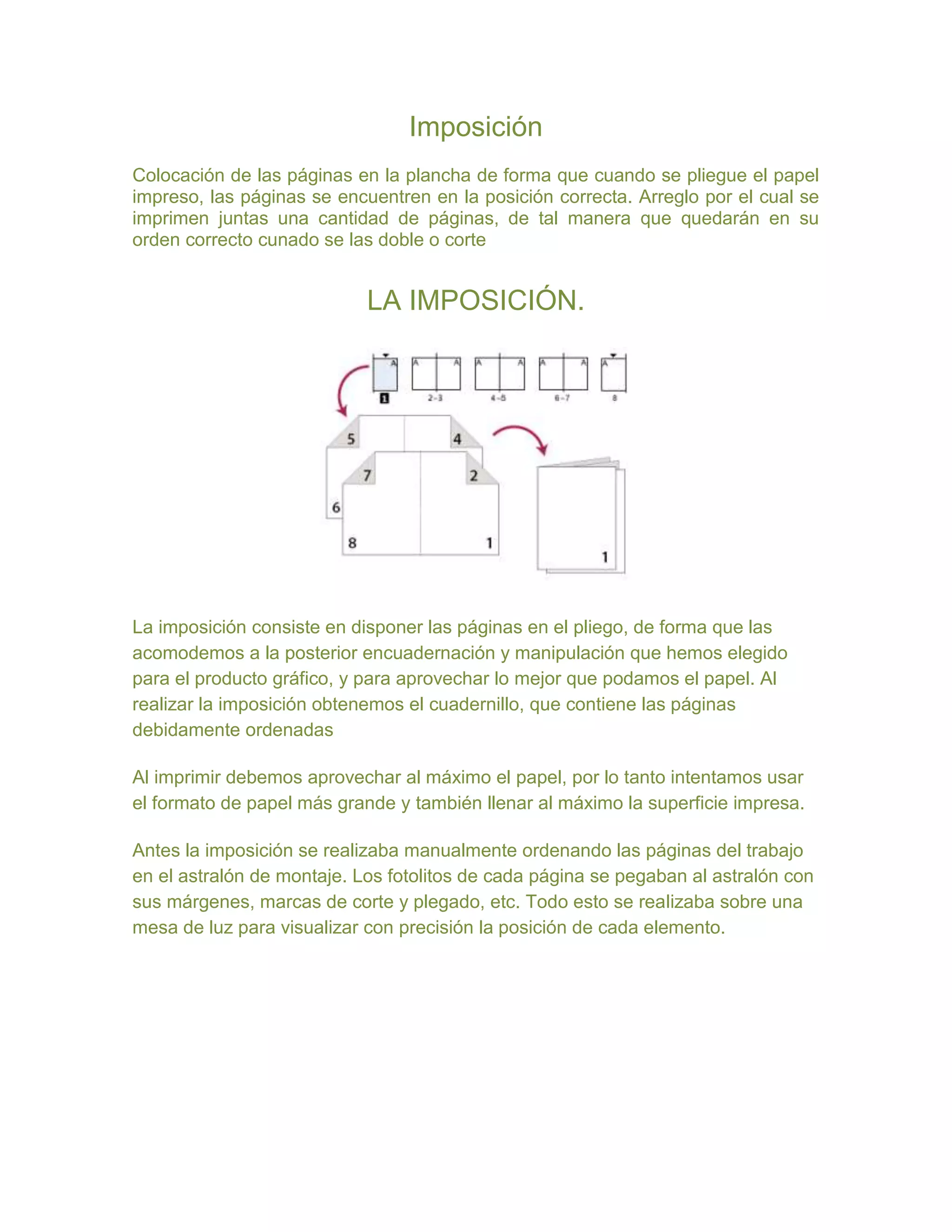

1. Imposición
Colocación de las páginas en la plancha de forma que cuando se pliegue el papel
impreso, las páginas se encuentren en la posición correcta. Arreglo por el cual se
imprimen juntas una cantidad de páginas, de tal manera que quedarán en su
orden correcto cunado se las doble o corte
LA IMPOSICIÓN.
La imposición consiste en disponer las páginas en el pliego, de forma que las
acomodemos a la posterior encuadernación y manipulación que hemos elegido
para el producto gráfico, y para aprovechar lo mejor que podamos el papel. Al
realizar la imposición obtenemos el cuadernillo, que contiene las páginas
debidamente ordenadas
Al imprimir debemos aprovechar al máximo el papel, por lo tanto intentamos usar
el formato de papel más grande y también llenar al máximo la superficie impresa.
Antes la imposición se realizaba manualmente ordenando las páginas del trabajo
en el astralón de montaje. Los fotolitos de cada página se pegaban al astralón con
sus márgenes, marcas de corte y plegado, etc. Todo esto se realizaba sobre una
mesa de luz para visualizar con precisión la posición de cada elemento.
2. Actualmente la imposición se realiza digitalmente utilizando distintos programas
informáticos o plugins, como pueden ser Preps (de Kodak) o Quark ALAP Imposer
Pro.
Hay varios elementos que forman parte de la imposición y que determinan cómo
será: el número de pliegos y su formato, los blancos en el pliego (blanco de
pinzas), el número de páginas y su formato, las marcas de corte, las marcas de
plegado, la tira de control, cómo voltearemos el papel en la máquina y si
realizaremos alzado o embuchado.
Hay distintos tipos de imposición, aquí muestro algunos ejemplos:
3. Las tintas con las que vamos a imprimir también influyen en la imposición, ya que
si no vamos a imprimir todas las páginas con los mismos colores, puede ser más
económico dividir la impresión en varias máquinas. En una máquina todas las
páginas que estén impresas; por ejemplo, a una sola tinta, y en otra máquina el
resto de páginas. Haciendo esto ahorramos dinero ya que el coste por hora de una
máquina de 1 cuerpo es mucho menor que el de una máquina de 4 colores.
En este vídeo podemos ver cómo hacer una imposición digital (por medio de
Preps) de un trabajo de 32 páginas grapado.
CTP
tecnología para las artes gráficas que emplea computadores para imprimir
directamente las planchas de impresión offset o flexografía; sin utilizar películas
(negativos o positivos). El proceso "automático" reemplazo a la fotomecánica para
obtener las planchas.
El CTP es un proceso digital, mientras que su antecesora, la fotomecánica era una
técnica basaba en un proceso químico. El término CTP traduce al español “ del
computador a la plancha “ también llamado “ directo a plancha “.
El CTP utiliza dos tecnologías: la violeta, donde un láser de color violáceo quema
la superficie de la plancha. La segunda es la térmica o termal.
4. Se pueden establecer tres tipos distintos de CTP
1. De tambor externo: La placa se coloca en un tambor que esta a la vista (muy
usado en CtP térmicos que no necesitan protección a la luz, estos CtP son
manuales y un operario debe poner y sacar cada placa y luego ingresarlas en el
revelador.
2. De tambor interno: El método más comun actualmente. La placa ingresa a
dentro del CtP donde es filmada, ideal para los CtP con láser violeta. Ocupan poco
espacio y además incluyen la posibilidad de incorporar el revelador y hasta un
cargador de placas automático para que el proceso de la placa sea
completamente automatizado. Tambor interno, en ambiente con luz amarilla. La
emulsión en este caso es puesta mirando hacia abajo.
3. De cama plana: Los más usados en grandes imprentas. La placa se filma
derecha y el láser es el que se mueve. Es muy usado en imprentas que necesitan
mucha cantidad de placas en poco tiempo.
Así mismo se pueden diferenciar dos tipos de planchas distintas:
1. De base metálica: Se caracterizan por su alta durabilidad. Pueden imprimir más
de un millón y medio de tirajes. Se dividen en tres variedades ( térmicas, de luz
visible y ultravioleta ). La diferencia entre estas es la fuente de energía que se
utiliza exponerlas. Este tipo de planchas son las más aceptadas en la actualidad.
5. 2. De base de poliéster: Son planchas más económicas y de fácil implementación.
pero igualmente más delicadas, por lo cual permiten menos tirajes ( menos de
20.000 ).
Ventajas de CTP
1.- Las planchas ctp se registra de forma precisa, por lo que no requiere de pines
de registro como con las películas.
2.- Utiliza trama estocástica, que permite reproducciones de medios tonos y
tramas de mayor calidad.
3.- El registro es perfecto, lo que garantiza una reproducción correcta del color.
Hoy ya esta acuñado el término Computer to Print "CTPrint" del computador al
producto impreso, en este proceso la imagen latente a imprimir es enviada por el
computador y generada en cada unidad de la prensa y en cada rotación del
cilindro impresor. Cada impresión puede ser distinta, ya que es posible con esta
tecnología mesclar bases de datos para la personalización en texto e imagen.
Computer to Film ( CTF )
es un flujo de trabajo de impresión que implica la impresión desde un ordenador,
directamente a la película .Esta película se graba en una placa litográfica, usando
una grabadora de placa . La placa se puso luego en una impresión offset de
prensa para hacer un producto (generalmente miles de copias). Este proceso
requiere de un medio ambiente limpio, los trabajadores calificados, y un sistema /
flujo de trabajo de pruebas bien pensado para maximizar la calidad.
CTF está siendo reemplazada por la más avanzada CTP (Computer to
Plate) tecnología
Funcionamiento de un CtP
Los equipos de pre impresión llamados CTP, COMPUTER TO PLATE o también
PLATESETTERS , producen separaciones de color directamente sobre una
plancha offset, mediante la acción de haces de luz láser. De esta manera se evita
el uso de película y el insolado de planchas, disminuyendo tiempos y costos de
preimpresión y obteniendo una considerable mejora en la calidad de los impresos.
Existen 2 tecnologías principales y bien diferenciadas : TERMICA y VIOLETA
CTPela
6. Tecnología térmica
Los CTP Térmicos utilizan varios haces de luz láser infraroja (830 nm) para
exponer sobre una plancha offset con emulsión sensible al calor de esa radiación
trabajos con diferentes resoluciones, lineaturas y tipos de punto. La mayoría son
de "Tambor Externo" , es decir que la plancha se monta sobre la cara externa de
un tambor que gira a velocidades del orden de las 200 rpm mientras el cabezal
láser se mueve a lo largo del tambor exponiendo con todos sus haces de luz laser
toda el área de la plancha. La tecnología CTP Térmica fue la que primero se
desarrolló (1995) , es la de mayor calidad y estabilidad por lo que es la más
recomendada para impresión comercial. Se trabaja en ambientes con "luz día" ya
que las Planchas Offset Térmicas no son sensibles a la luz blanca. El revelado de
las planchas offset térmicas es muy similar al de las convencionales, pudiendo
incluso utilizarse Procesadoras convencionales para el revelado de las mismas.
Existen en el mercado Planchas Offset Térmicas con proceso sin productos
químicos, que se revelan directamente con agua.
TECNOLOGIA VIOLETA
Los CTP Violetas utilizan un único haz de luz láser violeta (410 nm) para exponer
sobre una plancha offset con emulsión sensible a esa radiación trabajos con
diferentes resoluciones, lineaturas y tipos de punto. Como sus antecesores, las
Filmadoras (también llamadas Filmsetters o Imagesetters) que exponían sobre
una película fotográfica mediante un laser, los CTP Violetas son de "Tambor
Interno" o "Capstan" (de cama plana) . En el primer caso la plancha se monta
sobre la cara interna de un tambor fijo. Luego, el cabezal de exposición se mueve
en forma transversal, mientras el haz de luz laser barre la plancha mediante un
sistema compuesto por un espejo montado en el eje de un spinmotor que gira a
velocidades del orden de las 30.000 a 50.000 revoluciones por minuto, de esta
forma toda el área de la plancha es expuesta. En el caso "Capstan" o "de cama
plana" , el sistema es muy similar solo que la plancha se deposita sobre una
superficie plana y se mueve mientras el sistema Láser-Spinmotor la barre. Son
equipos de mayor productividad que los Térmicos, pero la calidad de preimpresión
es más dependientes de las variables del proceso de revelado. Por lo que son
más recomendados para impresión de periódicos, aunque también son utilizados,
con resultados aceptables para impresión comercial, por pequeños y medianos
impresores. Se debe trabajar en ambientes con "luz amarilla" ya que las Planchas
Offset Violetas son sensibles a la luz blanca. También existen en el mercado
Planchas Offset Violetas con proceso sin productos químicos, que se revelan
directamente con agua. Tanto el proceso de estas últimas como el de aquellas que
utilizan productos químicos necesita de un precalentado de las mismas para
estabilizar y endurecer la imagen de impresión , por lo que se utilizan
Procesadoras especialmente diseñadas para revelar este tipo de planchas.
Para automatizar aún más el CtP se puede incorporar el revelador junto al CtP
para que al ser expuesta la placa sea automáticamente revelada sin la
intervención de un operador. Y hasta existen cargadores de placas, donde se
7. incorporan cientos de placas de distintos tamaños y luego el computador
seleccionará el indicado para el trabajo. En el caso del revelador hay dos tipos:
unos del tamaño de la pinza de la placa (ejemplo: 1030mm) y otros del tamaño del
alto de la placa (ejemplo: 770mm), estos últimos son los más vendidos pues
cuestan menos pero los primeros son más usados para los CtP que filman al doble
de velocidad (existen CtP con dos láser para reducir los tiempos a la mitad).
La placa al ingresar al CtP es ajustada para que quede perfectamente derecha y la
imagen filmada este siempre en el mismo lugar. El CtP emplea unos espejos que
direccionan un rayo láser para copiar las placas, grabando sobre positivo; es decir,
el láser golpea las superficies donde no hay imagen, creando puntos perfectos
donde sí hay imagen. Luego, la placa es pasada por un químico revelador que
remueve las áreas expuestas al láser, también se usa agua para remover el
químico revelador y luego se incorpora un químico fijador que además engoma a
la placa para evitar su oxidación y luego la placa queda lista para usar. Procesos
adicionales como el horneado se pueden usar para extender la vida útil de la
placa.
PROCEDIMIENTO DEL CTP
Las planchas copiadas en CTP Center son planchas térmicas positivas para
grabación en equipos CTP IPAGSA ARTE IP-21.
Estas son planchas con sensibilidad al diodo láser infrarrojo, para medias-largas
tiradas.
A continuación, detallamos los productos químicos recomendados para las
planchas IPAGSA ARTE IP-21.
La utilización de productos IPAGSA:
- PH System Plus - 01 - aditivo para el agua de mojado, estabilizador del pH.
- GUM F-520 - Goma y solvente especial para el archivo de planchas térmicas
positivas.
- Cleaner A-561 -
Limpiador - Activador para planchas térmicas positivas
GLOSARIO
(Computer to plate, del ordenador a la plancha). Utiliza la información digital,
similar a la anterior, pero directamente a plancha.
ALTA RESOLUCIÓN: Se define como alta resolución a la pantalla o imagen de alta
calidad. Está basada en el número de píxeles (puntos) que se utilizan para crear y formar
una imagen en la pantalla. Cuanto mayor sea el número de píxeles, mayor será la
resolución de un dispositivo.
8. El concepto de alta resolución se ha ido adaptando, con el tiempo, a los avances
tecnológicos. Los 800x600 píxeles de hace sólo unos años han quedado muy atrás. Con
la aparición de las pantallas LCD y LED, por una parte, y la televisión de Alta Definición
(HD) por otra, las tarjetas gráficas han aumentado también su resolución.
En 2011, por ejemplo, ya era habitual que los monitores tuviesen la misma resolución que
los televisores, es decir, 1920x1080 píxeles
BOCETO: Un boceto o esbozo es un dibujo hecho de forma esquemática y sin
preocuparse de los detalles o terminaciones para representar una idea, un lugar,
una persona, un aparato o cuaquier cosa en general.
El boceto suele ser un apunte rápido de un dibujo, idea o esquema que se
desarrollará en el futuro de forma más compleja. También se usa para apoyar una
explicación rápida de un concepto o situación.
El boceto cumple diversas funciones. Una de ellas es la realización de un estudio
para otro tipo de trabajo, como la escultura o la pintura mural, en la que se suelen
realizar los dibujos previos que luego se pasan a la pared pinchando a lo largo de
las líneas del boceto, de manera que se obtiene, ya en el muro, un dibujo a puntos
que se completa uniéndolos para reproducir el dibujo a línea.
El boceto sirve también para diseñar nuevas formas o composiciones, así como
para crear figuras o espacios imaginarios. Picasso realizó numerosos estudios
rápidos en los que combinaba infinidad de variaciones de una misma forma, que
luego aparecerían en sus cuadros.
También se consideran bocetos los dibujos detallados que copian formas de la
naturaleza o de otras obras de arte con el fin de estudiar su estructura o
composición.
CAPACIDAD DE IMAGENES: Se llama "Capacidad de imágenes" a la cantidad de
fotografías que puede almacenar una cámara digital en función del espacio de
memoria del que dispone el soporte de almacenamiento que lleva incorporado.
Cuanta más resolución tenga la imagen captada más espacio de memoria
ocupará.
DISEÑO:Llamamos diseño al proceso de disponer, estructurar y conformar un
objeto o conjunto de información para que cumpla un cometido conforme a los
medios disponibles para cumplirlo.
El diseño gráfico es, según esto, disponer, estructurar y dar forma a un conjunto
de objetos gráficos e informaciones para que el resultado cumpla un fin concreto.
En este sentido, el diseño es una operación utilitaria, destinada a un fin. No es una
operación 'para si misma'.
Por su naturaleza misma, el proceso de diseñar, de 'crear' un diseño necesita
procedimientos propios de la creación artística, ya que también debe expresar
cosas por medio de lenguajes no reglamentados (donde 'A' no tiene significados
concretos sino aquellos que el diseñador intenta asignarles). Por eso, diseño y
arte están muy cercanos, aunque no sean necesariamente una misma cosa y, a
veces, el diseño pueda alcanzar la categoría de arte.
9. FUENTES TIPOGRAFICAS:En autoedición, los términos tipografía y fuentes a
menudo se confunden como sinónimos. Sin embargo, la tipografía es el diseño de
caracteres unificados por propiedades visuales uniformes, mientras que la fuente
es el juego completo de caracteres en cualquier diseño, cuerpo y estilo.
Estos caracteres incluyen letras en caja alta y baja, numerales, versalitas,
fracciones, ligaduras (dos o más caracteres unidos entre sí formando una sola
unidad), puntuación, signos matemáticos, acentos, símbolos monetarios y
grafismos (adornos variados y florituras diseñados para su uso en las fuentes)
entre otros.
Aunque, para autoedición, la totalidad de los caracteres citados suelen estar en las
fuentes denominadas «expert».
TEXTURA:
L
a textura es el carácter táctil de una superficie.
La textura es una cualidad que tienen las superficies de los objetos. Puede ser
captada mediante el sentido del tacto, es decir, provoca sensaciones táctiles.
