El documento resume los conceptos básicos de la instalación eléctrica doméstica, incluyendo la acometida, la caja general de protección, los cables eléctricos, el circuito de toma de tierra, el cuadro de contadores, la línea individual, la caja general de protección y mando, el interruptor de control de potencia, el interruptor diferencial y el pequeño interruptor automático. Explica brevemente cada uno de estos elementos y su función dentro de la instalación eléctrica de una vivienda.

1. TECNOLOGÍA
Marina Marqués Ledesma
María Carballo Meléndez
4ºA
Noviembre
2013

2. ÍNDICE
•
•
•
•
•
•
•
•
•
•
•
La acometida.
Caja general de protección.
Cables eléctricos.
Circuito de toma de tierra.
Cuadro de contadores.
Línea individual.
Caja general de protección y mando.
Interruptor de control potencia (ICP).
Interruptor diferencial (ID).
Pequeño interruptor automático (PIAS).
Energía consumida.

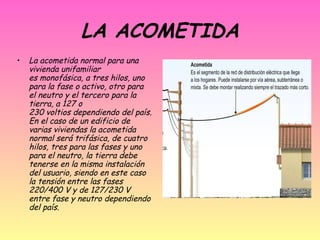

3. LA ACOMETIDA
•
La acometida normal para una
vivienda unifamiliar
es monofásica, a tres hilos, uno
para la fase o activo, otro para
el neutro y el tercero para la
tierra, a 127 o
230 voltios dependiendo del país.
En el caso de un edificio de
varias viviendas la acometida
normal será trifásica, de cuatro
hilos, tres para las fases y uno
para el neutro, la tierra debe
tenerse en la misma instalación
del usuario, siendo en este caso
la tensión entre las fases
220/400 V y de 127/230 V
entre fase y neutro dependiendo
del país.

4. CAJA GENERAL DE
PROTECCIÓN
• La caja general de
protección (CGP). En
su interior hay un
fusible que protege a
la instalación del
edificio y permite
desconectarla de la
red (quitando el
fusible).

5. CABLES ELÉCTRICOS
•
La electricidad se distribuye por
la vivienda mediante cables
eléctricos. Hay tres tipos de
cables eléctricos, cada uno con
una función diferente, que se
pueden diferenciar por su color.
El cable fase, de color negro,
marrón o gris, es el que
transporta la electricidad. El
cable neutro, de color azul, es el
cable de retorno de la
electricidad. El tercer tipo el la
toma de tierra, con franjas de
color verde y amarillo. Es el
cable que conecta el circuito
eléctrico a tierra, protegiendo a
las personas de posibles fugas
de corriente.

6. CIRCUITO DE TOMA DE
TIERRA
• La toma de tierra es un
elemento más de seguridad
de la instalación eléctrica.
Consiste en una piqueta
metálica clavada en el suelo
que está conectada con todos
los enchufes a través del
cable de color verde y
amarillo. La toma de tierra es
un circuito con una
resistencia al paso de la
corriente muy pequeña, por lo
que la corriente eléctrica
circula fácilmente a través
de ella. Deben conectarse a
la toma de tierra los aparatos
que tienen carcasa metálica,
como la lavadora de la
animación.

7. CUADRO DE CONTADORES
•
Un contador es
un circuito
secuencial construido a
partir
de biestables y puertas
lógicas capaz de realizar
el cómputo de
los impulsos que recibe
en la entrada destinada
a tal efecto, almacenar
datos o actuar como
divisor de frecuencia.

8. LÍNEA INDIVIDUAL
• La línea que va del
contador propio al
cuadro general de
protección que hay en
nuestra vivienda.

9. CAJA GENERAL DE
PROTECCIÓN Y MANDO.
• Los mecanismos de
mando y protección se
alojan en el cuadro
general de mando y
protección en donde se
montan todos los
elementos de seguridad,
protección y control, y
que marcan
el comienzo de la
instalación interior.

10. INTERRUPTOR DE CONTROL
DE POTENCIA (ICP)
• Su función es limitar
el consumo de
corriente por parte
del abonado. Si la
cantidad de
corriente está
gastando la vivienda
supera un
determinado valor, el
ICP`` salta´´ y
corta el suministro.

11. INTERRUPTOR DIFERENCIAL
(ID)
• El interruptor
diferencial, protege a
las personas de posibles
descargas eléctricas.
Recibe este nombre
porque comprueba
continuamente la
diferencia entre la
electricidad que entra a
la casa y la que sale.

12. PEQUEÑO INTERRUPTOR
AUTOMÁTICO (PIAS)
• Un PIA (Pequeño Interruptor
Automático), es un
dispositivo que se emplean
para la protección de los
circuitos eléctricos, contra
cortocircuitos y sobrecargas
en sustitución de los fusibles,
ya que tienen la ventaja de
que no hay que reponerlos,
cuando desconectan debido a
una sobrecarga o un
cortocircuito, se rearman de
nuevo y siguen funcionando.

13. CIRCUITOS QUE ALIMENTA
LOS (PIAS)
• Cada circuito
alimenta una zona de
la casa.
• En este ejemplo
grafico tenemos 6
circuitos.

14. ENERGIA CONSUMIDA
• El precio del kw vale
0´15€.
• Una plancha de 800
kw conectada 1´5
horas vale 0´18€.
• Un televisor de 200
kw conectado 5
horas vale 0´15€.
