Este documento resume los principales componentes de una instalación eléctrica doméstica, incluyendo la acometida, la caja general de protección, los cables eléctricos, el circuito de toma de tierra, el cuadro de contadores, la línea individual, el cuadro general de protección y mando con sus interruptores diferenciales, de control de potencia y automáticos, y finalmente explica cómo calcular la energía consumida.

1. TRABAJO DE
TECNOLOGÍA
MANUEL BOSCO
MARTÍNEZ CALVO
4ºB

2. ÍNDICE











La acometida.
Caja general de protección.
Cables eléctricos.
Circuito de toma de tierra.
Cuadro de contadores.
Línea individual.
Caja general de protección y mando.
Interruptor de control potencia (ICP).
Interruptor diferencial (ID).
Pequeño interruptor automático (PIAS).
Energía consumida.

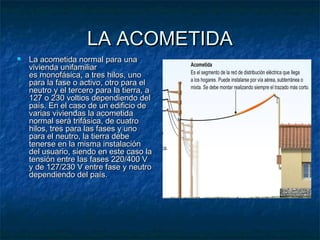

3. LA ACOMETIDA

La acometida normal para una
vivienda unifamiliar
es monofásica, a tres hilos, uno
para la fase o activo, otro para el
neutro y el tercero para la tierra, a
127 o 230 voltios dependiendo del
país. En el caso de un edificio de
varias viviendas la acometida
normal será trifásica, de cuatro
hilos, tres para las fases y uno
para el neutro, la tierra debe
tenerse en la misma instalación
del usuario, siendo en este caso la
tensión entre las fases 220/400 V
y de 127/230 V entre fase y neutro
dependiendo del país.

4. CAJA GENERAL DE
PROTECCIÓN

La caja general de
protección (CGP). En
su interior hay un
fusible que protege a
la instalación del
edificio y permite
desconectarla de la
red (quitando el
fusible).

5. CABLES ELÉCTRICOS

La electricidad se distribuye por la
vivienda mediante cables
eléctricos. Hay tres tipos de
cables eléctricos, cada uno con
una función diferente, que se
pueden diferenciar por su color. El
cable fase, de color negro, marrón
o gris, es el que transporta la
electricidad. El cable neutro, de
color azul, es el cable de retorno
de la electricidad. El tercer tipo el
la toma de tierra, con franjas de
color verde y amarillo. Es el cable
que conecta el circuito eléctrico a
tierra, protegiendo a las personas
de posibles fugas de corriente.

6. CIRCUITO DE TOMA DE
TIERRA

La toma de tierra es un elemento
más de seguridad de la instalación
eléctrica. Consiste en una piqueta
metálica clavada en el suelo que
está conectada con todos los
enchufes a través del cable de
color verde y amarillo. La toma de
tierra es un circuito con una
resistencia al paso de la corriente
muy pequeña, por lo que la
corriente eléctrica circula
fácilmente a través de ella. Deben
conectarse a la toma de tierra los
aparatos que tienen carcasa
metálica, como la lavadora de la
animación.

7. CUADRO DE CONTADORES


El vatihorímetro , watthorímetro,
contador eléctrico, contador de
luz o medidor de consumo
eléctrico es un dispositivo que
mide el consumo de energía
eléctrica de un circuito o un
servicio eléctrico, siendo esta la
aplicación usual.
Existen medidores
electromecánicos y electrónicos.
Los medidores electromecánicos
utilizan bobinados de corriente y
de tensión para crear corrientes
parásitas en un disco que, bajo la
influencia de los campos
magnéticos, produce un giro que
mueve las agujas de la carátula.
Los medidores electrónicos
utilizan convertidores analógicodigitales para hacer la conversión.

8. LÍNEA INDIVIDUAL

La línea que va del
contador propio al cuadro
general de protección
que hay en nuestra
vivienda.

9. CAJA GENERAL DE
PROTECCIÓN Y MANDO.

Los mecanismos de mando y
protección se alojan en el
cuadro general de mando y
protección en donde se
montan todos los elementos
de seguridad, protección y
control, y que marcan
el comienzo de la instalación
interior. Los mecanismos son:
PIA, ICP, Y el diferencial o (ID)

10. INTERRUPTOR DE CONTROL DE
POTENCIA (ICP)

Su función es limitar
el consumo de
corriente por parte del
abonado. Si la
cantidad de corriente
está gastando la
vivienda supera un
determinado valor, el
ICP`` salta´´ y corta el
suministro.

11. INTERRUPTOR DIFERENCIAL
(ID)

El interruptor diferencial,
protege a las personas
de posibles descargas
eléctricas. Recibe este
nombre porque
comprueba
continuamente la
diferencia entre la
electricidad que entra a la
casa y la que sale.

12. PEQUEÑO INTERRUPTOR
AUTOMÁTICO (PIAS)

Un PIA (Pequeño Interruptor
Automático), es un dispositivo
que se emplean para la
protección de los circuitos
eléctricos, contra cortocircuitos
y sobrecargas en sustitución
de los fusibles, ya que tienen
la ventaja de que no hay que
reponerlos, cuando
desconectan debido a una
sobrecarga o un cortocircuito,
se rearman de nuevo y siguen
funcionando.

13. CIRCUITOS QUE ALIMENTA LOS
(PIAS)


Cada circuito
alimenta una zona de
la casa.
Salta si supera los
amperios señalados.

14. ENERGIA CONSUMIDA



El precio del kw vale 0´15€.
Una plancha de 80w=0.8kw
conectada 1´5 horas vale 0
´18€.(Formula: Consumo en
Kw por horas del dia por
precio del Kw)
Un televisor de 20w=0.2kw
conectado 5 horas vale 0´15€.
(Formula: Consumo en Kw por
horas del dia por precio del
Kw)
