Los elementos de protección de un sistema de cómputo incluyen interruptores, disyuntores magnéticos y térmicos, tomacorrientes y estabilizadores o reguladores de voltaje. Estos dispositivos protegen los circuitos eléctricos de sobrecargas, cortocircuitos y variaciones de voltaje para prevenir daños en el equipo. Los UPS también proveen una fuente de alimentación ininterrumpida mediante baterías para equipos críticos durante los apagones.

1. ELEMENTOS DE PROTECCIÓN DE UN SISTEMA DE CÓMPUTO

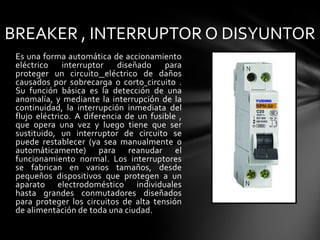

2. BREAKER , INTERRUPTOR O DISYUNTOR Es una forma automática de accionamiento eléctrico interruptor diseñado para proteger un circuitoeléctrico de daños causados por sobrecarga o cortocircuito . Su función básica es la detección de una anomalía, y mediante la interrupción de la continuidad, la interrupción inmediata del flujo eléctrico. A diferencia de un fusible , que opera una vez y luego tiene que ser sustituido, un interruptor de circuito se puede restablecer (ya sea manualmente o automáticamente) para reanudar el funcionamiento normal. Los interruptores se fabrican en varios tamaños, desde pequeños dispositivos que protegen a un aparato electrodoméstico individuales hasta grandes conmutadores diseñados para proteger los circuitos de alta tensión de alimentación de toda una ciudad.

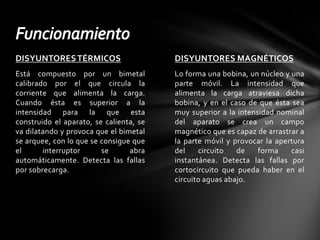

3. DISYUNTORES MAGNÉTICOS Lo forma una bobina, un núcleo y una parte móvil. La intensidad que alimenta la carga atraviesa dicha bobina, y en el caso de que ésta sea muy superior a la intensidad nominal del aparato se crea un campo magnético que es capaz de arrastrar a la parte móvil y provocar la apertura del circuito de forma casi instantánea. Detecta las fallas por cortocircuito que pueda haber en el circuito aguas abajo. DISYUNTORES TÉRMICOS Está compuesto por un bimetal calibrado por el que circula la corriente que alimenta la carga. Cuando ésta es superior a la intensidad para la que esta construido el aparato, se calienta, se va dilatando y provoca que el bimetal se arquee, con lo que se consigue que el interruptor se abra automáticamente. Detecta las fallas por sobrecarga. Funcionamiento

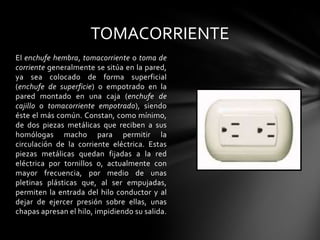

4. TOMACORRIENTE El enchufe hembra, tomacorriente o toma de corriente generalmente se sitúa en la pared, ya sea colocado de forma superficial (enchufe de superficie) o empotrado en la pared montado en una caja (enchufe de cajillo o tomacorriente empotrado), siendo éste el más común. Constan, como mínimo, de dos piezas metálicas que reciben a sus homólogas macho para permitir la circulación de la corriente eléctrica. Estas piezas metálicas quedan fijadas a la redeléctrica por tornillos o, actualmente con mayor frecuencia, por medio de unas pletinas plásticas que, al ser empujadas, permiten la entrada del hilo conductor y al dejar de ejercer presión sobre ellas, unas chapas apresan el hilo, impidiendo su salida.

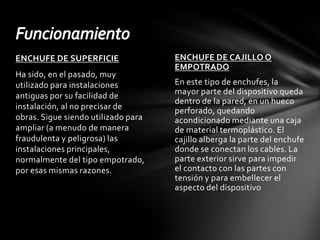

5. ENCHUFE DE CAJILLO O EMPOTRADO En este tipo de enchufes, la mayor parte del dispositivo queda dentro de la pared, en un hueco perforado, quedando acondicionado mediante una caja de material termoplástico. El cajillo alberga la parte del enchufe donde se conectan los cables. La parte exterior sirve para impedir el contacto con las partes con tensión y para embellecer el aspecto del dispositivo ENCHUFE DE SUPERFICIE Ha sido, en el pasado, muy utilizado para instalaciones antiguas por su facilidad de instalación, al no precisar de obras. Sigue siendo utilizado para ampliar (a menudo de manera fraudulenta y peligrosa) las instalaciones principales, normalmente del tipo empotrado, por esas mismas razones. Funcionamiento

6. ESTABILIZADOR O REGULADOR DE VOLTAJE Es un equipo eléctrico que acepta una tensión eléctrica de voltaje variable a la entrada, dentro de un parámetro predeterminado y mantiene a la salida una tensión constante (regulada). Existen diversos tipos de reguladores de voltaje, los más comunes son de dos tipos: para uso doméstico o industrial. Los primeros son utilizados en su mayoría para proteger equipo de cómputo, video, o electrodomésticos. Los segundos protegen instalaciones eléctricas completas, aparatos o equipo eléctrico sofisticado, fabricas, entre otros. El costo de un regulador de voltaje estará determinado en la mayoría de los casos por su calidad y vida útil en funcionamiento continuo.

7. 2º Los reguladores electrónicos Basan su regulación en un control electrónico, pueden llevar microprocesador para regular o simplemente un circuito de control que detecta las variaciones del voltaje y hace la corrección a través de relevadores para regular la tensión. Su tiempo de respuesta y velocidad de regulación son muy rápidos además de ser económicos en comparación a los otros tipos. Su diseño propicia que se desconecten para auto protegerse en condiciones extremas de alta y baja tensión, son muy eficientes ya que mientras la línea comercial se encuentre normal dejan pasar el voltaje hacia la carga, solo se activa la regulación al momento de presentarse alguna anomalía, en la mayoría de los casos solo ofrecen regulación en la fase y no en la línea de neutro, se auto protegen utilizando varistores a la salida para provocar un corto circuito y activar su fusible. 1º Los reguladores electromecánicos Basan su principio de funcionamiento en un auto transformador de columna, sobre la cual se dispone un cursor accionado por un servomotor, que en su recorrido suma o resta espiras. Este movimiento de auto ajuste es controlado por un comando electrónico, que se activa cada vez que la tensión de salida se desvía de su valor de calibración, ajustándose automáticamente y con ello mantiene permanentemente la tensión de salida estable. Clasificación

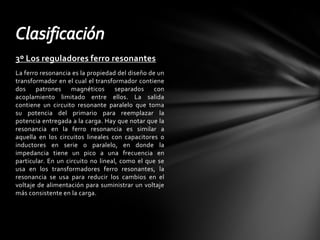

8. 3º Los reguladores ferro resonantes La ferro resonancia es la propiedad del diseño de un transformador en el cual el transformador contiene dos patrones magnéticos separados con acoplamiento limitado entre ellos. La salida contiene un circuito resonante paralelo que toma su potencia del primario para reemplazar la potencia entregada a la carga. Hay que notar que la resonancia en la ferro resonancia es similar a aquella en los circuitos lineales con capacitores o inductores en serie o paralelo, en donde la impedancia tiene un pico a una frecuencia en particular. En un circuito no lineal, como el que se usa en los transformadores ferro resonantes, la resonancia se usa para reducir los cambios en el voltaje de alimentación para suministrar un voltaje más consistente en la carga. Clasificación

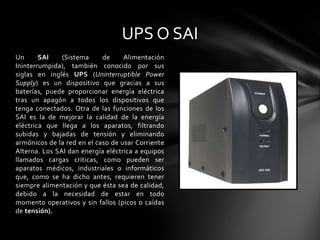

9. UPS O SAI Un SAI (Sistema de Alimentación Ininterrumpida), también conocido por sus siglas en inglés UPS (Uninterruptible Power Supply) es un dispositivo que gracias a sus baterías, puede proporcionar energía eléctrica tras un apagón a todos los dispositivos que tenga conectados. Otra de las funciones de los SAI es la de mejorar la calidad de la energía eléctrica que llega a los aparatos, filtrando subidas y bajadas de tensión y eliminando armónicos de la red en el caso de usar Corriente Alterna. Los SAI dan energía eléctrica a equipos llamados cargas críticas, como pueden ser aparatos médicos, industriales o informáticos que, como se ha dicho antes, requieren tener siempre alimentación y que ésta sea de calidad, debido a la necesidad de estar en todo momento operativos y sin fallos (picos o caídas de tensión).
