1. PROGRAMA NACIONAL DE FORMACIÓN EN INFORMÁTICA
Sistemas de Información Geografica
Sistemas de Teledetección
Integrantes:
Profesor:
Eduardo Lobo
Juan Cisneros Fanny Carrero
Royman Palacios
Mayo 2011

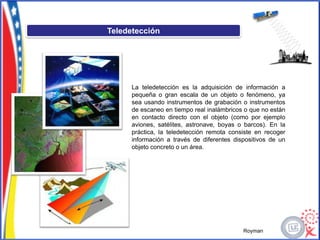

2. Teledetección
La teledetección es la adquisición de información a
pequeña o gran escala de un objeto o fenómeno, ya
sea usando instrumentos de grabación o instrumentos
de escaneo en tiempo real inalámbricos o que no están
en contacto directo con el objeto (como por ejemplo
aviones, satélites, astronave, boyas o barcos). En la
práctica, la teledetección remota consiste en recoger
información a través de diferentes dispositivos de un
objeto concreto o un área.
Royman

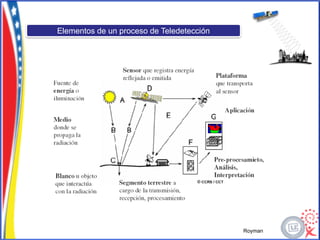

3. Elementos de un proceso de Teledetección
Royman

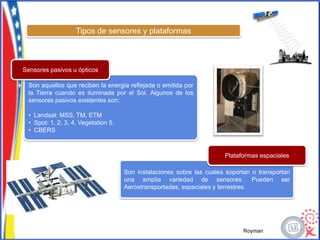

4. Tipos de sensores y plataformas
Sensores pasivos u ópticos
Son aquellos que reciben la energía reflejada o emitida por
la Tierra cuando es iluminada por el Sol. Algunos de los
sensores pasivos existentes son:
• Landsat: MSS, TM, ETM
• Spot: 1, 2, 3, 4, Vegetation 5.
• CBERS
Plataformas espaciales
Son instalaciones sobre las cuales soportan o transportan
una amplia variedad de sensores. Pueden ser
Aerostransportadas, espaciales y terrestres.
Royman

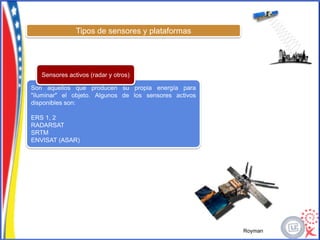

5. Tipos de sensores y plataformas
Sensores activos (radar y otros)
Son aquellos que producen su propia energía para
"iluminar" el objeto. Algunos de los sensores activos
disponibles son:
ERS 1, 2
RADARSAT
SRTM
ENVISAT (ASAR)
Royman

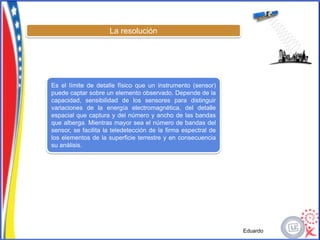

6. La resolución
Es el límite de detalle físico que un instrumento (sensor)
puede captar sobre un elemento observado. Depende de la
capacidad, sensibilidad de los sensores para distinguir
variaciones de la energía electromagnética, del detalle
espacial que captura y del número y ancho de las bandas
que alberga. Mientras mayor sea el número de bandas del
sensor, se facilita la teledetección de la firma espectral de
los elementos de la superficie terrestre y en consecuencia
su análisis.
Eduardo

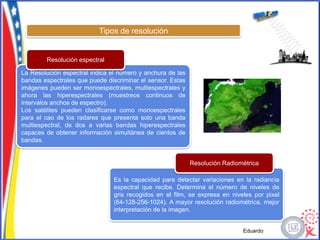

7. Tipos de resolución
Resolución espectral
La Resolución espectral indica el número y anchura de las
bandas espectrales que puede discriminar el sensor. Estas
imágenes pueden ser monoespectrales, multiespectrales y
ahora las hiperespectrales (muestreos continuos de
intervalos anchos de espectro).
Los satélites pueden clasificarse como monoespectrales
para el cao de los radares que presenta solo una banda
multiespectral, de dos a varias bandas hiperespectrales
capaces de obtener información simultánea de cientos de
bandas.
Resolución Radiométrica
Es la capacidad para detectar variaciones en la radiancia
espectral que recibe. Determina el número de niveles de
gris recogidos en el film, se expresa en niveles por pixel
(64-128-256-1024). A mayor resolución radiométrica, mejor
interpretación de la imagen.
Eduardo

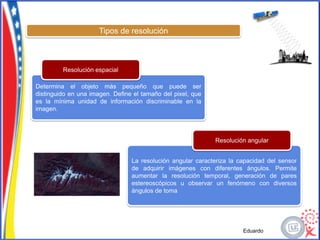

8. Tipos de resolución
Resolución espacial
Determina el objeto más pequeño que puede ser
distinguido en una imagen. Define el tamaño del pixel, que
es la mínima unidad de información discriminable en la
imagen.
Resolución angular
La resolución angular caracteriza la capacidad del sensor
de adquirir imágenes con diferentes ángulos. Permite
aumentar la resolución temporal, generación de pares
estereoscópicos u observar un fenómeno con diversos
ángulos de toma
Eduardo

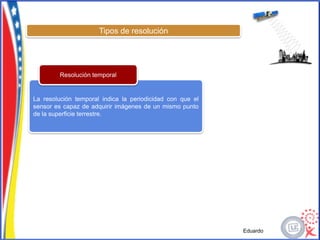

9. Tipos de resolución
Resolución temporal
La resolución temporal indica la periodicidad con que el
sensor es capaz de adquirir imágenes de un mismo punto
de la superficie terrestre.
Eduardo

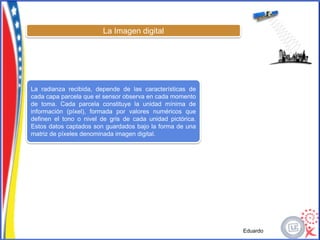

10. La Imagen digital
La radianza recibida, depende de las características de
cada capa parcela que el sensor observa en cada momento
de toma. Cada parcela constituye la unidad mínima de
información (píxel), formada por valores numéricos que
definen el tono o nivel de gris de cada unidad pictórica.
Estos datos captados son guardados bajo la forma de una
matriz de píxeles denominada imagen digital.
Eduardo

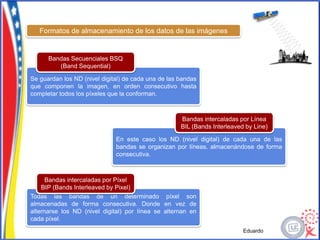

11. Formatos de almacenamiento de los datos de las imágenes
Bandas Secuenciales BSQ
(Band Sequential)
Se guardan los ND (nivel digital) de cada una de las bandas
que componen la imagen, en orden consecutivo hasta
completar todos los píxeles que la conforman.
Bandas intercaladas por Línea
BIL (Bands Interleaved by Line)
En este caso los ND (nivel digital) de cada una de las
bandas se organizan por líneas, almacenándose de forma
consecutiva.
Bandas intercaladas por Píxel
BIP (Bands Interleaved by Pixel)
Todas las bandas de un determinado píxel son
almacenadas de forma consecutiva. Donde en vez de
alternarse los ND (nivel digital) por línea se alternan en
cada píxel.
Eduardo

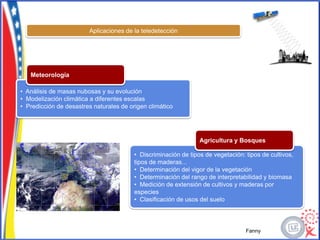

12. Aplicaciones de la teledetección
Meteorología
• Análisis de masas nubosas y su evolución
• Modelización climática a diferentes escalas
• Predicción de desastres naturales de origen climático
Agricultura y Bosques
• Discriminación de tipos de vegetación: tipos de cultivos,
tipos de maderas...
• Determinación del vigor de la vegetación
• Determinación del rango de interpretabilidad y biomasa
• Medición de extensión de cultivos y maderas por
especies
• Clasificación de usos del suelo
Fanny

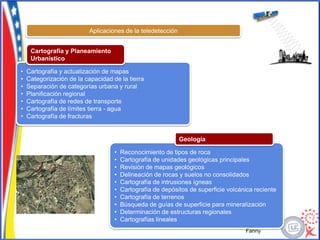

13. Aplicaciones de la teledetección
Cartografía y Planeamiento
Urbanístico
• Cartografía y actualización de mapas
• Categorización de la capacidad de la tierra
• Separación de categorías urbana y rural
• Planificación regional
• Cartografía de redes de transporte
• Cartografía de límites tierra - agua
• Cartografía de fracturas
Geología
• Reconocimiento de tipos de roca
• Cartografía de unidades geológicas principales
• Revisión de mapas geológicos
• Delineación de rocas y suelos no consolidados
• Cartografía de intrusiones ígneas
• Cartografía de depósitos de superficie volcánica reciente
• Cartografía de terrenos
• Búsqueda de guías de superficie para mineralización
• Determinación de estructuras regionales
• Cartografías lineales
Fanny

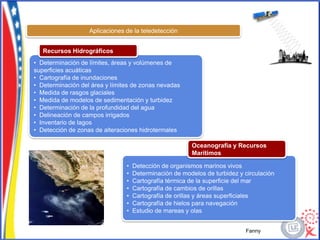

14. Aplicaciones de la teledetección
Recursos Hidrográficos
• Determinación de límites, áreas y volúmenes de
superficies acuáticas
• Cartografía de inundaciones
• Determinación del área y límites de zonas nevadas
• Medida de rasgos glaciales
• Medida de modelos de sedimentación y turbidez
• Determinación de la profundidad del agua
• Delineación de campos irrigados
• Inventario de lagos
• Detección de zonas de alteraciones hidrotermales
Oceanografía y Recursos
Marítimos
• Detección de organismos marinos vivos
• Determinación de modelos de turbidez y circulación
• Cartografía térmica de la superficie del mar
• Cartografía de cambios de orillas
• Cartografía de orillas y áreas superficiales
• Cartografía de hielos para navegación
• Estudio de mareas y olas
Fanny

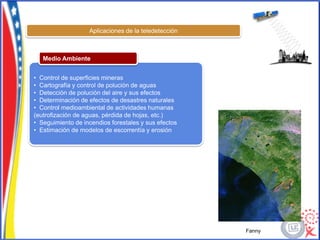

15. Aplicaciones de la teledetección
Medio Ambiente
• Control de superficies mineras
• Cartografía y control de polución de aguas
• Detección de polución del aire y sus efectos
• Determinación de efectos de desastres naturales
• Control medioambiental de actividades humanas
(eutrofización de aguas, pérdida de hojas, etc.)
• Seguimiento de incendios forestales y sus efectos
• Estimación de modelos de escorrentía y erosión
Fanny
