Las tres principales características de las imágenes digitales son: 1) la resolución espacial, que depende del tamaño del pixel y determina el objeto más pequeño que puede detectarse; 2) la resolución espectral, que se refiere a la habilidad de distinguir diferentes intervalos del espectro electromagnético; y 3) la resolución radiométrica, que es la habilidad de discriminar pequeñas diferencias en la reflectividad y depende del número de bits con que cuente el sensor.

1. Características de imágenes
digitales
Ver 2.3 a 2.6 de Fundamentals
of Remote Sensing

2. Resolución espacial
• El tamaño del objeto más pequeño que
puede percibir un sensor remoto.
• Dependerá de:
– Campo de visibilidad instantáneo del sensor.
– Distancia del sensor al objeto.

3. Campo de visibilidad instantáneo

4. Resolución espacial
Baja resolución Alta resolución

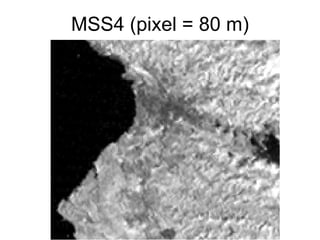

5. MSS4 (pixel = 80 m)

6. TM4 (pixel = 30m)

7. IKONOS
(pixel = 1 m)

8. ¿Escala o extensión?
Gran extensión Poca extensión
Escala menor (¿o mayor?) Escala mayor (¿o menor?)

9. Confusión con escala
• En geografía: se refiere a la proporción de
unidades en mapa con respecto a
unidades en el terreno.
– 1:20,000 es mayor que 1:30,000
• En ecología: se refiere a extensión de
terreno cubierta por estudio.
– 1:20,000 es menor que 1:30,000
• Preferible utilizar “escala” en términos de
proporción, y “extensión” para tamaño.

10. Resolución espectral
• Los objetos reflejan en una variedad
amplia y continua de largos de onda.
• Los sensores detectan en intervalos de
largos de onda.
• Resolución espectral = Habilidad de un
sensor para distinguir la reflectividad en
intervalos cortos de energía
electromagnética.

11. Resolución espectral
Baja
Alta
Intervalos de reflectancia
Curvas de reflectancia medidos por sensores

12. Resolución radiométrica
• Habilidad del sensor para discriminar
pequeñas diferencias en reflectividad.

13. Sistema binario
• Datos digitales están basados en sistema
binario: 0 = off 1 = on
• Un bit corresponde a una cifra binaria
• 1-bit puede contener 2 valores (0 o 1)
• 2-bit puede contener 4 valores (0 – 3)
• 8-bit puede contener 256 valores (0 – 255)
• 11-bit … 2,048
• 24-bit (o 3 de 8-bit) … 16,777,216

14. Resolución radiométrica
• Sensores que 2-bit 8-bit
perciben en 8-bit
tienen mayor
resolución
radiométrica que
sensores que
perciben en 2-bit.

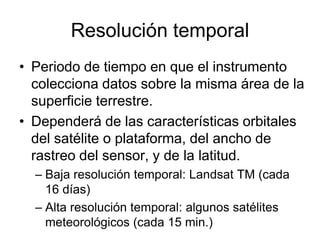

15. Resolución temporal
• Periodo de tiempo en que el instrumento
colecciona datos sobre la misma área de la
superficie terrestre.
• Dependerá de las características orbitales
del satélite o plataforma, del ancho de
rastreo del sensor, y de la latitud.
– Baja resolución temporal: Landsat TM (cada
16 días)
– Alta resolución temporal: algunos satélites
meteorológicos (cada 15 min.)
