1. REDES DE
ÁREA LOCAL
Andrea Oliveira Lemos

2. PLANIFICACIÓN Y DISEÑO DE
LA RED
Para que la red de área local sea
realmente útil debes efectuar una
concienzuda planificación, especialmente
orientada a establecer los siguientes
elementos:
☺Arquitectura de red.
☺Dispositivos de gestión de red.
☺Medios de difusión de red.
☺Recursos disponibles y utilidad de
estos.

3. Arquitectura de red
En redes de área local se han utilizado
varios tipos de arquitectura, que son
los siguientes…

4. BUS
Los ordenadores parten de un ramal central.

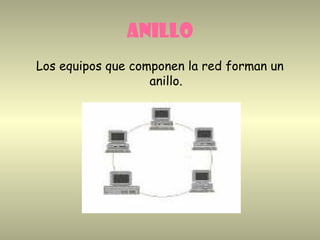

5. ANILLO
Los equipos que componen la red forman un
anillo.

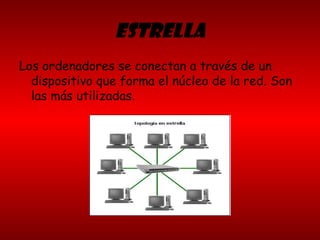

6. ESTRELLA
Los ordenadores se conectan a través de un
dispositivo que forma el núcleo de la red. Son
las más utilizadas.

7. CELULAR
La red está compuesta por áreas circulares.
Ejemplo: las redes inalámbricas.

8. Dispositivos de gestión de
red
☺Algunos dispositivos simplemente sirven para
conectar un equipo a la red: adaptadores de
red.
☺Otros gestionan el trafico de la red, amplían
su alcance, conectan unas redes con otras,
etc. Por ejemplo, concentradores y
conmutadores.

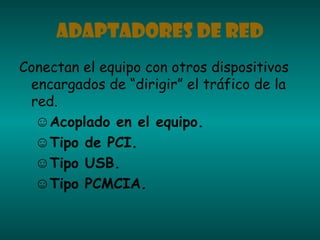

9. ADAPTADORES DE RED
Conectan el equipo con otros dispositivos
encargados de “dirigir” el tráfico de la
red.
☺Acoplado en el equipo.
☺Tipo de PCI.
☺Tipo USB.
☺Tipo PCMCIA.

10. ACOPLADO EN EL EQUIPO
Hoy día, todas las placas base incluye al menos
una conexión de red. EN los ordenadores
portátiles o videoconsolas este adaptador es
inalámbrico.

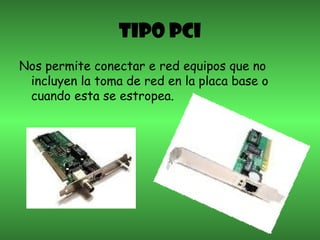

11. TIPO PCI
Nos permite conectar e red equipos que no
incluyen la toma de red en la placa base o
cuando esta se estropea.

12. TIPO DE USB
Se emplea, sobre todo, en redes inalámbricas.

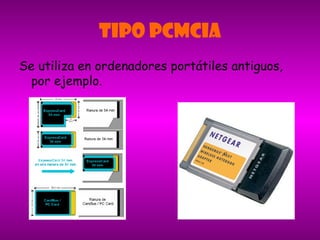

13. TIPO PCMCIA
Se utiliza en ordenadores portátiles antiguos,
por ejemplo.

14. CONCENTRADOR (HUB)
Actúa como un enlace, trasmitiendo los datos
por todos sus puertos. El concentrador que
vemos en la imagen admite hasta cuatro
equipos conectados directamente.

15. CONMUTADOR (SWITH)
Lee la información que le llega y la redirige
solamente al equipo que tiene que recibirla; no
a todos los que forman la red. En este caso,
los datos pasan del equipo 1 al 2 solamente.

16. ROUTER
Comunica redes entre sí. Por ejemplo, permite conectar
nuestra red a Internet. Determina que datos salen de
la red de área local y hacia donde, y que otros datos
se deben quedar dentro, pues van dirigidos a equipos
de la propia red. En ocasiones el router actúa también
como concentrador.

17. PUENTE
Permite dividir una red en distintos segmentos o unir
dos redes que emplean

18. PUNTO DE ACCESO
Permite conectar entre sí una red inalámbrica y una
cableada.

19. REPETIDOR
Repite y amplifica la señal para ampliar el alcance.

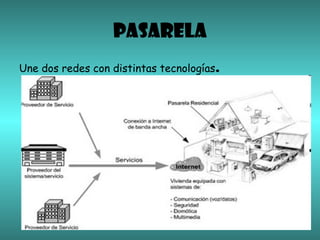

20. PASARELA
Une dos redes con distintas tecnologías.

21. SERVIDOR DE IMPRESIÓN
Conecta una impresora en una red.

22. Medios de difusión de datos
Las redes LAN emplean diferentes medios para
tranmitir los datos. Los aspectos a tener en cuenta
son la capacidad para transmitir un gran cantidad de
datos, la fiabilidad y la seguridad, es decir, la
capacidad para limitar el acceso a intrusos. Las más
habituales son:

23. CABLE DE COBRE DE PAR
TRENZADO
Está baso en la tecnología Ethernet, con conectores
RJ45. es fácil de usar, opr lo que es empleado en
redes domésticas y en empresas.

24. CABLE COAXIAL
Tiene núcleo de cobre rodeado por una capa aislada y
una malla metálica para evitar interferencias.

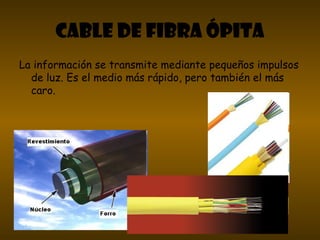

25. CABLE DE FIBRA ÓPITA
La información se transmite mediante pequeños impulsos
de luz. Es el medio más rápido, pero también el más
caro.

26. MEDIO INALÁMBRICO
La tecnología más empleada es wifi. La información se
transmite por medio de ondas de radio. El estándar
más empleado permite transferir datos a una
velocidad hasta 54 Mb/s.

27. REDES INALÁMBRICAS
Hay tres tipos de red:
LAN, MAN Y WANLAN, MAN Y WAN

28. MI ROUTER
Nuestro router de casa, conectado a la línea telefónica,
RJ11 y un RJ45.

29. IP DEL ORDENADOR

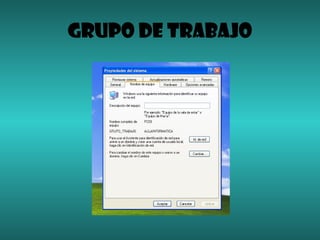

30. GRUPO DE TRABAJO

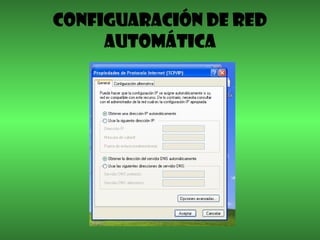

31. CONFIGUARACIÓN DE RED
AUTOMÁTICA

32. IDENTIFICACIÓN DE EQUIPOS:
DIRECCIÓN IP
☺Dirección de IP: corresponde a la dirección del
equipo dentro de la red. Se compone de dos partes:
la dirección de red y la dirección de host.
Configuración IP en sistema de numeración decimal
Dirección IP 172 26 0 12
Máscara de subred 255 255 255 255
Configuración IP en sistema de numeración binario
Direccion IP 10101100 00011010 00000000 00001100
Máscara de subred 11111111 11111111 11111111 11110000

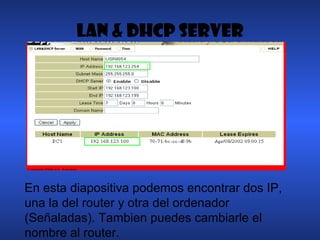

33. LAN & DHCP SERVER
En esta diapositiva podemos encontrar dos IP,
una la del router y otra del ordenador
(Señaladas). Tambien puedes cambiarle el
nombre al router.

34. SERVICE INFORMATION

35. SECURITY
Esta es la
Seguridad que le
puedes poner a
tu router

36. BASIC
Aquí se
encuentran los
12 canales.
