2. Construir una red de área local

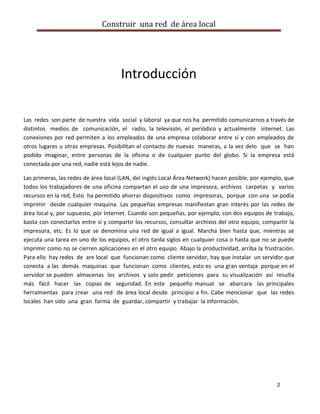

Introducción
Las redes son parte de nuestra vida social y laboral ya que nos ha permitido comunicarnos a través de
distintos medios de comunicación, el radio, la televisión, el periódico y actualmente internet. Las
conexiones por red permiten a los empleados de una empresa colaborar entre sí y con empleados de
otros lugares u otras empresas. Posibilitan el contacto de nuevas maneras, a la vez delo que se han
podido imaginar, entre personas de la oficina o de cualquier punto del globo. Si la empresa está
conectada por una red, nadie está lejos de nadie.
Las primeras, las redes de área local (LAN, del inglés Local Área Network) hacen posible, por ejemplo, que
todos los trabajadores de una oficina compartan el uso de una impresora, archivos carpetas y varios
recursos en la red, Esto ha permitido ahorrar dispositivos como impresoras, porque con una se podía
imprimir desde cualquier maquina. Las pequeñas empresas manifiestan gran interés por las redes de
área local y, por supuesto, por Internet. Cuando son pequeñas, por ejemplo, con dos equipos de trabajo,
basta con conectarlos entre sí y compartir los recursos, consultar archivos del otro equipo, compartir la
impresora, etc. Es lo que se denomina una red de igual a igual. Marcha bien hasta que, mientras se
ejecuta una tarea en uno de los equipos, el otro tarda siglos en cualquier cosa o hasta que no se puede
imprimir como no se cierren aplicaciones en el otro equipo. Abajo la productividad, arriba la frustración.
Para ello hay redes de are local que funcionan como cliente servidor, hay que instalar un servidor que
conecta a las demás maquinas que funcionan como clientes, esto es una gran ventaja porque en el
servidor se pueden almacenas los archivos y solo pedir peticiones para su visualización así resulta
más fácil hacer las copias de seguridad. En este pequeño manual se abarcara las principales
herramientas para crear una red de área local desde principio a fin. Cabe mencionar que las redes
locales han sido una gran forma de guardar, compartir y trabajar la información.
2

3. Construir una red de área local

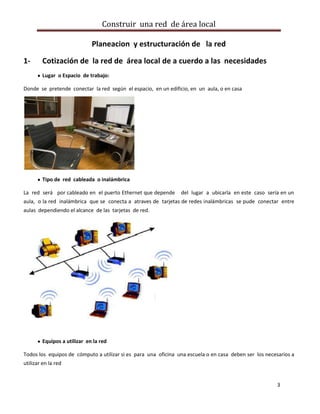

Planeacion y estructuración de la red
1- Cotización de la red de área local de a cuerdo a las necesidades
Lugar o Espacio de trabajo:
Donde se pretende conectar la red según el espacio, en un edificio, en un aula, o en casa
Tipo de red cableada o inalámbrica
La red será por cableado en el puerto Ethernet que depende del lugar a ubicarla en este caso sería en un
aula, o la red inalámbrica que se conecta a atraves de tarjetas de redes inalámbricas se pude conectar entre
aulas dependiendo el alcance de las tarjetas de red.
Equipos a utilizar en la red
Todos los equipos de cómputo a utilizar si es para una oficina una escuela o en casa deben ser los necesarios a
utilizar en la red
3

4. Construir una red de área local

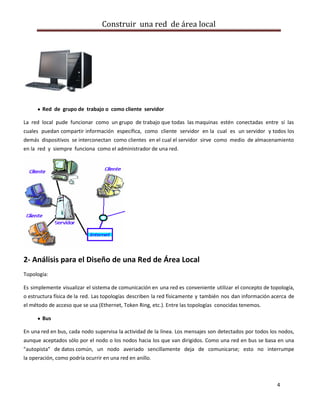

Red de grupo de trabajo o como cliente servidor
La red local pude funcionar como un grupo de trabajo que todas las maquinas estén conectadas entre sí las
cuales puedan compartir información específica, como cliente servidor en la cual es un servidor y todos los
demás dispositivos se interconectan como clientes en el cual el servidor sirve como medio de almacenamiento
en la red y siempre funciona como el administrador de una red.
2- Análisis para el Diseño de una Red de Área Local
Topología:
Es simplemente visualizar el sistema de comunicación en una red es conveniente utilizar el concepto de topología,
o estructura física de la red. Las topologías describen la red físicamente y también nos dan información acerca de
el método de acceso que se usa (Ethernet, Token Ring, etc.). Entre las topologías conocidas tenemos.
Bus
En una red en bus, cada nodo supervisa la actividad de la línea. Los mensajes son detectados por todos los nodos,
aunque aceptados sólo por el nodo o los nodos hacia los que van dirigidos. Como una red en bus se basa en una
"autopista" de datos común, un nodo averiado sencillamente deja de comunicarse; esto no interrumpe
la operación, como podría ocurrir en una red en anillo.
4

5. Construir una red de área local

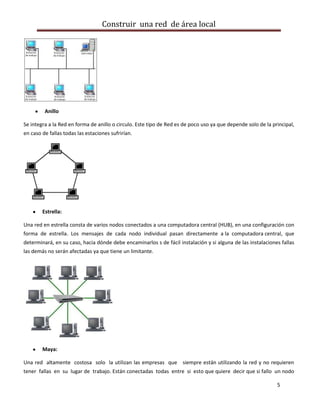

Anillo
Se integra a la Red en forma de anillo o circulo. Este tipo de Red es de poco uso ya que depende solo de la principal,
en caso de fallas todas las estaciones sufrirían.
Estrella:
Una red en estrella consta de varios nodos conectados a una computadora central (HUB), en una configuración con
forma de estrella. Los mensajes de cada nodo individual pasan directamente a la computadora central, que
determinará, en su caso, hacia dónde debe encaminarlos s de fácil instalación y si alguna de las instalaciones fallas
las demás no serán afectadas ya que tiene un limitante.
Maya:
Una red altamente costosa solo la utilizan las empresas que siempre están utilizando la red y no requieren
tener fallas en su lugar de trabajo. Están conectadas todas entre si esto que quiere decir que si fallo un nodo
5

6. Construir una red de área local
tiene varios caminos para el transporte de información y es una de las que nunca falla a menos de causas
externas.
Posibles problemas que presenta una Red a raíz de una mala configuración en
los Equipos establecidos.
Perdida de las Datos:
La pérdida de datos es producida por algún virus o por otro tipo de incidencia, los más comunes son mal manejo
por parte del usuario o personas inescrupulosas que acceden al sistema o mediante Internet, estos puede
incidentes pueden evitarse de tal manera que en las estaciones de trabajo se instalan códigos para que así tengan
acceso solo personal autorizado, en cuanto a Internet hay muchos software en el mercado mejor conocidos como
Muros de fuego, que sirve para detener a los intrusos.
Caídas Continuas de la Red:
La caída continua en una Red se debe en la mayoría de los casos a una mala conexión Servidor > Concentrador o la
conexión existente con el proveedor de Internet.
En el procesamiento de la información es muy lento:
Cuando el procesamiento de información de una Red es muy lento tenemos que tomar en cuenta el tipo de
Equipos que elegimos, (Servidor, Cableado, Concentrador, Estaciones de Trabajo y otros, ya que si tomamos una
decisión errónea perderemos tanto tiempo como dinero.
3 - Protocolos a usar
TCP/IP:
Se refiere a los dos protocolos que trabajan juntos para transmitir datos: el Protocolo de Control de Transmisión
(TCP) y el Protocolo Internet (IP). Cuando envías información a través de una Intranet, los datos se fragmentan en
6

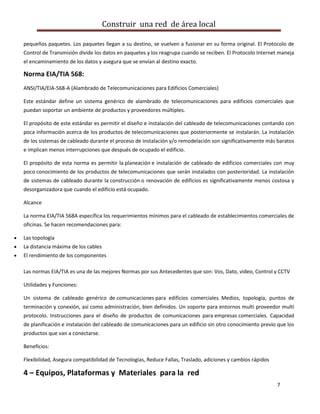

7. Construir una red de área local
pequeños paquetes. Los paquetes llegan a su destino, se vuelven a fusionar en su forma original. El Protocolo de
Control de Transmisión divide los datos en paquetes y los reagrupa cuando se reciben. El Protocolo Internet maneja
el encaminamiento de los datos y asegura que se envían al destino exacto.
Norma EIA/TIA 568:
ANSI/TIA/EIA-568-A (Alambrado de Telecomunicaciones para Edificios Comerciales)
Este estándar define un sistema genérico de alambrado de telecomunicaciones para edificios comerciales que
puedan soportar un ambiente de productos y proveedores múltiples.
El propósito de este estándar es permitir el diseño e instalación del cableado de telecomunicaciones contando con
poca información acerca de los productos de telecomunicaciones que posteriormente se instalarán. La instalación
de los sistemas de cableado durante el proceso de instalación y/o remodelación son significativamente más baratos
e implican menos interrupciones que después de ocupado el edificio.
El propósito de esta norma es permitir la planeación e instalación de cableado de edificios comerciales con muy
poco conocimiento de los productos de telecomunicaciones que serán instalados con posterioridad. La instalación
de sistemas de cableado durante la construcción o renovación de edificios es significativamente menos costosa y
desorganizadora que cuando el edificio está ocupado.
Alcance
La norma EIA/TIA 568A específica los requerimientos mínimos para el cableado de establecimientos comerciales de
oficinas. Se hacen recomendaciones para:
Las topología
La distancia máxima de los cables
El rendimiento de los componentes
Las normas EIA/TIA es una de las mejores Normas por sus Antecedentes que son: Vos, Dato, video, Control y CCTV
Utilidades y Funciones:
Un sistema de cableado genérico de comunicaciones para edificios comerciales. Medios, topología, puntos de
terminación y conexión, así como administración, bien definidos. Un soporte para entornos multi proveedor multi
protocolo. Instrucciones para el diseño de productos de comunicaciones para empresas comerciales. Capacidad
de planificación e instalación del cableado de comunicaciones para un edificio sin otro conocimiento previo que los
productos que van a conectarse.
Beneficios:
Flexibilidad, Asegura compatibilidad de Tecnologías, Reduce Fallas, Traslado, adiciones y cambios rápidos
4 – Equipos, Plataformas y Materiales para la red
7

8. Construir una red de área local

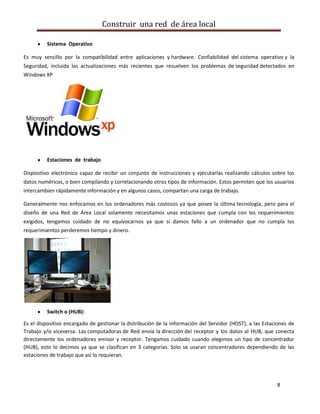

Sistema Operativo
Es muy sencillo por la compatibilidad entre aplicaciones y hardware. Confiabilidad del sistema operativo y la
Seguridad, incluida las actualizaciones más recientes que resuelven los problemas de seguridad detectados en
Windows XP
Estaciones de trabajo
Dispositivo electrónico capaz de recibir un conjunto de instrucciones y ejecutarlas realizando cálculos sobre los
datos numéricos, o bien compilando y correlacionando otros tipos de información. Estos permiten que los usuarios
intercambien rápidamente información y en algunos casos, compartan una carga de trabajo.
Generalmente nos enfocamos en los ordenadores más costosos ya que posee la última tecnología, pero para el
diseño de una Red de Área Local solamente necesitamos unas estaciones que cumpla con los requerimientos
exigidos, tengamos cuidado de no equivocarnos ya que si damos fallo a un ordenador que no cumpla los
requerimientos perderemos tiempo y dinero.
Switch o (HUB):
Es el dispositivo encargado de gestionar la distribución de la información del Servidor (HOST), a las Estaciones de
Trabajo y/o viceversa. Las computadoras de Red envía la dirección del receptor y los datos al HUB, que conecta
directamente los ordenadores emisor y receptor. Tengamos cuidado cuando elegimos un tipo de concentrador
(HUB), esto lo decimos ya que se clasifican en 3 categorías. Solo se usaran concentradores dependiendo de las
estaciones de trabajo que así lo requieran.
8

9. Construir una red de área local

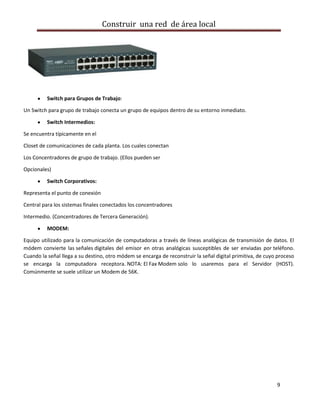

Switch para Grupos de Trabajo:
Un Switch para grupo de trabajo conecta un grupo de equipos dentro de su entorno inmediato.
Switch Intermedios:
Se encuentra típicamente en el
Closet de comunicaciones de cada planta. Los cuales conectan
Los Concentradores de grupo de trabajo. (Ellos pueden ser
Opcionales)
Switch Corporativos:
Representa el punto de conexión
Central para los sistemas finales conectados los concentradores
Intermedio. (Concentradores de Tercera Generación).
MODEM:
Equipo utilizado para la comunicación de computadoras a través de líneas analógicas de transmisión de datos. El
módem convierte las señales digitales del emisor en otras analógicas susceptibles de ser enviadas por teléfono.
Cuando la señal llega a su destino, otro módem se encarga de reconstruir la señal digital primitiva, de cuyo proceso
se encarga la computadora receptora. NOTA: El Fax Modem solo lo usaremos para el Servidor (HOST).
Comúnmente se suele utilizar un Modem de 56K.
9

10. Construir una red de área local

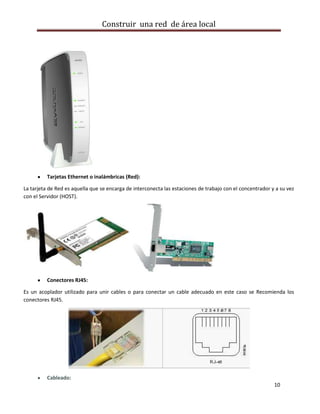

Tarjetas Ethernet o inalámbricas (Red):
La tarjeta de Red es aquella que se encarga de interconecta las estaciones de trabajo con el concentrador y a su vez
con el Servidor (HOST).
Conectores RJ45:
Es un acoplador utilizado para unir cables o para conectar un cable adecuado en este caso se Recomienda los
conectores RJ45.
Cableado:
10

11. Construir una red de área local

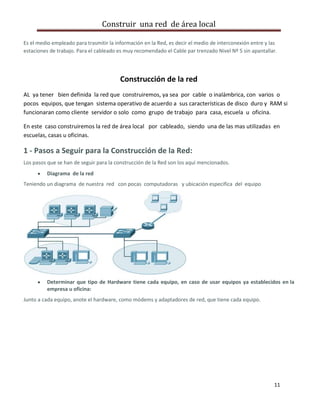

Es el medio empleado para trasmitir la información en la Red, es decir el medio de interconexión entre y las
estaciones de trabajo. Para el cableado es muy recomendado el Cable par trenzado Nivel Nº 5 sin apantallar.
Construcción de la red
AL ya tener bien definida la red que construiremos, ya sea por cable o inalámbrica, con varios o
pocos equipos, que tengan sistema operativo de acuerdo a sus características de disco duro y RAM si
funcionaran como cliente servidor o solo como grupo de trabajo para casa, escuela u oficina.
En este caso construiremos la red de área local por cableado, siendo una de las mas utilizadas en
escuelas, casas u oficinas.
1 - Pasos a Seguir para la Construcción de la Red:
Los pasos que se han de seguir para la construcción de la Red son los aquí mencionados.
Diagrama de la red
Teniendo un diagrama de nuestra red con pocas computadoras y ubicación especifica del equipo
Determinar que tipo de Hardware tiene cada equipo, en caso de usar equipos ya establecidos en la
empresa u oficina:
Junto a cada equipo, anote el hardware, como módems y adaptadores de red, que tiene cada equipo.
11

12. Construir una red de área local
Elegir el servidor o (HOST) determinado para la conexión con las estaciones de trabajo:
Elija el equipo HOST para Conexión compartida a Internet.
Determinar el tipo de adaptadores de Red, que necesita para su Red domestica o de oficina:
Determine el tipo de adaptadores de red que necesita para su red doméstica o de pequeña oficina.
Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red,
concentradores y cables:
Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores
y cables.
Medición del espacio entre las Estaciones de Trabajo y El servidor:
En este espacio se medirá las distancia que existe entre las Estaciones de Trabajo y el Servidor (HOST), con un
Metro, esto se hace para evitar excederse en los metros establecidos para dicha construcción.
Colocación de las canaletas Plástica:
Para la colocación de las canaletas plástica simplemente tomaremos las medidas establecidas, Cortaremos las
Canaletas, Colocaremos los Ramplus en la Pared y Atornillaremos las Canaletas Plásticas con los Tornillos Tira
fondo.
12

13. Construir una red de área local

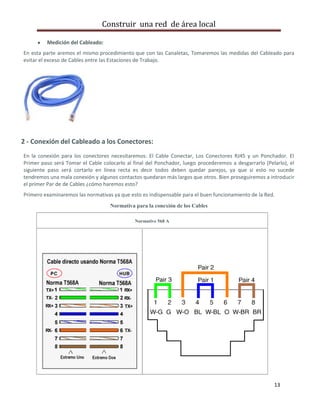

Medición del Cableado:
En esta parte aremos el mismo procedimiento que con las Canaletas, Tomaremos las medidas del Cableado para
evitar el exceso de Cables entre las Estaciones de Trabajo.
2 - Conexión del Cableado a los Conectores:
En la conexión para los conectores necesitaremos: El Cable Conectar, Los Conectores RJ45 y un Ponchador. El
Primer paso será Tomar el Cable colocarlo al final del Ponchador, luego procederemos a desgarrarlo (Pelarlo), el
siguiente paso será cortarlo en línea recta es decir todos deben quedar parejos, ya que si esto no sucede
tendremos una mala conexión y algunos contactos quedaran más largos que otros. Bien proseguiremos a introducir
el primer Par de de Cables ¿cómo haremos esto?
Primero examinaremos las normativas ya que esto es indispensable para el buen funcionamiento de la Red.
Normativa para la conexión de los Cables
Normative 568 A
13

14. Construir una red de área local
Cable par trenzado Nivel 5 Apantallado Conector RJ – 45
3 – Configuración del host a internet:
1 – Dar un Clip en el Botón Inicio
2 – Ubicarnos sobre Panel de Control, daremos doble Clip
3 – Una vez allí nos posesionaremos sobre el Incono Opciones de Internet, daremos doble Clip.
14

15. Construir una red de área local

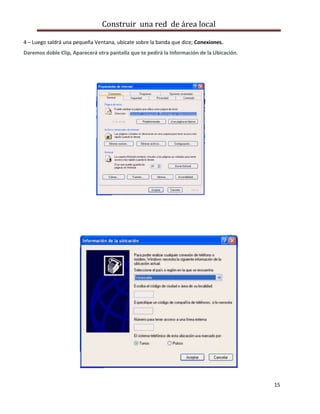

4 – Luego saldrá una pequeña Ventana, ubícate sobre la banda que dice; Conexiones.
Daremos doble Clip, Aparecerá otra pantalla que te pedirá la Información de la Ubicación.
15

16. Construir una red de área local

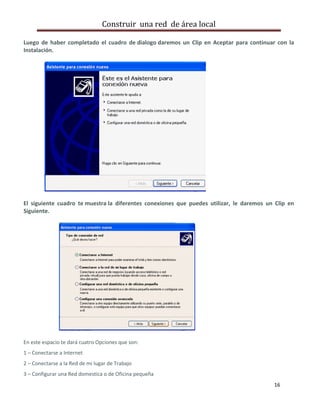

Luego de haber completado el cuadro de dialogo daremos un Clip en Aceptar para continuar con la
Instalación.
El siguiente cuadro te muestra la diferentes conexiones que puedes utilizar, le daremos un Clip en
Siguiente.
En este espacio te dará cuatro Opciones que son:
1 – Conectarse a Internet
2 – Conectarse a la Red de mi lugar de Trabajo
3 – Configurar una Red domestica o de Oficina pequeña
16

17. Construir una red de área local
4 – Configurar una Conexión Avanzada
Solamente tomaremos la primera Opción que es Conectarse a Internet
La siguiente parte es fundamental ya que la serie de opciones son de vital importancia, te dará tres opciones que
son las siguientes.
1 – Elegir una lista de proveedores de Servicios de Internet
2 – Establecer mi Conexión Manualmente
3 – Usar el CD que tengo de un proveedor de servicios Internet (ISP).
Recordemos que esto es según el servicio que tengas disponible.
Luego de haber tomado la decisión daremos un Clip en Siguiente para continuar con la conexión.
17

18. Construir una red de área local
Luego que aparezca el siguiente cuadro daremos un Clip en finalizar Instalación para terminar.
4 – Configuración del servidor (host) Dirección IP Mascara de Subred y Puerta de Enlace
La configuración de HOST es muy sencilla solamente de vemos proporcionar algunos códigos o protocolos que nos
exige el computador para comenzar a programar nuestro servido así como las Estaciones de trabajo. Seamos muy
cuidadosos ya que un pequeño error nos costaría mucho tiempo y un mal funcionamiento, podría traer graves
consecuencias como un (Colapso). A continuación abriremos en la barra de menú Inicio daremos un Clip en la
Solapa de Panel de Control.
Barra del Menú Inicio
Una vez hecho esto ubicaremos el Incono de Conexiones de Red. Daremos doble Clip.
Panel de Control
18

19. Construir una red de área local

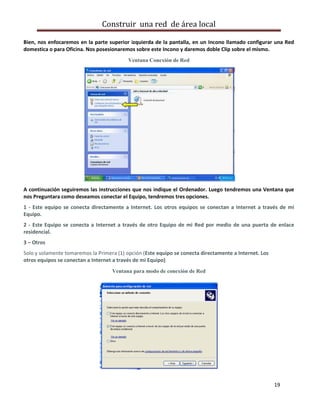

Bien, nos enfocaremos en la parte superior izquierda de la pantalla, en un Incono llamado configurar una Red
domestica o para Oficina. Nos posesionaremos sobre este Incono y daremos doble Clip sobre el mismo.
Ventana Conexión de Red
A continuación seguiremos las instrucciones que nos indique el Ordenador. Luego tendremos una Ventana que
nos Preguntara como deseamos conectar el Equipo, tendremos tres opciones.
1 - Este equipo se conecta directamente a Internet. Los otros equipos se conectan a Internet a través de mi
Equipo.
2 - Este Equipo se conecta a Internet a través de otro Equipo de mi Red por medio de una puerta de enlace
residencial.
3 – Otros
Solo y solamente tomaremos la Primera (1) opción (Este equipo se conecta directamente a Internet. Los
otros equipos se conectan a Internet a través de mi Equipo)
Ventana para modo de conexión de Red
19

20. Construir una red de área local

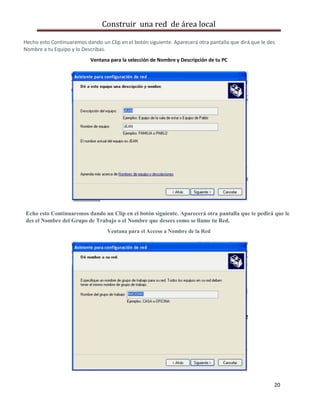

Hecho esto Continuaremos dando un Clip en el botón siguiente. Aparecerá otra pantalla que dirá que le des
Nombre a tu Equipo y lo Describas.
Ventana para la selección de Nombre y Descripción de tu PC
Echo esto Continuaremos dando un Clip en el botón siguiente. Aparecerá otra pantalla que te pedirá que le
des el Nombre del Grupo de Trabajo o el Nombre que desees como se llame tu Red.
Ventana para el Acceso a Nombre de la Red
20

21. Construir una red de área local

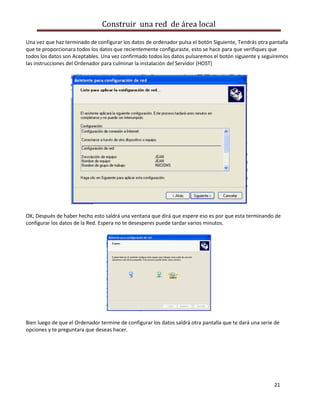

Una vez que haz terminado de configurar los datos de ordenador pulsa el botón Siguiente, Tendrás otra pantalla
que te proporcionara todos los datos que recientemente configuraste, esto se hace para que verifiques que
todos los datos son Aceptables. Una vez confirmado todos los datos pulsaremos el botón siguiente y seguiremos
las instrucciones del Ordenador para culminar la instalación del Servidor (HOST)
OK; Después de haber hecho esto saldrá una ventana que dirá que espere eso es por que esta terminando de
configurar los datos de la Red. Espera no te desesperes puede tardar varios minutos.
Bien luego de que el Ordenador termine de configurar los datos saldrá otra pantalla que te dará una serie de
opciones y te preguntara que deseas hacer.
21

22. Construir una red de área local

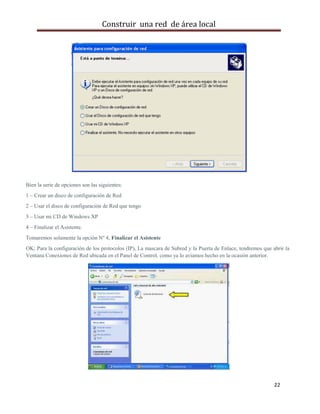

Bien la serie de opciones son las siguientes:
1 – Crear un disco de configuración de Red
2 – Usar el disco de configuración de Red que tengo
3 – Usar mi CD de Windows XP
4 – Finalizar el Asistente.
Tomaremos solamente la opción Nº 4, Finalizar el Asistente
OK; Para la configuración de los protocolos (IP), La mascara de Subred y la Puerta de Enlace, tendremos que abrir la
Ventana Conexiones de Red ubicada en el Panel de Control, como ya lo aviamos hecho en la ocasión anterior.
22

23. Construir una red de área local

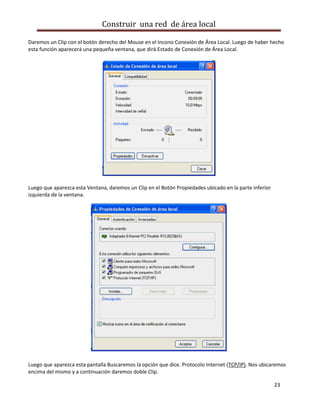

Daremos un Clip con el botón derecho del Mouse en el Incono Conexión de Área Local. Luego de haber hecho
esta función aparecerá una pequeña ventana, que dirá.Estado de Conexión de Área Local.
Luego que aparezca esta Ventana, daremos un Clip en el Botón Propiedades ubicado en la parte inferior
izquierda de la ventana.
Luego que aparezca esta pantalla Buscaremos la opción que dice. Protocolo Internet (TCP/IP). Nos ubicaremos
encima del mismo y a continuación daremos doble Clip.
23

24. Construir una red de área local

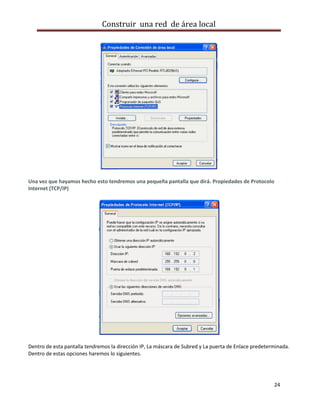

Una vez que hayamos hecho esto tendremos una pequeña pantalla que dirá. Propiedades de Protocolo
Internet (TCP/IP)
Dentro de esta pantalla tendremos la dirección IP, La máscara de Subred y La puerta de Enlace predeterminada.
Dentro de estas opciones haremos lo siguientes.
24

25. Construir una red de área local

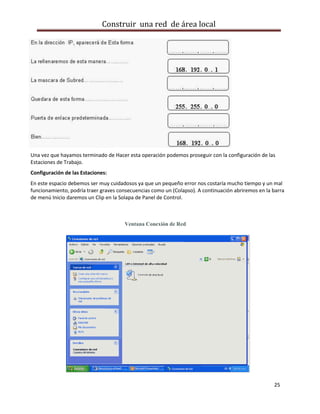

Una vez que hayamos terminado de Hacer esta operación podemos proseguir con la configuración de las
Estaciones de Trabajo.
Configuración de las Estaciones:
En este espacio debemos ser muy cuidadosos ya que un pequeño error nos costaría mucho tiempo y un mal
funcionamiento, podría traer graves consecuencias como un (Colapso). A continuación abriremos en la barra
de menú Inicio daremos un Clip en la Solapa de Panel de Control.
Ventana Conexión de Red
25

26. Construir una red de área local

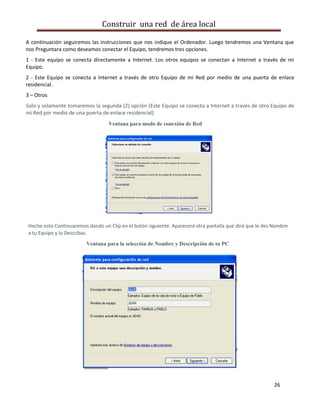

A continuación seguiremos las instrucciones que nos indique el Ordenador. Luego tendremos una Ventana que
nos Preguntara como deseamos conectar el Equipo, tendremos tres opciones.
1 - Este equipo se conecta directamente a Internet. Los otros equipos se conectan a Internet a través de mi
Equipo.
2 - Este Equipo se conecta a Internet a través de otro Equipo de mi Red por medio de una puerta de enlace
residencial.
3 – Otros
Solo y solamente tomaremos la segunda (2) opción (Este Equipo se conecta a Internet a través de otro Equipo de
mi Red por medio de una puerta de enlace residencial)
Ventana para modo de conexión de Red
Hecho esto Continuaremos dando un Clip en el botón siguiente. Aparecerá otra pantalla que dirá que le des Nombre
a tu Equipo y lo Describas
Ventana para la selección de Nombre y Descripción de tu PC
26

27. Construir una red de área local

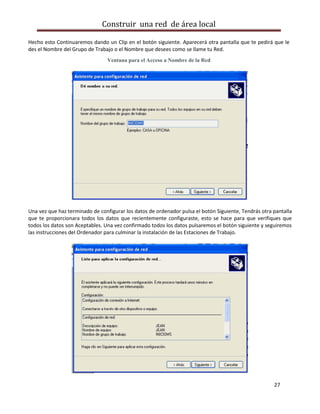

Hecho esto Continuaremos dando un Clip en el botón siguiente. Aparecerá otra pantalla que te pedirá que le
des el Nombre del Grupo de Trabajo o el Nombre que desees como se llame tu Red.
Ventana para el Acceso a Nombre de la Red
Una vez que haz terminado de configurar los datos de ordenador pulsa el botón Siguiente, Tendrás otra pantalla
que te proporcionara todos los datos que recientemente configuraste, esto se hace para que verifiques que
todos los datos son Aceptables. Una vez confirmado todos los datos pulsaremos el botón siguiente y seguiremos
las instrucciones del Ordenador para culminar la instalación de las Estaciones de Trabajo.
27

28. Construir una red de área local

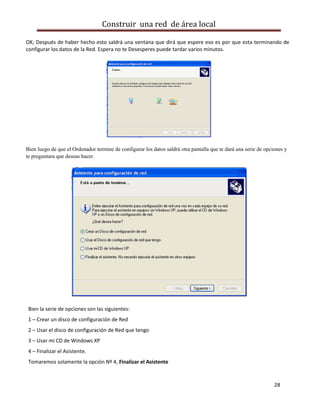

OK; Después de haber hecho esto saldrá una ventana que dirá que espere eso es por que esta terminando de
configurar los datos de la Red. Espera no te Desesperes puede tardar varios minutos.
Bien luego de que el Ordenador termine de configurar los datos saldrá otra pantalla que te dará una serie de opciones y
te preguntara que deseas hacer.
Bien la serie de opciones son las siguientes:
1 – Crear un disco de configuración de Red
2 – Usar el disco de configuración de Red que tengo
3 – Usar mi CD de Windows XP
4 – Finalizar el Asistente.
Tomaremos solamente la opción Nº 4, Finalizar el Asistente
28

29. Construir una red de área local

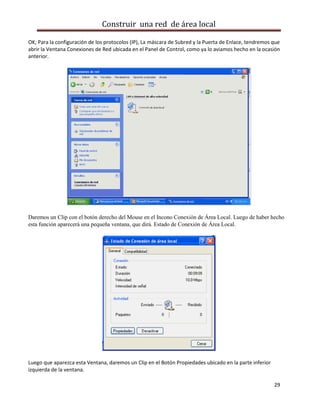

OK; Para la configuración de los protocolos (IP), La máscara de Subred y la Puerta de Enlace, tendremos que
abrir la Ventana Conexiones de Red ubicada en el Panel de Control, como ya lo aviamos hecho en la ocasión
anterior.
Daremos un Clip con el botón derecho del Mouse en el Incono Conexión de Área Local. Luego de haber hecho
esta función aparecerá una pequeña ventana, que dirá. Estado de Conexión de Área Local.
Luego que aparezca esta Ventana, daremos un Clip en el Botón Propiedades ubicado en la parte inferior
izquierda de la ventana.
29

30. Construir una red de área local

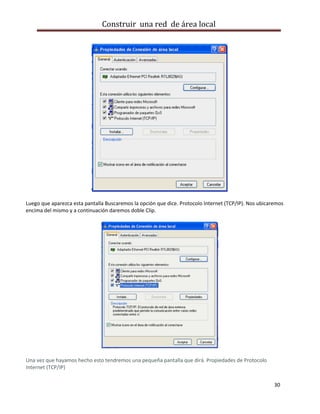

Luego que aparezca esta pantalla Buscaremos la opción que dice. Protocolo Internet (TCP/IP). Nos ubicaremos
encima del mismo y a continuación daremos doble Clip.
Una vez que hayamos hecho esto tendremos una pequeña pantalla que dirá. Propiedades de Protocolo
Internet (TCP/IP)
30

31. Construir una red de área local

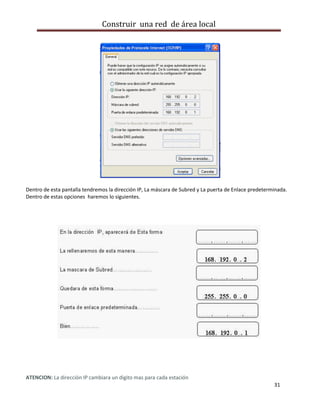

Dentro de esta pantalla tendremos la dirección IP, La máscara de Subred y La puerta de Enlace predeterminada.
Dentro de estas opciones haremos lo siguientes.
ATENCION: La dirección IP cambiara un digito mas para cada estación
31

32. Construir una red de área local

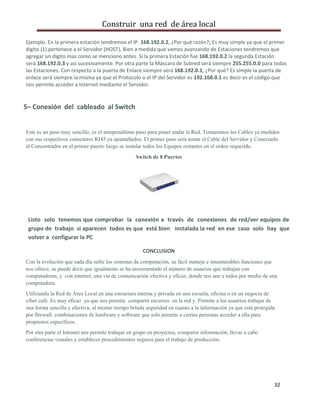

Ejemplo. En la primera estación tendremos el IP. 168.192.0.2, ¿Por qué razón?; Es muy simple ya que el primer
digito (1) pertenece a el Servidor (HOST), Bien a medida que vamos avanzando de Estaciones tendremos que
agregar un digito mas como se menciono antes. Si la primera Estación fue 168.192.0.2 la segunda Estación
será 168.192.0.3 y así sucesivamente. Por otra parte la Máscara de Subred será siempre 255.255.0.0 para todas
las Estaciones. Con respecto a la puerta de Enlace siempre será 168.192.0.1, ¿Por qué? Es simple la puerta de
enlace será siempre la misma ya que el Protocolo o el IP del Servidor es 192.168.0.1 es decir es el código que
nos permite acceder a Internet mediante el Servidor.
5– Conexión del cableado al Switch
Este es un paso muy sencillo, es el antepenúltimo paso para poner andar la Red. Tomaremos los Cables ya medidos
con sus respectivos conectores RJ45 ya apantallados. El primer paso será tomar el Cable del Servidor y Conectarlo
al Concentrador en el primer puerto luego se instalar todos los Equipos restantes en el orden requerido.
Switch de 8 Puertos
Listo solo tenemos que comprobar la conexión a través de conexiones de red/ver equipos de
grupo de trabajo si aparecen todos es que está bien instalada la red en ese caso solo hay que
volver a configurar la PC
CONCLUSION
Con la evolución que cada día sufre los sistemas de computación, su fácil manejo e innumerables funciones que
nos ofrece, su puede decir que igualmente se ha incrementado el número de usuarios que trabajan con
computadoras, y con internet; una vía de comunicación efectiva y eficaz, donde nos une a todos por medio de una
computadora.
Utilizando la Red de Área Local en una estructura interna y privada en una escuela, oficina o en un negocio de
ciber café. Es muy eficaz ya que nos permite compartir recursos en la red y. Permite a los usuarios trabajar de
una forma sencilla y efectiva, al mismo tiempo brinda seguridad en cuanto a la información ya que está protegida
por firewall: combinaciones de hardware y software que solo permite a ciertas personas acceder a ella para
propósitos específicos.
Por otra parte el Intranet nos permite trabajar en grupo en proyectos, compartir información, llevar a cabo
conferencias visuales y establecer procedimientos seguros para el trabajo de producción.
32
