GUÍA N° 2 REFORZAMIENTO:
“FORMAS DE REPRESENTAR LA TIERRA”.
Nombre:_____________________________ Curso: 7°___ Fecha:________ de 2011
Objetivo: Conocer los medios a través de los cuales se representa la
tierra.
Proyecciones Cartográficas
Fuente: Editorial Vicens Vives
En todos los mapas o cartas
están dibujados los paralelos y
meridianos (red de
coordenadas), los cuales sirven
para localizar los elementos que
se representan y, en algunos
casos, para determinar la ruta
entre un lugar y otro.
Existe una gran diversidad de
formas para representar los
paralelos y meridianos en los
mapas o cartas; cada una de
ellas procura guardar alguna
característica de la superficie de
la Tierra, la cual por ser esférica
no se puede representar en
forma exacta en una proyección
que es un plano.
1

2. Ninguna proyección es capaz de representar todas las características de
la superficie de la Tierra simultáneamente.
Proyección cartográfica es la representación de la red de coordenadas en
el plano.
Existe una gran variedad de proyecciones tanto por la manera de construirlas
como por la cualidad de la superficie terrestre que representan correctamente.
Proyecciones según la forma de construcción

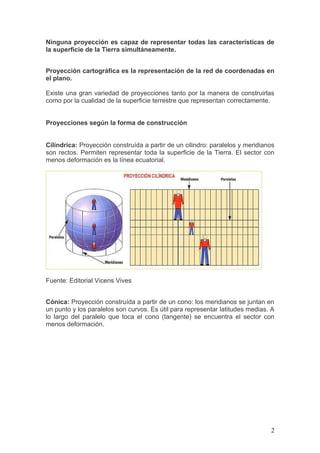

Cilíndrica: Proyección construída a partir de un cilindro: paralelos y meridianos
son rectos. Permiten representar toda la superficie de la Tierra. El sector con
menos deformación es la línea ecuatorial.
Fuente: Editorial Vicens Vives
Cónica: Proyección construída a partir de un cono: los meridianos se juntan en
un punto y los paralelos son curvos. Es útil para representar latitudes medias. A
lo largo del paralelo que toca el cono (tangente) se encuentra el sector con
menos deformación.
2

3. Fuente: Editorial Vicens Vives

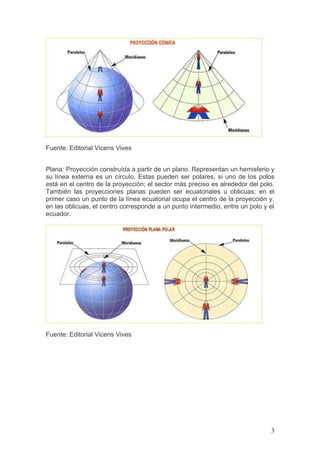

Plana: Proyección construída a partir de un plano. Representan un hemisferio y
su línea externa es un círculo. Estas pueden ser polares, si uno de los polos
está en el centro de la proyección; el sector más preciso es alrededor del polo.
También las proyecciones planas pueden ser ecuatoriales u oblicuas; en el
primer caso un punto de la línea ecuatorial ocupa el centro de la proyección y,
en las oblicuas, el centro corresponde a un punto intermedio, entre un polo y el
ecuador.
Fuente: Editorial Vicens Vives
3

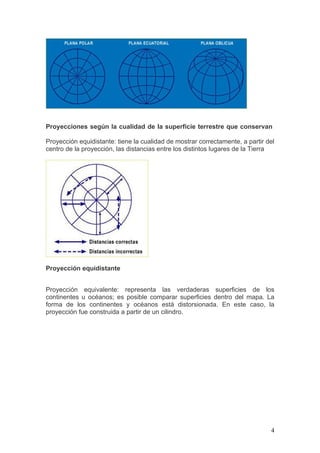

4. Proyecciones según la cualidad de la superficie terrestre que conservan
Proyección equidistante: tiene la cualidad de mostrar correctamente, a partir del
centro de la proyección, las distancias entre los distintos lugares de la Tierra
Proyección equidistante
Proyección equivalente: representa las verdaderas superficies de los
continentes u océanos; es posible comparar superficies dentro del mapa. La
forma de los continentes y océanos está distorsionada. En este caso, la
proyección fue construida a partir de un cilindro.
4

5. Proyección equivalente

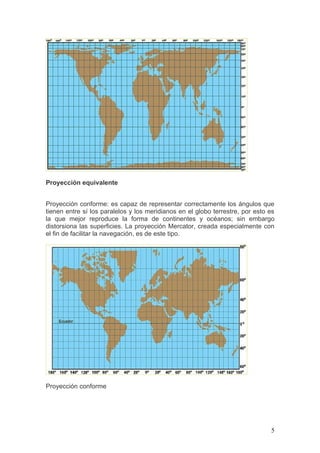

Proyección conforme: es capaz de representar correctamente los ángulos que
tienen entre sí los paralelos y los meridianos en el globo terrestre, por esto es
la que mejor reproduce la forma de continentes y océanos; sin embargo
distorsiona las superficies. La proyección Mercator, creada especialmente con
el fin de facilitar la navegación, es de este tipo.
Proyección conforme
5

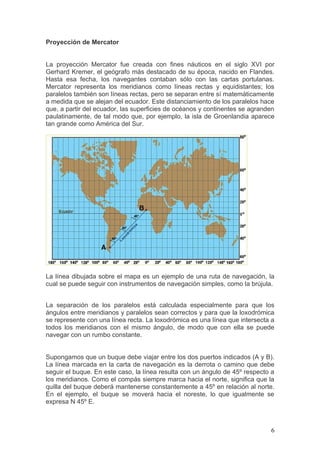

6. Proyección de Mercator
La proyección Mercator fue creada con fines náuticos en el siglo XVI por
Gerhard Kremer, el geógrafo más destacado de su época, nacido en Flandes.
Hasta esa fecha, los navegantes contaban sólo con las cartas portulanas.
Mercator representa los meridianos como líneas rectas y equidistantes; los
paralelos también son líneas rectas, pero se separan entre sí matemáticamente
a medida que se alejan del ecuador. Este distanciamiento de los paralelos hace
que, a partir del ecuador, las superficies de océanos y continentes se agranden
paulatinamente, de tal modo que, por ejemplo, la isla de Groenlandia aparece
tan grande como América del Sur.
La línea dibujada sobre el mapa es un ejemplo de una ruta de navegación, la
cual se puede seguir con instrumentos de navegación simples, como la brújula.
La separación de los paralelos está calculada especialmente para que los
ángulos entre meridianos y paralelos sean correctos y para que la loxodrómica
se represente con una línea recta. La loxodrómica es una línea que intersecta a
todos los meridianos con el mismo ángulo, de modo que con ella se puede
navegar con un rumbo constante.
Supongamos que un buque debe viajar entre los dos puertos indicados (A y B).
La línea marcada en la carta de navegación es la derrota o camino que debe
seguir el buque. En este caso, la línea resulta con un ángulo de 45º respecto a
los meridianos. Como el compás siempre marca hacia el norte, significa que la
quilla del buque deberá mantenerse constantemente a 45º en relación al norte.
En el ejemplo, el buque se moverá hacia el noreste, lo que igualmente se
expresa N 45º E.
6

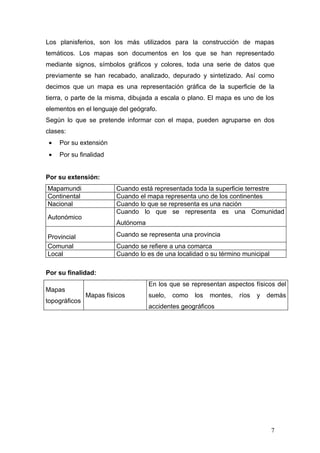

7. Los planisferios, son los más utilizados para la construcción de mapas
temáticos. Los mapas son documentos en los que se han representado
mediante signos, símbolos gráficos y colores, toda una serie de datos que
previamente se han recabado, analizado, depurado y sintetizado. Así como
decimos que un mapa es una representación gráfica de la superficie de la
tierra, o parte de la misma, dibujada a escala o plano. El mapa es uno de los
elementos en el lenguaje del geógrafo.
Según lo que se pretende informar con el mapa, pueden agruparse en dos
clases:
• Por su extensión
• Por su finalidad
Por su extensión:
Mapamundi Cuando está representada toda la superficie terrestre
Continental Cuando el mapa representa uno de los continentes
Nacional Cuando lo que se representa es una nación
Cuando lo que se representa es una Comunidad
Autonómico
Autónoma
Provincial Cuando se representa una provincia
Comunal Cuando se refiere a una comarca
Local Cuando lo es de una localidad o su término municipal
Por su finalidad:
En los que se representan aspectos físicos del
Mapas
Mapas físicos suelo, como los montes, ríos y demás
topográficos
accidentes geográficos
7

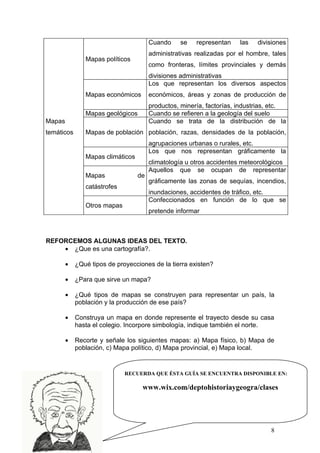

8. Cuando se representan las divisiones
administrativas realizadas por el hombre, tales
Mapas políticos
como fronteras, límites provinciales y demás
divisiones administrativas
Los que representan los diversos aspectos
Mapas económicos económicos, áreas y zonas de producción de
productos, minería, factorías, industrias, etc.
Mapas geológicos Cuando se refieren a la geología del suelo
Mapas Cuando se trata de la distribución de la
temáticos Mapas de población población, razas, densidades de la población,
agrupaciones urbanas o rurales, etc.
Los que nos representan gráficamente la
Mapas climáticos
climatología u otros accidentes meteorológicos
Aquellos que se ocupan de representar
Mapas de
gráficamente las zonas de sequías, incendios,
catástrofes
inundaciones, accidentes de tráfico, etc.
Confeccionados en función de lo que se
Otros mapas
pretende informar
REFORCEMOS ALGUNAS IDEAS DEL TEXTO.
• ¿Que es una cartografía?.
• ¿Qué tipos de proyecciones de la tierra existen?
• ¿Para que sirve un mapa?
• ¿Qué tipos de mapas se construyen para representar un país, la
población y la producción de ese país?
• Construya un mapa en donde represente el trayecto desde su casa
hasta el colegio. Incorpore simbología, indique también el norte.
• Recorte y señale los siguientes mapas: a) Mapa físico, b) Mapa de
población, c) Mapa político, d) Mapa provincial, e) Mapa local.
RECUERDA QUE ÉSTA GUÍA SE ENCUENTRA DISPONIBLE EN:
www.wix.com/deptohistoriaygeogra/clases
