2. TRANSMISION ANALOGICA
La transmisión analógica que datos consiste en el
envío de información en forma de ondas, a través
de un medio de transmisión físico. Los datos se
transmiten a través de una onda portadora: una
onda simple cuyo único objetivo es transportar
datos modificando una de sus características
(amplitud, frecuencia o fase). Por este motivo, la
transmisión analógica es generalmente
denominada transmisión de modulación de la onda
portadora.
Este tipo de transmisión se refiere a un esquema
en el que los datos que serán transmitidos ya
están en formato analógico. Por eso, para
transmitir esta señal, el DCTE (Equipo de
Terminación de Circuito de Datos) debe combinar
continuamente la señal que será transmitida y la
onda portadora, de manera que la onda que
transmitirá será una combinación de la onda
portadora y la señal transmitida. En el caso de la
transmisión por modulación de la amplitud, por
ejemplo, la transmisión se llevará a cabo de la
siguiente forma:

3. TRANSMISION DIGITAL
Cuando aparecieron los datos digitales, los
sistemas de transmisión todavía eran
analógicos. Por eso fue necesario
encontrar la forma de transmitir datos
digitales en forma analógica.
La solución a este problema fue el módem.
Su función es:
En el momento de la transmisión: debe
convertir los datos digitales (una secuencia
de 0 y 1) en señales analógicas (variación
continua de un fenómeno físico). Este
proceso se denomina modulación.
Cuando recibe la transmisión: debe
convertir la señal analógica en datos
digitales. Este proceso se
denomina demodulación.
De hecho, la palabra módem es un
acrónimo para MOdulador/DEModulador...

4. TRANSMISION POR BANDA ANCHA
Se conoce como "BANDA ANCHA" a la
transmisión de datos en el cual se envían
simultáneamente varias piezas de
información, con el objeto de incrementar
la velocidad de transmisión efectiva. En
ingeniería de redes este término se utiliza
también para los métodos en donde dos o
más señales comparten un medio de
transmisión.
Algunas de las variantes de los servicios
de línea de abonado digital son de banda
ancha en el sentido de que la información
se envía sobre un canal y la voz por otro
canal, pero compartiendo el mismo par de
cables. Los módems analógicos también
son técnicamente banda ancha, pues
obtienen velocidades de transmisión
efectiva mayores usando muchos canales
en donde la velocidad de cada canal se
limita a 600 baudios.

5. TRANSMISION ASINCRONA
La transmisión asíncrona
es aquella que se transmite
o se recibe un carácter, bit
por bit añadiéndole bits de
inicio, y bits que indican el
término de un paquete de
datos, para separar así los
paquetes que se van
enviando/recibiendo para
sincronizar el receptor con
el transmisor. El bit de
inicio le indica al dispositivo
receptor que sigue un
carácter de datos;
similarmente el bit de
término indica que el
carácter o paquete ha sido
completado.

6. TRANSMISION SINCRONA
Este tipo de transmisión el envío de un
grupo de caracteres en un flujo continuo
de bits. Para lograr la sincronización de
ambos dispositivos (receptor y transmisor)
ambos dispositivos proveen una señal de
reloj que se usa para establecer la
velocidad de transmisión de datos y para
habilitar los dispositivos conectados a los
módems para identificar los caracteres
apropiados mientras estos son
transmitidos o recibidos. Antes de iniciar la
comunicación ambos dispositivos deben
de establecer una sincronización entre
ellos. Para esto, antes de enviar los datos
se envían un grupo de caracteres
especiales de sincronía. Una vez que se
logra la sincronía, se pueden empezar a
transmitir datos.

8. Un canal es el camino por donde viajan los datos desde un lugar a otro. Es la
combinación de medios que interconectan a las computadoras que envían y
reciben datos. La capacidad del canal se clasifica por el número de bits que éste
puede transmitir por segundo.
Línea o par telefónico: Usa las instalaciones telefónicas para la transmisión de
datos. La velocidad de transferencia de los datos en las líneas de voz va de 300 a
9.600 bps.
El término red inalámbrica (Wireless network en ingles) es un término que se
utiliza en informatica para designar la conexión de nodos sin necesidad de una
conexión física (cables), ésta se da por medio de ondas. La transmisión y la
recepción se realizan a través de puertos..
Una de sus principales ventajas es notable en los costos, ya que se elimina todo el
cable Ethernet y conexiones físicas entre nodos, pero también tiene una
desventaja considerable ya que para este tipo de red se debe tener una seguridad
mucho mas exigente y robusta para evitar a los intrusos.
En la actualidad las redes inalámbricas son una de las tecnologías más
prometedoras.

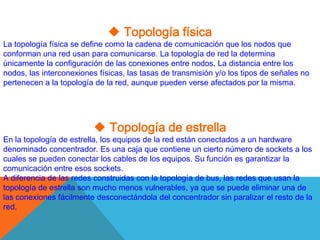

10.  Topología física
La topología física se define como la cadena de comunicación que los nodos que
conforman una red usan para comunicarse. La topología de red la determina
únicamente la configuración de las conexiones entre nodos. La distancia entre los
nodos, las interconexiones físicas, las tasas de transmisión y/o los tipos de señales no
pertenecen a la topología de la red, aunque pueden verse afectados por la misma.
 Topología de estrella
En la topología de estrella, los equipos de la red están conectados a un hardware
denominado concentrador. Es una caja que contiene un cierto número de sockets a los
cuales se pueden conectar los cables de los equipos. Su función es garantizar la
comunicación entre esos sockets.
A diferencia de las redes construidas con la topología de bus, las redes que usan la
topología de estrella son mucho menos vulnerables, ya que se puede eliminar una de
las conexiones fácilmente desconectándola del concentrador sin paralizar el resto de la
red.

11.  Topología lógica
La topología lógica describe la manera en que los
datos son convertidos a un formato de trama específico y la manera en que los pulsos
eléctricos son transmitidos a través del medio de comunicación,
por lo que esta topología está directamente relacionada con la Capa Física y la Capa de
Enlace del Modelo OSI.
Topología anillo
En una red con topología en anillo, los equipos se comunican por turnos y se crea un
bucle de equipos en el cual cada uno "tiene su turno para hablar" después del otro. En
realidad, las redes con topología en anillo no están conectadas en bucles. Están
conectadas a un distribuidor (denominado MAU, Unidad de acceso multiestación) que
administra la comunicación entre los equipos conectados a él, lo que le da tiempo a
cada uno para "hablar".
Las dos topologías lógicas principales que usan esta topología física son la red de anillo
y la FDDI (interfaz de datos distribuidos por fibra).
Topología bus
Es una topología de red en la que todas las estaciones están conectadas a un único
canal de comunicaciones por medio de unidades interfaz y derivadores. Las estaciones
utilizan este canal para comunicarse con el resto. Es la más sencilla por el momento.

13. PROTOCOLO FTP:
FTP (siglas en ingles de file transfer , “protocolo de transferencia de archivos”) en
informática, es un protocolo de red para transferencia de archivos entre sistemas
conectados a una red TCP (transmission control protocol), basada en la arquitectura
cliente-servidor . Desde un equipo cliente s puede conectar a un servidor para
descargar archivos desde el o para enviarle archivos, independientemente del sistema
operativo utilizado en cada equipo .
PROTOCOLO DNS:
Doman Name System o DNS ( en español : sistema de nombres de dominios ) es un
sistema de nomenclatura jerárquica para computadoras, servicios o cualquier recurso
conectado a internet o a una red privada .
Este sistema asocia información variadas con nombres de dominios asignados a cada
uno de los participantes . su función mas importante es traducir (resolver) nombres
inteligibles para los humanos en identificadores binarios asociados con los equipos
conectados a la red, esto con el propósito de poder localizar y direccionar estos equipos
mundialmente.

14.  PROTOCOLO DHCP:
DHCP (siglas en ingles de Dynamic Host Configuration Protocol; protocolo de
configuración dinámica de host) es un protocolo de red que permite a los clientes de
una red IP obtener sus parámetros de configuración automáticamente. Se trata de un
protocolo de tipo cliente-servidor en el que generalmente un servidor posee una lista de
direcciones IP dinámicas y las va asignando a los clientes conforme estas van estando
libres , sabiendo en todo momento quien ha estado en posesión de esa IP , cuanto
tiempo lo ha tenido y a quien se le ha asignado después.
PROTOCOLO HTTP:
Hiper-text Transfer Protocol o HTTP (en español : protocolo de transferencia de
hipertexto) es el protocol usado en cada transacción de la Word wide web . HTTP fue
desarrollada por el Word wide web consortium y la internet Engineering Task Force ,
colaboración que culmino en 1999. HTTP define la sintaxis y la semántica que utilizan
los elementos de software a la arquitectura web (clientes, servidores, proxies) para
comunicarse

15.  PROTOCOLO HTTPS:
Híper Text Transfer Protocol Secure (en español: protocolo seguro de transferencia de
hipertexto ) mas conocido por sus siglas HTTPS , es un protocolo de aplicación basado
en el protocolo HTTP , destinado a la transferencia segura de datos de hipertexto , es
decir, es la versión segura de HTTP .
Es utilizado principalmente en entidades bancarias , tiendas en líneas, y cualquier tipo
de servicios que requiera el envió de datos personales o contras.
 PROTOCOLO NAT:
NAT (Network Adress Translation- traducción de dirección de redes) es un mecanismo
utilizado por enrutadores IP para intercambiar paquetes entre dos redes que asiganan
mutuamente direcciones incompatibles. Consiste en convertir en tiempo real las
direcciones utilizadas en los paquetes transportados. También es necesario editar los
paquetes para permitir la operación de protocolos que incluyen información de
direcciones dentro de la conversación del protocolo.

16. PROTOCOLO POP:
En informática se usa el Post Office Protocol (pop3, protocolo de la oficina de correo) en
clientes locales de correo para obtener los mensajes de correo electrónico almacenados
en un servidor remoto. Es un protocolo de nivel de aplicación en el modelo OSI.
PROTOCOLO SMTP:
Simple Mail Transfer Protocol (SMTP)
Protocolo simple de transferencia de correo, es un protocolo de la capa de aplicación .
Protocolo de red basada en textos utilizados para el intercambio de mensajes de correo
electrónico entre computadoras u otros dispositivos (PDA`S, teléfonos móviles, etc)

17. PROTOCOLO SSH:
SSH (Secure Shell, en español: interprete de ordenes segura) es el nombre de un
protocolo y del programa que lo implementa, y sirve para acceder a maquinas remotas
a través de una red. Permite manejar por completo la computadora mediante un
interprete de comandos, y también puede redirigirse al trafico de X para poder ejecutar
programas gráficos si tenemos un servidor de X (n sistema unix y Windows) corriendo.
PROTOCOLO TELNET:
Telnet (TELecommunication Net Work) es el nombre de un protocolo de red a otra
maquina para manejarla remotamente como si estuviéramos sentados delante de ella.
También es el nombre del programa informático que implementa el cliente. Para que la
conexión funcione, como en todos los servicios de internet , la maquina a la que accesa
debe tener un programa especial que reciba y gestione las conexiones. El puerto que
generalmente se utiliza es el 23

18. PROTOCOLO SSL:
Secure Socket Layer (SSL; en español “capa de conexión segura”) y su sucesor
Transport Layer Security (TLS; en español “seguridad de la capa de transporte”) son
protocolos criptográficos que proporcionan comunicaciones seguras por una red,
comúnmente internet.
 PROTOCOLO RCP:
El RCP (del ingles remote procedura call, llamada a procedimiento remoto) es un
protocolo que permite a un programa de ordenador ejecutar código en otra maquina
emota sin tener que preocuparse por las comunicaciones entre ambos. El protocolo es
un gran avance sobre los sockets usado hasta el momento. De esta manera el
programador no tenia que estar pendiente de las comunicaciones ,estando estas
encapsuladas dentro de las RCP.

19. PROTOCOLO TPC:
TCP (que significa protocolo de control de transmisión) es uno de los principales
protocolos que la capa de transporte del modelo TCP/IP. En nivel de aplicación,
posibilita la administración de datos que vienen del nivel mas bajo del modelo, o van
hacia el (es decir, el protocolo IP). Cuando se proporcionan los datos al protocolo IP, los
agrupa en datagramas IP, fijando el campo de protocolo en 6 (para que sepa con
anticipación que el protocolo es TCP)
PROTOCOLO UDP:
User Datagran Protocol (UDP) es un nivel de protocolo de trasporte basado en el
intercambio de datagramas (encapsulado de capa 4 modelo OSI). Permite el envió de
datragramas a través de la red sin que se haya establecido previamente una conexión,
ya que el propio datagrama incorpora suficiente información de direccionamiento en su
cabecera.

20. PROTOCOLO ICMP:
El protocolo de mensajes de control de internet o ICMP (por sus siglas en ingles internet
control message protocol) es el subprotocolo de control y notificación de errores del
protocolo de internet (IP). Como tal se usa para enviar mensajes de error, indicando
por ejemplo que en un servicio determinado no esta disponible o que un router o host
no pueda ser localizado.
PROTOCOLO IPX:
El protocolo de intercambio de paquetes en secuencia (SPX) es la implementación del
protocolo SPP (sequenced packed protocol) de Xerox. Es un protocolo fiable basado en
comunicaciones con conexión y se encarga de controlar la integridad de los paquetes
y confirmar los paquetes recibidos a través de una red, pertenece a la capa de
transporte nivel y del modelo OSI y actua sobre IPX para asegurar la entrega de los
paquetes, soporta direcciones de 32 bits.

21. PROTOCOLO IPV4:
El internet protocol versión 4 (IPV4) en español: protocolo de internet versión 4 es la
cuarta versión del protocolo internet protocol (IP) y la primera en ser implementada a
gran escala .
Usa dirección de 32bits en redes de área local, esta limitación ayudo al impulso del
IPV6 que esta en las primeras faces de instalación para remplazar al IPV4
PROTOCOLO IPV6:
El internet protocol versión 6 (IPV6) en español: protocolo de internet versión 6, es una
versión del protocolo internet protocol (IP) diseñada para remplazar a internet protocol
versión 4 (IPV4) admite 340 sextillones de direcciones cerca de 670 mil billones de
direcciones por cada milímetro cuadrado de las superficie terrestre
PROTOCOLO NET BIOS:
NET BIOS, “Network Basic Imput/Output System ”, es en sentido estricto, una
especificación de interfaz para accesos a servicios de red, es decir, una capa de
software desarrollado para enlazar un sistema operativo de red con hardware especifico
. Net bios fue originalmente desarrollado por IBM y Systek como API/APIS para el
software del diente de recursos de una red de are local (LAN).

23. ADS
ADSL (estándar ANSI T1.413) proporciona un acceso asimétrico y de alta velocidad a
través del par de cobre que los usuarios tienen actualmente en su casa u oficina, para
la conexión a la red telefónica. Sus principales aplicaciones son la comunicación de
datos a alta velocidad (por ejemplo, para acceso a Internet, remoto a Lens y teletrabajo)
y el vídeo bajo demanda.
ANSI
El American Nacional Estándares Instituto (ANSI) ha servido en su capacidad como
administrador y coordinador del sistema voluntario de la estandarización del sector
privado de Estados Unidos por más de 80 años. Fundado en 1918 por cinco sociedades
de ingeniería y tres agencias de gobierno, el instituto sigue siendo una organización
privada, no lucrativa mantenida por una diversidad de organizaciones del sector privado
y público.
ATM
Tecnología orientada a conexión definida por la ITU (International Telecomunicación
Unión) y el foro ATM (Asíncronos Transfer Modo). Al nivel más bajo envía todos los
datos en paquetes o celdas de tamaño fijo con 48 octetos por celda. ATM es la interfaz
de transmisión de datos para BISDN (Bridaban Integrated Services Digital Network). A
diferencia de X.25, ATM no provee mecanismos de control de error y de control de flujo.

24. ETSI
Organización sin ánimo de lucro cuya misión es determinar y producir estándares de
telecomunicaciones que serán utilizados en las próximas décadas. Es un foro abierto
que engloba 696 miembros de 50 países, representantes de la Administración,
operadores de red, fabricantes, proveedores de servicios y usuarios. Cualquier
organización europea que tenga interés en promover los estándares de
telecomunicaciones europeos tiene derecho a representar ese interés en ETSI y, de esa
manera, influir directamente en el proceso de desarrollo de los estándares.
 IEEE
Fundado en 1884 en E.U.A., el Instituto de Ingeniería en Eléctrica y Electrónica, Inc.
(IEEE) se ha dedicado a ayudar a que más de 320,000 profesionales y estudiantes de
Ingeniería desarrollen su potencial en campos de la ingeniería eléctrica. Es la
organización de ingeniería mas grande y prestigiada del mundo. Que tiene como
objetivo promover el avance de las teorías y las practicas de la electrotecnologia.

26. Adaptadores PCMCIA:
En primer lugar veremos los
adaptadores de red PCMCIA, estos
adaptadores, son casi de uso exclusivo
de ordenadores portátiles, que son los
que normalmente vienen equipados con
este tipo de conector. En la figura
podemos apreciar la forma de este
dispositivo y la boca o puerto ethernet
donde conectaremos el cable con
terminador RJ45.
Adaptadores PCI:
Son dispositivos PCI, similares a
las tarjetas PCI a las que ya
estamos habituados. Su uso
esta indicado en ordenadores
de sobremesa.

27. Adaptadores Wifi:
Respecto a los adaptadores inalámbricos
que podemos instalar, también pueden ser
de varios tipos y la elección dependerá de
nuestras necesidades y de las
características de nuestro equipo,
pudiendo elegir entre adaptadores
PCMCIA, miniPCI, PCI o USB.
 Adaptadores miniPCI:
Este tipo de adaptador, son los usados
habitualmente por los portátiles y los
routers inalámbricos, es un pequeño
circuito similar a la memoria de los
ordenadores portátiles,
incluye la antena, aunque en la mayor
parte de los dispositivos se puede
incorporar una antena externa adicional.

28. Adaptadores USB:
Son los más habituales, por su precio y
facilidad para instalarlo pudiendo ser
usado en cualquier ordenador que
disponga de puertos USB, sea sobremesa
o portátil, incluso es posible adaptarlos a
cualquier aparato electrónico que disponga
de ese tipo de conexión. Podemos ver en
la fotografía un ejemplo de este adaptador.

30. Cable coaxial
La construcción de cables coaxiales varía mucho. La elección del diseño afecta al
tamaño, flexibilidad y el cable pierde propiedades.
Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante,
un apantallamiento de metal trenzado y una cubierta externa.
El apantallamiento tiene que ver con el trenzado o malla de metal (u otro material) que
rodea los cables.
El núcleo de un cable coaxial transporta señales electrónicas que forman la información.
Este núcleo puede ser sólido (normalmente de cobre) o de hilos Rodeando al núcleo
existe una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo
trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la distorsión que
proviene de los hilos adyacentes.

31. Cable por par trenzado
El cable de par trenzado (aunque en estricto rigor debería llamarse "par torcido") es un
medio de conexión usado en telecomunicaciones en el que dos conductores
eléctricos aislados son entrelazados para anular las interferencias de fuentes externas
y diafonía de los cables adyacentes.
 UTP acrónimo o Cable trenzado sin apantallar. Son cables de pares trenzados sin
apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y
de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones
para trabajar a grandes distancias sin regeneración de la señal.
 STP, acrónimo de Shielded Twisted Pair o Par trenzado apantallado. Se trata de
cables de cobre aislados dentro de una cubierta protectora, con un número específico
de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un
conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de
ordenadores comoEthernet o Token Ring. Es más caro que la versión no apantallada
o UTP

32.  FTP, acrónimo de Foiled Twisted Pair o Par trenzado con pantalla global. Son unos
cables de pares que poseen una pantalla conductora global en forma trenzada.
Mejora la protección frente a interferencias y su impedancia es de 12 ohmios

33. Cable fibra óptica
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos;
un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se
envían pulsos de luz que representan los datos a transmitir. El haz de luz queda
completamente confinado y se propaga por el interior de la fibra con un ángulo
de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell.
La fuente de luz puede ser láser o un LED.

35.  CONCENTRADOR:
Un hub o concentrador es un dispositivo que canaliza el cableado de una red para
ampliarla y repetir la misma señal a través de diferentes puertos.
Se le llama hub al dispositivo tecnológico que tiene la capacidad de centralizar la
función de una red con el propósito de ampliarla hacia otros puertos utilizando la misma
señal que es repetida y emitida sucesivamente.
El funcionamiento de un concentrador está dado por la repetición de un mismo paquete
de datos en todos sus puertos, de manera que todos los puntos accedan a la misma
información al mismo tiempo. El hub es fundamental para el tipo de redes en estrella.

36. REPETIDOR:
Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la
retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir
distancias más largas sin degradación o con una degradación tolerable.
El término repetidor se creó con la telegrafía y se refería a un dispositivo
electromecánico utilizado para regenerar las señales telegráficas. El uso del término ha
continuado en telefonía y transmisión de datos.

37. SWITCH:
También llamado conmutador es un dispositivo cuya función es interconectar 2 o mas
segmentos de red pasando con la dirección MAC de destino. Los conmutadores se
utilizan cuando se desean conectar múltiples redes funcionándolas en una sola.
Funcionan como un filtro en la red, mejora el rendimiento y la seguridad de la misma.
Los conmutadores poseen la capacidad de aprender y almacenar las direcciones MAC
de los dispositivos alcanzables a través de cada uno de sus puertos . en el caso de
conectar dos conmutadores o un conmutador aprenderá las direcciones MAC de los
dispositivos accesibles por sus puertos.

38. ROUTER:
También llamado ruteador, enrutador o encaminador es un dispositivo de hardware
usado para la interconexión que permite asegurar el direccionamiento de paquetes de
datos entre las redes y determina la mejor ruta que debe tomar. Los encaminadores se
utilizan con frecuencia en los hogares para conectar un servicio de banda ancha , por
ejemplo el ADSL. Un encaminador usado de una casa puede permitir la conectividad a
una empresa a través de una red privada virtual segura (VPN)
