Este documento describe diferentes modos y tecnologías de transmisión de datos. Explica la transmisión analógica y digital, así como diferentes tipos de modulación. También describe tecnologías como la banda ancha por cable, transmisión síncrona y asíncrona, conexiones inalámbricas y Power Line Communications. Finalmente, explica protocolos de comunicación comunes y organizaciones de estandarización.

1. William J. Braga Poot
6°”A”
Informática

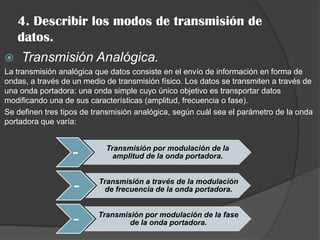

2. 4. Describir los modos de transmisión de
datos.
 Transmisión Analógica.
La transmisión analógica que datos consiste en el envío de información en forma de
ondas, a través de un medio de transmisión físico. Los datos se transmiten a través de
una onda portadora: una onda simple cuyo único objetivo es transportar datos
modificando una de sus características (amplitud, frecuencia o fase).
Se definen tres tipos de transmisión analógica, según cuál sea el parámetro de la onda
portadora que varía:
Transmisión por modulación de la
- amplitud de la onda portadora.
Transmisión a través de la modulación
- de frecuencia de la onda portadora.
Transmisión por modulación de la fase
- de la onda portadora.

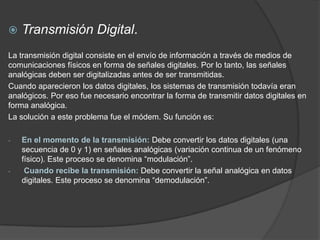

3.  Transmisión Digital.
La transmisión digital consiste en el envío de información a través de medios de
comunicaciones físicos en forma de señales digitales. Por lo tanto, las señales
analógicas deben ser digitalizadas antes de ser transmitidas.
Cuando aparecieron los datos digitales, los sistemas de transmisión todavía eran
analógicos. Por eso fue necesario encontrar la forma de transmitir datos digitales en
forma analógica.
La solución a este problema fue el módem. Su función es:
- En el momento de la transmisión: Debe convertir los datos digitales (una
secuencia de 0 y 1) en señales analógicas (variación continua de un fenómeno
físico). Este proceso se denomina “modulación”.
- Cuando recibe la transmisión: Debe convertir la señal analógica en datos
digitales. Este proceso se denomina “demodulación”.

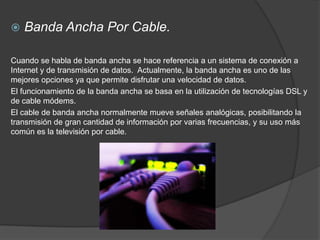

4.  Banda Ancha Por Cable.
Cuando se habla de banda ancha se hace referencia a un sistema de conexión a
Internet y de transmisión de datos. Actualmente, la banda ancha es uno de las
mejores opciones ya que permite disfrutar una velocidad de datos.
El funcionamiento de la banda ancha se basa en la utilización de tecnologías DSL y
de cable módems.
El cable de banda ancha normalmente mueve señales analógicas, posibilitando la
transmisión de gran cantidad de información por varias frecuencias, y su uso más
común es la televisión por cable.

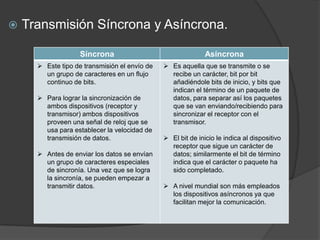

5.  Transmisión Síncrona y Asíncrona.
Síncrona Asíncrona
 Este tipo de transmisión el envío de  Es aquella que se transmite o se
un grupo de caracteres en un flujo recibe un carácter, bit por bit
continuo de bits. añadiéndole bits de inicio, y bits que
indican el término de un paquete de
 Para lograr la sincronización de datos, para separar así los paquetes
ambos dispositivos (receptor y que se van enviando/recibiendo para
transmisor) ambos dispositivos sincronizar el receptor con el
proveen una señal de reloj que se transmisor.
usa para establecer la velocidad de
transmisión de datos.  El bit de inicio le indica al dispositivo
receptor que sigue un carácter de
 Antes de enviar los datos se envían datos; similarmente el bit de término
un grupo de caracteres especiales indica que el carácter o paquete ha
de sincronía. Una vez que se logra sido completado.
la sincronía, se pueden empezar a
transmitir datos.  A nivel mundial son más empleados
los dispositivos asíncronos ya que
facilitan mejor la comunicación.

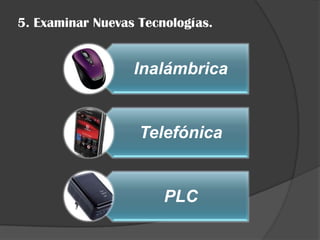

6. 5. Examinar Nuevas Tecnologías.
Inalámbrica
Telefónica
PLC

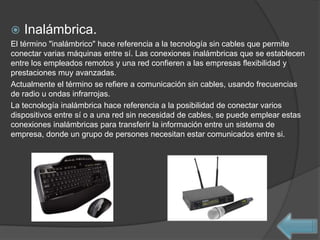

7.  Inalámbrica.
El término "inalámbrico" hace referencia a la tecnología sin cables que permite
conectar varias máquinas entre sí. Las conexiones inalámbricas que se establecen
entre los empleados remotos y una red confieren a las empresas flexibilidad y
prestaciones muy avanzadas.
Actualmente el término se refiere a comunicación sin cables, usando frecuencias
de radio u ondas infrarrojas.
La tecnología inalámbrica hace referencia a la posibilidad de conectar varios
dispositivos entre sí o a una red sin necesidad de cables, se puede emplear estas
conexiones inalámbricas para transferir la información entre un sistema de
empresa, donde un grupo de persones necesitan estar comunicados entre si.

8.  Telefónica
Básicamente está formada por dos grandes partes: una red de comunicaciones
(o red de telefonía móvil) y los terminales (o teléfonos móviles) que permiten el
acceso a dicha red.
La comunicación telefónica es posible gracias a la interconexión entre centrales
móviles y públicas. Según las bandas o frecuencias en las que opera el móvil,
podrá funcionar en una parte u otra del mundo.
Consiste en la combinación de una red de estaciones transmisoras-receptoras de
radio y una serie de centrales telefónicas de conmutación de 1er y 5º nivel que
posibilita la comunicación entre terminales telefónicos portátiles o entre
terminales portátiles y teléfonos de la red fija tradicional. En su operación el
teléfono móvil establece comunicación con una estación base, y a medida que se
traslada, los sistemas computacionales que administran la red van cambiando la
llamada a la siguiente estación base, en forma transparente para el usuario.

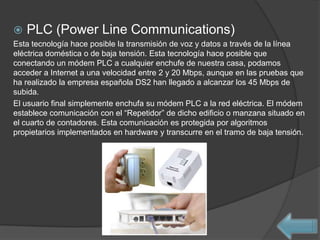

9.  PLC (Power Line Communications)
Esta tecnología hace posible la transmisión de voz y datos a través de la línea
eléctrica doméstica o de baja tensión. Esta tecnología hace posible que
conectando un módem PLC a cualquier enchufe de nuestra casa, podamos
acceder a Internet a una velocidad entre 2 y 20 Mbps, aunque en las pruebas que
ha realizado la empresa española DS2 han llegado a alcanzar los 45 Mbps de
subida.
El usuario final simplemente enchufa su módem PLC a la red eléctrica. El módem
establece comunicación con el “Repetidor” de dicho edificio o manzana situado en
el cuarto de contadores. Esta comunicación es protegida por algoritmos
propietarios implementados en hardware y transcurre en el tramo de baja tensión.

10. 7. Proponer Los Protocolos de
Comunicación.
El Protocolo de red o también Protocolo de Comunicación es el conjunto de reglas
que especifican el intercambio de datos u órdenes durante la comunicación entre
las entidades que forman parte de una red.
Los protocolos son reglas de comunicación que permiten el flujo de información
entre computadoras distintas que manejan lenguajes distintos.
Por ejemplo, dos computadores conectados en la misma red pero con protocolos
diferentes no podrían comunicarse jamás, para ello, es necesario que ambas
"hablen" el mismo idioma, por tal sentido, el protocolo TCP/IP fue creado para las
comunicaciones en Internet, para que cualquier computador se conecte a Internet,
es necesario que tenga instalado este protocolo de comunicación.
Pueden estar implementados bien en hardware (tarjetas de red), software (drivers),
o una combinación de ambos.

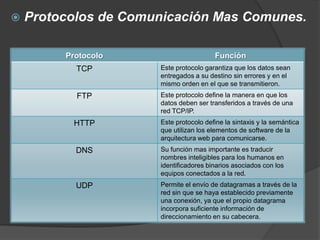

11.  Protocolos de Comunicación Mas Comunes.
Protocolo Función
TCP Este protocolo garantiza que los datos sean
entregados a su destino sin errores y en el
mismo orden en el que se transmitieron.
FTP Este protocolo define la manera en que los
datos deben ser transferidos a través de una
red TCP/IP.
HTTP Este protocolo define la sintaxis y la semántica
que utilizan los elementos de software de la
arquitectura web para comunicarse.
DNS Su función mas importante es traducir
nombres inteligibles para los humanos en
identificadores binarios asociados con los
equipos conectados a la red.
UDP Permite el envío de datagramas a través de la
red sin que se haya establecido previamente
una conexión, ya que el propio datagrama
incorpora suficiente información de
direccionamiento en su cabecera.

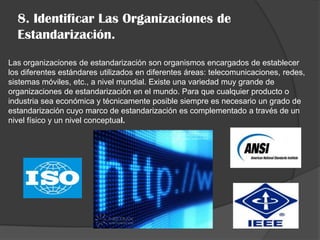

12. 8. Identificar Las Organizaciones de
Estandarización.
Las organizaciones de estandarización son organismos encargados de establecer
los diferentes estándares utilizados en diferentes áreas: telecomunicaciones, redes,
sistemas móviles, etc., a nivel mundial. Existe una variedad muy grande de
organizaciones de estandarización en el mundo. Para que cualquier producto o
industria sea económica y técnicamente posible siempre es necesario un grado de
estandarización cuyo marco de estandarización es complementado a través de un
nivel físico y un nivel conceptual.

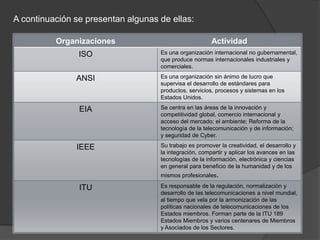

13. A continuación se presentan algunas de ellas:
Organizaciones Actividad
ISO Es una organización internacional no gubernamental,
que produce normas internacionales industriales y
comerciales.
ANSI Es una organización sin ánimo de lucro que
supervisa el desarrollo de estándares para
productos, servicios, procesos y sistemas en los
Estados Unidos.
EIA Se centra en las áreas de la innovación y
competitividad global, comercio internacional y
acceso del mercado; el ambiente; Reforma de la
tecnología de la telecomunicación y de información;
y seguridad de Cyber.
IEEE Su trabajo es promover la creatividad, el desarrollo y
la integración, compartir y aplicar los avances en las
tecnologías de la información, electrónica y ciencias
en general para beneficio de la humanidad y de los
mismos profesionales.
ITU Es responsable de la regulación, normalización y
desarrollo de las telecomunicaciones a nivel mundial,
al tiempo que vela por la armonización de las
políticas nacionales de telecomunicaciones de los
Estados miembros. Forman parte de la ITU 189
Estados Miembros y varios centenares de Miembros
y Asociados de los Sectores.

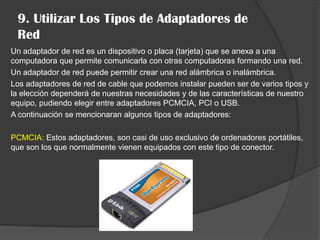

14. 9. Utilizar Los Tipos de Adaptadores de
Red
Un adaptador de red es un dispositivo o placa (tarjeta) que se anexa a una
computadora que permite comunicarla con otras computadoras formando una red.
Un adaptador de red puede permitir crear una red alámbrica o inalámbrica.
Los adaptadores de red de cable que podemos instalar pueden ser de varios tipos y
la elección dependerá de nuestras necesidades y de las características de nuestro
equipo, pudiendo elegir entre adaptadores PCMCIA, PCI o USB.
A continuación se mencionaran algunos tipos de adaptadores:
PCMCIA: Estos adaptadores, son casi de uso exclusivo de ordenadores portátiles,
que son los que normalmente vienen equipados con este tipo de conector.

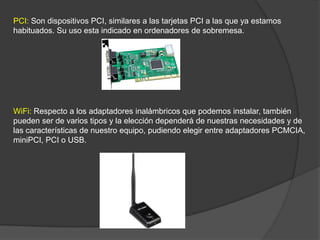

15. PCI: Son dispositivos PCI, similares a las tarjetas PCI a las que ya estamos
habituados. Su uso esta indicado en ordenadores de sobremesa.
WiFi: Respecto a los adaptadores inalámbricos que podemos instalar, también
pueden ser de varios tipos y la elección dependerá de nuestras necesidades y de
las características de nuestro equipo, pudiendo elegir entre adaptadores PCMCIA,
miniPCI, PCI o USB.

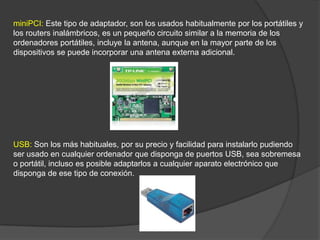

16. miniPCI: Este tipo de adaptador, son los usados habitualmente por los portátiles y
los routers inalámbricos, es un pequeño circuito similar a la memoria de los
ordenadores portátiles, incluye la antena, aunque en la mayor parte de los
dispositivos se puede incorporar una antena externa adicional.
USB: Son los más habituales, por su precio y facilidad para instalarlo pudiendo
ser usado en cualquier ordenador que disponga de puertos USB, sea sobremesa
o portátil, incluso es posible adaptarlos a cualquier aparato electrónico que
disponga de ese tipo de conexión.

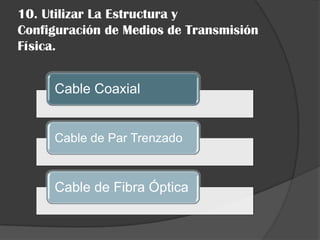

17. 10. Utilizar La Estructura y
Configuración de Medios de Transmisión
Física.
Cable Coaxial
Cable de Par Trenzado
Cable de Fibra Óptica

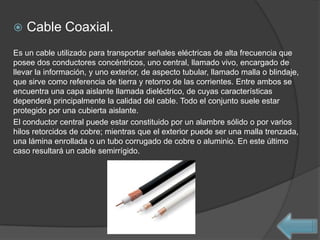

18.  Cable Coaxial.
Es un cable utilizado para transportar señales eléctricas de alta frecuencia que
posee dos conductores concéntricos, uno central, llamado vivo, encargado de
llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje,
que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se
encuentra una capa aislante llamada dieléctrico, de cuyas características
dependerá principalmente la calidad del cable. Todo el conjunto suele estar
protegido por una cubierta aislante.
El conductor central puede estar constituido por un alambre sólido o por varios
hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada,
una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último
caso resultará un cable semirrígido.

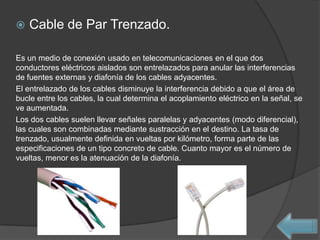

19.  Cable de Par Trenzado.
Es un medio de conexión usado en telecomunicaciones en el que dos
conductores eléctricos aislados son entrelazados para anular las interferencias
de fuentes externas y diafonía de los cables adyacentes.
El entrelazado de los cables disminuye la interferencia debido a que el área de
bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se
ve aumentada.
Los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial),
las cuales son combinadas mediante sustracción en el destino. La tasa de
trenzado, usualmente definida en vueltas por kilómetro, forma parte de las
especificaciones de un tipo concreto de cable. Cuanto mayor es el número de
vueltas, menor es la atenuación de la diafonía.

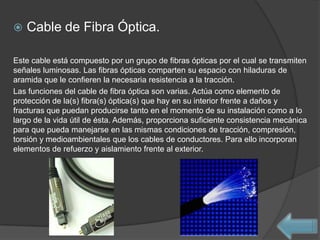

20.  Cable de Fibra Óptica.
Este cable está compuesto por un grupo de fibras ópticas por el cual se transmiten
señales luminosas. Las fibras ópticas comparten su espacio con hiladuras de
aramida que le confieren la necesaria resistencia a la tracción.
Las funciones del cable de fibra óptica son varias. Actúa como elemento de
protección de la(s) fibra(s) óptica(s) que hay en su interior frente a daños y
fracturas que puedan producirse tanto en el momento de su instalación como a lo
largo de la vida útil de ésta. Además, proporciona suficiente consistencia mecánica
para que pueda manejarse en las mismas condiciones de tracción, compresión,
torsión y medioambientales que los cables de conductores. Para ello incorporan
elementos de refuerzo y aislamiento frente al exterior.

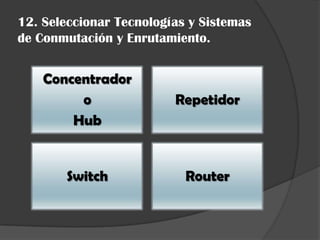

21. 12. Seleccionar Tecnologías y Sistemas
de Conmutación y Enrutamiento.
Concentrador
o Repetidor
Hub
Switch Router

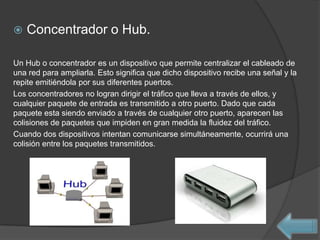

22.  Concentrador o Hub.
Un Hub o concentrador es un dispositivo que permite centralizar el cableado de
una red para ampliarla. Esto significa que dicho dispositivo recibe una señal y la
repite emitiéndola por sus diferentes puertos.
Los concentradores no logran dirigir el tráfico que lleva a través de ellos, y
cualquier paquete de entrada es transmitido a otro puerto. Dado que cada
paquete esta siendo enviado a través de cualquier otro puerto, aparecen las
colisiones de paquetes que impiden en gran medida la fluidez del tráfico.
Cuando dos dispositivos intentan comunicarse simultáneamente, ocurrirá una
colisión entre los paquetes transmitidos.

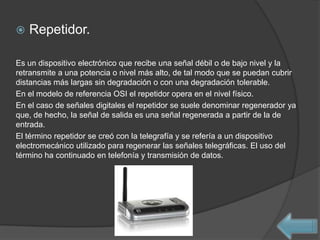

23.  Repetidor.
Es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la
retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir
distancias más largas sin degradación o con una degradación tolerable.
En el modelo de referencia OSI el repetidor opera en el nivel físico.
En el caso de señales digitales el repetidor se suele denominar regenerador ya
que, de hecho, la señal de salida es una señal regenerada a partir de la de
entrada.
El término repetidor se creó con la telegrafía y se refería a un dispositivo
electromecánico utilizado para regenerar las señales telegráficas. El uso del
término ha continuado en telefonía y transmisión de datos.

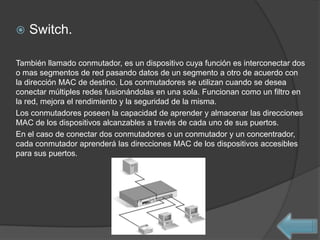

24.  Switch.
También llamado conmutador, es un dispositivo cuya función es interconectar dos
o mas segmentos de red pasando datos de un segmento a otro de acuerdo con
la dirección MAC de destino. Los conmutadores se utilizan cuando se desea
conectar múltiples redes fusionándolas en una sola. Funcionan como un filtro en
la red, mejora el rendimiento y la seguridad de la misma.
Los conmutadores poseen la capacidad de aprender y almacenar las direcciones
MAC de los dispositivos alcanzables a través de cada uno de sus puertos.
En el caso de conectar dos conmutadores o un conmutador y un concentrador,
cada conmutador aprenderá las direcciones MAC de los dispositivos accesibles
para sus puertos.

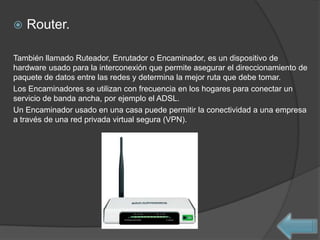

25.  Router.
También llamado Ruteador, Enrutador o Encaminador, es un dispositivo de
hardware usado para la interconexión que permite asegurar el direccionamiento de
paquete de datos entre las redes y determina la mejor ruta que debe tomar.
Los Encaminadores se utilizan con frecuencia en los hogares para conectar un
servicio de banda ancha, por ejemplo el ADSL.
Un Encaminador usado en una casa puede permitir la conectividad a una empresa
a través de una red privada virtual segura (VPN).
