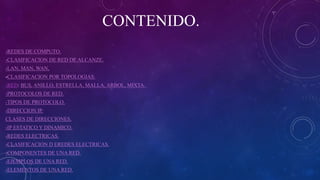

CONTENIDO.
-REDES DE COMPUTO.
-CLASIFICACION DE RED DE ALCANZE.
-LAN, MAN, WAN,
-CLASIFICACION POR TOPOLOGIAS.
-RED: BUS, ANILLO, ESTRELLA, MALLA, ARBOL, MIXTA.
-PROTOCOLOS DE RED.
-TIPOS DE PROTOCOLO.
-DIRECCION IP.
CLASES DE DIRECCIONES.
-IP ESTATICO Y DINAMICO.
-REDES ELECTRICAS.
-CLASIFICACION D EREDES ELECTRICAS.
-COMPONENTES DE UNA RED.
-EJEMPLOS DE UNA RED.
-ELEMENTOS DE UNA RED.

REDES DE COMPUTO.

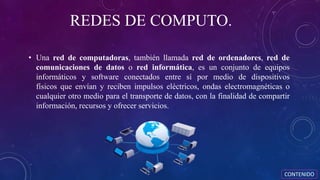

• Una red de computadoras, también llamada red de ordenadores, red de
comunicaciones de datos o red informática, es un conjunto de equipos
informáticos y software conectados entre sí por medio de dispositivos
físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o
cualquier otro medio para el transporte de datos, con la finalidad de compartir
información, recursos y ofrecer servicios.
CONTENIDO

• PAN: (red de área Personal): es una red de ordenadores usada para la
comunicación entre los dispositivos de la computadora (teléfonos incluyendo
las ayudantes digitales personales) cerca de una persona. El alcance de una
PAN normalmente se extiende a 10 metros. Se pueden conectar con cables a
los USB y FireWire de la computadora. Una red personal sin hilos del área
(WPAN) se puede también hacer posible con tecnologías de red tales como
IrDA (“Asociación de Datos Infra-rojos”) y Bluetooth.
CONTENIDO

LAN:
• LAN son las siglas de Local Área Network, Red de área local. Una LAN es
una red que conecta los ordenadores en un área relativamente pequeña y
predeterminada (como una habitación, un edificio, o un conjunto de edificios).
• Las redes LAN se pueden conectar entre ellas a través de líneas telefónicas y
ondas de radio. Un sistema de redes LAN conectadas de esta forma se llama
una WAN, siglas del inglés de wide-area network, Red de área ancha.
• Su alcance está limitada físicamente a un edificio o a un entorno de 200
metros.
CONTENIDO

MAN:
• MAN es la sigla de Metropolitan Área Network, que puede traducirse como
Red de Área Metropolitana. Una red MAN es aquella que, a través de una
conexión de alta velocidad, ofrece cobertura en una zona geográfica extensa
(como una ciudad o un municipio).
• Con una red MAN es posible compartir e intercambiar todo tipo de datos
(texto, vídeos, audio, etc.) mediante fibra óptica o cable de par trenzado.
CONTENIDO

WAN:
• Es la sigla de Wide Área Network (“Red de Área Amplia”). El concepto se
utiliza para nombrar a la red de computadoras que se extiende en una gran
franja de territorio, ya sea a través de una ciudad, un país o, incluso, a nivel
mundial. Un ejemplo de red WAN es la propia Internet.
CONTENIDO

• La topología de la red se define como la cadena de comunicación usada por los
nodos que conforman una red para comunicarse, en algunos casos se puede
usar la palabra arquitectura para hablar de la disposición física del cableado y
de cómo el protocolo considera dicho cableado.
CONTENIDO

Red cuya topología se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los dispositivos comparten el mismo canal para
comunicarse entre sí.
CONTENIDO

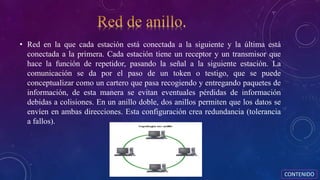

• Red en la que cada estación está conectada a la siguiente y la última está
conectada a la primera. Cada estación tiene un receptor y un transmisor que
hace la función de repetidor, pasando la señal a la siguiente estación. La
comunicación se da por el paso de un token o testigo, que se puede
conceptualizar como un cartero que pasa recogiendo y entregando paquetes de
información, de esta manera se evitan eventuales pérdidas de información
debidas a colisiones. En un anillo doble, dos anillos permiten que los datos se
envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia
a fallos).
CONTENIDO

• Red en la cual las estaciones están conectadas directamente a un punto central
y todas las comunicaciones se han de hacer necesariamente a través de éste.
Los dispositivos no están directamente conectados entre sí, además de que no
se permite tanto tráfico de información. Dado su transmisión, una red en
estrella activa tiene un nodo central activo que normalmente tiene los medios
para prevenir problemas relacionados con el eco. Se utiliza sobre todo para
redes locales. La mayoría de las redes de área local que tienen un enrutador
(router), un conmutador (switch) o un concentrador (Hub) siguen esta
topología. El nodo central en estas sería el enrutador, el conmutador o el
concentrador, por el que pasan todos los paquetes.
Red en Estrella.
CONTENIDO

• Red en la que cada nodo está conectado a todos los nodos. De esta manera es
posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red
de malla está completamente conectada, no puede existir absolutamente
ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias
conexiones con todos los demás servidores.
CONTENIDO

• (también conocida como topología jerárquica) puede ser vista como una
colección de redes en estrella ordenadas en una jerarquía. Éste árbol tiene
nodos periféricos individuales (por ejemplo hojas) que requieren transmitir a y
recibir de otro nodo solamente y no necesitan actuar como repetidores o
regeneradores. Al contrario que en las redes en estrella, la función del nodo
central se puede distribuir. Los nodos individuales pueden quedar aislados de
la red por un fallo puntual en la ruta de conexión del nodo.
CONTENIDO

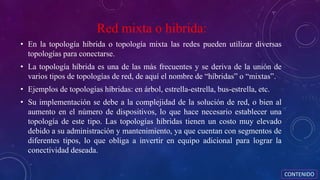

Red mixta o hibrida:
• En la topología híbrida o topología mixta las redes pueden utilizar diversas
topologías para conectarse.
• La topología híbrida es una de las más frecuentes y se deriva de la unión de
varios tipos de topologías de red, de aquí el nombre de “híbridas” o “mixtas”.
• Ejemplos de topologías híbridas: en árbol, estrella-estrella, bus-estrella, etc.
• Su implementación se debe a la complejidad de la solución de red, o bien al
aumento en el número de dispositivos, lo que hace necesario establecer una
topología de este tipo. Las topologías híbridas tienen un costo muy elevado
debido a su administración y mantenimiento, ya que cuentan con segmentos de
diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la
conectividad deseada.
CONTENIDO

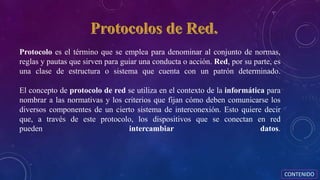

Protocolo es el término que se emplea para denominar al conjunto de normas,
reglas y pautas que sirven para guiar una conducta o acción. Red, por su parte, es
una clase de estructura o sistema que cuenta con un patrón determinado.
El concepto de protocolo de red se utiliza en el contexto de la informática para
nombrar a las normativas y los criterios que fijan cómo deben comunicarse los
diversos componentes de un cierto sistema de interconexión. Esto quiere decir
que, a través de este protocolo, los dispositivos que se conectan en red
pueden intercambiar datos.
CONTENIDO

• También conocido como protocolo de comunicación, el protocolo de red
establece la semántica y la sintaxis del intercambio de información, algo que
constituye un estándar. Las computadoras en red, de este modo, tienen que
actuar de acuerdo a los parámetros y los criterios establecidos por el protocolo
en cuestión para lograr comunicarse entre sí y para recuperar datos que, por
algún motivo, no hayan llegado a destino.
CONTENIDO

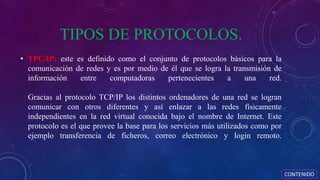

TIPOS DE PROTOCOLOS.
• TPC/IP: este es definido como el conjunto de protocolos básicos para la
comunicación de redes y es por medio de él que se logra la transmisión de
información entre computadoras pertenecientes a una red.
Gracias al protocolo TCP/IP los distintos ordenadores de una red se logran
comunicar con otros diferentes y así enlazar a las redes físicamente
independientes en la red virtual conocida bajo el nombre de Internet. Este
protocolo es el que provee la base para los servicios más utilizados como por
ejemplo transferencia de ficheros, correo electrónico y login remoto.
CONTENIDO

• TCP (Transmisión Control Protocol): este es un protocolo orientado a las
comunicaciones y ofrece una transmisión de datos confiable. El TCP es el
encargado del ensamble de datos provenientes de las capas superiores hacia
paquetes estándares, asegurándose que la transferencia de datos se realice
correctamente.
• HTTP (Hipertexto Transfer Protocol): este protocolo permite la
recuperación de información y realizar búsquedas indexadas que permiten
saltos intertextuales de manera eficiente. Por otro lado, permiten la
transferencia de textos de los más variados formatos, no sólo HTML. El
protocolo HTTP fue desarrollado para resolver los problemas surgidos del
sistema hipermedial distribuidos en diversos puntos de la red.
CONTENIDO

• FTP (File Transfer Protocol): este es utilizado a la hora de realizar transferencias
remotas de archivos. Lo que permite es enviar archivos digitales de un lugar local a
otro que sea remoto o al revés. Generalmente, el lugar local es la PC mientras que el
remoto el servidor.
• SSH (Secure Shell): este fue desarrollado con el fin de mejorar la seguridad en las
comunicaciones de internet. Para lograr esto el SSH elimina el envío de aquellas
contraseñas que no son cifradas y codificando toda la información transferida.
• UDP (Use Datagram Protocol): el protocolo de datagrama de usuario está destinado
a aquellas comunicaciones que se realizan sin conexión y que no cuentan con
mecanismos para transmitir datagramas. Esto se contrapone con el TCP que está
destinado a comunicaciones con conexión. Este protocolo puede resultar poco
confiable excepto si las aplicaciones utilizadas cuentan con verificación de
confiabilidad.
CONTENIDO

• SNMP (Simple Network Management Protocol): este usa el Protocolo de
Datagrama del Usuario (PDU) como mecanismo para el transporte. Por otro
lado, utiliza distintos términos de TCP/IP como agentes y administradores en
lugar de servidores y clientes. El administrador se comunica por medio de la red,
mientras que el agente aporta la información sobre un determinado dispositivo
• TFTP (Trivial File Transfer Protocol): este protocolo de transferencia se
caracteriza por sencillez y falta de complicaciones. No cuenta con seguridad
alguna y también utiliza el Protocolo de Datagrama del Usuario como
mecanismo de transporte.
CONTENIDO

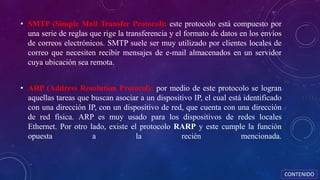

• SMTP (Simple Mail Transfer Protocol): este protocolo está compuesto por
una serie de reglas que rige la transferencia y el formato de datos en los envíos
de correos electrónicos. SMTP suele ser muy utilizado por clientes locales de
correo que necesiten recibir mensajes de e-mail almacenados en un servidor
cuya ubicación sea remota.
• ARP (Address Resolution Protocol): por medio de este protocolo se logran
aquellas tareas que buscan asociar a un dispositivo IP, el cual está identificado
con una dirección IP, con un dispositivo de red, que cuenta con una dirección
de red física. ARP es muy usado para los dispositivos de redes locales
Ethernet. Por otro lado, existe el protocolo RARP y este cumple la función
opuesta a la recién mencionada.
CONTENIDO

• Una dirección IP es una etiqueta numérica que identifica, de manera lógica y
jerárquica, a una interfaz (elemento de comunicación/conexión) de un
dispositivo (habitualmente una computadora) dentro de una red que utilice
el protocolo IP (Internet Protocol), que corresponde al nivel de red del modelo
OSI
CONTENIDO

• Dicho número no se ha de confundir con la dirección MAC, que es un
identificador de 48 bits para identificar de forma única la tarjeta de red y no
depende del protocolo de conexión utilizado ni de la red. La dirección IP puede
cambiar muy a menudo por cambios en la red o porque el dispositivo
encargado dentro de la red de asignar las direcciones IP decida asignar otra IP
(por ejemplo, con el protocolo DHCP). A esta forma de asignación de
dirección IP se denomina también dirección IP dinámica (normalmente
abreviado como IP dinámica).
• Los sitios de Internet que por su naturaleza necesitan estar permanentemente
conectados generalmente tienen una dirección IP fija (comúnmente, IP
fija o IP estática). Esta no cambia con el tiempo. Los servidores de correo,
DNS, FTP públicos y servidores de páginas web necesariamente deben contar
con una dirección IP fija o estática, ya que de esta forma se permite su
localización en la red.
CONTENIDO

La dirección IP consiste en un número de 32 bits que en la práctica vemos
siempre segmentado en cuatro grupos de 8 bits cada uno
(xxx.xxx.xxx.xxx). Cada segmento de 8 bits varía de 0-255 y están separados por
un punto.
Esta división del número IP en segmentos posibilita la clasificación de las
direcciones IPs en 5 clases: A, B, C, D e Y.
Cada clase de dirección permite un cierto número de redes y de
computadoras dentro de estas redes.
CONTENIDO

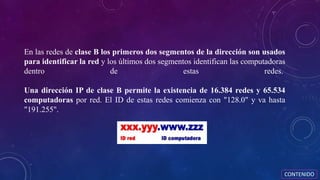

En las redes de clase B los primeros dos segmentos de la dirección son usados
para identificar la red y los últimos dos segmentos identifican las computadoras
dentro de estas redes.
Una dirección IP de clase B permite la existencia de 16.384 redes y 65.534
computadoras por red. El ID de estas redes comienza con "128.0" y va hasta
"191.255".
CONTENIDO

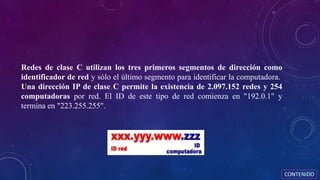

Redes de clase C utilizan los tres primeros segmentos de dirección como
identificador de red y sólo el último segmento para identificar la computadora.
Una dirección IP de clase C permite la existencia de 2.097.152 redes y 254
computadoras por red. El ID de este tipo de red comienza en "192.0.1" y
termina en "223.255.255".
CONTENIDO

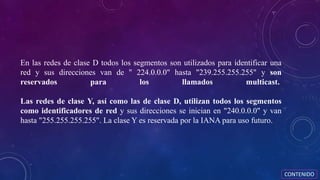

En las redes de clase D todos los segmentos son utilizados para identificar una
red y sus direcciones van de " 224.0.0.0" hasta "239.255.255.255" y son
reservados para los llamados multicast.
Las redes de clase Y, así como las de clase D, utilizan todos los segmentos
como identificadores de red y sus direcciones se inician en "240.0.0.0" y van
hasta "255.255.255.255". La clase Y es reservada por la IANA para uso futuro.
CONTENIDO

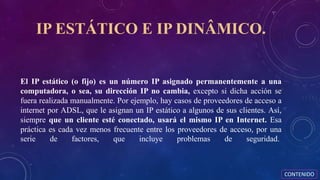

IP ESTÁTICO E IP DINÂMICO.
El IP estático (o fijo) es un número IP asignado permanentemente a una
computadora, o sea, su dirección IP no cambia, excepto si dicha acción se
fuera realizada manualmente. Por ejemplo, hay casos de proveedores de acceso a
internet por ADSL, que le asignan un IP estático a algunos de sus clientes. Así,
siempre que un cliente esté conectado, usará el mismo IP en Internet. Esa
práctica es cada vez menos frecuente entre los proveedores de acceso, por una
serie de factores, que incluye problemas de seguridad.
CONTENIDO

IP dinámico.
El IP dinámico, por su parte, es un número que es asignado a una
computadora cuando esta se conecta a la red, pero que cambia cada vez que
se establece la conexión. Por ejemplo, supón que te conectaste con tu
computadora a internet hoy. Cuando te conectes mañana, te será asignada otra IP.
Para entender mejor, imagina la siguiente situación: una empresa tiene 40
computadoras conectadas en red. Usando IPs dinámicos, la empresa pone a
disposición 40 direcciones IP para tales computadoras. Como ninguna IP es
fija, cuando una computadora "entra" en la red, le es asignada una IP de
esas 40 que no esté siendo usada por ninguna otra computadora. Es más o
menos así que los proveedores de internet trabajan. Cada vez que te conectas a
internet, tu proveedor le da a tu computadora una IP que esté libre.
CONTENIDO

Una red eléctrica es una red interconectada que tiene el propósito de suministrar
electricidad desde los proveedores hasta los consumidores. Consiste de tres
componentes principales, las plantas generadoras que producen electricidad de
combustibles fósiles (carbón, gas natural, biomasa) o combustibles no fósiles
(eólica, solar, nuclear, hidráulica); Las líneas de transmisión que llevan la
electricidad de las plantas generadoras a los centros de demanda y
los transformadores que reducen el voltaje para que las líneas de distribución
puedan entregarle energía al consumidor final.
En la industria de la energía eléctrica, la red eléctrica es un término usado para
definir una red de electricidad que realizan estas tres operaciones:
CONTENIDO

• Generación de electricidad: Las plantas generadoras están por lo general
localizadas cerca de una fuente de agua, y alejadas de áreas pobladas. Por lo
general son muy grandes, para aprovecharse de la economía de escala. La
energía eléctrica generada se le incrementa su tensión la cual se va a conectar
con la red de transmisión.
• Transmisión de electricidad: La red de transmisión transportará la energía a
grandes distancias, hasta que llegue al consumidor final (Por lo general la
compañía que es dueña de la red local de distribución).
CONTENIDO

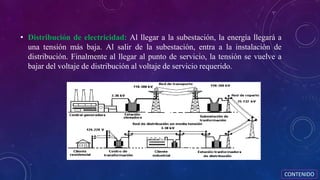

• Distribución de electricidad: Al llegar a la subestación, la energía llegará a
una tensión más baja. Al salir de la subestación, entra a la instalación de
distribución. Finalmente al llegar al punto de servicio, la tensión se vuelve a
bajar del voltaje de distribución al voltaje de servicio requerido.
CONTENIDO

CLASIFICACIÓN DE LAS REDES
ELÉCTRICAS.
Las redes eléctricas se clasifican en :
• Redes de transporte
Transportan la energía desde la central de generación hasta la subestación de
transporte. En la subestación se reduce el voltaje para la posterior distribución.
CONTENIDO

• Redes de distribución.
Distribuye la energía eléctrica a los usuarios finales. Pueden ser.
• Red primaria.
Está compuesta por líneas aéreas o subterráneas de media tensión (MT) de 45
kV, 66kV, o 132 kV) , y se utilizan para alimentar la red secundaria o para
consumo industrial.
CONTENIDO

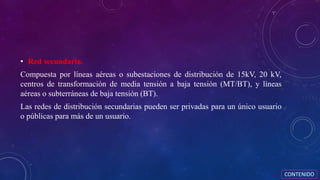

• Red secundaria.
Compuesta por líneas aéreas o subestaciones de distribución de 15kV, 20 kV,
centros de transformación de media tensión a baja tensión (MT/BT), y líneas
aéreas o subterráneas de baja tensión (BT).
Las redes de distribución secundarias pueden ser privadas para un único usuario
o públicas para más de un usuario.
CONTENIDO

COMPONENTES DE UNA RED.
• La topología de una red de distribución se refiere al esquema o arreglo de la
distribución, esto es la forma en que se distribuye la energía por medio de la
disposición de los segmentos de los circuitos de distribución. Esta topología
puede tener las siguientes configuraciones:
• Red radial o red en antena: resaltan su simplicidad y la facilidad que presenta
para ser equipada de protecciones selectivas. Como desventaja tiene su falta de
garantía de servicio.
CONTENIDO

• Red en bucle abierto: tiene todas las ventajas de la distribución en redes
radiales y además la posibilidad de alimentar alternativamente de una fuente u
otra.
• Red en anillo o en bucle cerrado: se caracteriza por tener dos de sus extremos
alimentados, quedando estos puntos intercalados en el anillo o bucle. Como
ventaja fundamental se puede citar su seguridad de servicio y facilidad de
mantenimiento, si bien presenta el inconveniente de una mayor complejidad y
sistemas de protección más complicados.
CONTENIDO

• SERVIDOR: es el elemento principal de procesamiento, contiene el sistema
operativo de red y se encarga de administrar todos los procesos dentro de ella,
controla también el acceso a los recursos comunes como son las impresoras y
las unidades de almacenamiento.
CONTENIDO

• ESTACIONES DE TRABAJO: en ocasiones llamadas nodos, pueden ser
computadoras personales o cualquier terminal conectada a la red. Se trabaja
con sus propios programas o aprovecha las aplicaciones existentes en el
servidor.
•
• SISTEMA OPERATIVO DE RED: es el programa que permite el control de la
red y reside en el servidor.
• PROTOCOLOS DE COMUNICACIÓN: son un conjunto de normas que
regulan la transmisión y recepción de datos dentro de una red.
CONTENIDO

• TARJETA DE INTERFACE DE RED: proporciona la conectividad de la
terminal o usuario de la red física, ya que maneja los protocolos de
comunicación de cada topología específica.
• CABLEADO: es el cable que se va a ocupar en la red que es físico se llama
utp.
CONTENIDO

• HUB O CONCENTRADOR: en comunicaciones, centro de distribución,
concentrador. Un Hub es un equipo de redes que permite conectar entre si
otros equipos o dispositivos retransmitiendo los paquetes de datos desde
cualquiera de ellos hacia todos. Han dejado de utilizarse por la gran cantidad
de colisiones y trafico de red que producen.
CONTENIDO

• SWITCHS O CONMUTADOR: es un dispositivo digital de lógica de
interconexión de redes de computadores que opera en la capa 2 (nivel de
enlace de datos) del modelo osi: su función es interconectar 2 o mas segmentos
de red, de manera similar a los puentes (bridges), pasando datos de un
segmento a otro de acuerdo con la dirección Mac de distinto de las tramas en la
red.
• Los conmutadores se utilizan cuando se desea conectar múltiples redes,
fusionándolas en una. Al igual que los puentes, dado que funcionan como filtro
en la red, mejoran el rendimiento y la seguridad de las lans.
CONTENIDO

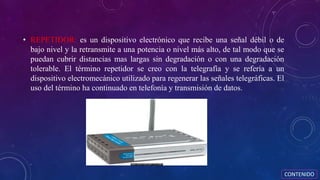

• REPETIDOR: es un dispositivo electrónico que recibe una señal débil o de
bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se
puedan cubrir distancias mas largas sin degradación o con una degradación
tolerable. El término repetidor se creo con la telegrafía y se refería a un
dispositivo electromecánico utilizado para regenerar las señales telegráficas. El
uso del término ha continuado en telefonía y transmisión de datos.
CONTENIDO

• PUENTE O BRIDGE: es un dispositivo de interconexión de redes de
ordenadores que opera en la capa2 (nivel de enlace de datos) del modelo osi.
Este interconecta 2 segmentos de red haciendo el pasaje de datos de una red
hacia otra, con base en la dirección física de destino de cada empaque. Un
bridge conecta 2 segmentos de red como una sola red usando el mismo
protocolo de establecimiento de red. Funciona a través de una tabla de
direcciones Mac detectadas en cada segmento a que esta conectado. Cuando
detecta que un nodo de uno de los segmentos esta intentando trasmitir datos a
un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este
mecanismo de aprendizaje automático, los bridges no necesitan configuración
manual.
CONTENIDO

• RUTEADOR: es un dispositivo de propósito general diseñada para segmentar
la red, con la idea de limitar trafico de brodcast y proporcionar seguridad,
control y redundancia entre dominios individuales de brodcast, también puede
dar servicio de firewall y un acceso económico a una WAN. Opera en la capa 3
del modelo osi y tiene mas facilidades de software que un switch. Al funcionar
en una capa mayor que la del switch, el ruteador distingue entre los diferentes
protocolos de red, tales como ip, ipx, apple talk o decnet. Esto le permite hacer
una decisión mas inteligente que al switch, al momento de reenviar paquetes.
CONTENIDO

• GATEWAY (PURTA DE ENLACE): es un dispositivo con frecuencia un
ordenador, que permite interconectar redes con protocolos y arquitecturas
diferentes a todos los niveles de comunicación. Su propósito es traducir la
información del protocolo utilizado en una red al protocolo usado en la red del
destino.
La dirección ip de un Gateway (o puerta de enlace) a menudo se parece a
192.168.1.1 o 192.168.0.1 y utiliza algunos rangos predefinidos, 127 x.x.x, 10
x.x.x, 172 x.x.x, 192 x.x.x, que engloban o se reservan a las redes locales,
además se debe notar que necesariamente un equipo que cumpla el rol de puerta
de enlace en una red, debe tener 2 tarjetas de red.
CONTENIDO

• MODEM: es un dispositivo que sirve para modular y desmodular una señal
llamada portadora mediante otra señal de entrada llamada moduladora. La
señal moduladora constituye la información que se prepara para una
transmisión (un modem prepara la información para ser transmitida, pero no
realiza la transmisión). La moduladora modifica alguna característica de la
potadora de manera que se obtiene una señal, que incluye la información de la
moduladora. Así el demodulador puede recuperar la señal moduladora puede
recuperar la señal moduladora original, quitando la portadora. Las
características que se pueden modificar de la señal portadora son:
CONTENIDO

Conceptualización De Redes.

Más contenido relacionado

La actualidad más candente

Similar a Conceptualización De Redes.

Último

Conceptualización De Redes.
