Este documento describe diferentes tipos de topologías de red física, incluyendo bus, estrella y anillo. Explica que la topología física se define por la configuración de las conexiones entre nodos y no por factores como la distancia o velocidad de transmisión. Luego describe las características, ventajas y desventajas de cada tipo de topología.

2. Que es una red Física
La topología física se define como la cadena de
comunicación que los nodos que conforman una red
usan para comunicarse.
La topología de red la determina únicamente la
configuración de las conexiones entre nodos .la
distancia entre los nodos ,las interconexiones
físicas ,las tazas de transmisión y/o los tipos de
señales no pertenecen a la topología de la red,
aunque pueden verse afectados por la misma

3. Tipos de red Física
• Topología de Bus
Red cuya topología se caracteriza por tener un
único canal de comunicaciones (denominado bus
,troncal o backbone) al cual se conecta los
diferentes dispositivos .De esta forma todos los
dispositivos comparten el mismo canal para
comunicarse entre si

4. Construcción de un topología de bus
Los extremos de cable se terminan con una
resistencia de acople denominada terminador ,que
además de indicar que no existen mas ordenadores
en el extremo ,permiten cerrar el bus por medio de
un acople de impedancias.
En la tercera de las topologías principales.
Las estaciones están conectadas por un único
segmento de cable.

5. Ventajas de la red de bus
• Facilidad de implementación y
crecimiento.
• Simplicidad en la arquitectura

6. Desventajas de la red de bus
• Longitudes de canal limitas.
• Un problema en el canal usualmente degradada
toda la red.
• El desempeño se disminuye a medida que la red
crece.
• El requiere se correctamente cerrado (caminos
cerrados).
• Altas perdidas en la transmisión debido a
colisiones entre mensajes.
• Es una red que ocupa mucho espacio.

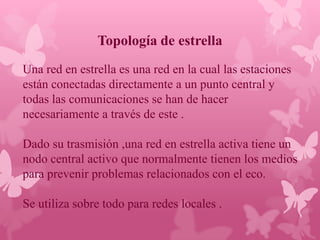

7. Topología de estrella
Una red en estrella es una red en la cual las estaciones
están conectadas directamente a un punto central y
todas las comunicaciones se han de hacer
necesariamente a través de este .
Dado su trasmisión ,una red en estrella activa tiene un
nodo central activo que normalmente tienen los medios
para prevenir problemas relacionados con el eco.
Se utiliza sobre todo para redes locales .

8. Ventajas de la topología de estrella
Tienen los medio para prevenir problemas.
Si un PC se desconecta o se rompe el cable
solo queda fuera de la red esa PC.
Fácil de agregar ,reconfigurar arquitectura
PC.
Fácil de prevenir daños o conflictos.
Permite que todos los nodos se comuniquen
entre si de manera conveniente.

9. Desventajas de la topología de estrella
• Si el nodo central falla ,toda la red se
desconecta
• Es costosa ,ya que requiere mas cable que las
topologías bus o anillo
• El cable viaja por separado del hub a cada
computadora.

10. Topología de anillo
Topología de red en la que cada estación esta
conectada a la siguiente y la ultima esta conectada a la
primera ,cada estación tiene un receptor y un
trasmisor que hace la función de repetidor ,pasando
la señal a la siguiente estación
En este tipo de red la comunicación se da por el paso
de un token o testigo ,que se puede conceptualizar
como un cartero que pasa recogiendo y entregando
paquetes de información ,de esta manera se evitan
eventuales perdidas de información debidas a
colisiones.

11. Ventajas de la red de anillo
• Simplicidad de arquitectura
• Facilidad de implementación y
crecimiento

12. Desventajas de la red en anillo
Longitudes de canales limitadas
El canal usualmente degradada a
medida que la red crece
Lentitud en la transferencia de
datos
