1. Descripción, características, estudio
de diferentes tipologías usadas a la
hora de crear una LAN.
Henry Fabián Machucala
ASIX2A

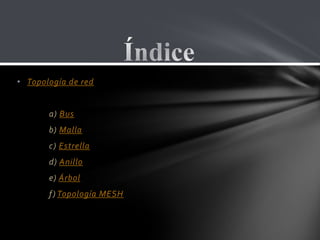

2. • Topología de red
a) Bus
b) Malla
c) Estrella
d) Anillo
e) Árbol
f ) Topología MESH

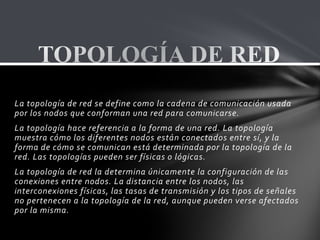

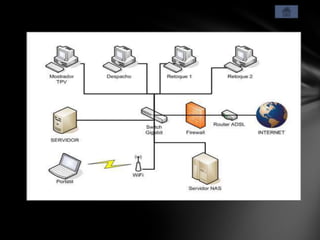

3. La topología de red se define como la cadena de comunicación usada
por los nodos que conforman una red para comunicarse.
La topología hace referencia a la forma de una red. La topología
muestra cómo los diferentes nodos están conectados entre sí, y la
forma de cómo se comunican está determinada por la topología de la
red. Las topologías pueden ser físicas o lógicas.
La topología de red la determina únicamente la configuración de las
conexiones entre nodos. La distancia entre los nodos, las
interconexiones físicas, las tasas de transmisión y los tipos de señales
no pertenecen a la topología de la red, aunque pueden verse afectados
por la misma.

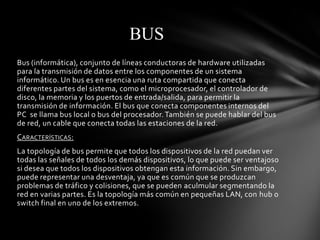

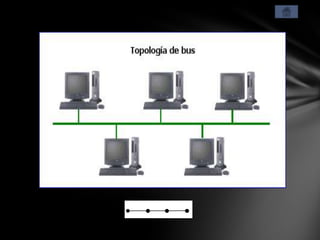

5. BUS
Bus (informática), conjunto de líneas conductoras de hardware utilizadas
para la transmisión de datos entre los componentes de un sistema
informático. Un bus es en esencia una ruta compartida que conecta
diferentes partes del sistema, como el microprocesador, el controlador de
disco, la memoria y los puertos de entrada/salida, para permitir la
transmisión de información. El bus que conecta componentes internos del
PC se llama bus local o bus del procesador. También se puede hablar del bus
de red, un cable que conecta todas las estaciones de la red.
CARACTERÍSTICAS:
La topología de bus permite que todos los dispositivos de la red puedan ver
todas las señales de todos los demás dispositivos, lo que puede ser ventajoso
si desea que todos los dispositivos obtengan esta información. Sin embargo,
puede representar una desventaja, ya que es común que se produzcan
problemas de tráfico y colisiones, que se pueden aculmular segmentando la
red en varias partes. Es la topología más común en pequeñas LAN, con hub o
switch final en uno de los extremos.

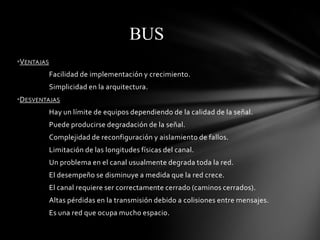

6. BUS
•VENTAJAS
Facilidad de implementación y crecimiento.
Simplicidad en la arquitectura.
•DESVENTAJAS
Hay un límite de equipos dependiendo de la calidad de la señal.
Puede producirse degradación de la señal.
Complejidad de reconfiguración y aislamiento de fallos.
Limitación de las longitudes físicas del canal.
Un problema en el canal usualmente degrada toda la red.
El desempeño se disminuye a medida que la red crece.
El canal requiere ser correctamente cerrado (caminos cerrados).
Altas pérdidas en la transmisión debido a colisiones entre mensajes.
Es una red que ocupa mucho espacio.

8. MALLA
DEFINICIÓN:
La topología de red malla es una topología de red en la que cada nodo está
conectado a todos los nodos. De esta manera es posible llevar los mensajes
de un nodo a otro por diferentes caminos. Si la red de malla está
completamente conectada, puede existir absolutamente ninguna
interrupción en las comunicaciones. Cada servidor tiene sus propias
conexiones con todos los demás servidores.

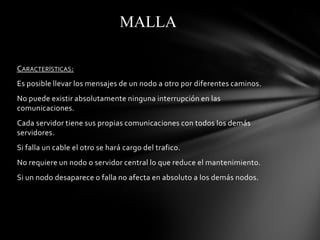

9. MALLA
CARACTERÍSTICAS:
Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
No puede existir absolutamente ninguna interrupción en las
comunicaciones.
Cada servidor tiene sus propias comunicaciones con todos los demás
servidores.
Si falla un cable el otro se hará cargo del trafico.
No requiere un nodo o servidor central lo que reduce el mantenimiento.
Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.

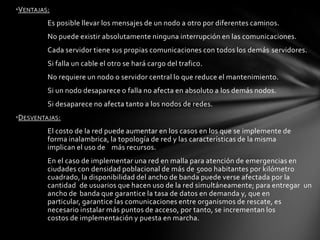

10. •VENTAJAS:
Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
No puede existir absolutamente ninguna interrupción en las comunicaciones.
Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
Si falla un cable el otro se hará cargo del trafico.
No requiere un nodo o servidor central lo que reduce el mantenimiento.
Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
Si desaparece no afecta tanto a los nodos de redes.
•DESVENTAJAS:
El costo de la red puede aumentar en los casos en los que se implemente de
forma inalambrica, la topología de red y las características de la misma
implican el uso de más recursos.
En el caso de implementar una red en malla para atención de emergencias en
ciudades con densidad poblacional de más de 5000 habitantes por kilómetro
cuadrado, la disponibilidad del ancho de banda puede verse afectada por la
cantidad de usuarios que hacen uso de la red simultáneamente; para entregar un
ancho de banda que garantice la tasa de datos en demanda y, que en
particular, garantice las comunicaciones entre organismos de rescate, es
necesario instalar más puntos de acceso, por tanto, se incrementan los
costos de implementación y puesta en marcha.

12. ESTRELLA
DEFINICIÓN:
Consta en una red de nodos conectados a una computadora central (hub) en
forma de estrella. Los mensajes de cada nodo individual pasan directamente
a la computadora central, que determinará, en su caso, hacia dónde debe
encaminarlos.
CARACTERÍSTICAS:
La fiabilidad de una red en estrella se basa en que un nodo puede fallar sin
que ello afecte a los demás nodos de la red. No obstante, su punto débil es
que un fallo en el hub provoca irremediablemente la caída de toda la red.

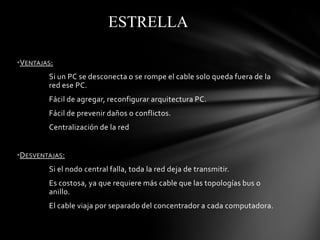

13. ESTRELLA
•VENTAJAS:
Si un PC se desconecta o se rompe el cable solo queda fuera de la
red ese PC.
Fácil de agregar, reconfigurar arquitectura PC.
Fácil de prevenir daños o conflictos.
Centralización de la red
•DESVENTAJAS:
Si el nodo central falla, toda la red deja de transmitir.
Es costosa, ya que requiere más cable que las topologías bus o
anillo.
El cable viaja por separado del concentrador a cada computadora.

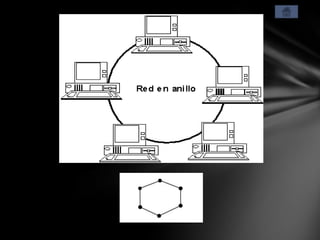

15. ANILLO
DEFINICIÓN:
Red en anillo, en informática, red de área local en la que los dispositivos,
nodos, están conectados en un bucle cerrado o anillo.
CARACTERÍSTICAS:
Todas las computadoras o nodos están conectados el uno con el otro,
formando una cadena o círculo cerrado. Los mensajes en una red de anillo
pasan de un nodo a otro en una dirección concreta. A medida que un
mensaje viaja a través del anillo, cada nodo examina la dirección de destino
adjunta al mensaje. Si la dirección coincide con la del nodo, éste acepta el
mensaje. En caso contrario regenerará la señal y pasará el mensaje al
siguiente nodo dentro del bucle. Esta regeneración permite a una red en
anillo cubrir distancias superiores a las redes en estrella o redes en bus.

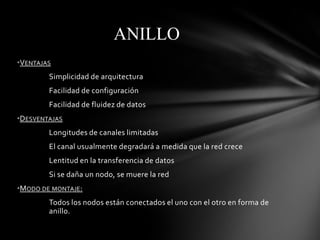

16. ANILLO
•VENTAJAS
Simplicidad de arquitectura
Facilidad de configuración
Facilidad de fluidez de datos
•DESVENTAJAS
Longitudes de canales limitadas
El canal usualmente degradará a medida que la red crece
Lentitud en la transferencia de datos
Si se daña un nodo, se muere la red
•MODO DE MONTAJE:
Todos los nodos están conectados el uno con el otro en forma de
anillo.

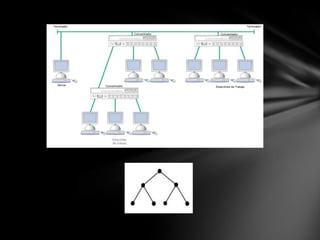

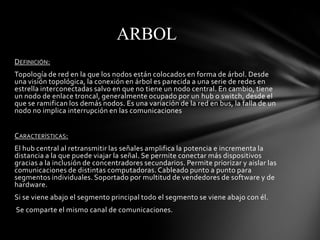

18. ARBOL
DEFINICIÓN:
Topología de red en la que los nodos están colocados en forma de árbol. Desde
una visión topológica, la conexión en árbol es parecida a una serie de redes en
estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene
un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el
que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un
nodo no implica interrupción en las comunicaciones
CARACTERÍSTICAS:
El hub central al retransmitir las señales amplifica la potencia e incrementa la
distancia a la que puede viajar la señal. Se permite conectar más dispositivos
gracias a la inclusión de concentradores secundarios. Permite priorizar y aislar las
comunicaciones de distintas computadoras. Cableado punto a punto para
segmentos individuales. Soportado por multitud de vendedores de software y de
hardware.
Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
Se comparte el mismo canal de comunicaciones.

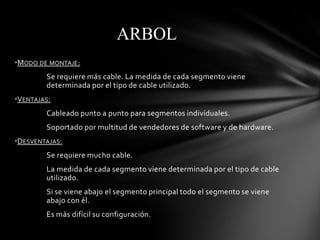

19. ARBOL
•MODO DE MONTAJE:
Se requiere más cable. La medida de cada segmento viene
determinada por el tipo de cable utilizado.
•VENTAJAS:
Cableado punto a punto para segmentos individuales.
Soportado por multitud de vendedores de software y de hardware.
•DESVENTAJAS:
Se requiere mucho cable.
La medida de cada segmento viene determinada por el tipo de cable
utilizado.
Si se viene abajo el segmento principal todo el segmento se viene
abajo con él.
Es más difícil su configuración.

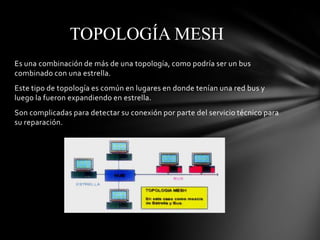

21. TOPOLOGÍA MESH
Es una combinación de más de una topología, como podría ser un bus
combinado con una estrella.
Este tipo de topología es común en lugares en donde tenían una red bus y
luego la fueron expandiendo en estrella.
Son complicadas para detectar su conexión por parte del servicio técnico para
su reparación.

22. TOPOLOGÍA MESH
•Topología estrella jerárquica:
esta estructura se utiliza en la mayor parte de las redes locales
actuales. Por medio de concentradores dispuestos en cascadas para
formar una red jerárquica.
es similar a una estrella extendida. Pero en lugar de conectar los
HUBs o switches entre sí, el sistema se conecta con un computador
que controla el tráfico de la topología.
•Topología bus en estrella:
el fin es igual al anterior. En este caso la red es un bus que se cable
físicamente como una estrella mediante el uso de *concentradores.
•Topología anillo en estrella:
se utilizan con el fin de facilitar la administración de la red.
Físicamente la red es una estrella centralizada en un concentrador o
HUBs, mientras que a nivel lógico la red es un anillo.

23. FIN
