La topología de una red se refiere al arreglo físico o lógico en el que los dispositivos de una red se interconectan. Existen varios tipos de topologías como bus, estrella, anillo, malla y árbol. Cada topología tiene ventajas y desventajas dependiendo del tamaño de la red, necesidades y presupuesto.

1. Franklin Sevilla Sección " B " Topologías de Red

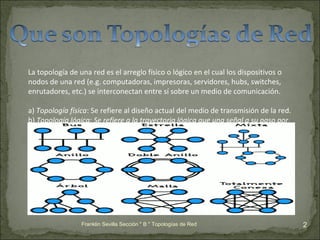

2. La topología de una red es el arreglo físico o lógico en el cual los dispositivos o nodos de una red (e.g. computadoras, impresoras, servidores, hubs, switches, enrutadores, etc.) se interconectan entre sí sobre un medio de comunicación. a) Topología física : Se refiere al diseño actual del medio de transmisión de la red. b) Topología lógica: Se refiere a la trayectoria lógica que una señal a su paso por los nodos de la red. Franklin Sevilla Sección " B " Topologías de Red

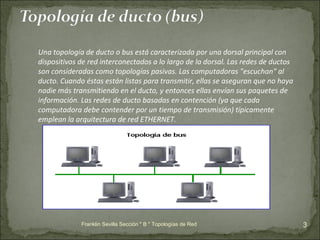

3. Franklin Sevilla Sección " B " Topologías de Red Una topología de ducto o bus está caracterizada por una dorsal principal con dispositivos de red interconectados a lo largo de la dorsal. Las redes de ductos son consideradas como topologías pasivas. Las computadoras "escuchan" al ducto. Cuando éstas están listas para transmitir, ellas se aseguran que no haya nadie más transmitiendo en el ducto, y entonces ellas envían sus paquetes de información. Las redes de ducto basadas en contención (ya que cada computadora debe contender por un tiempo de transmisión) típicamente emplean la arquitectura de red ETHERNET.

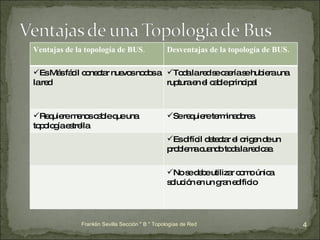

4. Franklin Sevilla Sección " B " Topologías de Red Ventajas de la topología de BUS. Desventajas de la topología de BUS. Es Más fácil conectar nuevos nodos a la red Toda la red se caería se hubiera una ruptura en el cable principal Requiere menos cable que una topología estrella Se requiere terminadores. Es difícil detectar el origen de un problema cuando toda la red cae. No se debe utilizar como única solución en un gran edificio

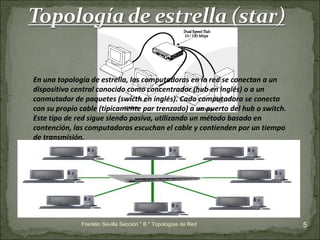

5. Franklin Sevilla Sección " B " Topologías de Red En una topología de estrella, las computadoras en la red se conectan a un dispositivo central conocido como concentrador (hub en inglés) o a un conmutador de paquetes (swicth en inglés). Cada computadora se conecta con su propio cable (típicamente par trenzado) a un puerto del hub o switch. Este tipo de red sigue siendo pasiva, utilizando un método basado en contención, las computadoras escuchan el cable y contienden por un tiempo de transmisión.

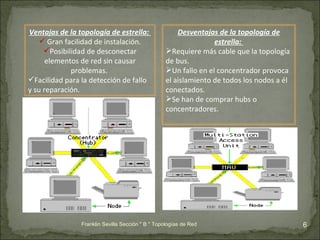

6. Ventajas de la topología de estrella: Gran facilidad de instalación. Posibilidad de desconectar elementos de red sin causar problemas. Facilidad para la detección de fallo y su reparación. Desventajas de la topología de estrella: Requiere más cable que la topología de bus. Un fallo en el concentrador provoca el aislamiento de todos los nodos a él conectados. Se han de comprar hubs o concentradores. Franklin Sevilla Sección " B " Topologías de Red

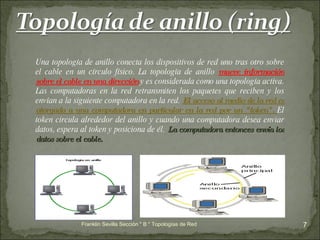

7. Franklin Sevilla Sección " B " Topologías de Red Una topología de anillo conecta los dispositivos de red uno tras otro sobre el cable en un círculo físico. La topología de anillo mueve información sobre el cable en una dirección y es considerada como una topología activa. Las computadoras en la red retransmiten los paquetes que reciben y los envían a la siguiente computadora en la red. El acceso al medio de la red es otorgado a una computadora en particular en la red por un "token". El token circula alrededor del anillo y cuando una computadora desea enviar datos, espera al token y posiciona de él. La computadora entonces envía los datos sobre el cable.

8. Franklin Sevilla Sección " B " Topologías de Red En redes , un token es una serie especial de bits que viajan por las redes token-ring . Cuando los token circulan, las computadoras de la red pueden capturarlos. Los token actúan como tickets, permitiendo a sus dueños enviar un mensaje por la red. Ventajas Desventajas La principal ventaja de la red de anillo es que se trata de una arquitectura muy sólida, que pocas veces entra en conflictos con usuarios. La falla de una computadora altera el funcionamiento de toda lea red. Si se poseen pocas estaciones se puede obtener un rendimiento óptimo. Las distorsiones afectan a toda la red. El sistema provee un acceso equitativo para todas las computadoras. Si se posee gran cantidad de estaciones el rendimiento decaerá.

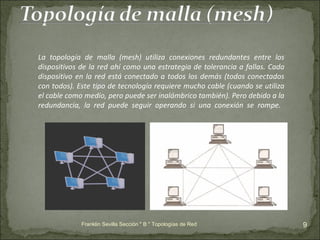

9. Franklin Sevilla Sección " B " Topologías de Red La topología de malla (mesh) utiliza conexiones redundantes entre los dispositivos de la red ahí como una estrategia de tolerancia a fallas. Cada dispositivo en la red está conectado a todos los demás (todos conectados con todos). Este tipo de tecnología requiere mucho cable (cuando se utiliza el cable como medio, pero puede ser inalámbrico también). Pero debido a la redundancia, la red puede seguir operando si una conexión se rompe.

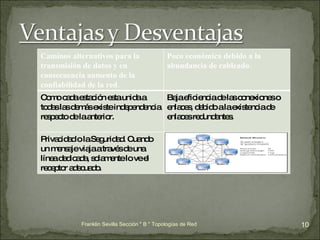

10. Franklin Sevilla Sección " B " Topologías de Red Caminos alternativos para la transmisión de datos y en consecuencia aumento de la confiabilidad de la red. Poco económica debido a la abundancia de cableado. Como cada estación esta unida a todas las demás existe independencia respecto de la anterior. Baja eficiencia de las conexiones o enlaces, debido a la existencia de enlaces redundantes. Privacidad o la Seguridad. Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado.

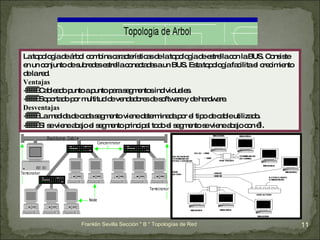

11. La topología de árbol combina características de la topología de estrella con la BUS. Consiste en un conjunto de subredes estrella conectadas a un BUS. Esta topología facilita el crecimiento de la red. Ventajas · Cableado punto a punto para segmentos individuales. · Soportado por multitud de vendedores de software y de hardware. Desventajas · La medida de cada segmento viene determinada por el tipo de cable utilizado. · Si se viene abajo el segmento principal todo el segmento se viene abajo con él. Franklin Sevilla Sección " B " Topologías de Red

12. Existen muchos tipos de redes , cables, aplicaciones, componentes, etc., que sirven para hacer una red, es simple tener una red, el chiste se encuentra en que utilizar para hacerla, que fundamentos tener para utilizar eso y qué es lo que quiere el cliente. CONCLUSIONES Franklin Sevilla Sección " B " Topologías de Red
