Desarrollo de la tarea:
RED DE DOS COMPUTADORAS
Para conectar una red comenzaremos considerando cuantas maquinas
deseamos instalar, en nuestro caso serán 2. En alusión a esto deduciremos
que es una red casera ya que no tiene más de 3 máquinas, porque si lo fuera
emplearíamos otro procedimiento y necesitaríamos unos componentes
diferentes a los que nombraremos a continuación:
 Dos computadores portátiles o de escritorio
Estos son los elementos que consecutivamente, serán capaces de compartir
recursos e información. Es factible decir que estos pueden ser un servidor-
cliente o dos clientes.
o Servidor
Es aquella computadora central que se encarga globalmente de controlar,
manejar y regir los datos e información de la red, como por ejemplo el permiso
al acceso del servicio de la impresora, las comunicación entre dos o más
terminales, entre otras. Toda esta información de la red, está contenida
totalmente en el servidor, dejando a su disposición el permiso de acceso.

4
Cuando el servidor es encendido, comenzara con su trabajo de evaluar las
peticiones de los clientes, a sus estaciones de trabajo, y según requiera tiempo
para llevar a cabo la petición, la confirmara o rechazara. Hay que tener en
cuenta, que entre más clientes se encuentren, será más lenta la respuesta
debido a la alta actividad.

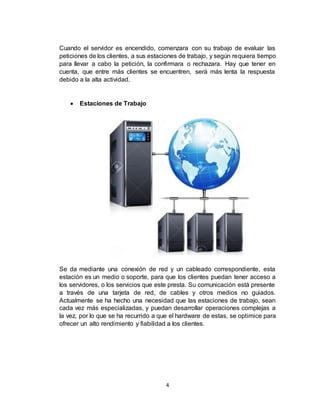

 Estaciones de Trabajo
Se da mediante una conexión de red y un cableado correspondiente, esta
estación es un medio o soporte, para que los clientes puedan tener acceso a
los servidores, o los servicios que este presta. Su comunicación está presente
a través de una tarjeta de red, de cables y otros medios no guiados.
Actualmente se ha hecho una necesidad que las estaciones de trabajo, sean
cada vez más especializadas, y puedan desarrollar operaciones complejas a
la vez, por lo que se ha recurrido a que el hardware de estas, se optimice para
ofrecer un alto rendimiento y fiabilidad a los clientes.

5

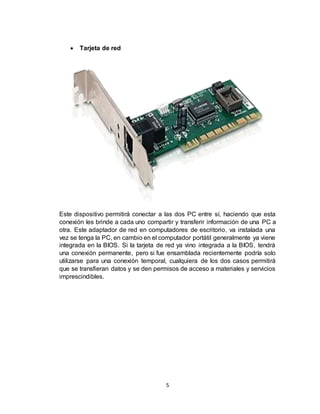

 Tarjeta de red
Este dispositivo permitirá conectar a las dos PC entre sí, haciendo que esta
conexión les brinde a cada uno compartir y transferir información de una PC a
otra. Este adaptador de red en computadores de escritorio, va instalada una
vez se tenga la PC, en cambio en el computador portátil generalmente ya viene
integrada en la BIOS. Si la tarjeta de red ya vino integrada a la BIOS, tendrá
una conexión permanente, pero si fue ensamblada recientemente podría solo
utilizarse para una conexión temporal, cualquiera de los dos casos permitirá
que se transfieran datos y se den permisos de acceso a materiales y servicios
imprescindibles.

6

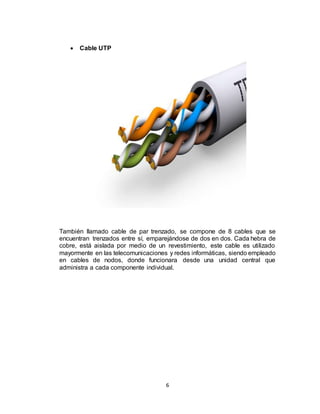

 Cable UTP
También llamado cable de par trenzado, se compone de 8 cables que se
encuentran trenzados entre sí, emparejándose de dos en dos. Cada hebra de
cobre, está aislada por medio de un revestimiento, este cable es utilizado
mayormente en las telecomunicaciones y redes informáticas, siendo empleado
en cables de nodos, donde funcionara desde una unidad central que
administra a cada componente individual.

7

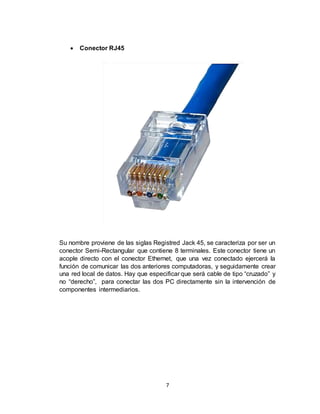

 Conector RJ45
Su nombre proviene de las siglas Registred Jack 45, se caracteriza por ser un
conector Semi-Rectangular que contiene 8 terminales. Este conector tiene un
acople directo con el conector Ethernet, que una vez conectado ejercerá la
función de comunicar las dos anteriores computadoras, y seguidamente crear
una red local de datos. Hay que especificar que será cable de tipo “cruzado” y
no “derecho”, para conectar las dos PC directamente sin la intervención de
componentes intermediarios.

8

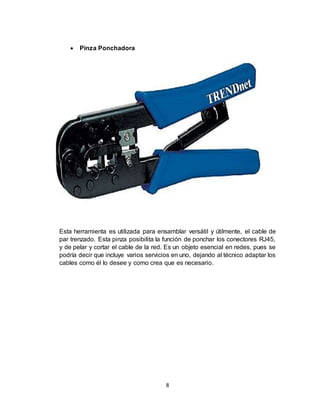

 Pinza Ponchadora
Esta herramienta es utilizada para ensamblar versátil y útilmente, el cable de
par trenzado. Esta pinza posibilita la función de ponchar los conectores RJ45,
y de pelar y cortar el cable de la red. Es un objeto esencial en redes, pues se
podría decir que incluye varios servicios en uno, dejando al técnico adaptar los
cables como él lo desee y como crea que es necesario.

9

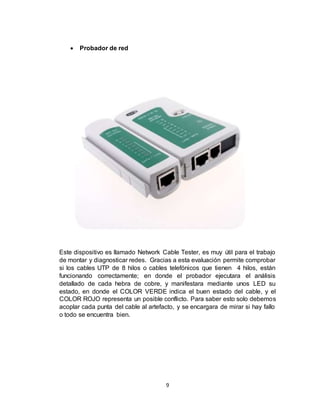

 Probador de red
Este dispositivo es llamado Network Cable Tester, es muy útil para el trabajo
de montar y diagnosticar redes. Gracias a esta evaluación permite comprobar
si los cables UTP de 8 hilos o cables telefónicos que tienen 4 hilos, están
funcionando correctamente; en donde el probador ejecutara el análisis
detallado de cada hebra de cobre, y manifestara mediante unos LED su
estado, en donde el COLOR VERDE indica el buen estado del cable, y el
COLOR ROJO representa un posible conflicto. Para saber esto solo debemos
acoplar cada punta del cable al artefacto, y se encargara de mirar si hay fallo
o todo se encuentra bien.

10

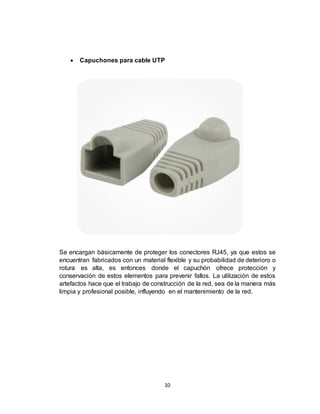

 Capuchones para cable UTP
Se encargan básicamente de proteger los conectores RJ45, ya que estos se
encuentran fabricados con un material flexible y su probabilidad de deterioro o
rotura es alta, es entonces donde el capuchón ofrece protección y
conservación de estos elementos para prevenir fallos. La utilización de estos
artefactos hace que el trabajo de construcción de la red, sea de la manera más
limpia y profesional posible, influyendo en el mantenimiento de la red.

11

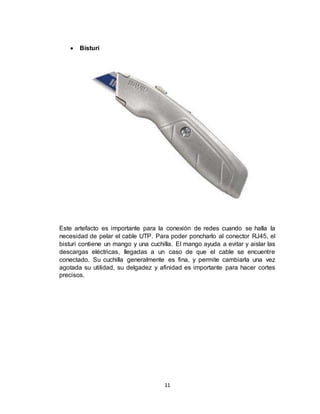

 Bisturí
Este artefacto es importante para la conexión de redes cuando se halla la
necesidad de pelar el cable UTP. Para poder poncharlo al conector RJ45, el
bisturí contiene un mango y una cuchilla. El mango ayuda a evitar y aislar las
descargas eléctricas, llegadas a un caso de que el cable se encuentre
conectado. Su cuchilla generalmente es fina, y permite cambiarla una vez
agotada su utilidad, su delgadez y afinidad es importante para hacer cortes
precisos.

12

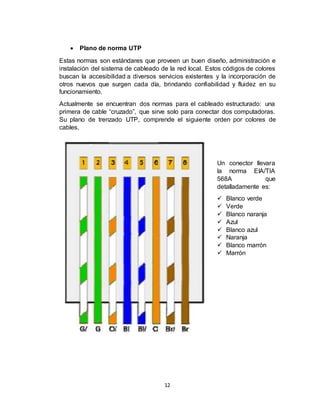

 Plano de norma UTP
Estas normas son estándares que proveen un buen diseño, administración e
instalación del sistema de cableado de la red local. Estos códigos de colores
buscan la accesibilidad a diversos servicios existentes y la incorporación de
otros nuevos que surgen cada día, brindando confiabilidad y fluidez en su
funcionamiento.
Actualmente se encuentran dos normas para el cableado estructurado: una
primera de cable “cruzado”, que sirve solo para conectar dos computadoras.
Su plano de trenzado UTP, comprende el siguiente orden por colores de
cables.
Un conector llevara
la norma EIA/TIA
568A que
detalladamente es:
 Blanco verde
 Verde
 Blanco naranja
 Azul
 Blanco azul
 Naranja
 Blanco marrón
 Marrón

13

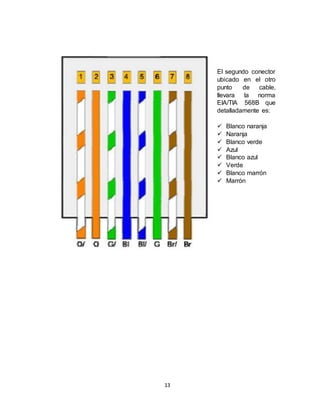

El segundo conector
ubicado en el otro
punto de cable,
llevara la norma
EIA/TIA 568B que
detalladamente es:
 Blanco naranja
 Naranja
 Blanco verde
 Azul
 Blanco azul
 Verde
 Blanco marrón
 Marrón

14
RED DE TRES COMPUTADORAS
Para esta red de área local de 3 computadoras, lo que necesitaremos serán
los siguientes componentes:
• Tres Computadores Portátiles o de Escritorio
Estas 3 pc serán capaces de compartir recursos e información, pero para ello
empleara otros mecanismos y utilizaran unos dispositivos diferentes para
lograrlo.

15

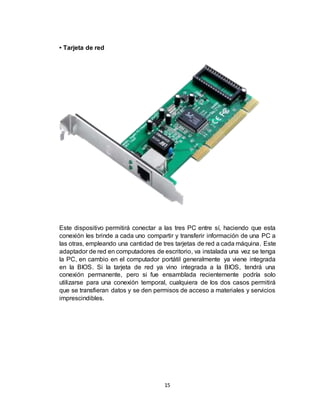

• Tarjeta de red
Este dispositivo permitirá conectar a las tres PC entre sí, haciendo que esta
conexión les brinde a cada uno compartir y transferir información de una PC a
las otras, empleando una cantidad de tres tarjetas de red a cada máquina. Este
adaptador de red en computadores de escritorio, va instalada una vez se tenga
la PC, en cambio en el computador portátil generalmente ya viene integrada
en la BIOS. Si la tarjeta de red ya vino integrada a la BIOS, tendrá una
conexión permanente, pero si fue ensamblada recientemente podría solo
utilizarse para una conexión temporal, cualquiera de los dos casos permitirá
que se transfieran datos y se den permisos de acceso a materiales y servicios
imprescindibles.

16

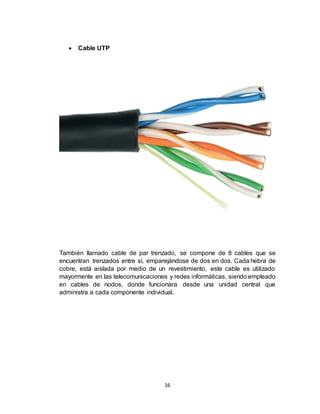

 Cable UTP
También llamado cable de par trenzado, se compone de 8 cables que se
encuentran trenzados entre sí, emparejándose de dos en dos. Cada hebra de
cobre, está aislada por medio de un revestimiento, este cable es utilizado
mayormente en las telecomunicaciones y redes informáticas, siendo empleado
en cables de nodos, donde funcionara desde una unidad central que
administra a cada componente individual.

17

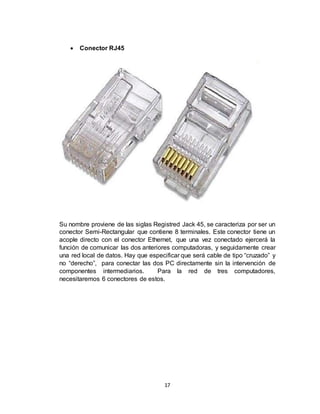

 Conector RJ45
Su nombre proviene de las siglas Registred Jack 45, se caracteriza por ser un
conector Semi-Rectangular que contiene 8 terminales. Este conector tiene un
acople directo con el conector Ethernet, que una vez conectado ejercerá la
función de comunicar las dos anteriores computadoras, y seguidamente crear
una red local de datos. Hay que especificar que será cable de tipo “cruzado” y
no “derecho”, para conectar las dos PC directamente sin la intervención de
componentes intermediarios. Para la red de tres computadores,
necesitaremos 6 conectores de estos.

18
 Pinza Ponchadora
Esta herramienta es utilizada para ensamblar versátil y útilmente, el cable de
par trenzado. Esta pinza posibilita la función de ponchar los conectores RJ45,
de pelar y cortar el cable de la red. Es un objeto esencial en redes, pues se
podría decir que incluye varios servicios en uno, dejando al técnico adaptar los
cables como él lo desee y como crea que es necesario.

19
 Probador de red
Este dispositivo es llamado Network Cable Tester, es muy útil para el trabajo
de montar y diagnosticar redes. Gracias a esta evaluación permite comprobar
si los cables UTP de 8 hilos o cables telefónicos que tienen 4 hilos, están
funcionando correctamente; en donde el probador ejecutara el análisis
detallado de cada hebra de cobre, y manifestara mediante unos LED su
estado, donde el COLOR VERDE indica un buen estado del cable, y el COLOR
ROJO representa un posible conflicto. Para saber esto solo debemos acoplar
cada punta del cable al artefacto, y se encargara de mirar si hay fallo o todo
se encuentra bien.

20

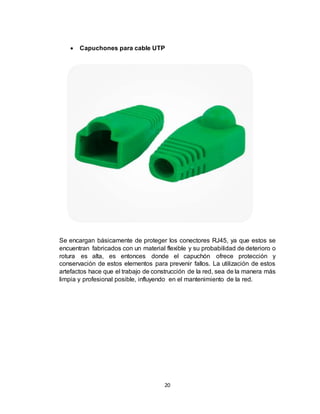

 Capuchones para cable UTP
Se encargan básicamente de proteger los conectores RJ45, ya que estos se
encuentran fabricados con un material flexible y su probabilidad de deterioro o
rotura es alta, es entonces donde el capuchón ofrece protección y
conservación de estos elementos para prevenir fallos. La utilización de estos
artefactos hace que el trabajo de construcción de la red, sea de la manera más
limpia y profesional posible, influyendo en el mantenimiento de la red.

21

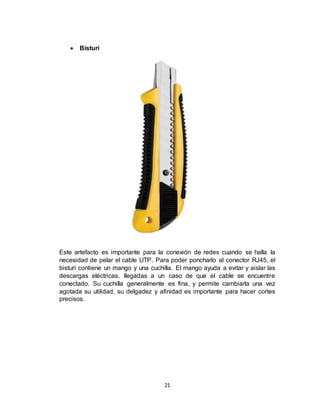

 Bisturí
Este artefacto es importante para la conexión de redes cuando se halla la
necesidad de pelar el cable UTP. Para poder poncharlo al conector RJ45, el
bisturí contiene un mango y una cuchilla. El mango ayuda a evitar y aislar las
descargas eléctricas, llegadas a un caso de que el cable se encuentre
conectado. Su cuchilla generalmente es fina, y permite cambiarla una vez
agotada su utilidad, su delgadez y afinidad es importante para hacer cortes
precisos.

22
 Plano de norma UTP
Estas normas son estándares que proveen un buen diseño, administración e
instalación del sistema de cableado de la red local. Estos códigos de colores
buscan la accesibilidad a diversos servicios existentes y la incorporación de
otros nuevos que surgen cada día, brindando confiabilidad y fluidez en su
funcionamiento.

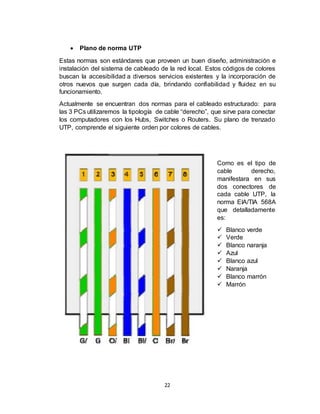

Actualmente se encuentran dos normas para el cableado estructurado: para
las 3 PCs utilizaremos la tipología de cable “derecho”, que sirve para conectar
los computadores con los Hubs, Switches o Routers. Su plano de trenzado
UTP, comprende el siguiente orden por colores de cables.
Como es el tipo de
cable derecho,
manifestara en sus
dos conectores de
cada cable UTP, la
norma EIA/TIA 568A
que detalladamente
es:
 Blanco verde
 Verde
 Blanco naranja
 Azul
 Blanco azul
 Naranja
 Blanco marrón
 Marrón

23
 HUB (Concentrador)
El HUB recibe todo el cableado de una red y lo canaliza organizadamente,
con el fin de ampliar y repetir la señal de cada uno de los cables, por medio
de cada uno de sus puertos, donde es emitida sucesivamente. Todo esto
funciona a partir de un mismo paquete de datos, otorgándole a cada punto
un acceso del mismo periodo de tiempo a la misma información.

24

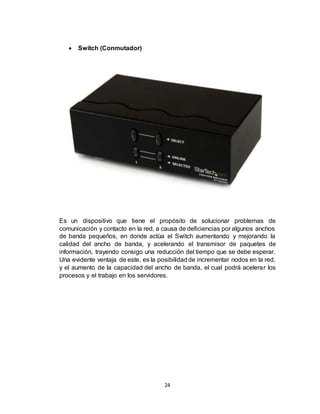

 Switch (Conmutador)
Es un dispositivo que tiene el propósito de solucionar problemas de
comunicación y contacto en la red, a causa de deficiencias por algunos anchos
de banda pequeños, en donde actúa el Switch aumentando y mejorando la
calidad del ancho de banda, y acelerando el transmisor de paquetes de
información, trayendo consigo una reducción del tiempo que se debe esperar.
Una evidente ventaja de este, es la posibilidadde incrementar nodos en la red,
y el aumento de la capacidad del ancho de banda, el cual podrá acelerar los
procesos y el trabajo en los servidores.

25

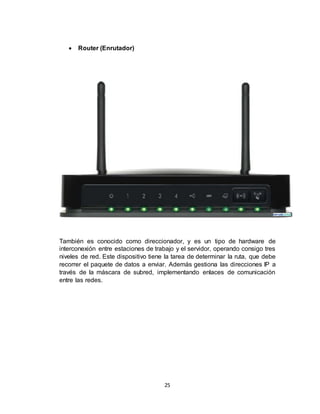

 Router (Enrutador)
También es conocido como direccionador, y es un tipo de hardware de
interconexión entre estaciones de trabajo y el servidor, operando consigo tres
niveles de red. Este dispositivo tiene la tarea de determinar la ruta, que debe
recorrer el paquete de datos a enviar. Además gestiona las direcciones IP a
través de la máscara de subred, implementando enlaces de comunicación
entre las redes.

26

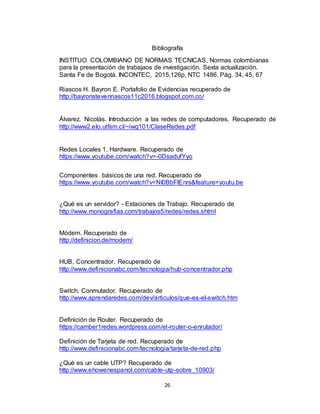

Bibliografía
INSTITUO COLOMBIANO DE NORMAS TECNICAS, Normas colombianas
para la presentación de trabajaos de investigación. Sexta actualización.
Santa Fe de Bogotá. INCONTEC, 2015,126p, NTC 1486. Pág. 34, 45, 67
Riascos H. Bayron E. Portafolio de Evidencias recuperado de
http://bayronstevenriascos11c2016.blogspot.com.co/
Álvarez. Nicolás. Introducción a las redes de computadores. Recuperado de
http://www2.elo.utfsm.cl/~iwg101/ClaseRedes.pdf
Redes Locales 1, Hardware. Recuperado de
https://www.youtube.com/watch?v=-0DsadufYyo
Componentes básicos de una red. Recuperado de
https://www.youtube.com/watch?v=NI0BbFlEnrs&feature=youtu.be
¿Qué es un servidor? - Estaciones de Trabajo. Recuperado de
http://www.monografias.com/trabajos5/redes/redes.shtml
Módem. Recuperado de
http://definicion.de/modem/
HUB, Concentrador. Recuperado de
http://www.definicionabc.com/tecnologia/hub-concentrador.php
Switch, Conmutador. Recuperado de
http://www.aprendaredes.com/dev/articulos/que-es-el-switch.htm
Definición de Router. Recuperado de
https://camber1redes.wordpress.com/el-router-o-enrutador/
Definición de Tarjeta de red. Recuperado de
http://www.definicionabc.com/tecnologia/tarjeta-de-red.php
¿Qué es un cable UTP? Recuperado de
http://www.ehowenespanol.com/cable-utp-sobre_10903/

27

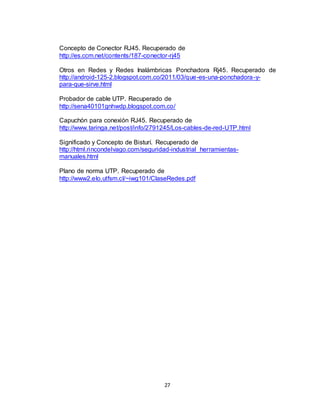

Concepto de Conector RJ45. Recuperado de
http://es.ccm.net/contents/187-conector-rj45
Otros en Redes y Redes Inalámbricas Ponchadora Rj45. Recuperado de
http://android-125-2.blogspot.com.co/2011/03/que-es-una-ponchadora-y-
para-que-sirve.html
Probador de cable UTP. Recuperado de
http://sena40101gnhwdp.blogspot.com.co/
Capuchón para conexión RJ45. Recuperado de
http://www.taringa.net/post/info/2791245/Los-cables-de-red-UTP.html
Significado y Concepto de Bisturí. Recuperado de
http://html.rincondelvago.com/seguridad-industrial_herramientas-
manuales.html
Plano de norma UTP. Recuperado de
http://www2.elo.utfsm.cl/~iwg101/ClaseRedes.pdf

Test conceptos basicos de redes

Más contenido relacionado

Similar a Test conceptos basicos de redes

Más de BayronEstivenRiascos

Test conceptos basicos de redes
