Cableado de Redes
1. AVENTURA GABEIB
PROYECTO FINAL GRUPO 7
GABINETE EMPRESARIAL Y BIBLIOTECA
MATERIA: CABLEADO DE REDES
DOCENTE: EDWIN MALLEA
TURNO: NOCHE
INTEGRANTES:
APAZA LOPEZ CAROLINA MELISSA
PAREDES CABALLERO JORGE PABLO
SAUCEDO SUAREZ LUIS
2 DE MAYO DE 2014
SANTA CRUZ- BOLIVIA
2. 1
2 de mayo de 2014
INTRODUCCION
El proyecto final de la materia de cableado de redes consiste en revisión previa de los ambientes
asignados por el docente de la misma. Los ambientes asignados en este caso son el gabinete
empresarial y la biblioteca principal de la UPDS.
Se verán a detalle los cambios que se hicieron durante los días de trabajo en los ambientes
asignados. Los presupuestos de materiales y herramientas de trabajo utilizadas para elaborar
dicho objetivo.
3. 2
2 de mayo de 2014
Contenido
INTRODUCCION.............................................................. 1
Contenido....................................................................... 2
OBJETIVO DEL PROYECTO............................................... 3
Normas ........................................................................... 4
Conceptos Básicos Estándares IEEE................................ 4
Análisis del gabinete empresarial................................... 5

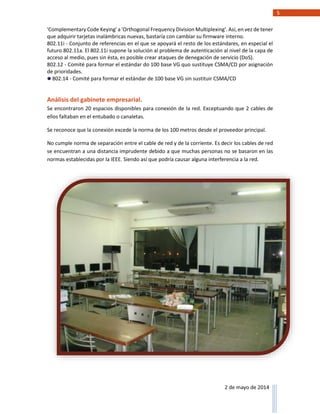

Topología de estrella (star) en la que se basa el gabinete empresarial 6

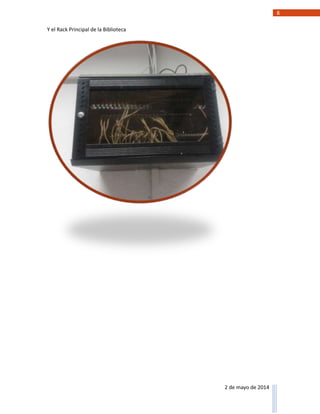

Análisis de la biblioteca estudiantil de la UPDS.............. 7
Cableado de red ............................................................. 9
Materiales a utilizar para el armado Del cable............... 9

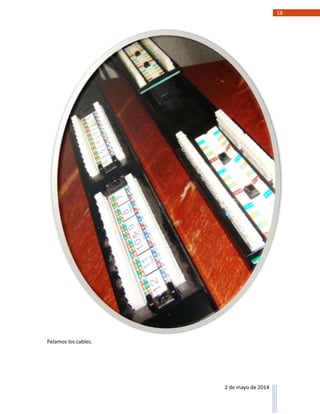

Procedimiento.............................................................. 11
Finalización del ponchado............................................ 16
Verificación del Server.................................................. 22

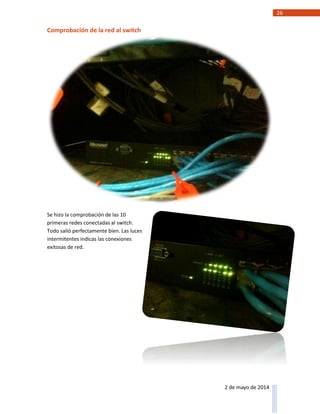

Comprobación de la red al switch................................ 26

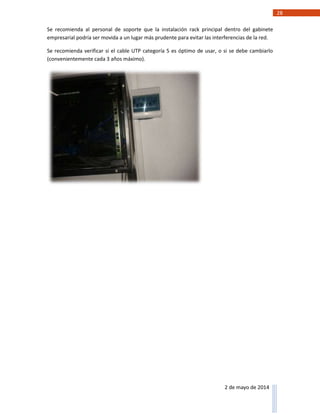

Factores a tomar en cuenta en el área de trabajo....... 27
4. 3
2 de mayo de 2014
OBJETIVO DEL PROYECTO
EL objetivo principal del proyecto de cableado estructurado es en poner practica las temáticas y
normas que nos ponen la IEEE.
Normas que nos permitirán en evaluar de manera
práctica los ambiente dados por el docente. En
nuestro caso el gabinete empresarial y la biblioteca.
5. 4
2 de mayo de 2014
Normas
Conceptos Básicos Estándares IEEE
IEEE 802.X
es un conjunto de normas que definen las características físicas de las redes, dictadas por el IEEE
(Institute of Electrical and Electronic Engineers).
En estas normas también se define el control de acceso al medio (MAC).
802.1 - Estándar definido relativo a los algoritmos para enrutamiento de cuadros o frames (la
forma en que se encuentra la dirección destino).
802.2 - Define los métodos para controlar las tareas de interacción entre la tarjeta de red y el
procesador (nivel 2 y 3 del OSI) llamado LLC.
802.3 - Define las formas de protocolos Ethernet CSMA/CD en sus diferentes medios físicos
(cables).
802.4 - Define cuadros Token Bus tipo ARCNET.
802.5 - Define hardware para Token Ring.
802.6 - Especificación para redes tipo MAN.
802.7 - Especificaciones de redes con mayores anchos de banda con la posibilidad de transmitir
datos, sonido e imágenes.
802.8 - Especificación para redes de fibra óptica time Token Passing/FDDI.
802.9 - Especificaciones de redes digitales que incluyen video.
802.11 - Estándar para redes inalámbricas con línea visual.
802.11a - Estándar superior al 802.11b, pues permite velocidades teóricas máximas de hasta 54
Mbps, apoyándose en la banda de los 5GHz. A su vez, elimina el problema de las interferencias
múltiples que existen en la banda de los 2,4 GHz (hornos microondas, teléfonos digitales DECT,
BlueTooth).
802.11b - Extensión de 802.11 para proporcionar 11 Mbps usando DSSS. También conocido
comúnmente como Wi-Fi (Wireless Fidelity): Término registrado promulgado por la WECA para
certificar productos IEEE 802.11b capaces de ínter operar con los de otros fabricantes. Es el
estándar más utilizado en las comunidades inalámbricas.
802.11e - Estándar encargado de diferenciar entre video-voz-datos. Su único inconvenientes el
encarecimiento de los equipos.
802.11g - Utiliza la banda de 2,4 GHz, pero permite transmitir sobre ella a velocidades teóricas
de 54 Mbps. Se consigue cambiando el modo de modulación de la señal, pasando de
6. 5
2 de mayo de 2014
'Complementary Code Keying' a 'Orthogonal Frequency Division Multiplexing'. Así, en vez de tener
que adquirir tarjetas inalámbricas nuevas, bastaría con cambiar su firmware interno.
802.11i - Conjunto de referencias en el que se apoyará el resto de los estándares, en especial el
futuro 802.11a. El 802.11i supone la solución al problema de autenticación al nivel de la capa de
acceso al medio, pues sin ésta, es posible crear ataques de denegación de servicio (DoS).
802.12 - Comité para formar el estándar do 100 base VG quo sustituye CSMA/CD por asignación
de prioridades.
802.14 - Comité para formar el estándar de 100 base VG sin sustituir CSMA/CD
Análisis del gabinete empresarial.
Se encontraron 20 espacios disponibles para conexión de la red. Exceptuando que 2 cables de
ellos faltaban en el entubado o canaletas.
Se reconoce que la conexión excede la norma de los 100 metros desde el proveedor principal.
No cumple norma de separación entre el cable de red y de la corriente. Es decir los cables de red
se encuentran a una distancia imprudente debido a que muchas personas no se basaron en las
normas establecidas por la IEEE. Siendo así que podría causar alguna interferencia a la red.
7. 6
2 de mayo de 2014
Topología de estrella (star) en la que se basa el gabinete empresarial
En una topología de estrella, las computadoras en la red se conectan a un dispositivo central
conocido como concentrador (hub en inglés) o a un conmutador de paquetes (swicth en inglés).
En un ambiente LAN cada computadora se conecta con su propio cable (típicamente par
trenzado) a un puerto del hub o switch. Este tipo de red sigue siendo pasiva, utilizando un
método basado en contensión, las computadoras escuchan el cable y contienden por un tiempo
de transmisión.
Debido a que la topología estrella utiliza un cable de conexión para cada computadora, es muy
fácil de expandir, sólo dependerá del número de puertos disponibles en el hub o switch (aunque
se pueden conectar hubs o switchs en cadena para así incrementar el número de puertos). La
desventaja de esta topología en la centralización de la comunicación, ya que si el hub falla, toda
la red se cae.
Hay que aclarar que aunque la topología física de una red Ethernet basada en hub es estrella,
la topología lógica sigue siendo basada en ducto.
8. 7
2 de mayo de 2014
Análisis de la biblioteca estudiantil de la UPDS
Se encontraron en este espacio 13 computadores de estos 3 servidores que no son utilizados por
los usuarios.
Existen 3 rosetas cual las conexiones no han sido asignadas.
Se consta dos platillos de conexiones WIFI.
9. 8
2 de mayo de 2014
Y el Rack Principal de la Biblioteca
10. 9
2 de mayo de 2014
Cableado de red
Materiales a utilizar para el armado Del cable
Cable UTP ó Par Trenzado
Conector RJ45
Pinza de ponchado
Pinza de corte
Cúter ó Tijeras
Probador del cable de red
Rosetas
Canaletas
Tester de Cable de red.
11. 10
2 de mayo de 2014
Rosetas: son los enchufes de la pared donde se conectan el cable de red de un dispositivo, Se
necesitan rosetas para que se pueda conectar el cable UTP para juntar otros cables y hacer una
serie de estas y poder conectarse a la red con otra máquina, esto es necesario porque permite la
conexión de un PC mediante un cable de red a una conexión fija de pared. En nuestro caso vamos
a ultizar rosetas dobles.
Las canaletas: Son los conductos a través de los cuales se tienden los cables para que queden
recogidos ya que Se necesitan canaletas para que el cable de red sean llevados protegidos
convenientemente de acuerdo con su trayectoria. Es necesario porque así se puede ocultar los
cables y canaletas acanaladas que suelen instalarse en los falsos suelos y que son suficientemente
grandes como para llevar esos cables.
12. 11
2 de mayo de 2014
Procedimiento
Se Notaron algunos cables faltante en el gabinete empresarial y por lo que empezaremos por el
cableado.
Pasos para obtener cable de red.
Con la pinza ponchadora, cortar un extremo del cable de 2 a 3 cm.
De modo que quedará de la siguiente manera
Quitar el pedazo que se cortó, y así se verán los 4 pares de hilos trenzados.
13. 12
2 de mayo de 2014
Separar cada uno de los cables enderezándolos.
Acomodarlo de manera horizontal de izquierda a derecha, dependiendo del
tipo de cable directo Segun la norma T568B, para luego con la pinza
ponchadora, cortar los cables de manera que queden del mismo tamaño.
Luego en el cable UTP, introducir el conector RJ45 de manera que los hilos
lleguen a tocar hasta la punta.
14. 13
2 de mayo de 2014
Agregarlo a la pinza ponchadora.
Apretar la pinza para que así, el extremo del cable quede ponchado.
15. 14
2 de mayo de 2014
Repetir los pasos anteriores, para el otro extremo del cable.
Los dos extremos quedan de la siguiente manera:
16. 15
2 de mayo de 2014
. Con el probador de cable de red, agregar cada uno de los extremos, para así
verificar que el cable se halla ponchando correctamente
17. 16
2 de mayo de 2014
Finalización del ponchado
Al haber terminado todos los pares de cables de UTP. Se procede a verificar el Rack principal de
la sala del gabinete empresarial.
Esto fue lo que encontramos. Muchos de los cables sin ser conectados a los path panels.
En total 3 conexiones libres y una de llegada de la red principal que viene desde el servidor central
de la UPDS.
18. 17
2 de mayo de 2014
Lo que encontramos:
Procedemos a limpiarlos para posteriormente reutilizarlos. Estos patch panel constan de 12 jacks
cada uno dejándonos un total de 24 conexiones disponibles de red. Pero en proceso observamos
que Jack número 8 del primer patch panel no funciona correctamente. Entonces antes de iniciar
el ponchado decidimos empezar desde el 1 al 7 saltando el 8 según indica el patch panel, siendo
el cable de red número ocho ya recorrido al Jack de posición 9 y así sucesivamente hasta
completar las 21 conexiones de red requeridas y dejando dos libre para posible expansión.
22. 21
2 de mayo de 2014
Primer Patch panel terminado listo para
colocarse en el rack.
23. 22
2 de mayo de 2014
Verificación del Server
Se procede a testear el cable
correspondiente que nos
conecta hacia el
servidor (máquina del
docente) que a
futuro tendrá el
control de toda la
red dentro del
gabinete
empresarial.
Tapamos las canaletas de los cables que ya se habían etiquetado y posteriormente comprobado.
24. 23
2 de mayo de 2014
Tendremos algo más o menos así:
27. 26
2 de mayo de 2014
Comprobación de la red al switch
Se hizo la comprobación de las 10
primeras redes conectadas al switch.
Todo salió perfectamente bien. Las luces
intermitentes indicas las conexiones
exitosas de red.
28. 27
2 de mayo de 2014
Factores a tomar en cuenta en el área de trabajo.
Control de humedad: La humedad también puede ser dañina para los equipos de cómputo, los
ambientes muy secos o muy fríos. Las condiciones de proyecto serán las indicadas por el
proveedor el equipo de cómputo.
Esta ocasión trabajamos sobre lapsos de clima esporádicamente inestables, ya haciendo frio con
lluvias intensas y a consecuencias vistas de algunas goteras dentro de esta sala se pudo observar
gran cantidad de humedad en el salón.
Minimización de polvo: El polvo es muy dañino para la operación de los equipos de cómputo, la
limpieza regular para eliminar el polvo y la mugre es esencial, en algunos casos se requiere equipo
de filtración de aire especial para remover todo el polvo.
29. 28
2 de mayo de 2014
Se recomienda al personal de soporte que la instalación rack principal dentro del gabinete
empresarial podría ser movida a un lugar más prudente para evitar las interferencias de la red.
Se recomienda verificar si el cable UTP categoría 5 es óptimo de usar, o si se debe cambiarlo
(convenientemente cada 3 años máximo).
30. 29
2 de mayo de 2014
CONCLUSION
El porcentaje de avance de los trabajos en el gabinete empresarial y la biblioteca estudiantil de la
UPDS.
Hemos llegado a la conclusión que el gabinete empresarial ha incumplido muchas de las normas
del IEEE con respecto a las conexiones y distancias prudentes. Por tanto se hizo lo posible en
mejorar las conexiones a través del etiquetado. Se dejó así una conexión óptima y completa de
todos los cables de red con sus rosetas respectivas. Conectando así la topología en estrella hacia
el switch principal del gabinete empresarial. La biblioteca estudiantil no fue operada por falta de
tiempo y disponibilidad de los usuarios o encargados de la misma. Dejando así para otro grupo
la posibilidad de trabajar este espacio.
0%
20%
40%
60%
80%
100%
GB EMPRESARIAL Biblioteca UPDS
ANTES
DESPUES
