Este documento describe los componentes necesarios para conectar computadoras en redes de 2, 3 y 4 computadoras. Los componentes principales incluyen las computadoras, tarjetas de red, cables UTP, conectores RJ-45, ponchadora y concentrador/switch. Explica cómo construir los cables UTP y conectarlos correctamente entre las computadoras y el concentrador o switch para permitir la comunicación entre ellas.

1. 1

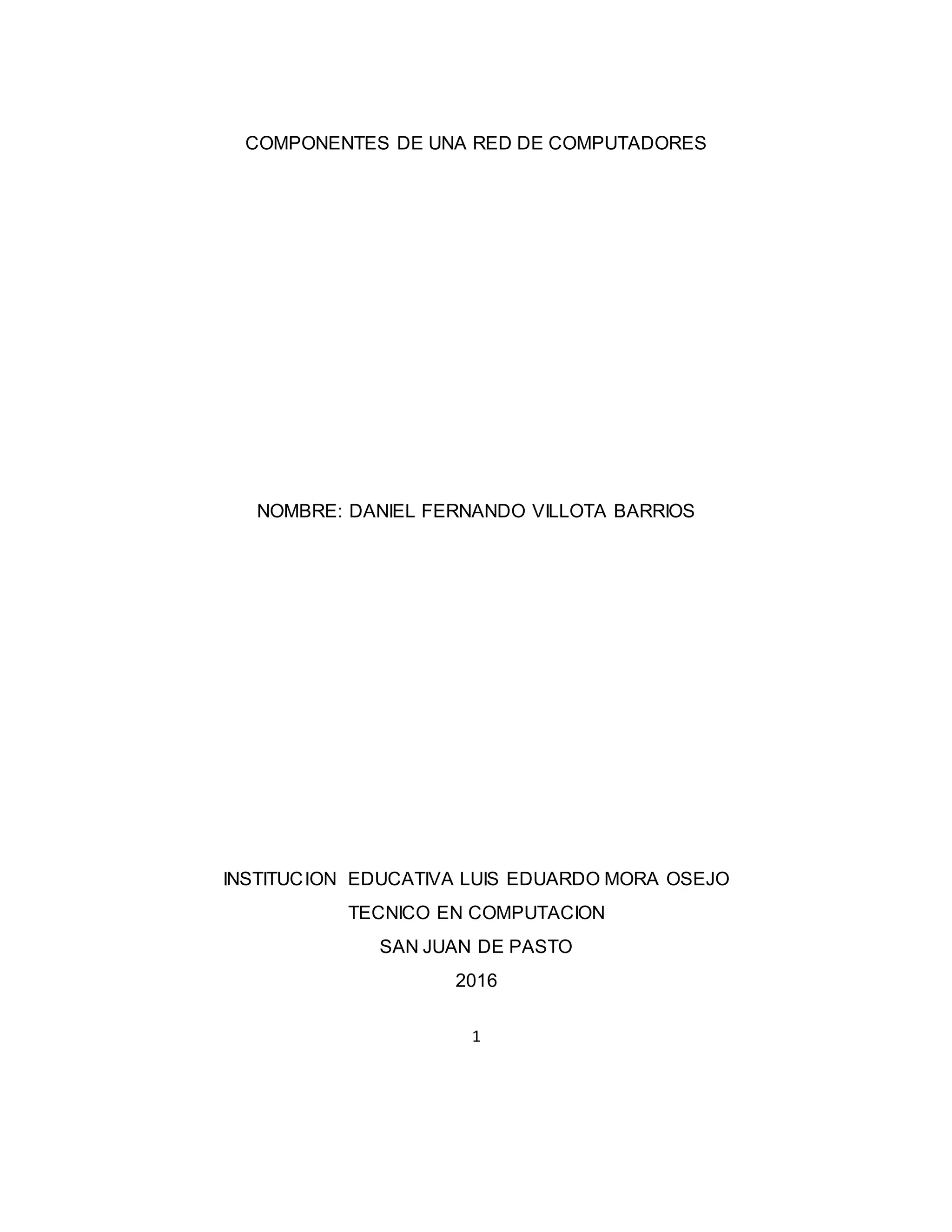

COMPONENTES DE UNA RED DE COMPUTADORES
NOMBRE: DANIEL FERNANDO VILLOTA BARRIOS
INSTITUCION EDUCATIVA LUIS EDUARDO MORA OSEJO
TECNICO EN COMPUTACION
SAN JUAN DE PASTO
2016

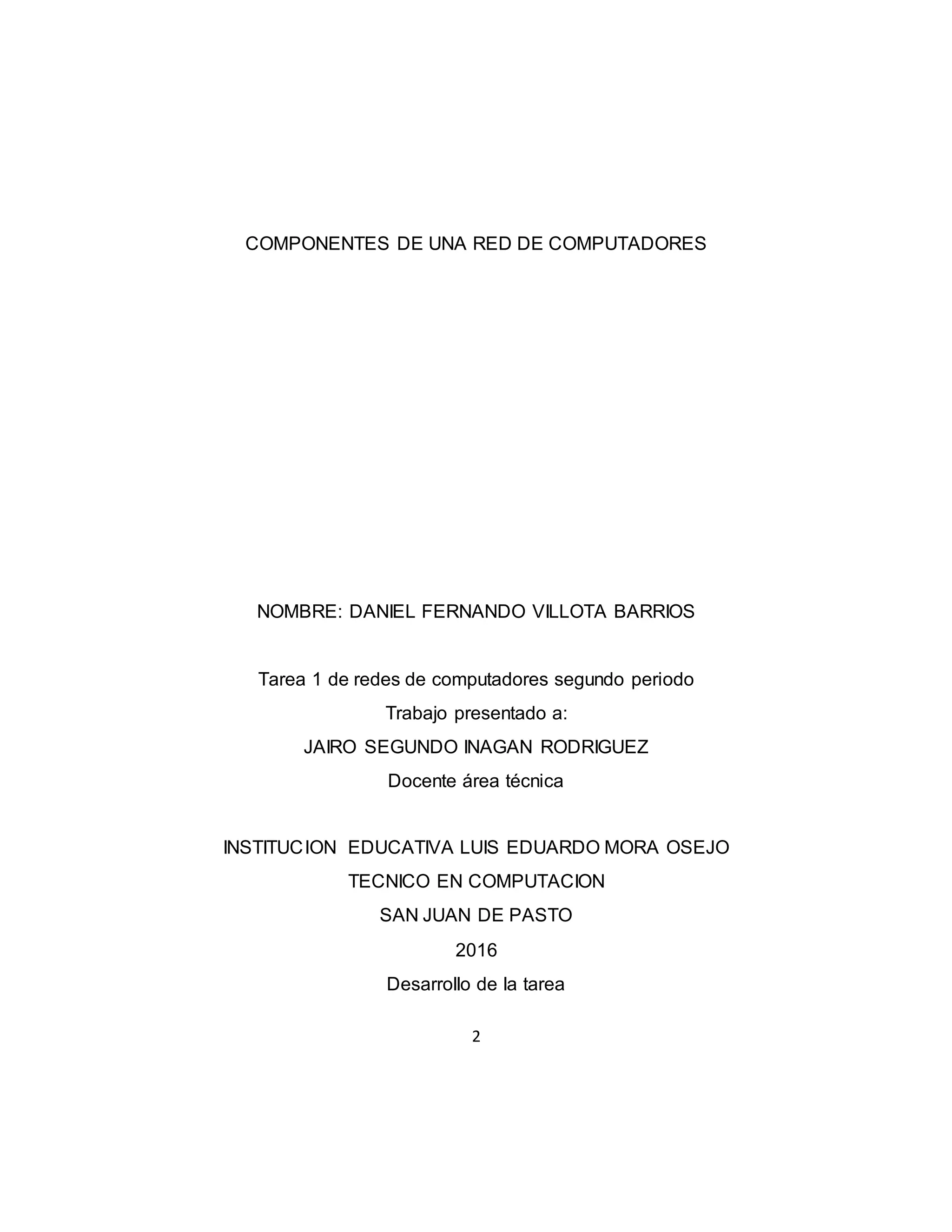

2. 2
COMPONENTES DE UNA RED DE COMPUTADORES
NOMBRE: DANIEL FERNANDO VILLOTA BARRIOS
Tarea 1 de redes de computadores segundo periodo
Trabajo presentado a:
JAIRO SEGUNDO INAGAN RODRIGUEZ
Docente área técnica
INSTITUCION EDUCATIVA LUIS EDUARDO MORA OSEJO
TECNICO EN COMPUTACION
SAN JUAN DE PASTO
2016
Desarrollo de la tarea

3. 3

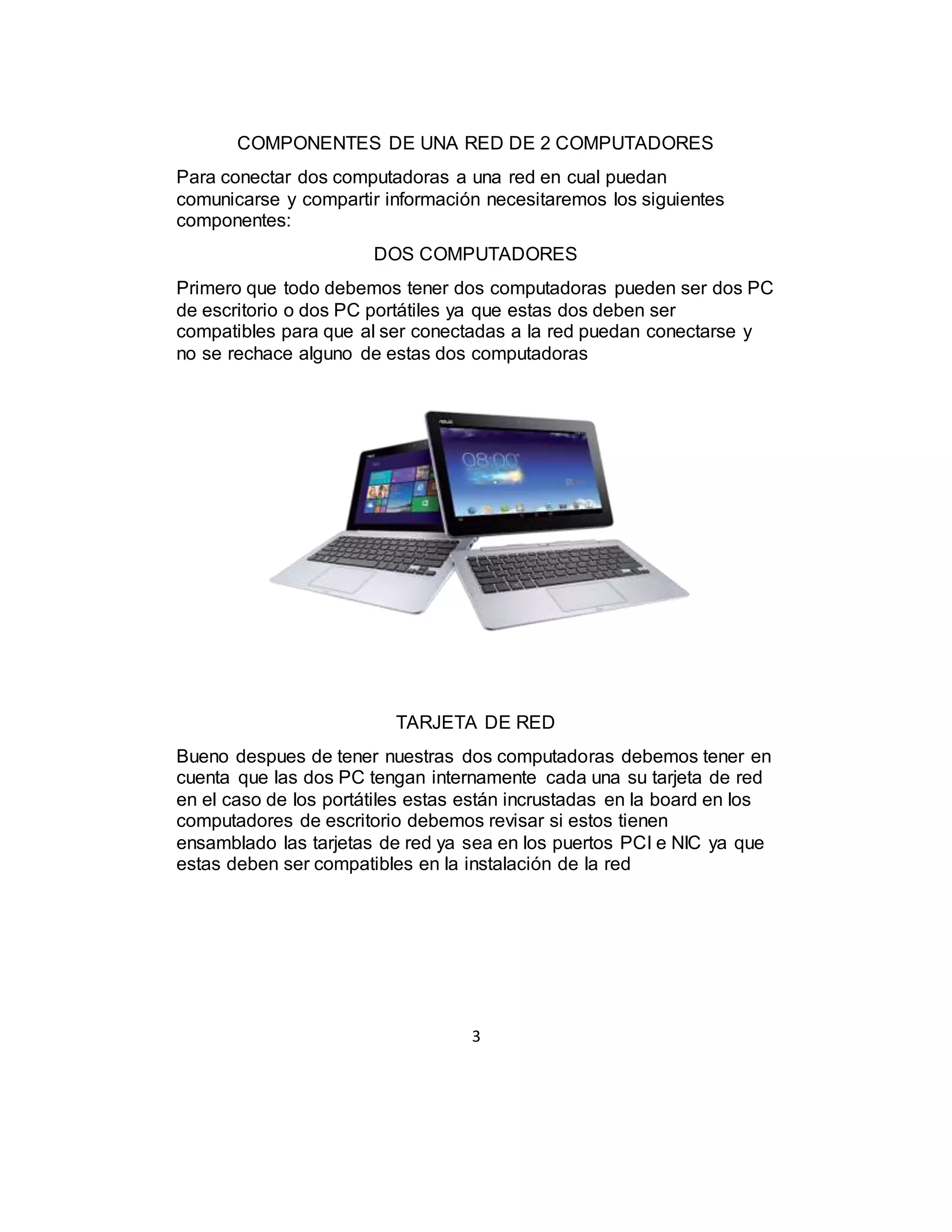

COMPONENTES DE UNA RED DE 2 COMPUTADORES
Para conectar dos computadoras a una red en cual puedan
comunicarse y compartir información necesitaremos los siguientes
componentes:
DOS COMPUTADORES
Primero que todo debemos tener dos computadoras pueden ser dos PC
de escritorio o dos PC portátiles ya que estas dos deben ser
compatibles para que al ser conectadas a la red puedan conectarse y
no se rechace alguno de estas dos computadoras
TARJETA DE RED
Bueno despues de tener nuestras dos computadoras debemos tener en
cuenta que las dos PC tengan internamente cada una su tarjeta de red
en el caso de los portátiles estas están incrustadas en la board en los
computadores de escritorio debemos revisar si estos tienen
ensamblado las tarjetas de red ya sea en los puertos PCI e NIC ya que
estas deben ser compatibles en la instalación de la red

4. 4

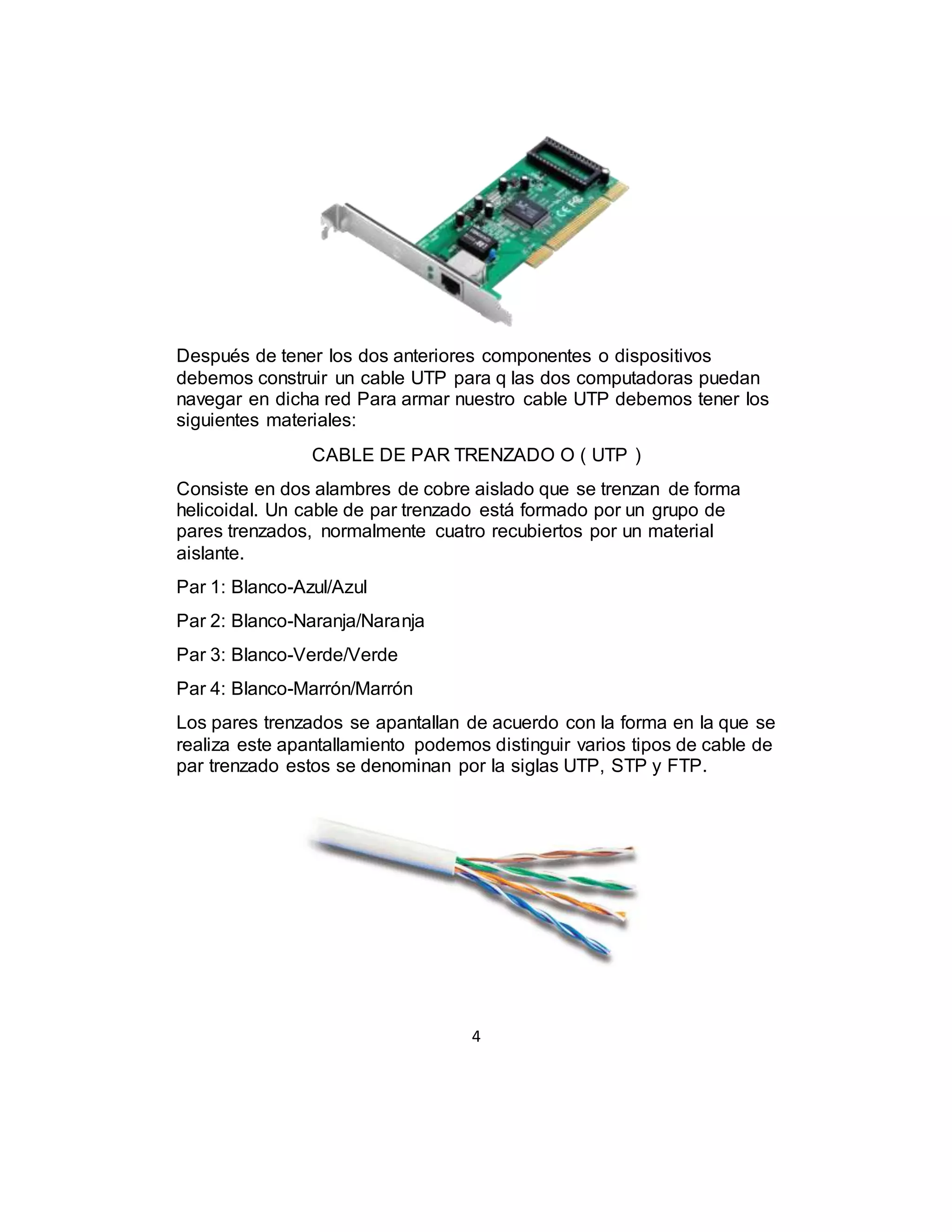

Después de tener los dos anteriores componentes o dispositivos
debemos construir un cable UTP para q las dos computadoras puedan
navegar en dicha red Para armar nuestro cable UTP debemos tener los
siguientes materiales:
CABLE DE PAR TRENZADO O ( UTP )
Consiste en dos alambres de cobre aislado que se trenzan de forma
helicoidal. Un cable de par trenzado está formado por un grupo de
pares trenzados, normalmente cuatro recubiertos por un material
aislante.
Par 1: Blanco-Azul/Azul
Par 2: Blanco-Naranja/Naranja
Par 3: Blanco-Verde/Verde
Par 4: Blanco-Marrón/Marrón
Los pares trenzados se apantallan de acuerdo con la forma en la que se
realiza este apantallamiento podemos distinguir varios tipos de cable de
par trenzado estos se denominan por la siglas UTP, STP y FTP.

5. 5

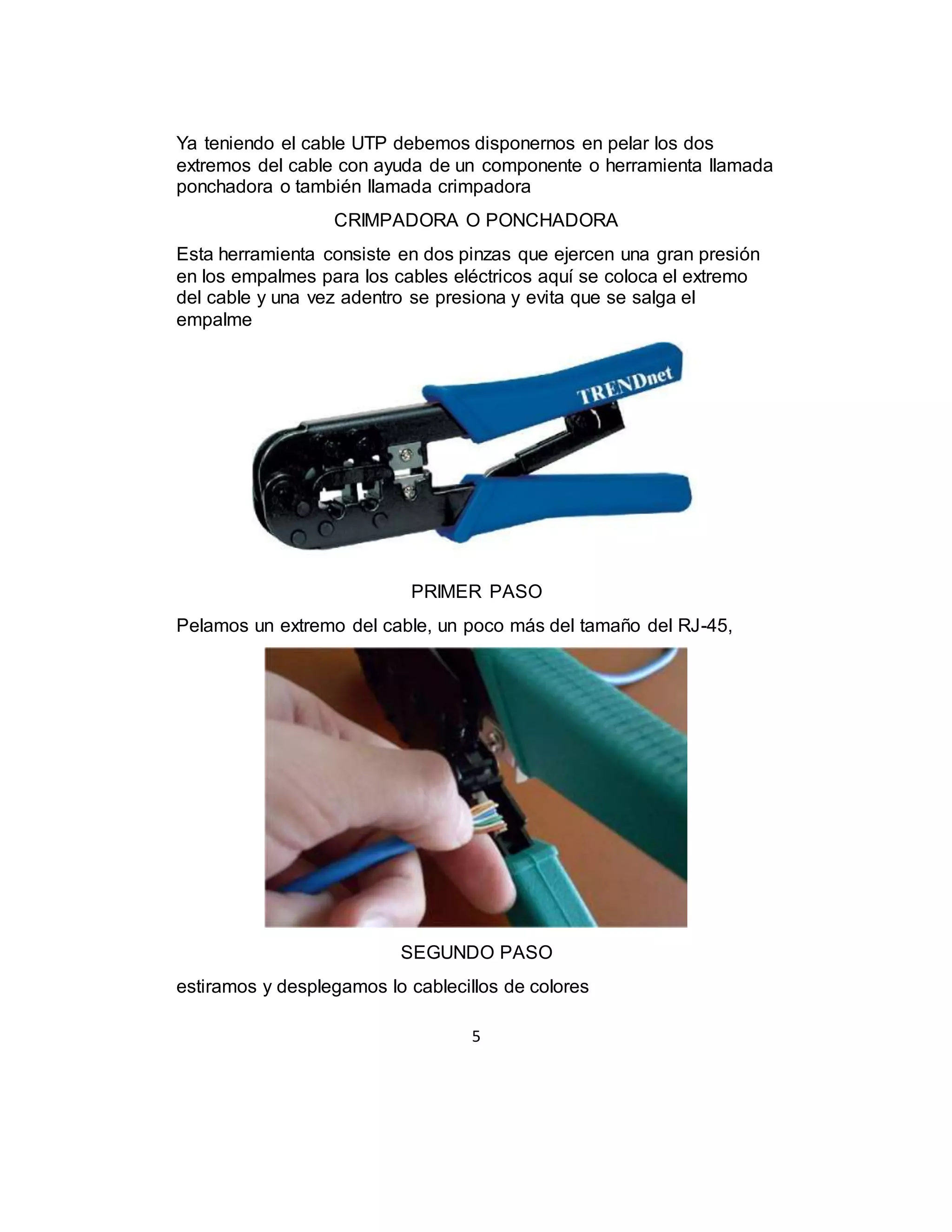

Ya teniendo el cable UTP debemos disponernos en pelar los dos
extremos del cable con ayuda de un componente o herramienta llamada
ponchadora o también llamada crimpadora
CRIMPADORA O PONCHADORA
Esta herramienta consiste en dos pinzas que ejercen una gran presión
en los empalmes para los cables eléctricos aquí se coloca el extremo
del cable y una vez adentro se presiona y evita que se salga el
empalme
PRIMER PASO
Pelamos un extremo del cable, un poco más del tamaño del RJ-45,
SEGUNDO PASO
estiramos y desplegamos lo cablecillos de colores

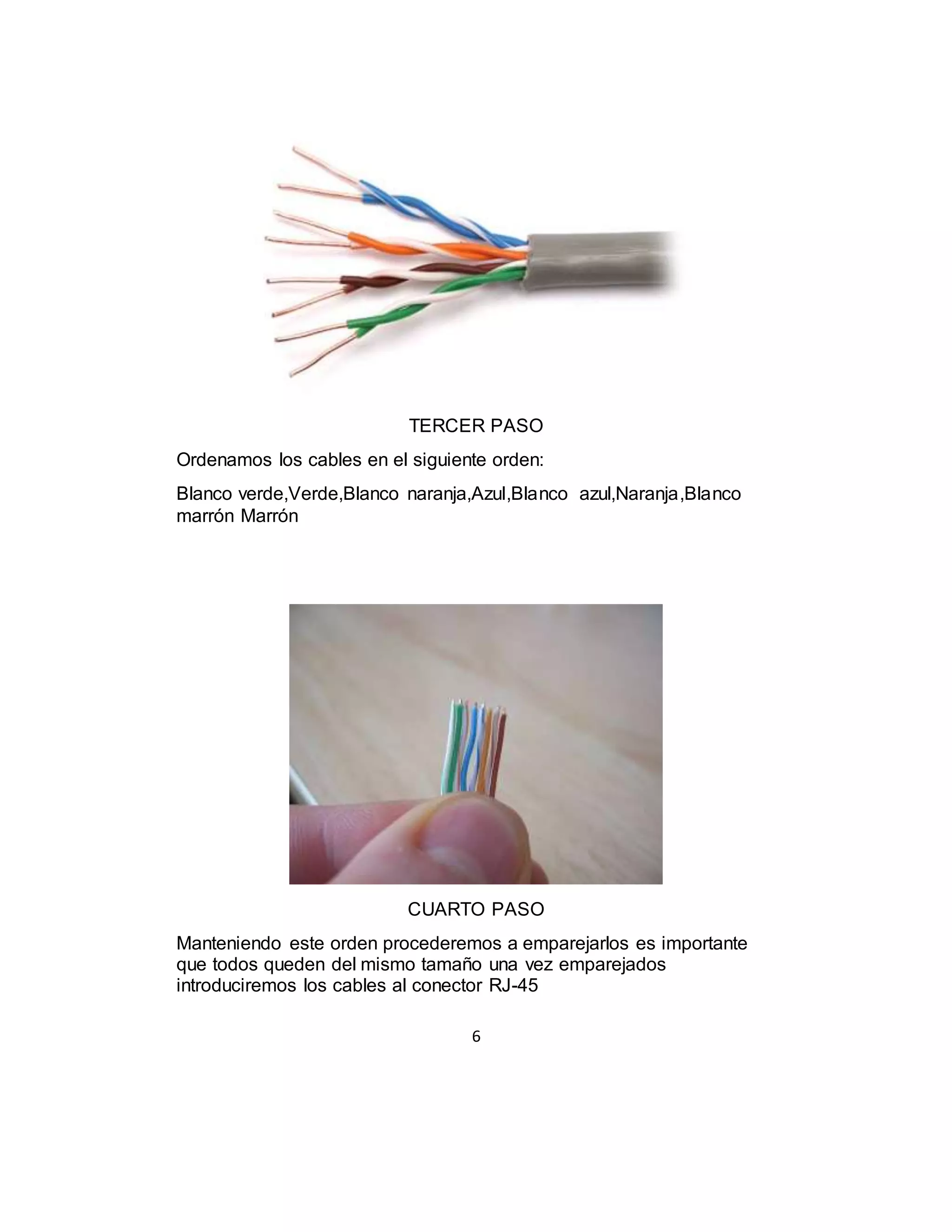

6. 6
TERCER PASO
Ordenamos los cables en el siguiente orden:
Blanco verde,Verde,Blanco naranja,Azul,Blanco azul,Naranja,Blanco
marrón Marrón
CUARTO PASO
Manteniendo este orden procederemos a emparejarlos es importante
que todos queden del mismo tamaño una vez emparejados
introduciremos los cables al conector RJ-45

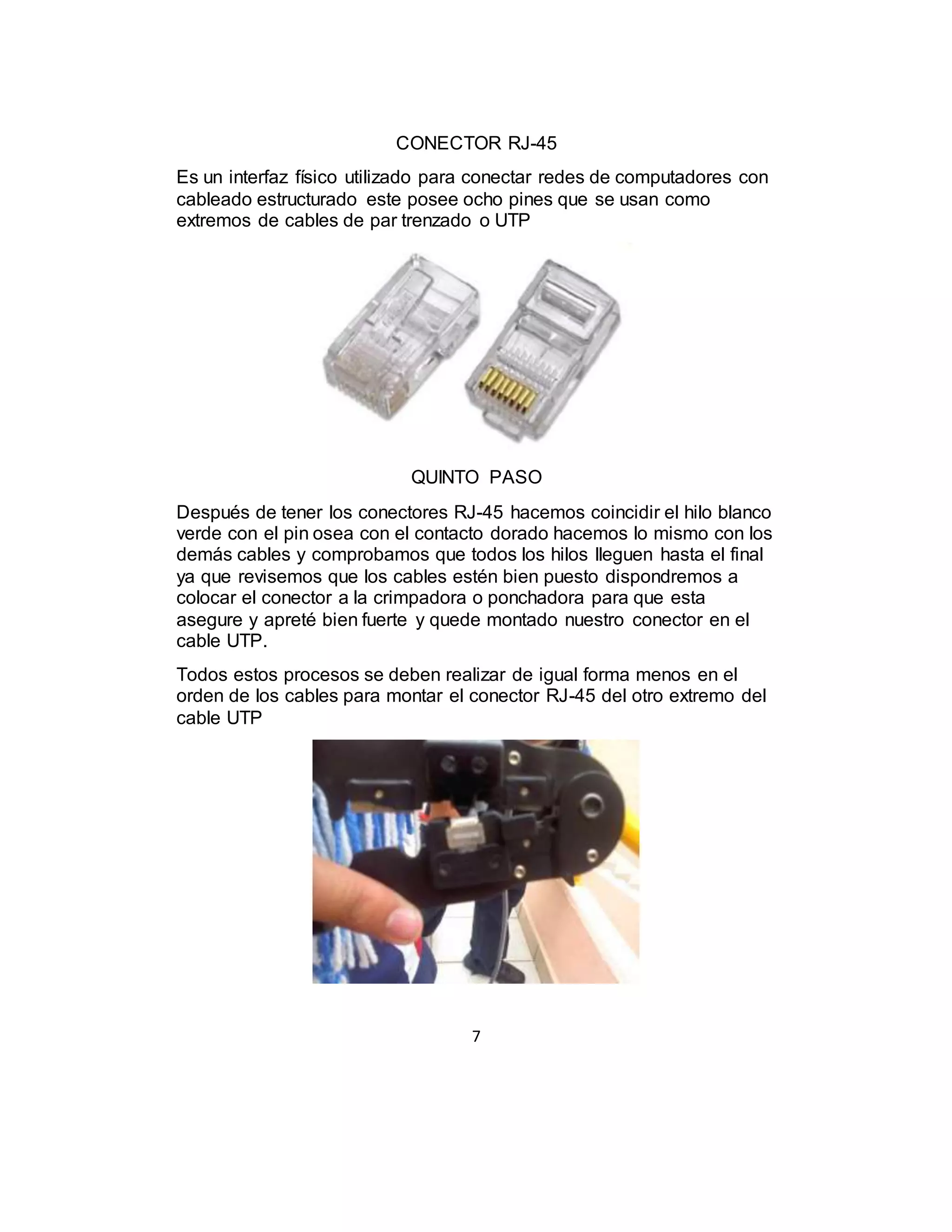

7. 7
CONECTOR RJ-45
Es un interfaz físico utilizado para conectar redes de computadores con
cableado estructurado este posee ocho pines que se usan como
extremos de cables de par trenzado o UTP
QUINTO PASO
Después de tener los conectores RJ-45 hacemos coincidir el hilo blanco
verde con el pin osea con el contacto dorado hacemos lo mismo con los
demás cables y comprobamos que todos los hilos lleguen hasta el final
ya que revisemos que los cables estén bien puesto dispondremos a
colocar el conector a la crimpadora o ponchadora para que esta
asegure y apreté bien fuerte y quede montado nuestro conector en el
cable UTP.
Todos estos procesos se deben realizar de igual forma menos en el
orden de los cables para montar el conector RJ-45 del otro extremo del
cable UTP

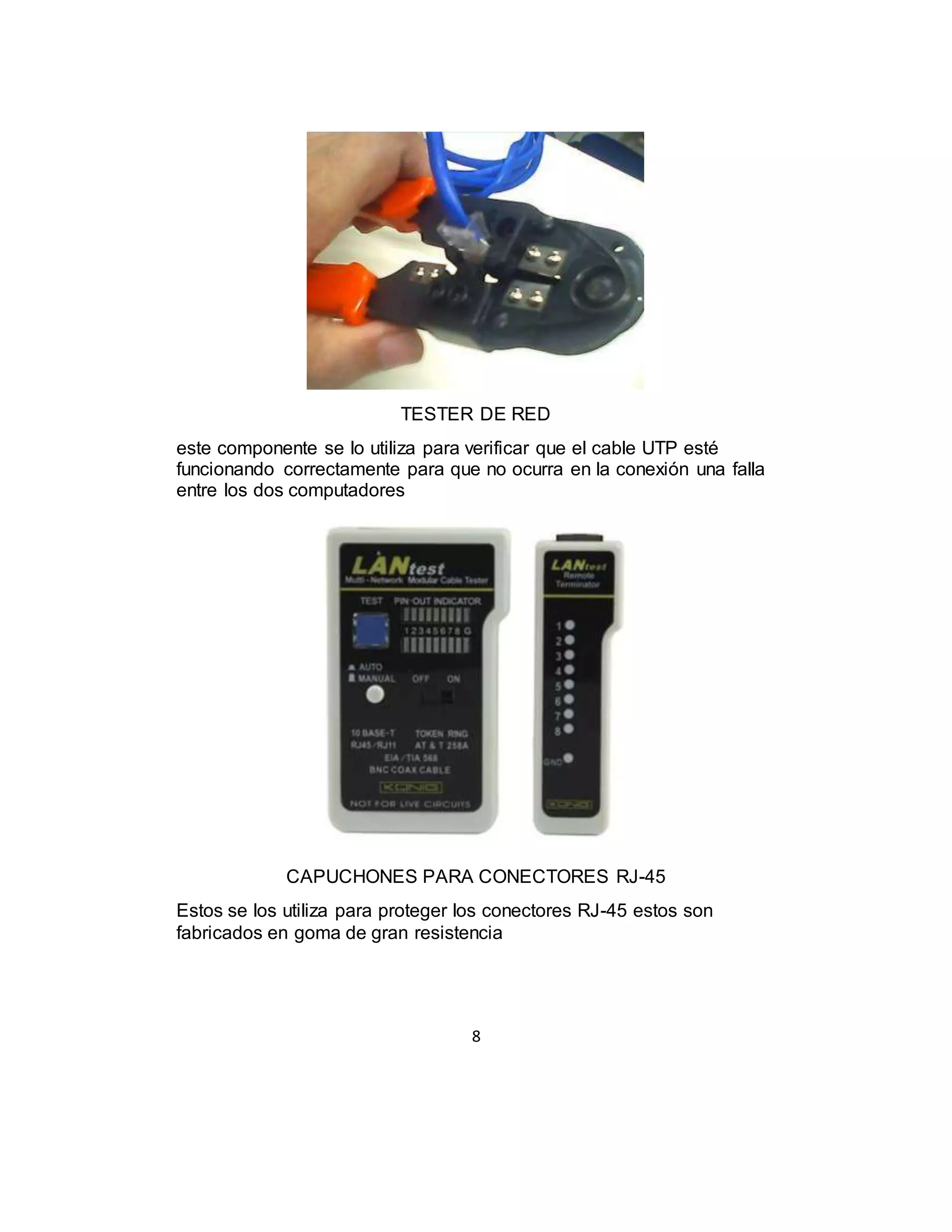

8. 8
TESTER DE RED
este componente se lo utiliza para verificar que el cable UTP esté
funcionando correctamente para que no ocurra en la conexión una falla
entre los dos computadores
CAPUCHONES PARA CONECTORES RJ-45
Estos se los utiliza para proteger los conectores RJ-45 estos son
fabricados en goma de gran resistencia

9. 9

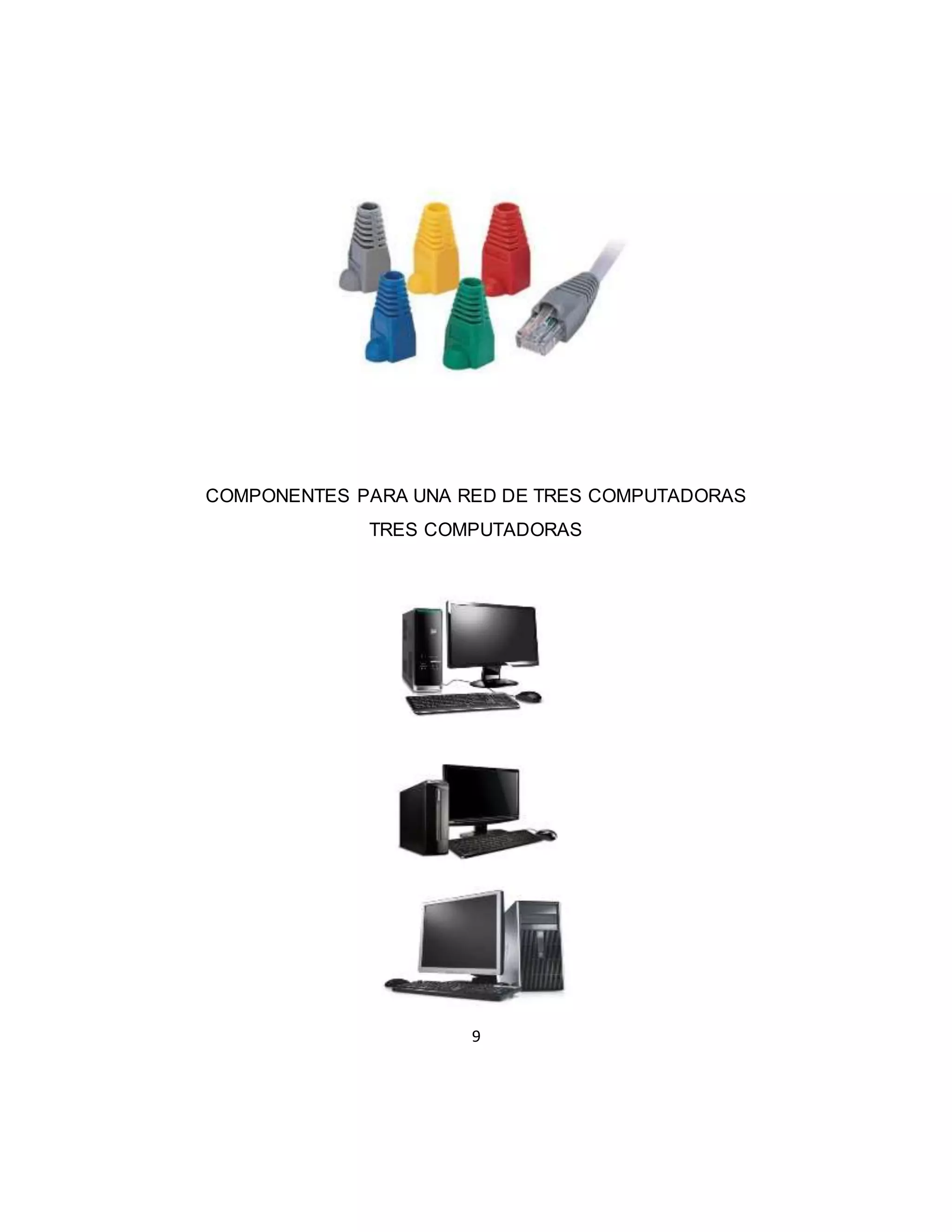

COMPONENTES PARA UNA RED DE TRES COMPUTADORAS
TRES COMPUTADORAS

10. 10

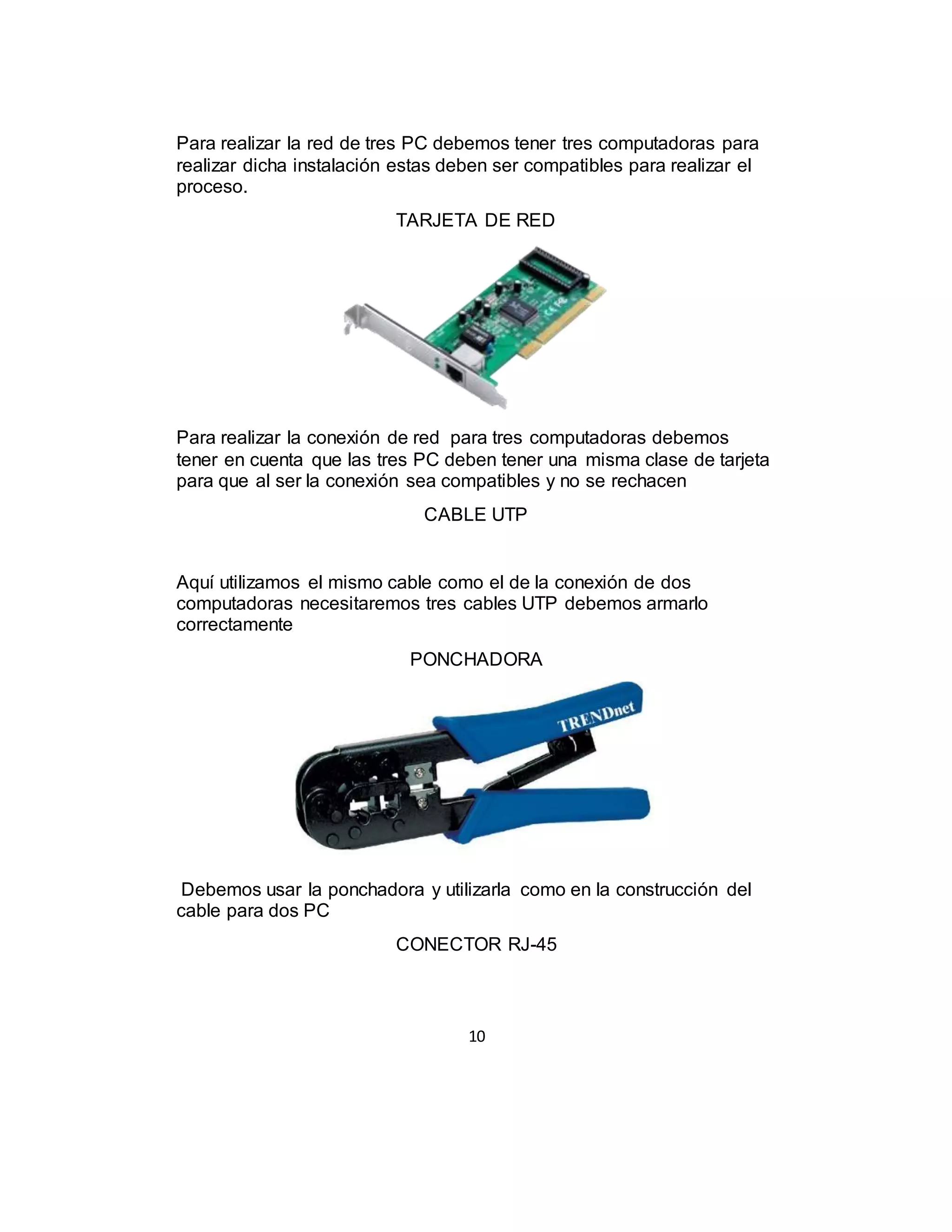

Para realizar la red de tres PC debemos tener tres computadoras para
realizar dicha instalación estas deben ser compatibles para realizar el
proceso.
TARJETA DE RED
Para realizar la conexión de red para tres computadoras debemos
tener en cuenta que las tres PC deben tener una misma clase de tarjeta
para que al ser la conexión sea compatibles y no se rechacen
CABLE UTP
Aquí utilizamos el mismo cable como el de la conexión de dos
computadoras necesitaremos tres cables UTP debemos armarlo
correctamente
PONCHADORA
Debemos usar la ponchadora y utilizarla como en la construcción del
cable para dos PC
CONECTOR RJ-45

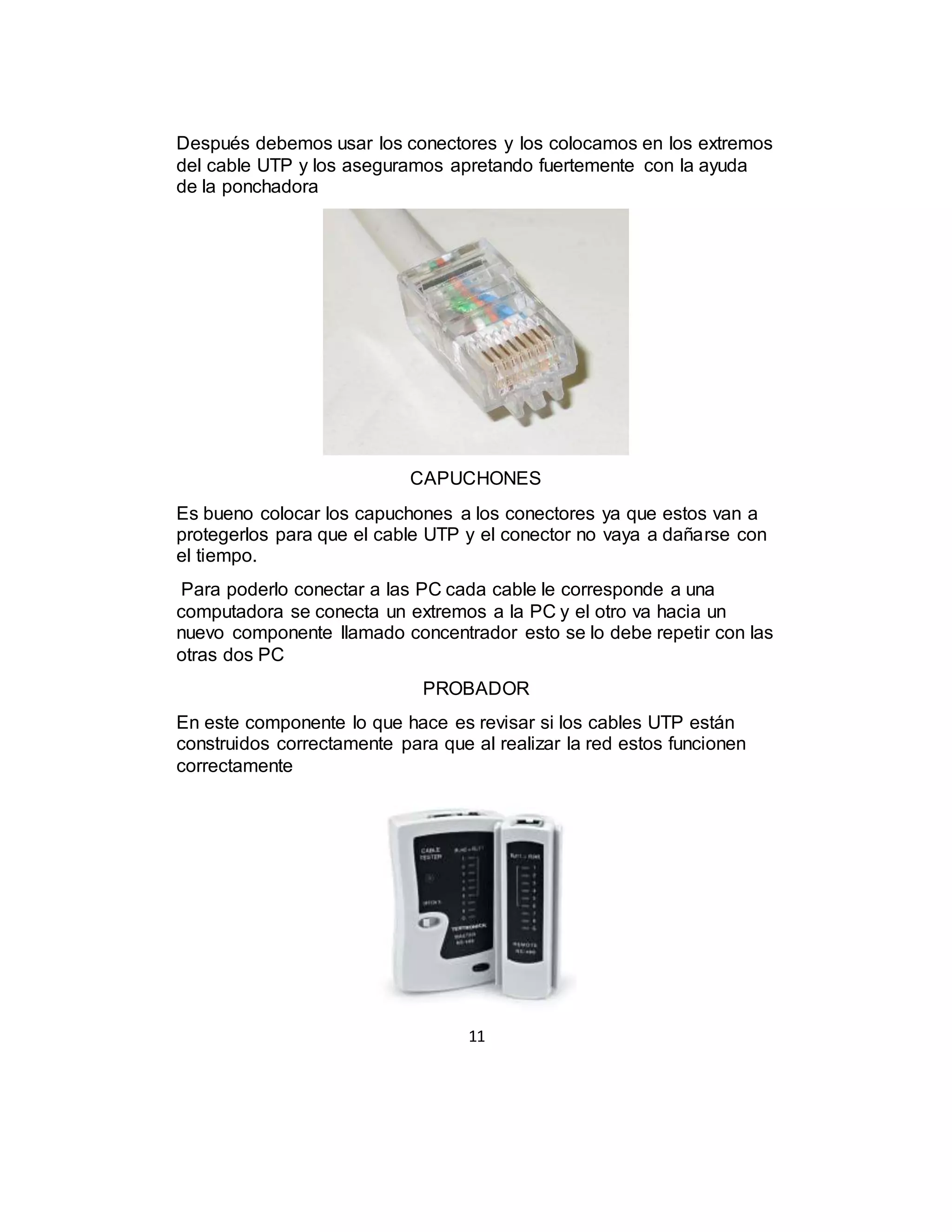

11. 11
Después debemos usar los conectores y los colocamos en los extremos
del cable UTP y los aseguramos apretando fuertemente con la ayuda
de la ponchadora
CAPUCHONES
Es bueno colocar los capuchones a los conectores ya que estos van a
protegerlos para que el cable UTP y el conector no vaya a dañarse con
el tiempo.
Para poderlo conectar a las PC cada cable le corresponde a una
computadora se conecta un extremos a la PC y el otro va hacia un
nuevo componente llamado concentrador esto se lo debe repetir con las
otras dos PC
PROBADOR
En este componente lo que hace es revisar si los cables UTP están
construidos correctamente para que al realizar la red estos funcionen
correctamente

12. 12

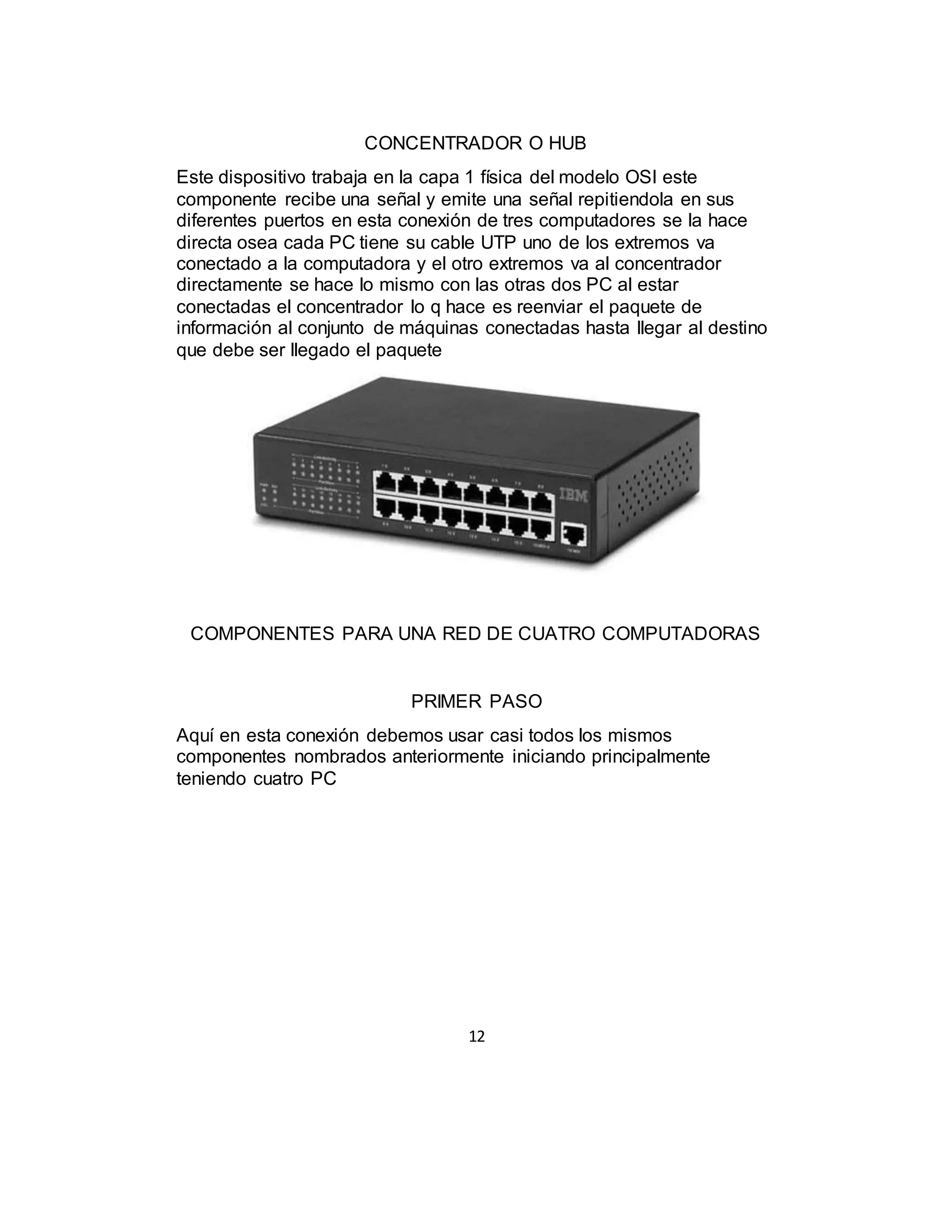

CONCENTRADOR O HUB
Este dispositivo trabaja en la capa 1 física del modelo OSI este
componente recibe una señal y emite una señal repitiendola en sus
diferentes puertos en esta conexión de tres computadores se la hace
directa osea cada PC tiene su cable UTP uno de los extremos va
conectado a la computadora y el otro extremos va al concentrador
directamente se hace lo mismo con las otras dos PC al estar
conectadas el concentrador lo q hace es reenviar el paquete de
información al conjunto de máquinas conectadas hasta llegar al destino
que debe ser llegado el paquete
COMPONENTES PARA UNA RED DE CUATRO COMPUTADORAS
PRIMER PASO
Aquí en esta conexión debemos usar casi todos los mismos
componentes nombrados anteriormente iniciando principalmente
teniendo cuatro PC

13. 13

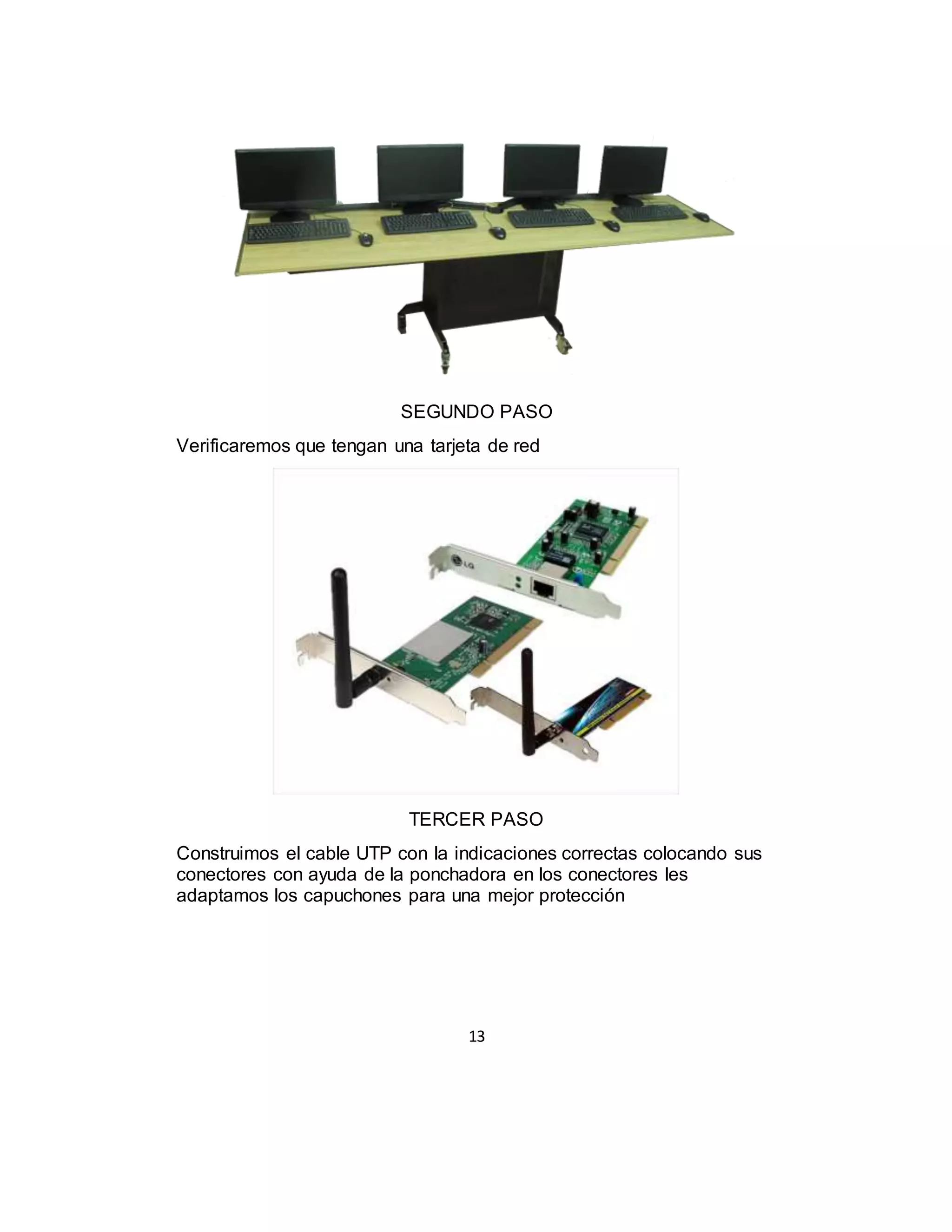

SEGUNDO PASO
Verificaremos que tengan una tarjeta de red
TERCER PASO
Construimos el cable UTP con la indicaciones correctas colocando sus
conectores con ayuda de la ponchadora en los conectores les
adaptamos los capuchones para una mejor protección

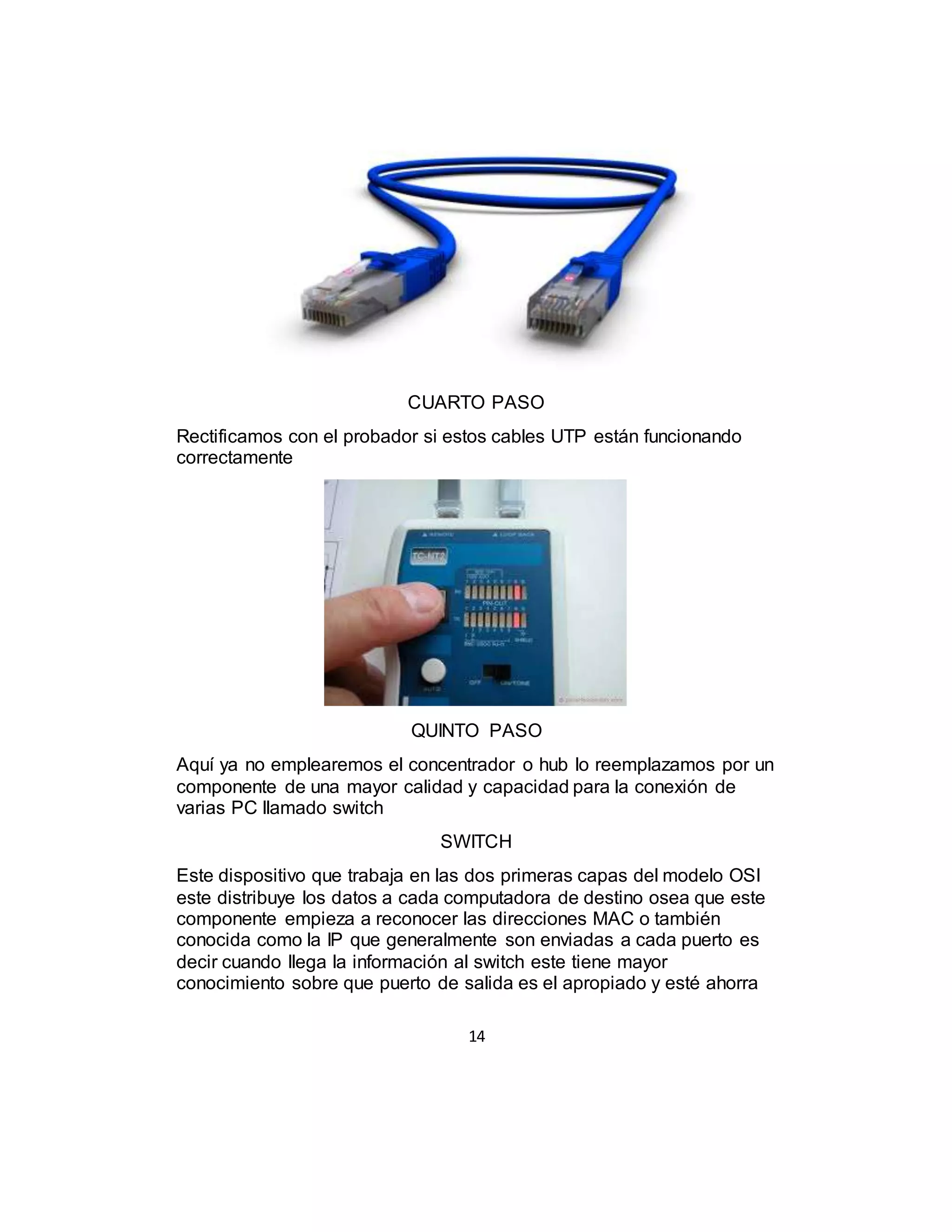

14. 14
CUARTO PASO
Rectificamos con el probador si estos cables UTP están funcionando
correctamente
QUINTO PASO
Aquí ya no emplearemos el concentrador o hub lo reemplazamos por un
componente de una mayor calidad y capacidad para la conexión de
varias PC llamado switch
SWITCH
Este dispositivo que trabaja en las dos primeras capas del modelo OSI
este distribuye los datos a cada computadora de destino osea que este
componente empieza a reconocer las direcciones MAC o también
conocida como la IP que generalmente son enviadas a cada puerto es
decir cuando llega la información al switch este tiene mayor
conocimiento sobre que puerto de salida es el apropiado y esté ahorra

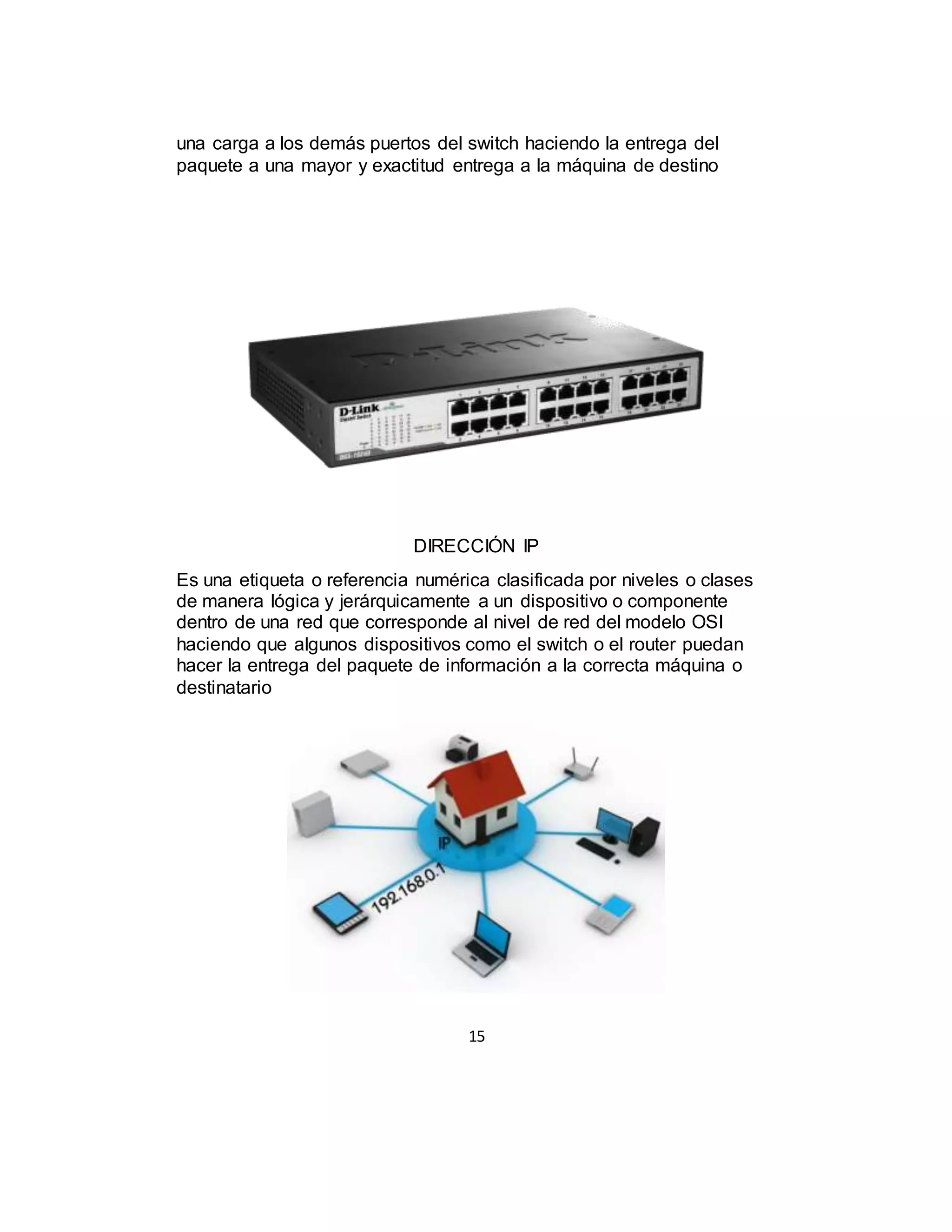

15. 15
una carga a los demás puertos del switch haciendo la entrega del
paquete a una mayor y exactitud entrega a la máquina de destino
DIRECCIÓN IP
Es una etiqueta o referencia numérica clasificada por niveles o clases
de manera lógica y jerárquicamente a un dispositivo o componente
dentro de una red que corresponde al nivel de red del modelo OSI
haciendo que algunos dispositivos como el switch o el router puedan
hacer la entrega del paquete de información a la correcta máquina o
destinatario

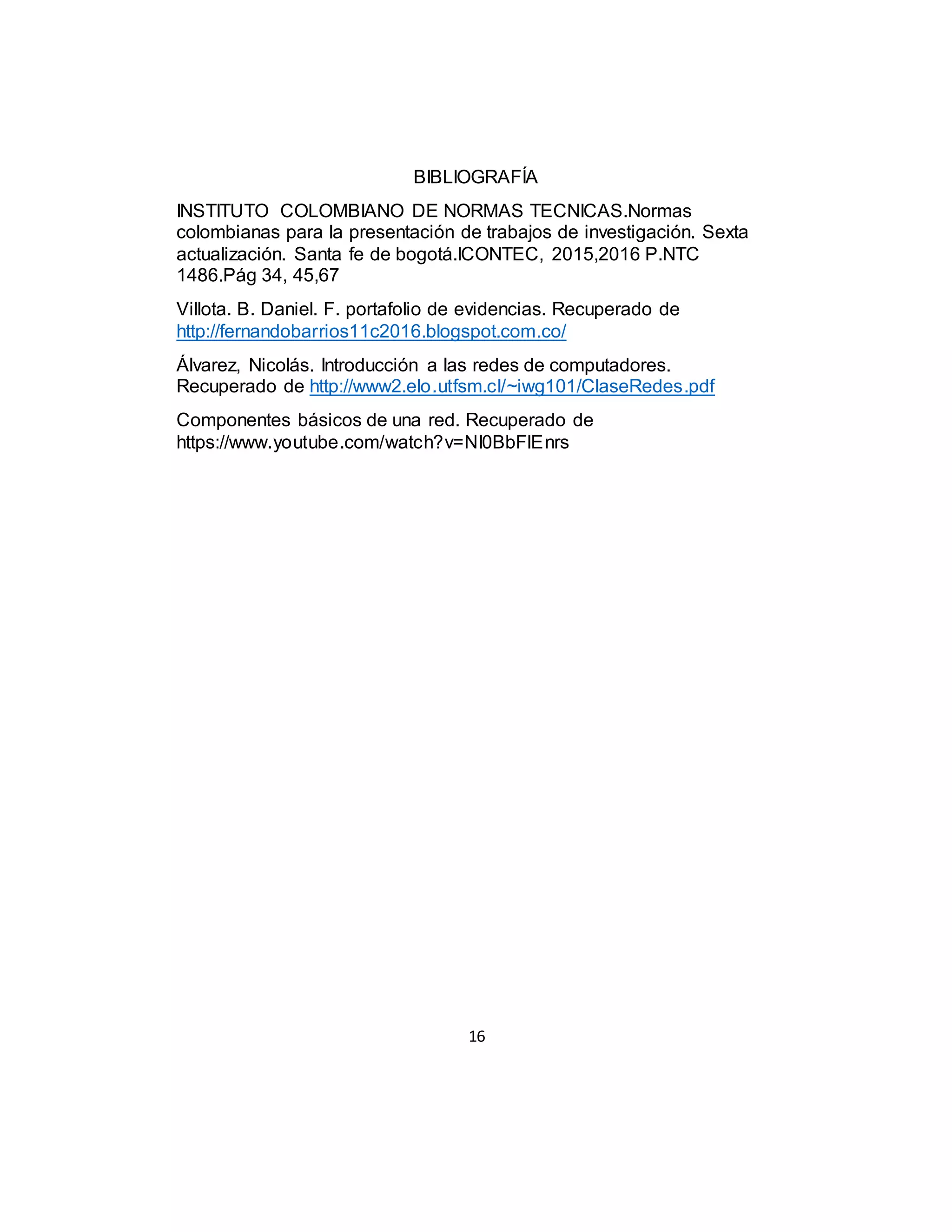

16. 16
BIBLIOGRAFÍA
INSTITUTO COLOMBIANO DE NORMAS TECNICAS.Normas
colombianas para la presentación de trabajos de investigación. Sexta
actualización. Santa fe de bogotá.ICONTEC, 2015,2016 P.NTC
1486.Pág 34, 45,67
Villota. B. Daniel. F. portafolio de evidencias. Recuperado de
http://fernandobarrios11c2016.blogspot.com.co/
Álvarez, Nicolás. Introducción a las redes de computadores.
Recuperado de http://www2.elo.utfsm.cl/~iwg101/ClaseRedes.pdf
Componentes básicos de una red. Recuperado de
https://www.youtube.com/watch?v=NI0BbFlEnrs
