Este documento describe el nuevo reglamento de certificación energética de edificios existentes en España. El objetivo principal es informar a compradores y arrendatarios sobre la eficiencia energética de los edificios, y promover la construcción y rehabilitación de edificios más eficientes. Todos los edificios construidos desde 2007 y los edificios existentes en venta o alquiler a partir de 2013 deben tener un certificado de eficiencia energética.

1. AlbertArtús
JordiTorregassa
Alberto Morales
Nuevo Reglamento de Certificación Energética
de Edificios Existentes RD 235/2013

2. EN QUÉ CONSISTE
Clasificar un edificio en base al criterio energético.
• Mostrar información de una forma entendible Letras A - G
OBJETIVO PRINCIPAL
• Informar al comprador o arrendatario.
• Fomentar la construcción de edificios más eficientes.
• Impulsar la rehabilitación del parque de edificios existentes.
ÁMBITO DE APLICACIÓNY PLAZOS
•Todos los edificios construidos desde 2007
• Edificios existentes de venta o alquiler a partir de 1 de junio 2013
• Edificios públicos de más de 500m2 a partir de 1 de junio 2013
• Edificios públicos entre 250 y 500 m2 a partir de 1 de junio 2015
• Edificios públicos de alquiler de más de 250 m2 a partir de 1 de junio 2015

3. El certificado de eficiencia energética tendrá una validez máxima de 10 años, pasado este
plazo será necesario renovarlo
ESQUEMA PROCEDIMIENTO A SEGUIR

4. HERRAMIENTAS DE CALIFICACIÓN ENERGÉTICA -
EDIFICIOS EXISTENTES
OPCIÓN DE
QUALIFICACIÓN
USOS
QUALIFICACIÓN
POSIBLE
Simplificada
CE3
CE3X
Todas (A-G)
General LIDER +
CalenerVyP
Calener GT Todas (A-G)
CalenerVyP: SistemasVRV con recuperación.

5. • Introducción de datos:
o Por año de construcción
o Datos de las diferentes capas de los cierres
oTransmitancia térmica
• Introducción de datos geométricos.
• Introducción de datos de las instalaciones.
• Recomendaciones propuestas por el programa y por el proyectista.
• Calificaciones obtenidas según la combinación de recomendaciones
propuestas.
CE3 Y CE3X

6. CALENERVyP Y GT
1.- Modelar el Edificio 2.- Certificar el Edificio

7. MODELAMOS LA ARQUTIECTURA DEL EDIFICIO
Aparcamiento
Planta baja
Planta tipo
BASE DE PARTIDA :
-PLANOS EN PLANTA
-ALZADOS Y SECCIONES
-CERRAMIENTOS OPACOS Y TRANSPARENTES, CON
SUS CARACTERÍSTICAS
DATOS QUE
TENEMOS QUE
PEDIR!!!!!!

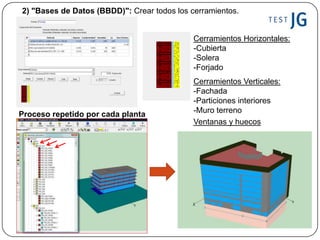

8. 2) "Bases de Datos (BBDD)": Crear todos los cerramientos.
Cerramientos Horizontales:
-Cubierta
-Solera
-Forjado
CerramientosVerticales:
-Fachada
-Particiones interiores
-Muro terrenoProceso repetido por cada planta
Ventanas y huecos

9. Problemas con el programa LIDER
Modelo complicado Modelo demasiados elementos:
-Ventanas
-Elementos singulares…
SIMPLIFICAR

10. QUÉ QUEREMOS OBTENER?
ESTE PROGRAMA ESTÁ PENSADO PARA
HACER EL CUMPLIMIENTO DEL DB-HE1.
OBTENER LA ARQUITECTURA (GEOMETRÍA +
CERRAMIENTOS) PARA SIMULAR EN CALENER
EL MODELO DEBE INCLUIRTODOS LOS PARÁMETROS
ARQUITECTÓNICOS QUE AFECTAN A LA DEMANDA DE ENERGÍA

11. PARA NOSOTROS ES SOLAMENTE UNA HERRAMIENTA DE DIBUJO

12. CALIFICACIÓN ENERGÉTICA

13. Exportación desde LIDER
- Limitaciones en número de materiales
- Limitaciones en sombras
- Ausencia de elementos de protección
Elementos de CALENER GT
- Horarios de cargas
- Cagas latentes y sensibles
- Simulación de elementos de
protección mediante otros programas
CALENER GT:Arquitectura y cargas

14. Sistemas de producción
- Calderas, enfriadoras, torres de condensación
- Bombas de circulación y circuitos de agua
Unidades terminales
- Definición de sistemas
- Requerimientos a nivel
de zona
CALENER GT: Instalación de climatización

15. CALENER GT: Iluminación
Introducimos 3 datos obligatorios para cada espacio:
•POTENCIA:W/m2
PROPIO DEL EDIFICIO, SE DEBE CALCULAR
•VEEI edificio objeto:W/m2·100lux
•VEEI edificio referencia:W/m2·100lux (este valor se estima a partir del DB-HE3)
OPCIONALMENTE, se puede introducir un control de iluminación mediante sensor de luz natural
CALENER GT:ACS
Se introducen muy pocos datos:
•Demanda deACS litros/día
•Temperatura de referencia
•Potencia caldera
•Paneles solares
•Bombas de retorno

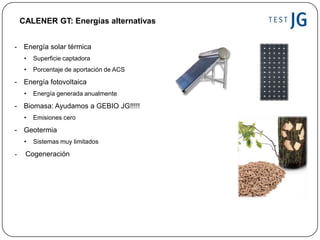

16. - Energía solar térmica
• Superficie captadora
• Porcentaje de aportación de ACS
- Energía fotovoltaica
• Energía generada anualmente
- Biomasa: Ayudamos a GEBIO JG!!!!!
• Emisiones cero
- Geotermia
• Sistemas muy limitados
- Cogeneración
CALENER GT: Energías alternativas

17. Cómo es el edificio de referencia
- Envolvente igual que LIDER
• Valores límite del DBHE1
- Cargas
• Igual que edificio objeto
• Mismos horarios
- Iluminación
• Potencia a partir de VEEI’s:
• Sin control per luz natural
- Sistemas
• No existen: rendimiento global estándar
]/[
1
][][_
]/[
1
][][_
222
222
kWhkgCOCkWhDkgCOrefriEmisiones
kWhkgCOCkWhDkgCOcalefEmisiones
refriCO
refri
refri
calefCO
calef
calef
η
η
=
=
7,1
7,0
=
=
refri
calef
η
η
