Arquitectura de ordenador
1. Arquitecturas de ordenadores 2009/10. Por Fco. Villafranca Gracia, profesor del IES Barañáin (Navarra) Rev 01. 2010/11 TIC`s. TECNOLOGÍA s DE LA I NFORMACIÓN Y COMUNICACIÓN

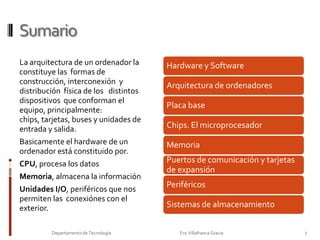

2. Sumario La arquitectura de un ordenador la constituye las formas de construcción, interconexión y distribución física de los distintos dispositivos que conforman el equipo, principalmente: chips, tarjetas, buses y unidades de entrada y salida. Basicamente el hardware de un ordenador está constituido por. CPU, procesa los datos Memoria, almacena la información Unidades I/O, periféricos que nos permiten las conexiónes con el exterior. 2 Departamento de Tecnología Fco Villafranca Gracia

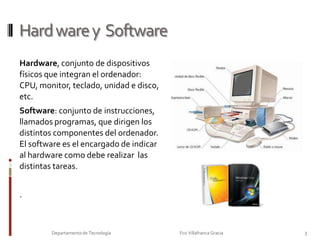

3. Hardware y Software Hardware, conjunto de dispositivos físicos que integran el ordenador: CPU, monitor, teclado, unidad e disco, etc. Software: conjunto de instrucciones, llamados programas, que dirigen los distintos componentes del ordenador. El software es el encargado de indicar al hardware como debe realizar las distintas tareas. . 3 Departamento de Tecnología Fco Villafranca Gracia

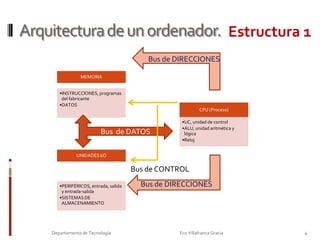

4. Arquitectura de un ordenador. Estructura 1 Bus de DIRECCIONES Bus de DATOS Bus de DATOS Bus de CONTROL Bus de DATOS Bus de DIRECCIONES 4 Departamento de Tecnología Fco Villafranca Gracia

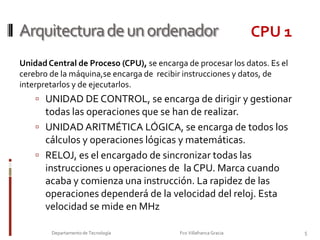

5. Arquitectura de un ordenador CPU 1 Unidad Central de Proceso (CPU), se encarga de procesar los datos. Es el cerebro de la máquina,se encarga de recibir instrucciones y datos, de interpretarlos y de ejecutarlos. UNIDAD DE CONTROL, se encarga de dirigir y gestionar todas las operaciones que se han de realizar. UNIDAD ARITMÉTICA LÓGICA, se encarga de todos los cálculos y operaciones lógicas y matemáticas. RELOJ, es el encargado de sincronizar todas las instrucciones u operaciones de la CPU. Marca cuando acaba y comienza una instrucción. La rapidez de las operaciones dependerá de la velocidad del reloj. Esta velocidad se mide en MHz Bus de DATOS Bus de DATOS 5 Departamento de Tecnología Fco Villafranca Gracia

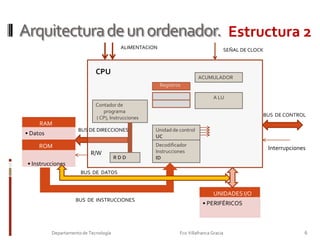

8. InstruccionesUnidad de control UC BUS DE DIRECCIONES Decodificador Instrucciones ID Interrupciones R/W R D D BUS DE DATOS BUS DE INSTRUCCIONES

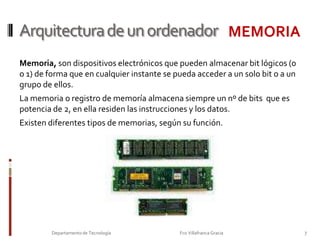

9. Arquitectura de un ordenador MEMORIA Memoria, son dispositivos electrónicos que pueden almacenar bit lógicos (0 o 1) de forma que en cualquier instante se pueda acceder a un solo bit o a un grupo de ellos. La memoria o registro de memoría almacena siempre un nº de bits que es potencia de 2, en ella residen las instrucciones y los datos. Existen diferentes tipos de memorias, según su función. Bus de DATOS Bus de DATOS 7 Departamento de Tecnología Fco Villafranca Gracia

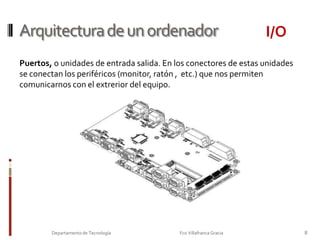

10. Arquitectura de un ordenador I/O Puertos, o unidades de entrada salida. En los conectores de estas unidades se conectan los periféricos (monitor, ratón , etc.) que nos permiten comunicarnos con el extrerior del equipo. Bus de DATOS Bus de DATOS 8 Departamento de Tecnología Fco Villafranca Gracia

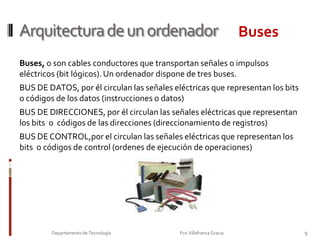

11. Arquitectura de un ordenador Buses Buses, o son cables conductores que transportan señales o impulsos eléctricos (bit lógicos). Un ordenador dispone de tres buses. BUS DE DATOS, por él circulan las señales eléctricas que representan los bits o códigos de los datos (instrucciones o datos) BUS DE DIRECCIONES, por él circulan las señales eléctricas que representan los bits o códigos de las direcciones (direccionamiento de registros) BUS DE CONTROL,por el circulan las señales eléctricas que representan los bits o códigos de control (ordenes de ejecución de operaciones) Bus de DATOS Bus de DATOS 9 Departamento de Tecnología Fco Villafranca Gracia

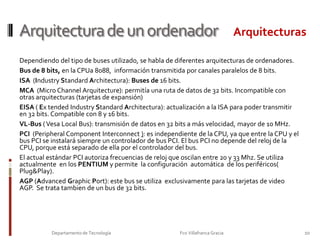

12. Arquitectura de un ordenador Arquitecturas Dependiendo del tipo de buses utilizado, se habla de diferentes arquitecturas de ordenadores. Bus de 8 bits, en la CPUa 8088, información transmitida por canales paralelos de 8 bits. ISA (Industry Standard Architectura): Buses de 16 bits. MCA (Micro Channel Arquitecture): permitía una ruta de datos de 32 bits. Incompatible con otras arquitecturas (tarjetas de expansión) EISA ( Ex tended Industry Standard Architectura): actualización a la ISA para poder transmitir en 32 bits. Compatible con 8 y 16 bits. VL-Bus ( Vesa Local Bus): transmisión de datos en 32 bits a más velocidad, mayor de 10 MHz. PCI (Peripheral Component Interconnect ): es independiente de la CPU, ya que entre la CPU y el bus PCI se instalará siempre un controlador de bus PCI. El bus PCI no depende del reloj de la CPU, porque está separado de ella por el controlador del bus. El actual estándar PCI autoriza frecuencias de reloj que oscilan entre 20 y 33 Mhz. Se utiliza actualmente en los PENTIUM y permite la configuración automática de los periféricos( Plug&Play). AGP (Advanced Graphic Port): este bus se utiliza exclusivamente para las tarjetas de video AGP. Se trata tambien de un bus de 32 bits. Bus de DATOS Bus de DATOS 10 Departamento de Tecnología Fco Villafranca Gracia

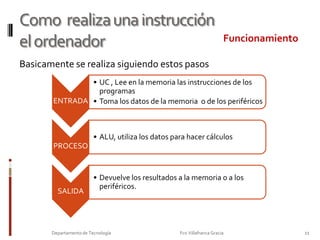

13. Como realiza una instrucción el ordenador Funcionamiento Basicamente se realiza siguiendo estos pasos Bus de DATOS Bus de DATOS 11 Departamento de Tecnología Fco Villafranca Gracia

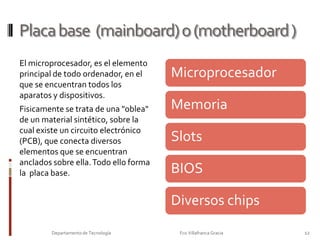

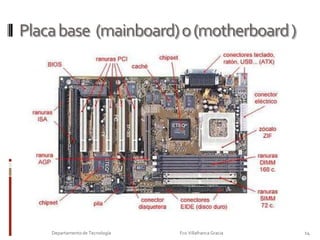

14. Placa base (mainboard) o (motherboard ) 12 Departamento de Tecnología Fco Villafranca Gracia El microprocesador, es el elemento principal de todo ordenador, en el que se encuentran todos los aparatos y dispositivos. Fisicamente se trata de una "oblea" de un material sintético, sobre la cual existe un circuito electrónico (PCB), que conecta diversos elementos que se encuentran anclados sobre ella. Todo ello forma la placa base.

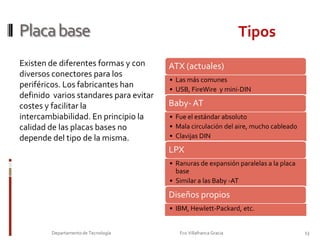

15. Placa base 13 Departamento de Tecnología Fco Villafranca Gracia Existen de diferentes formas y con diversos conectores para los periféricos. Los fabricantes han definido varios standares para evitar costes y facilitar la intercambiabilidad. En principio la calidad de las placas bases no depende del tipo de la misma. Tipos
16. Placa base (mainboard) o (motherboard ) 14 Departamento de Tecnología Fco Villafranca Gracia

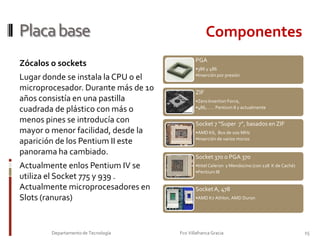

17. Placa base 15 Departamento de Tecnología Fco Villafranca Gracia Zócalos o sockets Lugar donde se instala la CPU o el microprocesador. Durante más de 10 años consistía en una pastilla cuadrada de plástico con más o menos pines se introducía con mayor o menor facilidad, desde la aparición de los Pentium II este panorama ha cambiado. Actualmente enlos Pentium IV se utiliza el Socket 775 y 939 . Actualmente microprocesadores en Slots (ranuras) Componentes

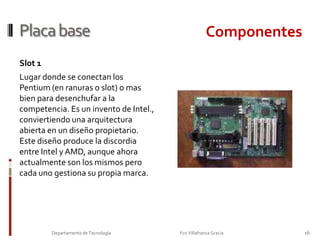

18. Placa base 16 Departamento de Tecnología Fco Villafranca Gracia Slot 1 Lugar donde se conectan los Pentium (en ranuras o slot) o mas bien para desenchufar a la competencia. Es un invento de Intel., conviertiendo una arquitectura abierta en un diseño propietario. Este diseño produce la discordia entre Intel y AMD, aunque ahora actualmente son los mismos pero cada uno gestiona su propia marca. Componentes

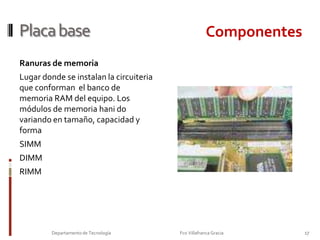

19. Placa base 17 Departamento de Tecnología Fco Villafranca Gracia Ranuras de memoria Lugar donde se instalan la circuiteria que conforman el banco de memoria RAM del equipo. Los módulos de memoria hani do variando en tamaño, capacidad y forma SIMM DIMM RIMM Componentes

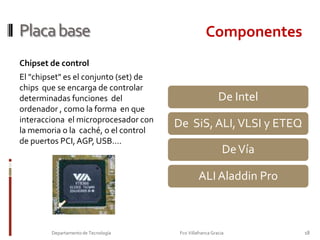

20. Placa base 18 Departamento de Tecnología Fco Villafranca Gracia Chipset de control El "chipset" es el conjunto (set) de chips que se encarga de controlar determinadas funciones del ordenador , como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de puertos PCI, AGP, USB…. Componentes

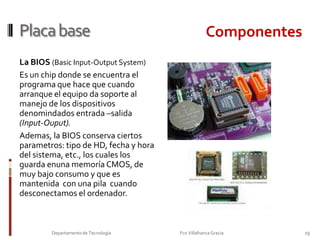

21. Placa base 19 Departamento de Tecnología Fco Villafranca Gracia La BIOS (Basic Input-Output System) Es un chip donde se encuentra el programa que hace que cuando arranque el equipo da soporte al manejo de los dispositivos denomindados entrada –salida (Input-Ouput). Ademas, la BIOS conserva ciertos parametros: tipo de HD, fecha y hora del sistema, etc., los cuales los guarda enuna memoría CMOS, de muy bajo consumo y que es mantenida con una pila cuando desconectamos el ordenador. Componentes

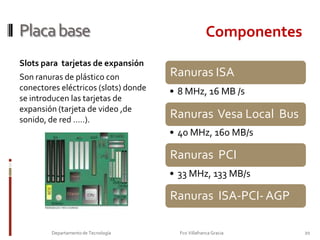

22. Placa base 20 Departamento de Tecnología Fco Villafranca Gracia Slots para tarjetas de expansión Son ranuras de plástico con conectores eléctricos (slots) donde se introducen las tarjetas de expansión (tarjeta de video ,de sonido, de red …..). Componentes

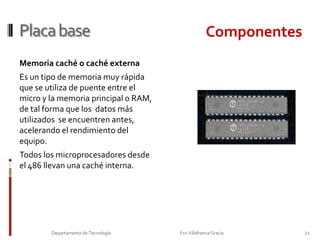

23. Placa base 21 Departamento de Tecnología Fco Villafranca Gracia Memoria caché o caché externa Es un tipo de memoria muy rápida que se utiliza de puente entre el micro y la memoria principal o RAM, de tal forma que los datos más utilizados se encuentren antes, acelerando el rendimiento del equipo. Todos los microprocesadores desde el 486 llevan una caché interna. Componentes
24. Placa base 22 Departamento de Tecnología Fco Villafranca Gracia Componentes Conectores externos Se trata de los conectores para periféricos externos

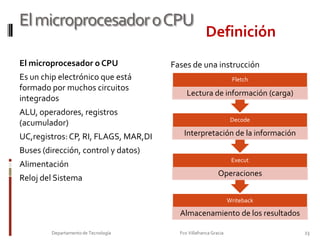

25. El microprocesador o CPU 23 Departamento de Tecnología Fco Villafranca Gracia El microprocesador o CPU Es un chip electrónico que está formado por muchos circuitos integrados ALU, operadores, registros (acumulador) UC,registros: CP, RI, FLAGS, MAR,DI Buses (dirección, control y datos) Alimentación Reloj del Sistema Definición Fases de una instrucción

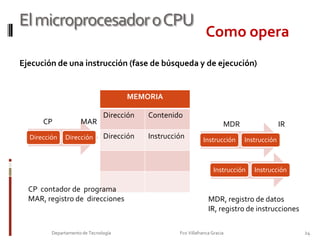

26. El microprocesador o CPU 24 Departamento de Tecnología Fco Villafranca Gracia Como opera Ejecución de una instrucción (fase de búsqueda y de ejecución) CP MAR MDR IR CP contador de programa MAR, registro de direcciones MDR, registro de datos IR, registro de instrucciones

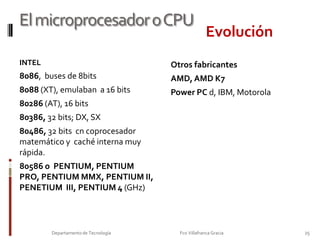

27. El microprocesador o CPU 25 Departamento de Tecnología Fco Villafranca Gracia INTEL 8086, buses de 8bits 8088 (XT), emulaban a 16 bits 80286 (AT), 16 bits 80386, 32 bits; DX, SX 80486, 32 bits cn coprocesador matemático y caché interna muy rápida. 80586 o PENTIUM, PENTIUM PRO, PENTIUM MMX, PENTIUM II, PENETIUM III, PENTIUM 4 (GHz) Evolución Otros fabricantes AMD, AMD K7 Power PC d, IBM, Motorola

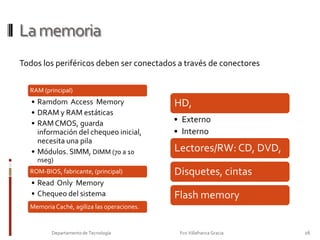

28. La memoria 26 Departamento de Tecnología Fco Villafranca Gracia Todos los periféricos deben ser conectados a través de conectores

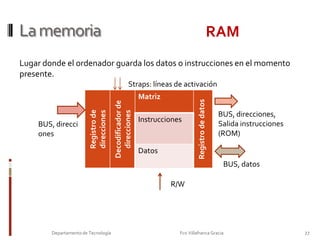

29. La memoria 27 Departamento de Tecnología Fco Villafranca Gracia RAM Lugar donde el ordenador guarda los datos o instrucciones en el momento presente. Straps: líneas de activación BUS, direcciones, Salida instrucciones (ROM) BUS, direcciones BUS, datos R/W

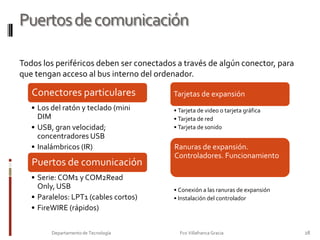

30. Puertos de comunicación 28 Departamento de Tecnología Fco Villafranca Gracia Todos los periféricos deben ser conectados a través de algún conector, para que tengan acceso al bus interno del ordenador.

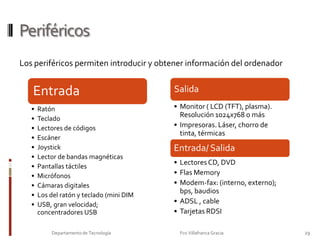

31. Periféricos 29 Departamento de Tecnología Fco Villafranca Gracia Los periféricos permiten introducir y obtener información del ordenador

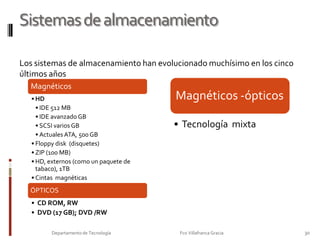

32. Sistemas de almacenamiento 30 Departamento de Tecnología Fco Villafranca Gracia Los sistemas de almacenamiento han evolucionado muchísimo en los cinco últimos años
Notas del editor
El CP contiene la dirección de la posición de memoria donde se encuentra el código de la instrucción.El contenido del código se transfiere al MAR, y una vez decodificado y seleccionado se carga en el registro MDR.Desde el MDR se transfiere al registro de instrucciones IREl contenido el IR es e interpretado por el decodificador de instrucciones, al mismo tiempo se incrementa el contador de programa CP,. La decodificación de la instrucción produce una señal en la UC y lleva a cabo la instrucción. El CP, incrementado queda preparado para la búsqueda de la siguiente instrucción.
